Excel图表2——瀑布图

在企业的经营、财务分析中常用，表示企业成本的构成、变化情况

实例

原数据
在这里插入图片描述

一、增加占位数

第N个占位数=总成本-（成本A+成本B+…+成本N）
占位数单元格所用函数（C2需绝对引用）：=C2-SUM($C$3:C3)
在这里插入图片描述

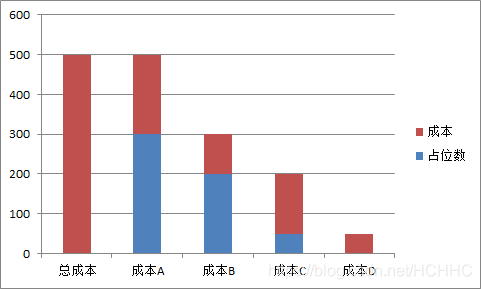

插入堆积柱形图
在这里插入图片描述

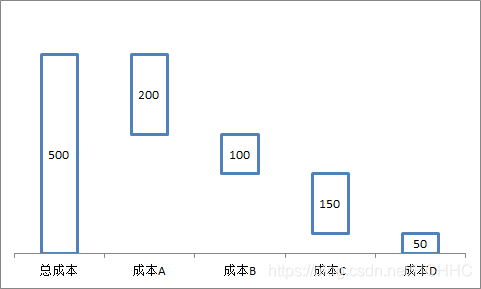

二、调整柱形图

1.设置占位数系列数据格式：无填充、无线条
2.设置成本系列数据格式：无填充、实线、宽度2磅
3.设置坐标轴：主要纵坐标无
4.设置网格线：无
5.增加数据标签
在这里插入图片描述
