一、前言

       本篇主要是针对电子设计竞赛信号方向设计一块可以单输入多输出的电源板方便为各种芯片供电。从电路的设计、芯片的选型、输入输出方式多方面考虑设计。只是对电源芯片的应用讲解，电路原理不做详细介绍。

（本篇文章如有错误和疑点或建议可以评论区发出，我们会及时作出回答和改正）

二、电源板要求

1.输入电压范围：15~25V

2.输出电压要求：（最少但不限制）：±12V、±9V、±5V、+3.3V、ADJ

3.输出电压误差要求：理论输出电压的1%

4.输出电压纹波要求：实际输出电压的1%

5.可承受输出电流：1A

6.输入输出方式多样不仅限于排针

三、设计思路

       大致设计思路将电压一级一级降来做到多输出，要想将15V以上的电压降到12V首先考虑buck电路，buck电路效率高，但输出电压  纹波较大。在为芯片供电时需要提供纹波小的电源，否则会导致芯片的工作状态不正常。Ldo电路纹波小，但只能适合压差较小内降压。所以我们选择输入电压为20V左右，先通过高效率将+20V降压到+15V，然后通过ldo电路降到+12V，减小纹波。之后在通过ldo电路将+12V降到+9V，+9V降到+5V，+5V降到+3.3V从而实现要求，负电压类似设计思路。由于负电压芯片要求必须要先产生一个负电压才可以实现类似的转换，所以我们先通过buck电路将+20V降到到-15V，后续思路不变。

四、芯片选择

1.相关芯片的数据手册

【1】常用的buck芯片有TPS5430、LM2596

TPS5430  数据手册：

https://www.ti.com.cn/cn/lit/ds/symlink/tps5430.pdf?ts=1693893379822&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fproduct%252Fcn%252FTPS5430

LM2596  数据手册：

https://www.ti.com.cn/cn/lit/ds/symlink/lm2596.pdf?ts=1693905333149&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fproduct%252Fzhcn%252FLM2596%253FkeyMatch%253DLM2596%2526tisearch%253Dsearch-everything%2526usecase%253DGPN-ALT

【2】常用的ldo芯片：LM78、LM79、TPS7A4501

LM78XX  数据手册：

https://www.ti.com.cn/cn/lit/ds/symlink/lm78m05-mil.pdf?ts=1693906034133&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fproduct%252Fcn%252FLM78M05-MIL%253FkeyMatch%253DLM7805

LM79XX   数据手册：

https://www.ti.com.cn/cn/lit/ds/symlink/lm79.pdf?ts=1693906073646&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fproduct%252Fzh-cn%252FLM79%253FkeyMatch%253DLM79%2526tisearch%253Dsearch-everything%2526usecase%253DGPN-ALT

TPS7A4501   数据手册：

https://www.ti.com.cn/cn/lit/ds/symlink/tps7a45.pdf?ts=1693905364982&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fproduct%252Fzh-cn%252FTPS7A45%253FkeyMatch%253D%2526tisearch%253Dsearch-everything%2526usecase%253Dpartmatches

【3】电荷泵：LM2662（LM2663）、LM2660

LM2662  数据手册：

https://www.ti.com.cn/cn/lit/ds/symlink/lm2662.pdf?ts=1693906517738&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fproduct%252Fzh-cn%252FLM2662%253FkeyMatch%253DLM2662%2526tisearch%253Dsearch-everything%2526usecase%253DGPN-ALT

LM2660  数据手册：

https://www.ti.com.cn/cn/lit/ds/symlink/lm2660.pdf?ts=1693906535399&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fcompare-products%252Fzh-cn%252F%253Fid%253D756%2526type%253DGPT%2526mode%253Dalternate-gpn%2526partList%253DLM2662%252CLM2660%2526sticky%253Dtrue

2.芯片的选择

在这里我们考虑了性能价格问题以及在应用电路的成熟上，选择使用tps5430做第一级（buck电路）降压，LM79XX、LM78XX系列做后几级降压，最后3.3V和ADJ有AMS1117来进行输出。

3.部分器件选型注意

在tps5430的降压电路中，输入输入电压均采用了高容值电容来对输入输出进行了滤波处理。在电容的选择上有钽电容和铝电解电容。钽电容和铝电解电容各有优缺，但在使用时要注意电容的耐压应高于通过电压的1.5倍以上最佳，过于靠近电压值电容可能会发生爆炸。在实际应用中，该电路选择使用铝电解电容，耐压值为30V。

五、原理图设计

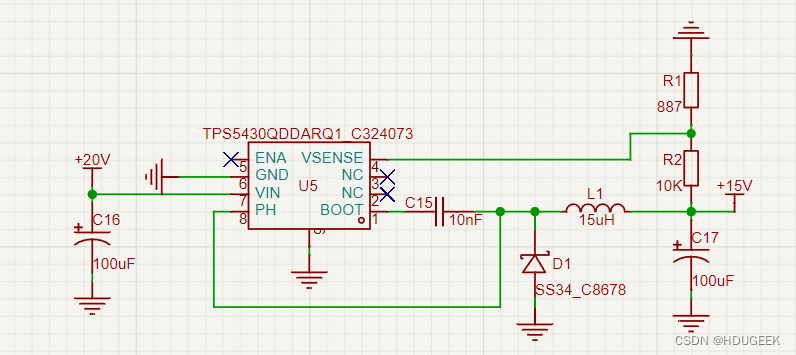

1.+20V转+15V，选择tps5430的buck电路，电路设计可以在ti的官网上用工具辅助设计原理图。

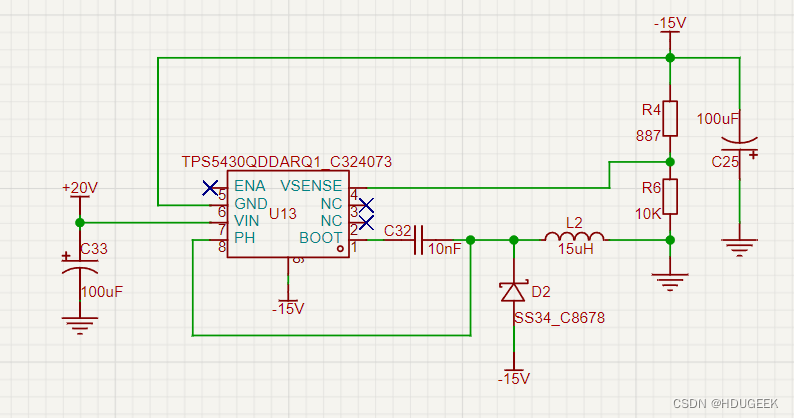

2.+20V转-15V，仍旧选择tps5430的buck电路（技术比较成熟）。

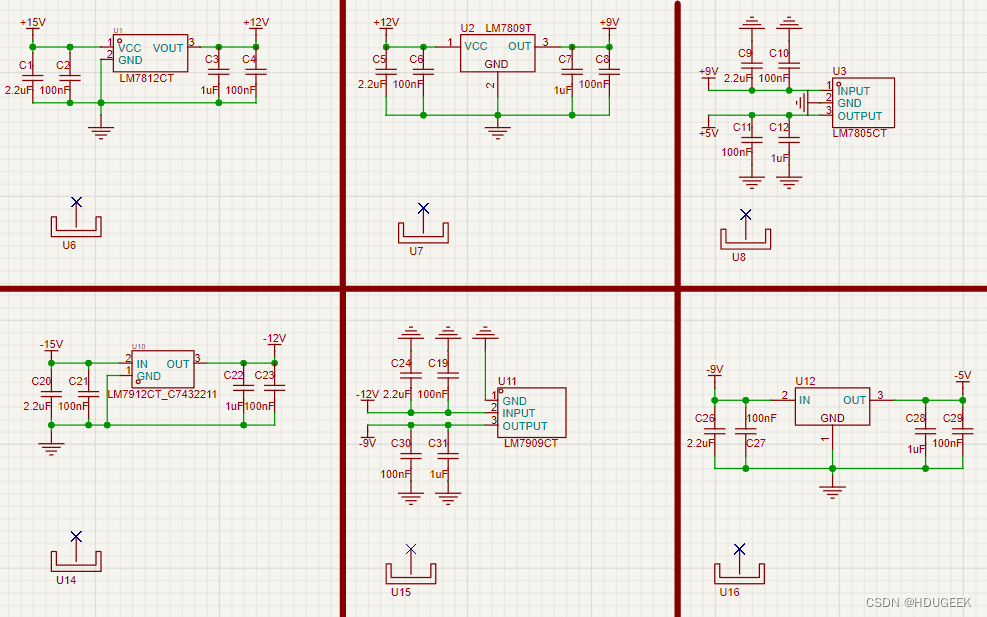

3.因为LM78、LM79系列在使用上简单，只需要给定合理范围的输入电压以及输入输出的滤波电容即可，这里一起展示。

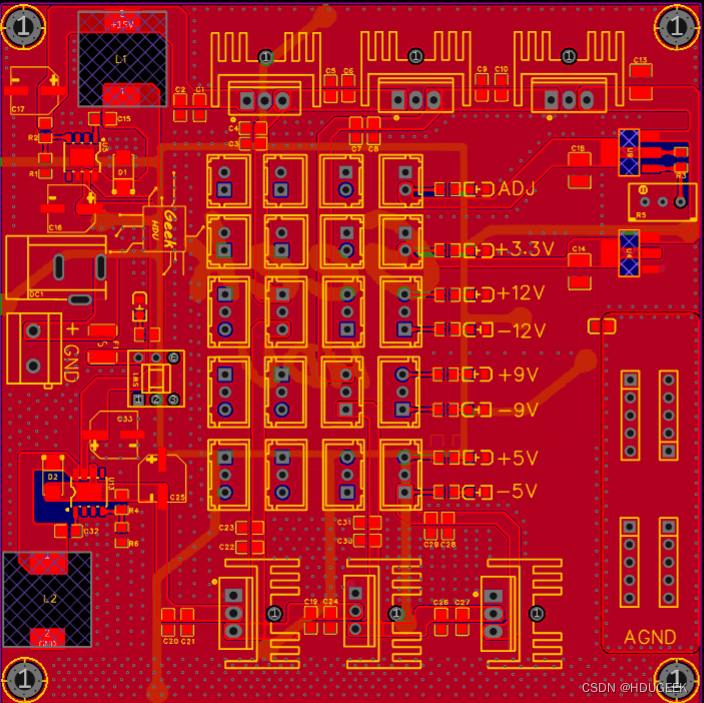

六、Pcb排版

       在PCB的布局方面，重中之重的是tps5430的布局，在符合要求的情况下合理的布置位置（tps5430的布局在之前的博客中有详细介绍，这里不做赘述。

       【【精选】tps5430手把手教学_HDUGEEK的博客-CSDN博客】）

        其他LDO电路一定要注意输入电压先经过滤波电容再进入芯片，输出电压也一定先经过滤波电容，这样才会起到滤波效果以及芯片的正常工作。

       整体布局美观，输出方便使用。

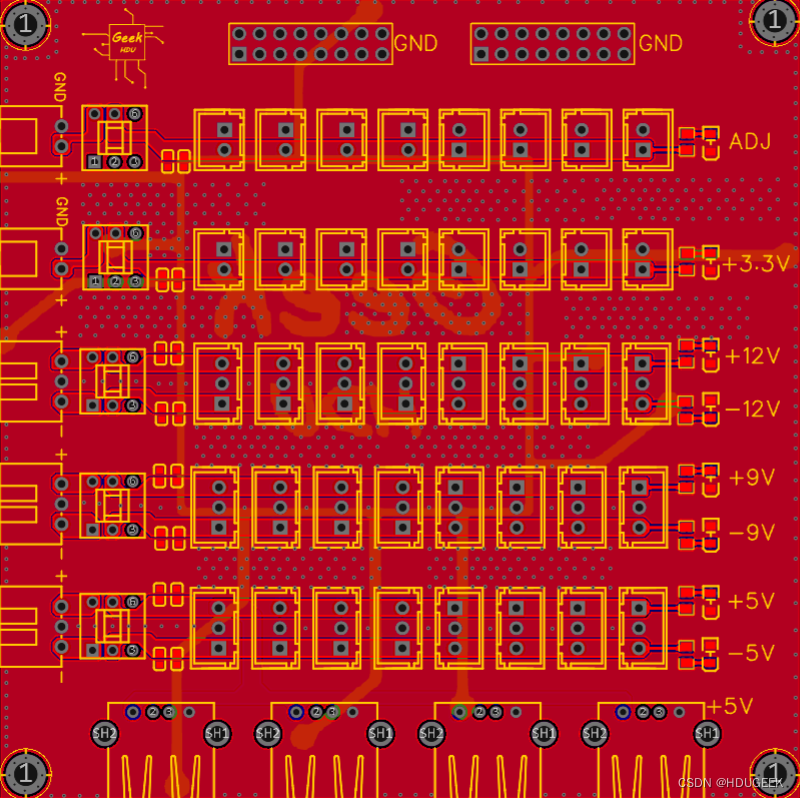

七、电源拓展版设计以及Pcb排版

因为在使用过程中有时不可避免巨大量的供电线，电源拓展板既可以解决输出口不够的问题，也可以解决供电过远的问题，拓展版还可以拓展USB接口来为MCU、FPGA、DSP等供电。

这里仅展示PCB来作为参考。

八、BOM表

      这里只列举一些芯片、部分特殊器件，电容电阻不列出。

器件名称	数量
TPS5430	2
LM7815	1
LM7812	1
LM7809	1
LM7805	1
LM7912	1
LM7909	1
LM7905	1
AMS1117	2
电阻丝1812	1
磁珠0805	1

九、实物效果展示

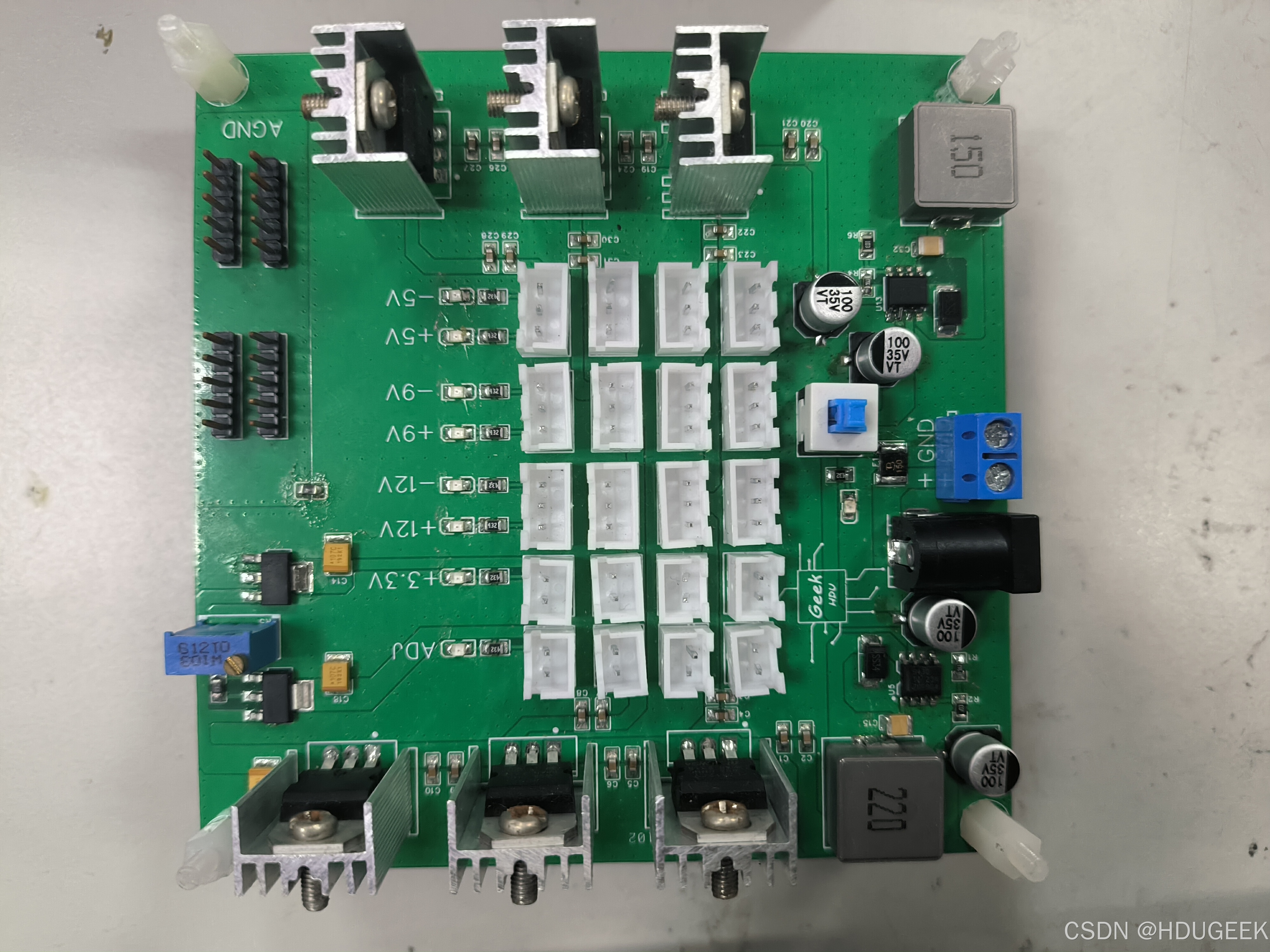

1.实物图展示

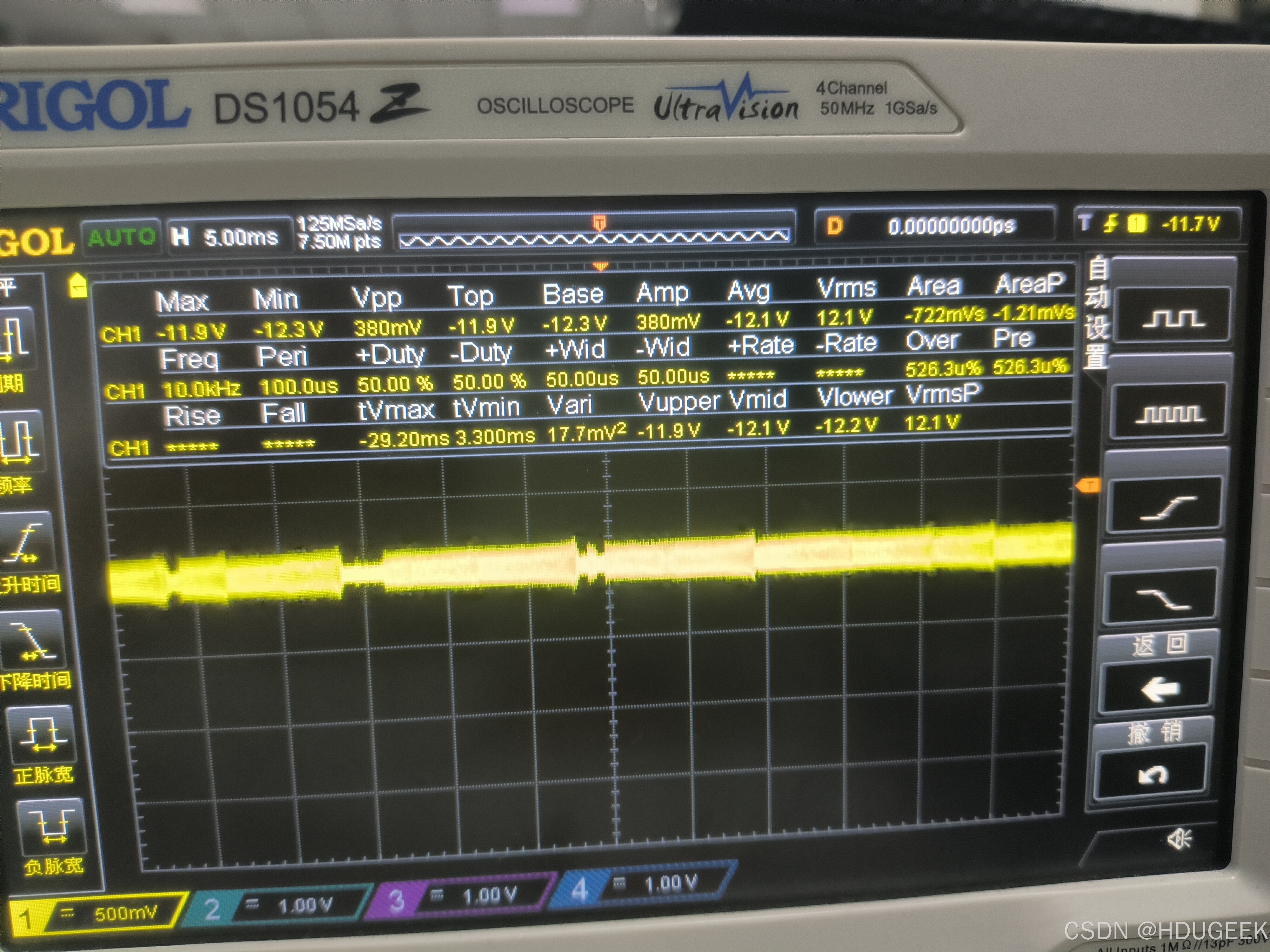

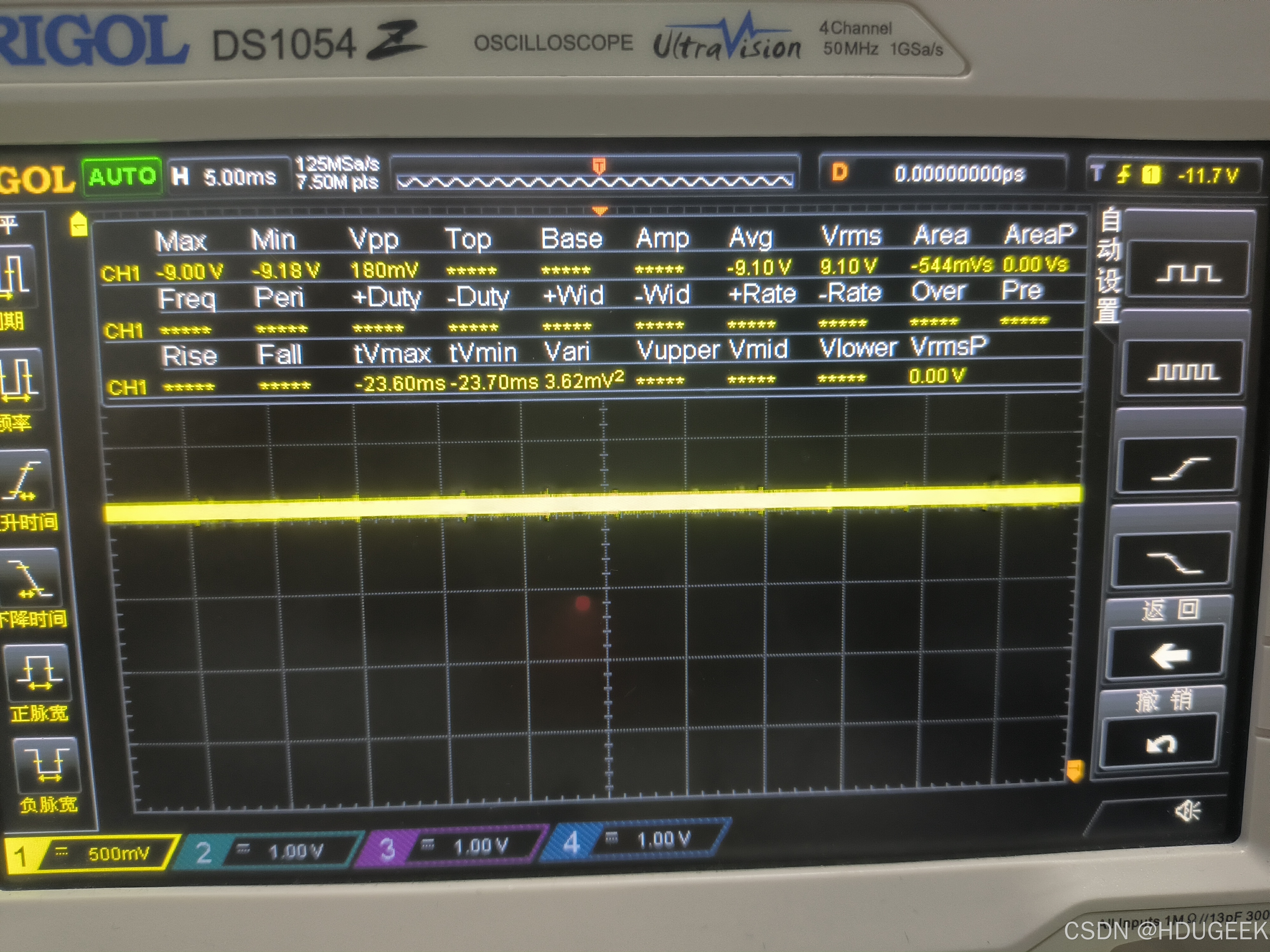

2.部分波形展示

十、数据测试记录

要求输出电压	理论输出电压	实际输出电压	误差	纹波（Vppmax）
+12V	+12V	+12v	<1%	120mv
-12V	-12V	-12.1V	<1%	400mv
+9V	+9V	+9V	<1%	120mv
-9V	-9V	-9V	<1%	120mv
+5V	+5V	+5V	<1%	120mv
-5V	-5V	-5V	<1%	120mv
+3.3V	+3.3V	+3.3V	<1%	120mv

十一、总结分析

在使用buck电路对20v学生电源进行降压到-12v后负电压的电源纹波较大且电压信号不稳定，在负电压的降压方面建议选择其他电路。在输出电压滤纹波时除了选择电解电容外还可以在输出电路选择普通的贴片电容进行滤波，一般选择相差两个数量级的电容搭配使用。在一些降压电路中的接地电阻上可以通过并联电容的方式降低纹波。如果电源板布局很好可以考虑叠层电容滤波，效果要比电解电容和钽电容要好很多，但叠层电容体积较大，考虑到10*10布局我们本次没有使用叠层电容滤波。本次设计的电源板主要服务于电赛信号与仪器仪表方面的电路，要求较低，工作电流比较小，设计也很简陋，不足之处还望指教。
