学习笔记——大彩串口屏“常识”

大彩串口屏常识

关于rs232与ttl选择

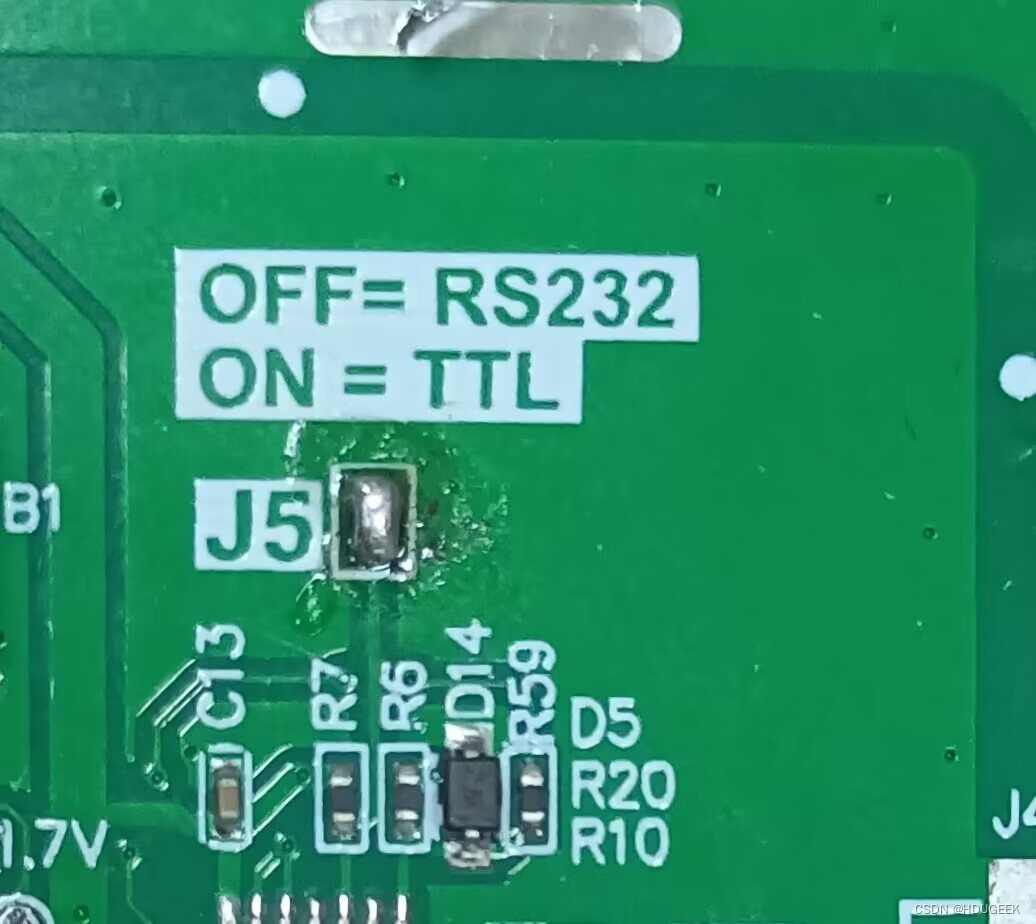

一般情况下，你会在买到手的大彩串口屏背后发现这样的标志，如图

RS232和TTL代表了串口屏的两种电平模式。而一般我们认为，RS232的电平标准为+12V为逻辑负，-12为逻辑正，TTL电平为5V为逻辑正，0为逻辑负。
如果你使用串口屏的目的是为了与单片机进行通信交互，那么我会建议你将图片中“J5”焊接起来，让串口屏工作在“ON=TTL”。毕竟只有遵守相同的规则，单片机与串口屏才能理解对方的心意。

配套软件VisualTFT

提到大彩串口屏，就不得不提VisualTFT这个软件了。

你可以在大彩的官网下载到这个软件。作为广州大彩公司研发的配套软件，我们也习惯于使用它去为我们的大彩串口屏进行配置，调试，下载等。

调试版

在我们使用大彩串口屏时，往往会用到这样一个配件——调试版

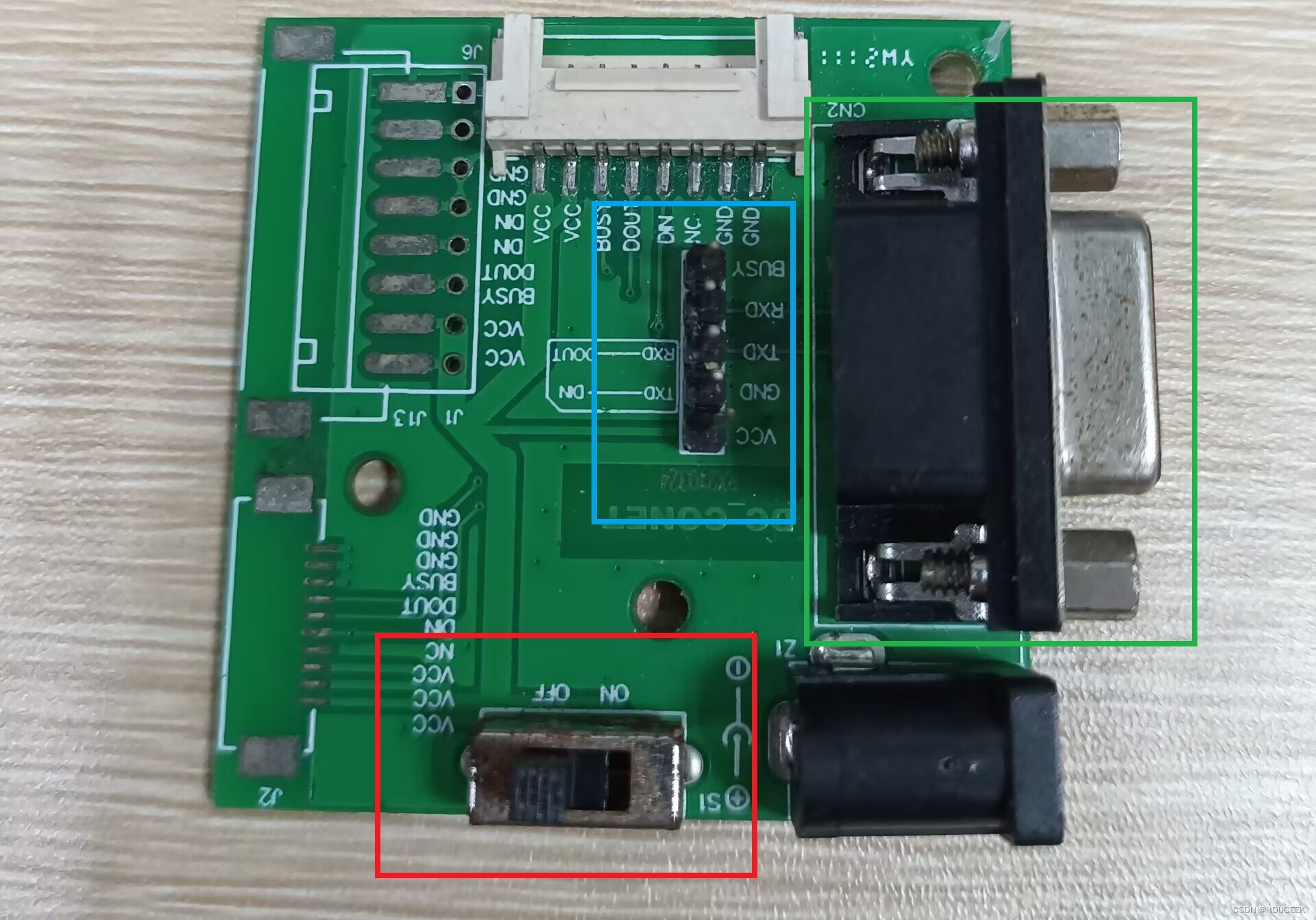

简单介绍下，红色部分属于开关，绿色部分是RS232的接口。而如果你的目的是与单片机进行通信，我会建议你在上图中蓝色部分焊上排针，方便你利用杜邦线与单片机相连进行串口通信。

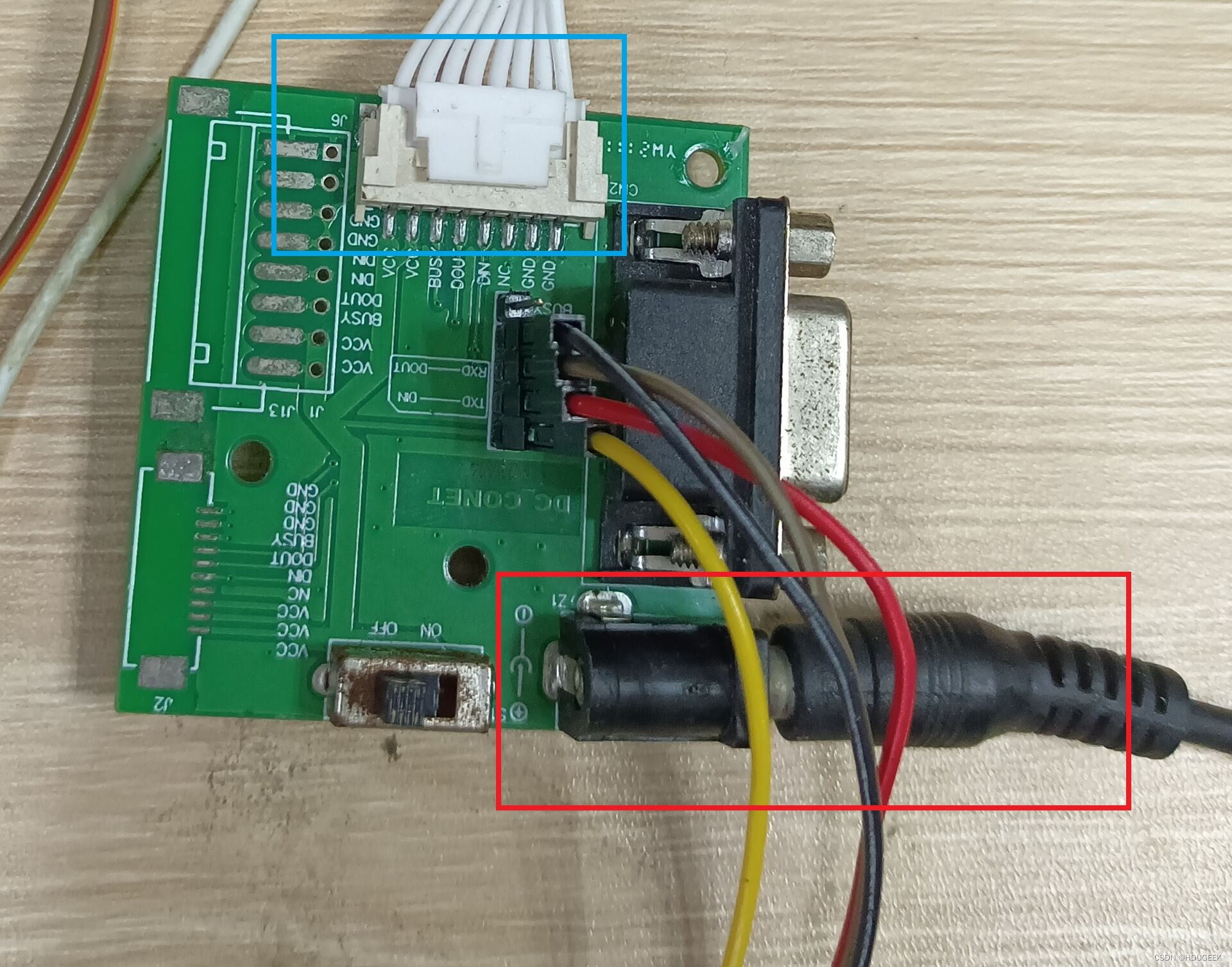

而这张图中的蓝色部分呢，是用于和我们的串口屏相连，红色部分则连接电源线。

串口屏与单片机的连接

说是这么说，实际上也就是将上文中调试版焊好的对应排针与单片机的对应引脚接起来就好了。RXD连RXD，TXD连TXD，GND连GND。毕竟，这本质上只是串口通信罢了。
