TVS管的作用及优势以及为什么各种接口进来都是接TVS而不是ESD二极管

TVS二极管（Transient Voltage Suppressor，瞬态电压抑制器）是一种用于保护电子电路免受瞬态电压干扰的关键元件。

​核心作用

TVS二极管的主要功能是快速抑制瞬态过电压，例如由静电放电（ESD）、雷击、感性负载切换或电源浪涌引起的电压尖峰。其通过钳位或吸收多余能量，防止敏感电子元件损坏。

工作原理

1. ​响应机制：

   • 当电路电压超过TVS的击穿电压（VBR）​时，TVS迅速导通（响应时间极短，通常为皮秒级），形成低阻抗通路。
   • 将瞬态电流导向地或返回电源，从而将电压限制在安全的钳位电压（VC）​以下。

2. ​工作模式：

   • ​反向截止：正常电压下，TVS处于高阻态，不影响电路。
   • ​雪崩击穿：过压时进入雪崩状态，导通大电流以吸收能量

     选型与设计注意事项

   • ​电压匹配：VBR需高于电路最高工作电压，VC需低于被保护元件最大耐压。
   • ​功率要求：根据预期瞬态能量选择合适IPP和封装（如SMA、SMB、SMC等）。
   • ​布局优化：TVS应靠近被保护器件，缩短走线以降低寄生电感。
   • ​单向vs.双向：
     • ​单向：用于直流电路（如电源正极），仅抑制单一极性过压。
     • ​双向：用于交流或正负极性都可能出现过压的场景（如信号线）。

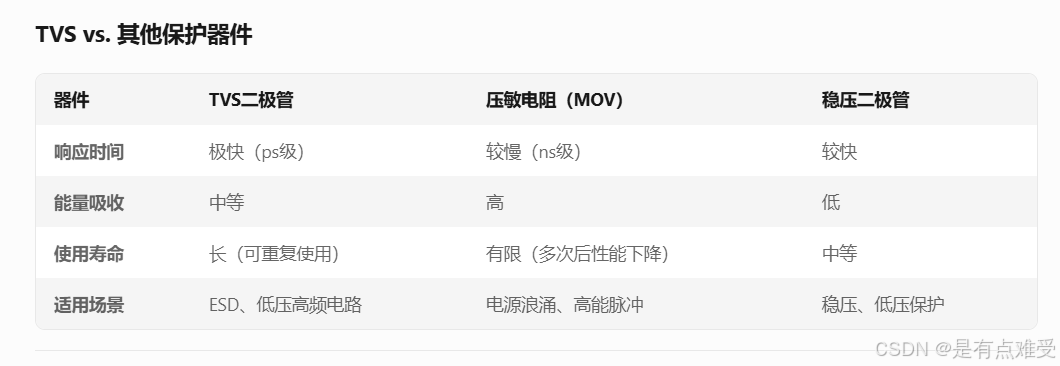

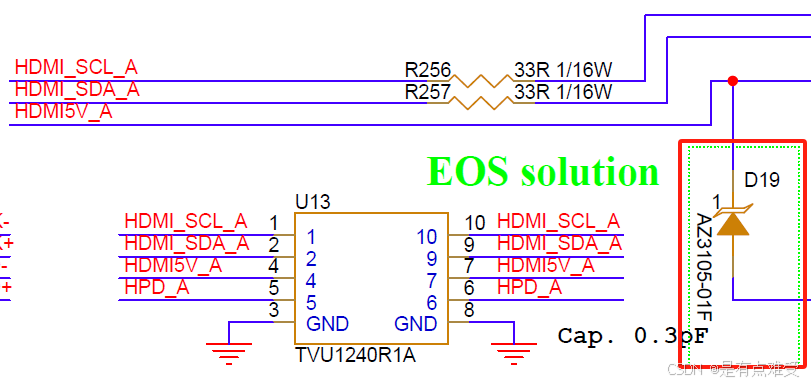

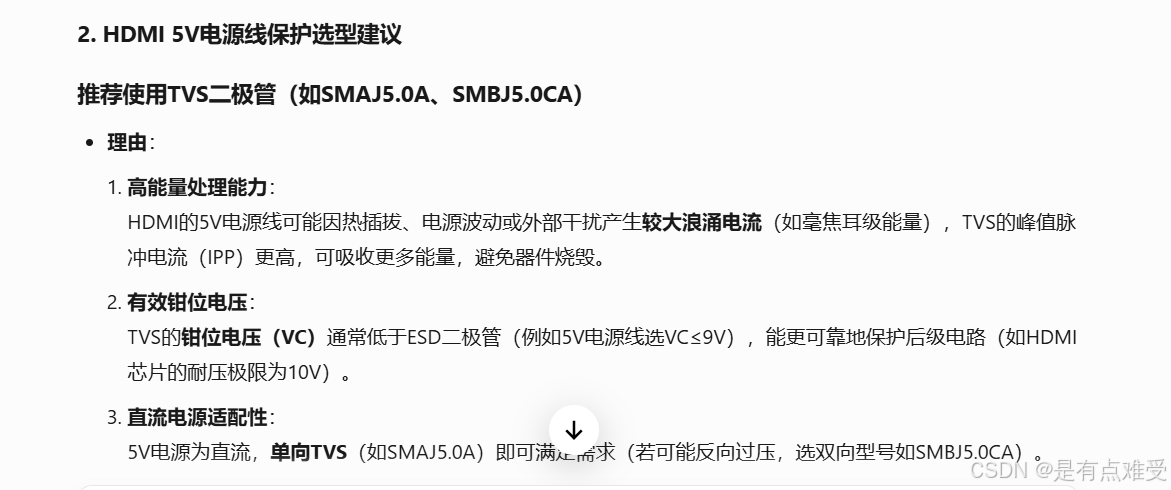

实际在HDMI电路中的应用，为什么使用TVS而不是ESD二极管。

欢迎讨论学习，谢谢大家。
