嵌入式作业4——GPIO直接地址编程方式和调用构件方式实现AHL-STM32L431开发板上红、绿、蓝及组合颜色交替闪烁

已于 2024-06-04 15:27:55 修改
阅读量765 收藏 8
点赞数 16
分类专栏： 嵌入式技术基础与实践 文章标签： stm32 嵌入式硬件 单片机
于 2024-05-04 13:19:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/H_Y67/article/details/138024749
版权

此次学习的程序基于“苏州大学嵌入式学习社区官网—金葫芦专区—嵌入式书6版—电子资源AHL-MCU-6”中04-Software\CH04，通过学习参考程序来自行实现GPIO直接地址编程和调用构件编程。

目录

一、学习CH04示例程序，包括gpio.c和4个工程中的main.c

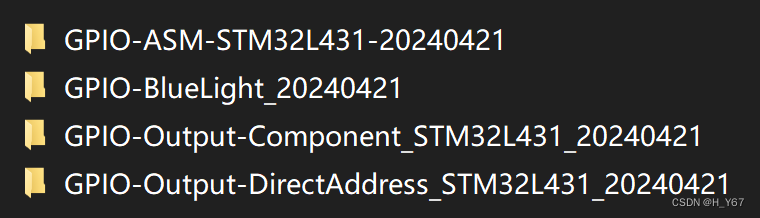

1.四个工程文件如下
在这里插入图片描述
2.通过学习四个工程的main.c文件，知道它们分别用不同的编程方式实现了点亮开发板的灯光或者控制灯光闪烁的功能，包括有

  • 用汇编语言编程方式点亮蓝色发光二极管
  • 利用gpio_init(LIGHT_RED,GPIO_OUTPUT,LIGHT_OFF)；gpio_set(LIGHT_RED,LIGHT_ON);演示发光二极管如何被点亮
  • 调用构件编程方式实现蓝色发光二极管每秒闪烁一次
  • 直接地址编程方式实现蓝色发光二极管每秒闪烁一次

3.gpio.c在工程文件中目录03_MCU\MCU_drivers下，是GPIO底层驱动构件源文件，里面定义了很多GPIO各功能操作函数如：

  • gpio_init
  • gpio_set
  • gpio_get
  • gpio_reverse
  • gpio_pull
  • gpio_enable_int
  • gpio_disable_int
  • gpio_drive_strength
  • gpio_get_int
  • gpio_clear_int
  • gpio_clear_allint
  • gpio_get_port_pin

二、gpio_set(LIGHT_RED,LIGHT_OFF); 语句中LIGHT_RED和LIGHT_OFF的值是多少？

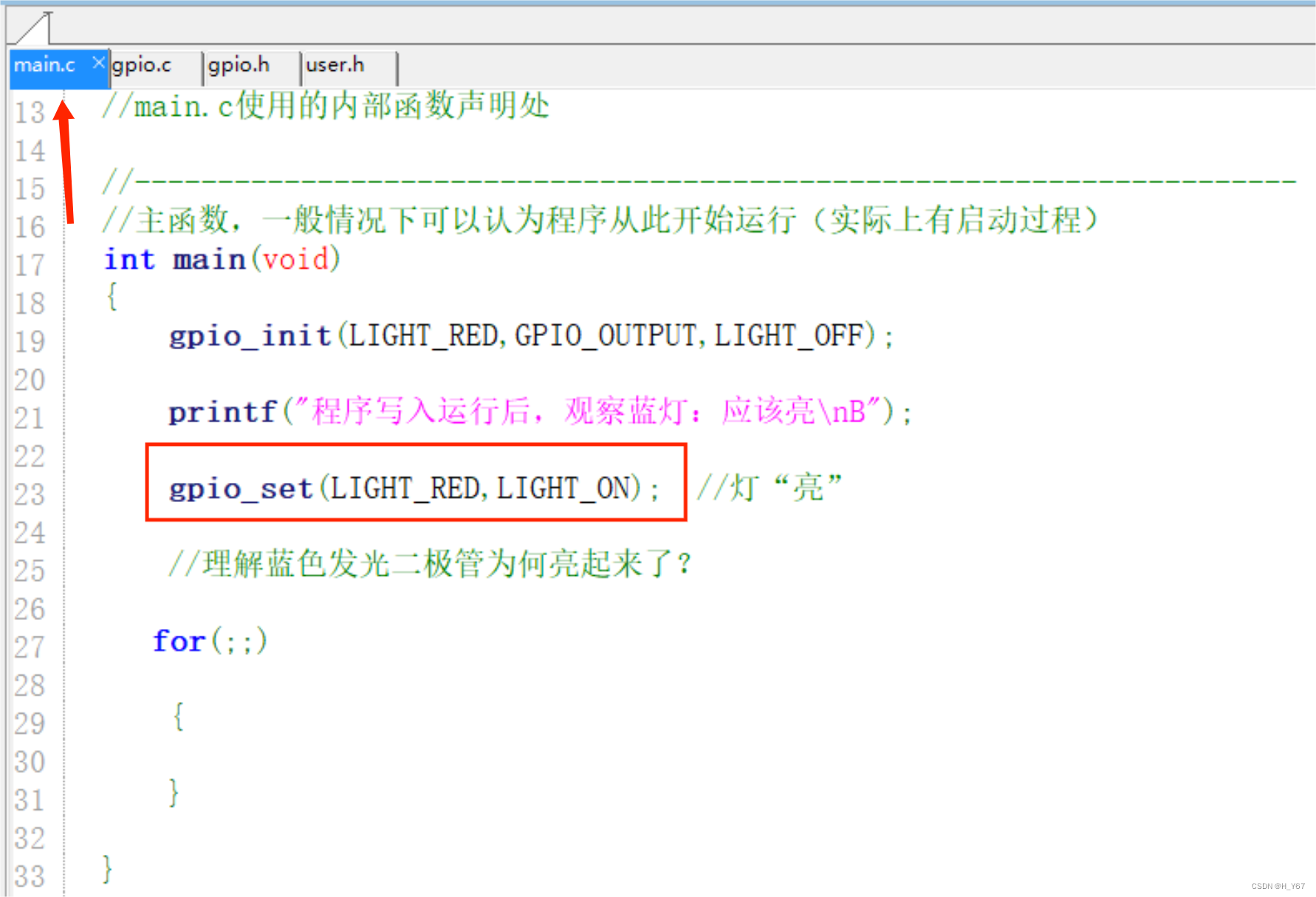

1.gpio_set(LIGHT_RED,LIGHT_ON);出现在工程目录CH04\GPIO-BlueLight_20240421\07_AppPrg下的main.c文件，具体程序如下：
在这里插入图片描述

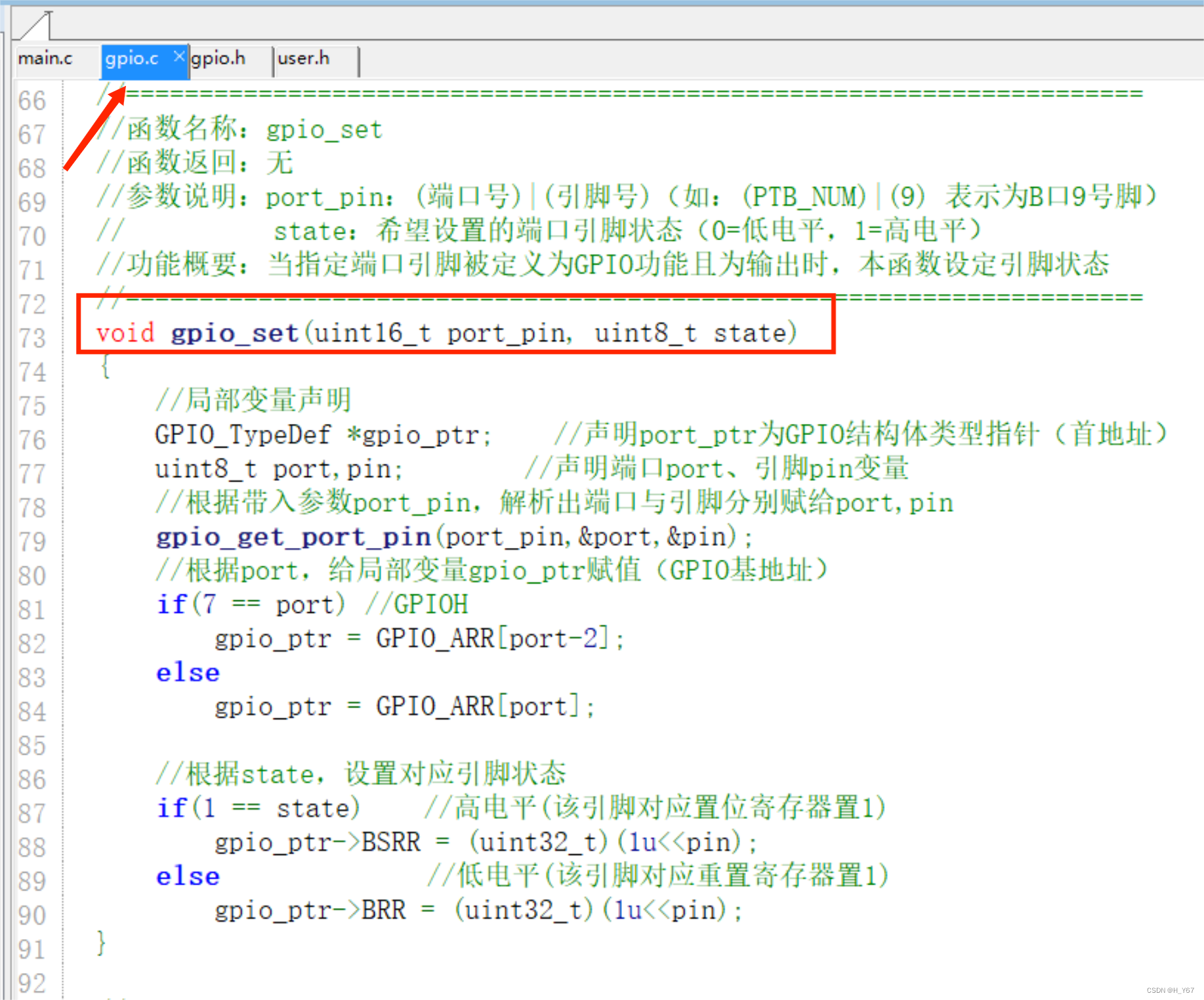

2.gpio_set在目录03_MCU\MCU_drivers下gpio.c文件中定义：LIGHT_RED代表端口号和引脚号，LIGHT_OFF代表的是端口引脚状态
在这里插入图片描述

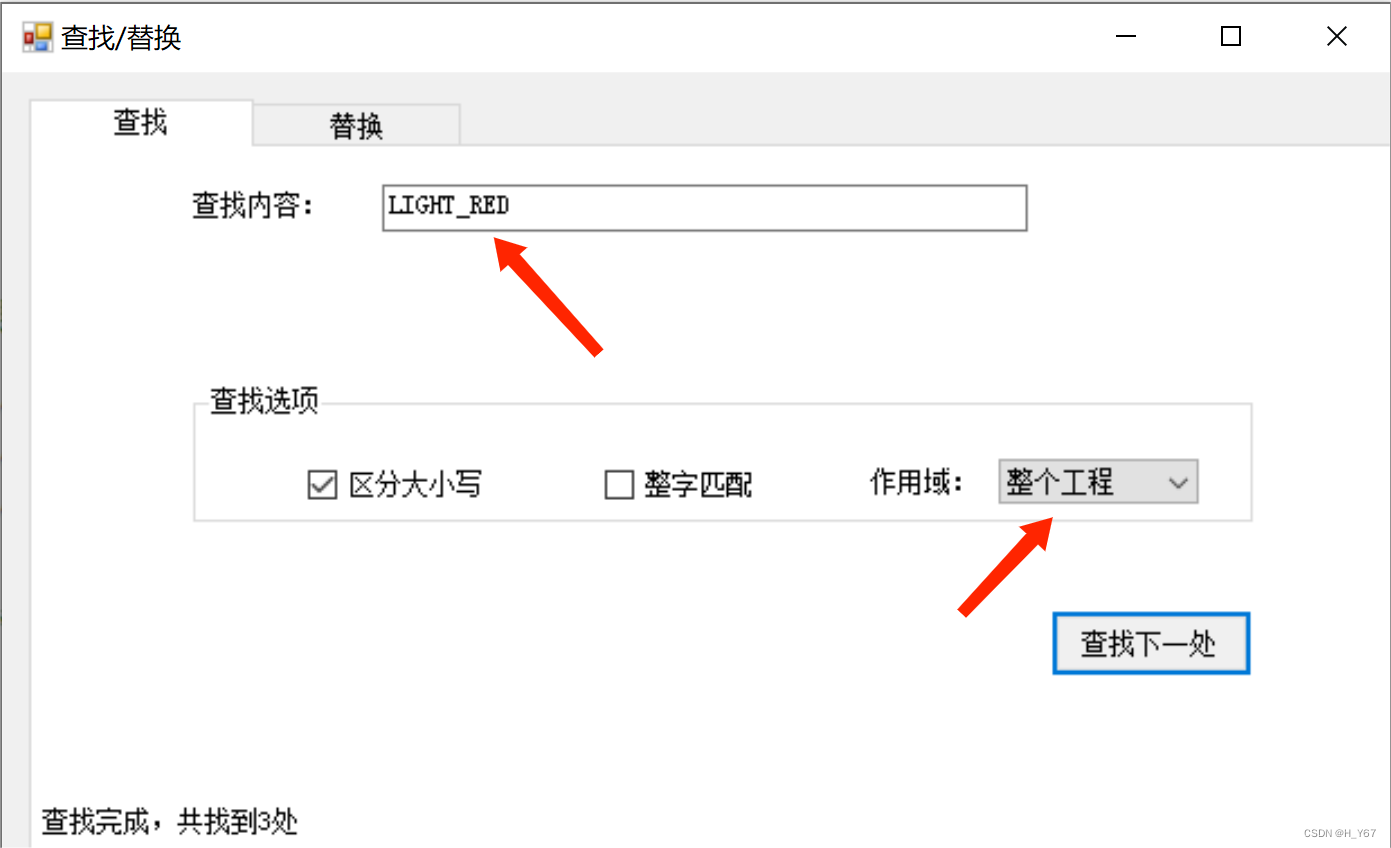

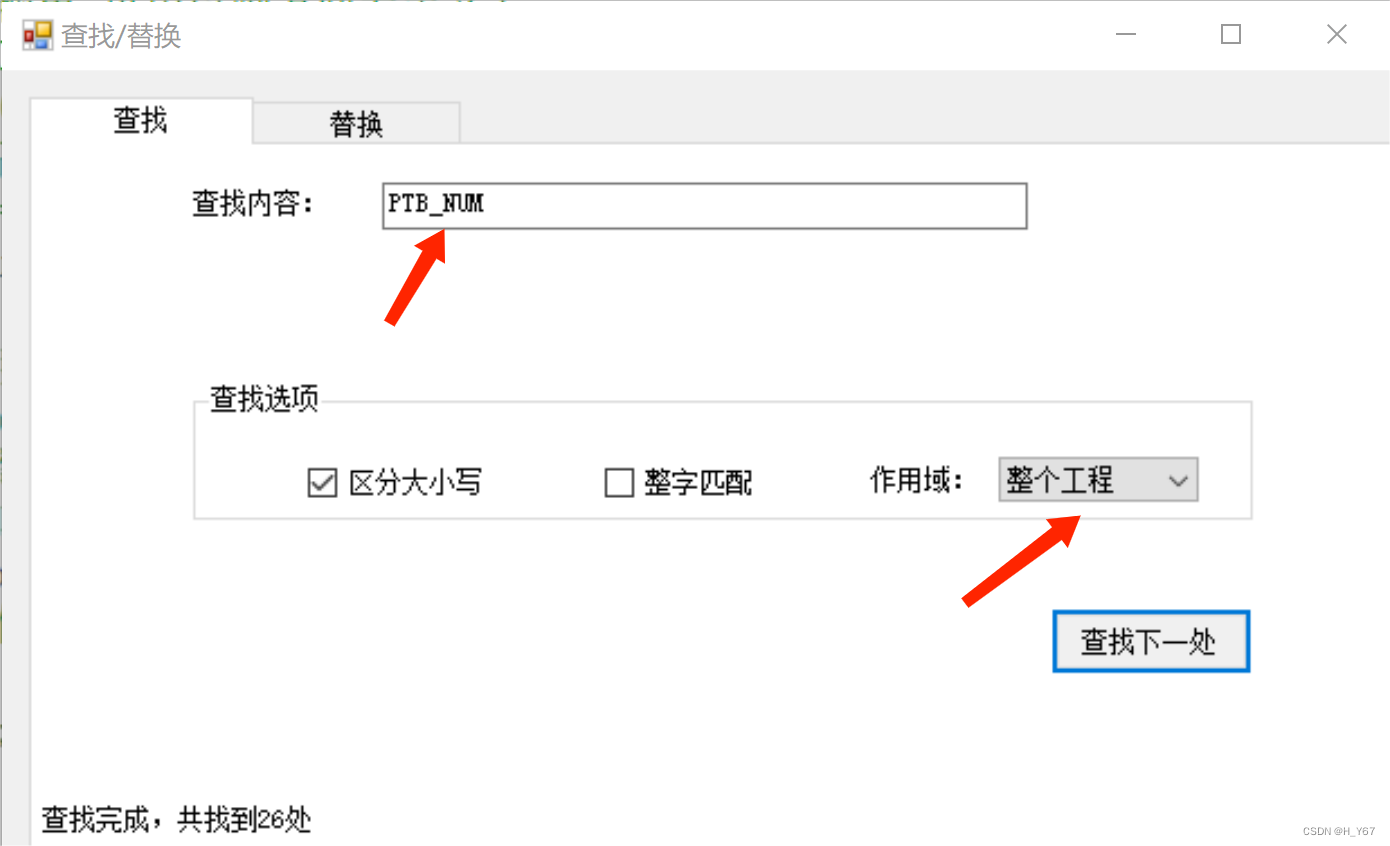

3.Ctrl+F打开查找功能框，分别输入LIGHT_RED和LIGHT_OFF进行查询其所在文件。

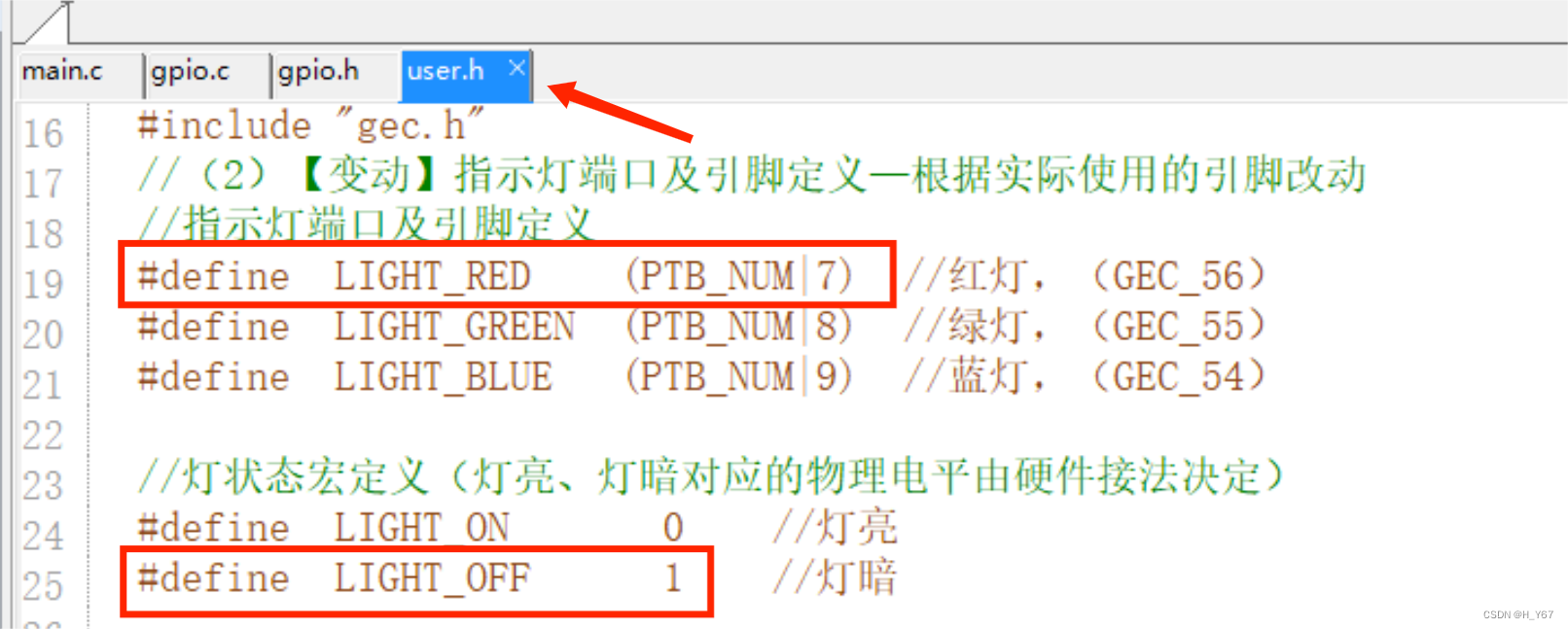

LIGHT_RED和LIGHT_OFF的值都在目录05_UserBoard下user.h文件定义：

  • LIGHT_RED定义为(PTB_NUM|7)即端口B的7号引脚
  • LIGHT_OFF的值为0b0001

在这里插入图片描述
在这里插入图片描述
4.由于只知道PTB_NUM表示端口B，所以继续查询PTB_NUM所在的位置，得出它的值。

PTB_NUM的值在目录03_MCU\MCU_drivers下gpio.h文件中定义：

  • PTB_NUM的值为(1<<8)即0b10000 0000

在这里插入图片描述
在这里插入图片描述

综上：
LIGHT_RED的值 = PTB_NUM|7 = 0b10000 0111
LIGHT_OFF的值 = 0b0001

三、用直接地址编程方式，实现红绿蓝三灯轮流闪烁

1、GPIO基本编程步骤

GPIO直接地址编程是直接对端口进行编程，使芯片的某一引脚为GPIO功能，并定义为输入/输出，随后进行应用。直接地址编程之前，需要先查阅下载电子资源中目录01-Information下的数据手册，了解几个相关的寄存器：

在这里插入图片描述

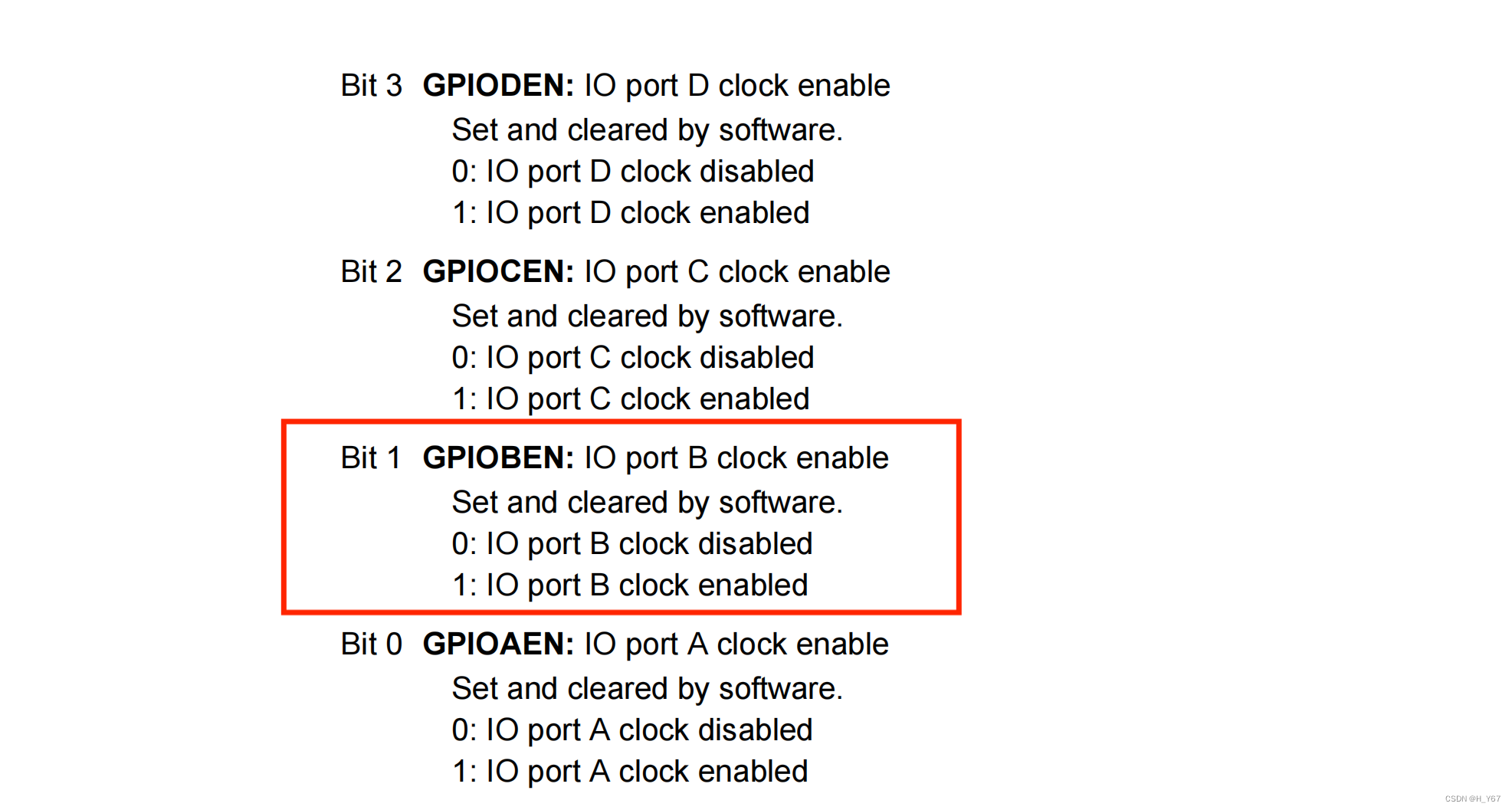

（1）通过外部设备时钟使能寄存器（RCC_AHB2ENR）设定对应GPIO端口外部设备时钟使能，本次
编程设定GPIO的端口B外部设备时钟使能
在这里插入图片描述
在这里插入图片描述在这里插入图片描述

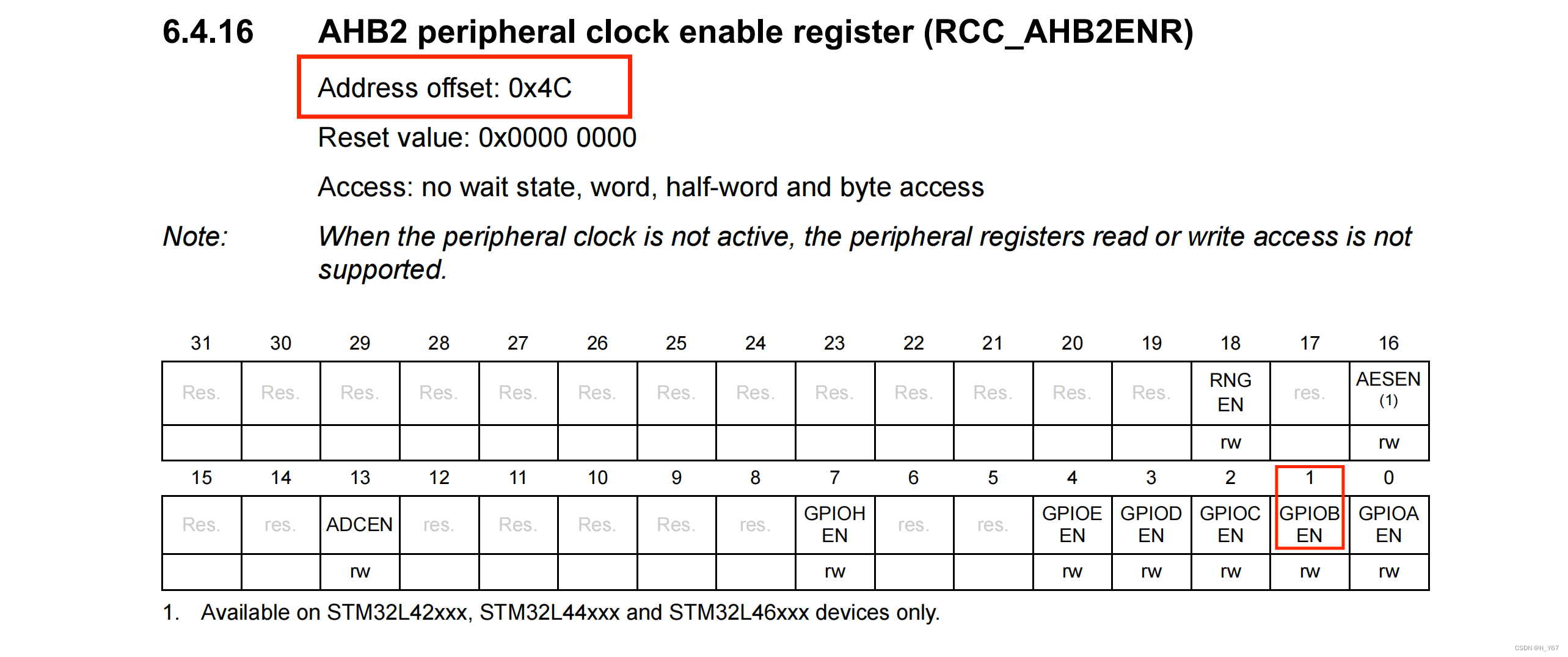

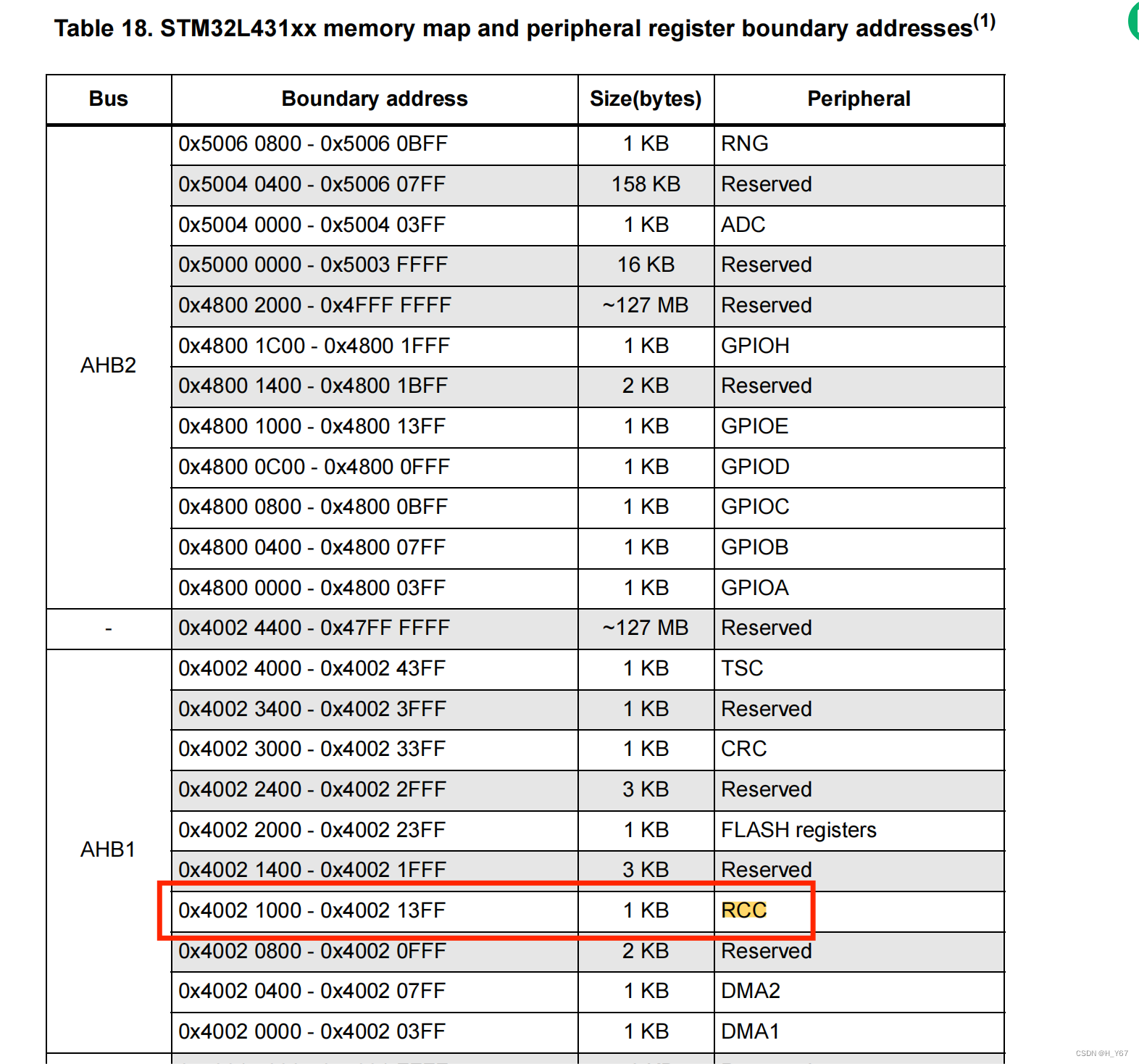

通过查阅数据手册得到GPIO的端口B时钟使能寄存器地址为：0x4002104C，并且对时钟使能寄存器第1位置1使能相应的GPIO端口B的时钟。

（2）通过对GPIO模块的端口模式寄存器设定其为GPIO功能，可设定为：输入模式、通用输出模式、复用功能模式、模拟模式，本次编程设定为通用输出模式
在这里插入图片描述

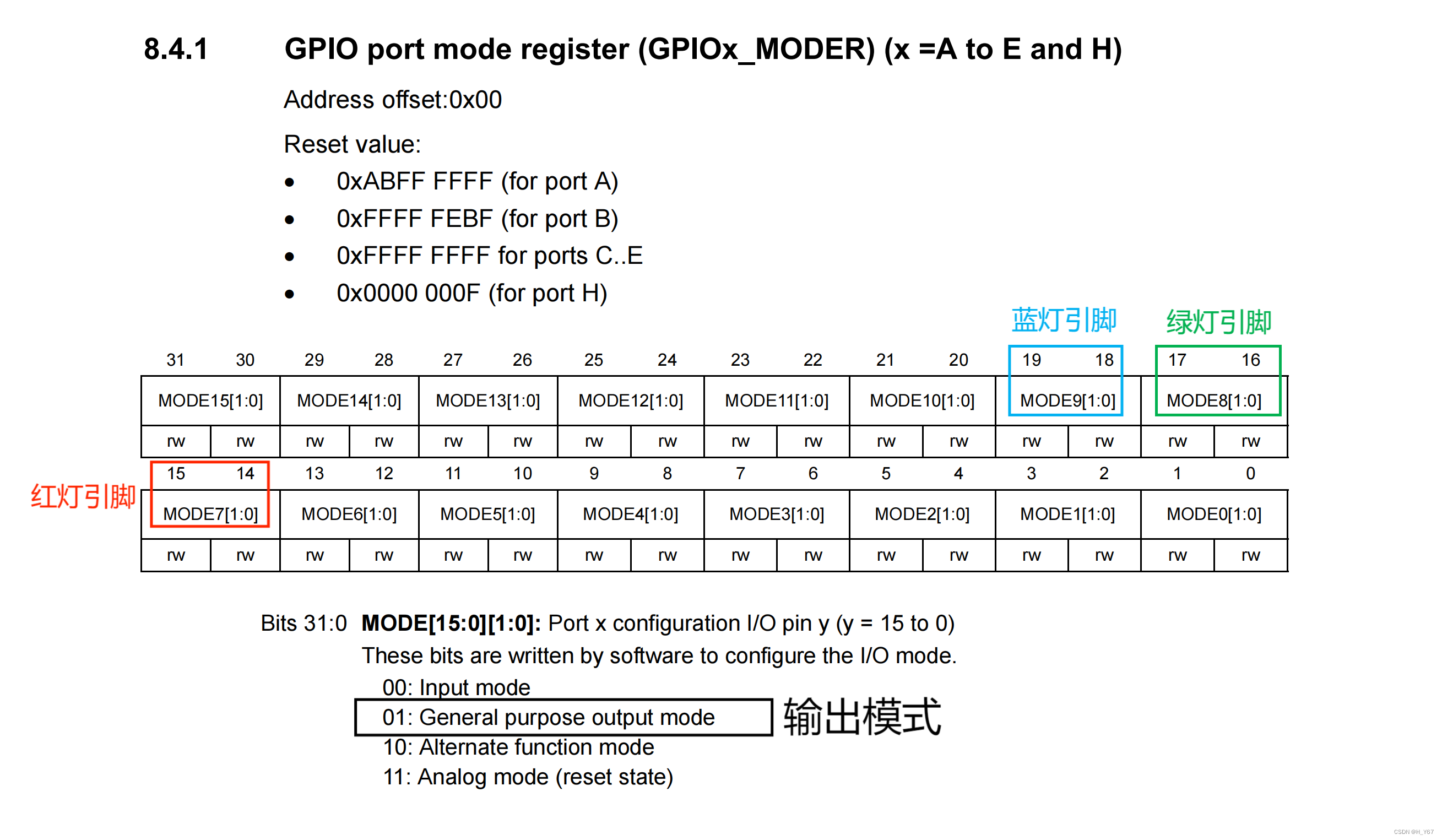

通过查阅数据手册得到只要把端口模式寄存器上对应引脚位置置为01即可表示为输出模式

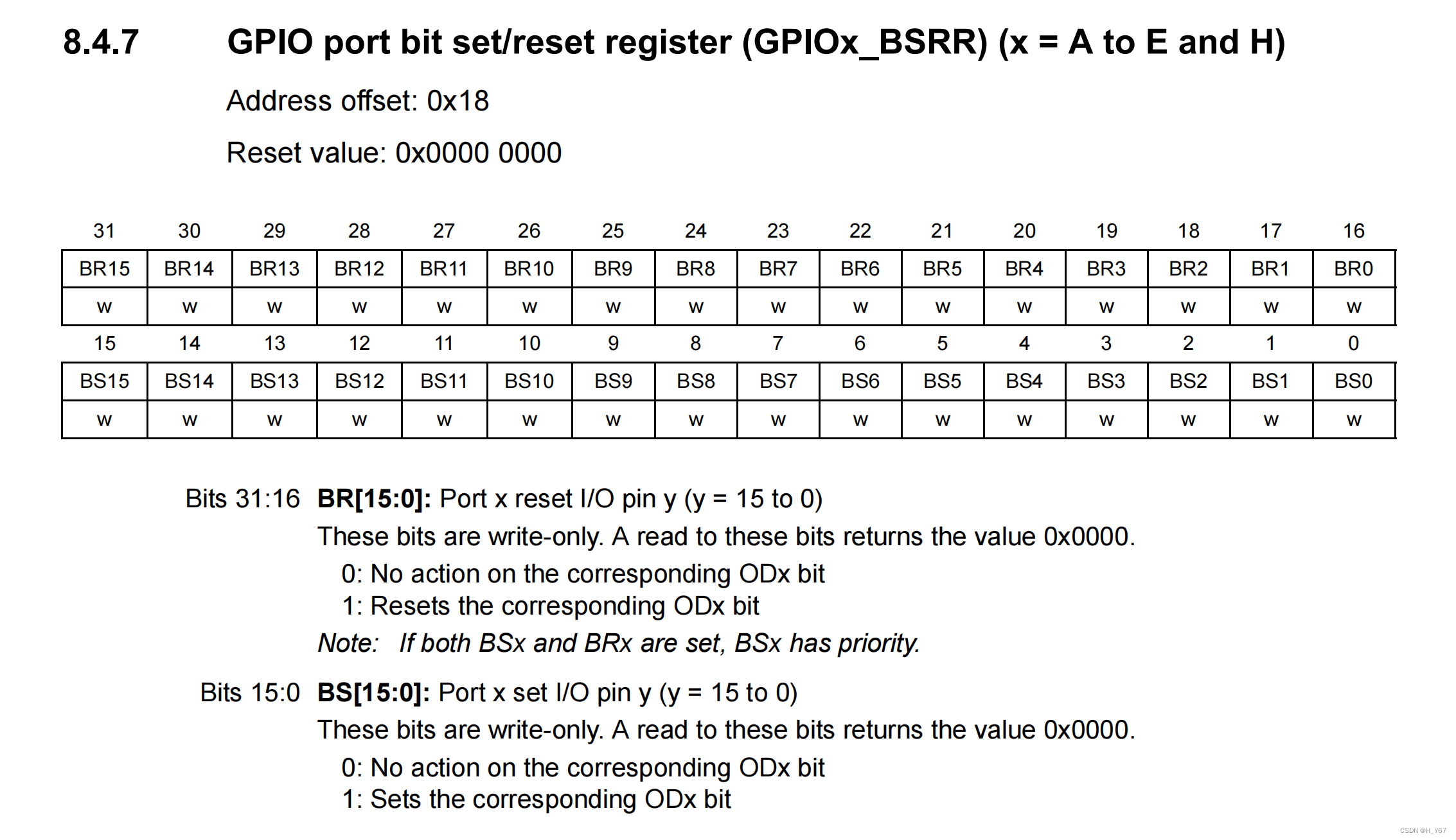

（3）若是输出引脚，可通过数据输出寄存器设置GPIO端口相应引脚的的输出状态；也可通过置1/复位寄存器设置 GPIO端口相应引脚的输出状态；也可以通过复位寄存器设置相应引脚的输出状态为低电平。本次编程采用置1/复位寄存器
在这里插入图片描述

  • 由于低电平时灯亮，并且置1/复位寄存器的D15-D0位中，0不变，1置1（高电平）；D31-D16位中，0不变，1清0（低电平），所以需要将D15-D0位和D31-D16位对应引脚位的值分别置0和1。
  • 由步骤（2）得到的红绿蓝三灯分别使用的是PTB7,PTB8,PTB9引脚，所以后续的编程需要分别设置三个引脚位为低电平0：
    BS7(7)=0,BR7(23)=1;//红灯亮
    BS8(8)=0,BR8(25)=1;//绿灯亮
    BS9(9)=0,BR9(25)=1;//蓝灯亮

(4）若是输入引脚，则通过数据输入寄存器获得引脚的状态。若指定位为0，表示当前该引脚上为低电平；若为1，则为高电平。本次编程暂不使用

2、红绿蓝三灯轮流闪烁

目标：红、绿、蓝三灯轮流亮—灭—亮—灭循环
1、已知：B口7脚（红灯，低电平点亮）B口8脚（绿灯，低电平点亮）B口9脚（蓝灯，低电平点亮）

2、声明变量（各寄存器地址变量）

    volatile uint32_t mMainLoopCount;  //主循环使用的记录主循环次数变量
    volatile uint32_t* RCC_AHB2;    //GPIO的B口时钟使能寄存器地址
    volatile uint32_t* gpio_ptr;    //GPIO的B口基地址
    volatile uint32_t* gpio_mode;   //引脚模式寄存器地址=口基地址
	volatile uint32_t* gpio_bsrr;   //置位/复位寄存器地址

3、变量赋值

    RCC_AHB2=(uint32_t*)0x4002104C;   //GPIO的B口时钟使能寄存器地址
	gpio_ptr=(uint32_t*)0x48000400;   //GPIO的B口基地址
	gpio_mode=gpio_ptr;    //引脚模式寄存器地址=口基地址
    gpio_bsrr=gpio_ptr+6;  //置位/复位寄存器地址

4、GPIO初始化

*RCC_AHB2|=(1<<1);       //GPIOB的B口时钟使能

//红灯
//定义B口7脚为输出引脚（令D15、D14=01)
*gpio_mode &=~(3<<14);  //0b11111111111111110011111111111111;
*gpio_mode|=(1<<14);    //0b00000000000000000100000000000000;

//绿灯
//定义B口8脚为输出引脚（令D17、D16=01)
*gpio_mode &= ~(3<<16);  //0b11111111111111001111111111111111;
*gpio_mode|=(1<<16);    //0b00000000000000010000000000000000;

//蓝灯
//定义B口9脚为输出引脚（令D19、D18=01)
*gpio_mode &= ~(3<<18);  //0b11111111111100111111111111111111;
*gpio_mode|=(1<<18);    //0b00000000000001000000000000000000;

5、设置灯为亮——采用BSRR寄存器将复位位置1，清零位置0

//红灯亮
*gpio_bsrr|=(1<<23);
*gpio_bsrr &=~(1<<7);
///红灯暗
*gpio_bsrr|=(1<<7);
*gpio_bsrr &=~(1<<23);

//绿灯亮
*gpio_bsrr|=(1<<24);
*gpio_bsrr &=~(1<<8);
///绿灯暗
*gpio_bsrr|=(1<<8);
*gpio_bsrr &=~(1<<24);

//蓝灯亮
*gpio_bsrr|=(1<<25);
*gpio_bsrr &=~(1<<9);
//蓝灯暗
*gpio_bsrr|=(1<<9);
*gpio_bsrr &=~(1<<25);

6、实现红、绿、蓝三灯轮流亮—灭—亮—灭循环

//实现红、绿、蓝三灯轮流闪烁死循环
    while(1)
    {
        //红灯亮
    	//定义B口7脚为输出引脚（令D15、D14=01)
    	*gpio_mode &=~(3<<14);  //0b11111111111111110011111111111111;
    	*gpio_mode|=(1<<14);    //0b00000000000000000100000000000000;
        *gpio_bsrr|=(1<<23);
        *gpio_bsrr &=~(1<<7);
        printf("红灯：亮\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//红灯暗
		*gpio_bsrr|=(1<<7);
        *gpio_bsrr &=~(1<<23);
        printf("红灯：暗\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}

        //绿灯亮
        //定义B口8脚为输出引脚（令D17、D16=01)
    	*gpio_mode &= ~(3<<16);  //0b11111111111111001111111111111111;
    	*gpio_mode|=(1<<16);    //0b00000000000000010000000000000000;
        *gpio_bsrr|=(1<<24);
        *gpio_bsrr &=~(1<<8);
        printf("绿灯：亮\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//绿灯暗
		*gpio_bsrr|=(1<<8);
        *gpio_bsrr &=~(1<<24);
        printf("绿灯：暗\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}

        //蓝灯亮
        //定义B口9脚为输出引脚（令D19、D18=01)
    	*gpio_mode &= ~(3<<18);  //0b11111111111100111111111111111111;
    	*gpio_mode|=(1<<18);    //0b00000000000001000000000000000000;
        *gpio_bsrr|=(1<<25);
        *gpio_bsrr &=~(1<<9);
        printf("蓝灯：亮\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//蓝灯暗
		*gpio_bsrr|=(1<<9);
        *gpio_bsrr &=~(1<<25);
        printf("蓝灯：暗\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
    }

具体main()函数如下：

int main(void)
{
    volatile uint32_t mMainLoopCount;  //主循环使用的记录主循环次数变量

    // 用户外设模块初始化
    // B口7脚（红灯，低电平点亮）B口8脚（绿灯，低电平点亮）B口9脚（蓝灯，低电平点亮）

    //声明变量
    volatile uint32_t* RCC_AHB2;    //GPIO的B口时钟使能寄存器地址
    volatile uint32_t* gpio_ptr;    //GPIO的B口基地址
    volatile uint32_t* gpio_mode;   //引脚模式寄存器地址=口基地址
	volatile uint32_t* gpio_bsrr;   //置位/复位寄存器地址

	//变量赋值
    RCC_AHB2=(uint32_t*)0x4002104C;   //GPIO的B口时钟使能寄存器地址
	gpio_ptr=(uint32_t*)0x48000400;   //GPIO的B口基地址
	gpio_mode=gpio_ptr;    //引脚模式寄存器地址=口基地址
    gpio_bsrr=gpio_ptr+6;  //置位/复位寄存器地址

    //GPIO初始化
    //使能相应GPIOB的时钟
    *RCC_AHB2|=(1<<1);       //GPIOB的B口时钟使能

	//实现红、绿、蓝三灯轮流闪烁死循环
    while(1)
    {
        //红灯亮
    	//定义B口7脚为输出引脚（令D15、D14=01)
    	*gpio_mode &=~(3<<14);  //0b11111111111111110011111111111111;
    	*gpio_mode|=(1<<14);    //0b00000000000000000100000000000000;
        *gpio_bsrr|=(1<<23);
        *gpio_bsrr &=~(1<<7);
        printf("红灯：亮\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//红灯暗
		*gpio_bsrr|=(1<<7);
        *gpio_bsrr &=~(1<<23);
        printf("红灯：暗\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}

        //绿灯亮
        //定义B口8脚为输出引脚（令D17、D16=01)
    	*gpio_mode &= ~(3<<16);  //0b11111111111111001111111111111111;
    	*gpio_mode|=(1<<16);    //0b00000000000000010000000000000000;
        *gpio_bsrr|=(1<<24);
        *gpio_bsrr &=~(1<<8);
        printf("绿灯：亮\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//绿灯暗
		*gpio_bsrr|=(1<<8);
        *gpio_bsrr &=~(1<<24);
        printf("绿灯：暗\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}

        //蓝灯亮
        //定义B口9脚为输出引脚（令D19、D18=01)
    	*gpio_mode &= ~(3<<18);  //0b11111111111100111111111111111111;
    	*gpio_mode|=(1<<18);    //0b00000000000001000000000000000000;
        *gpio_bsrr|=(1<<25);
        *gpio_bsrr &=~(1<<9);
        printf("蓝灯：亮\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//蓝灯暗
		*gpio_bsrr|=(1<<9);
        *gpio_bsrr &=~(1<<25);
        printf("蓝灯：暗\r\n");
        for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
    }
}

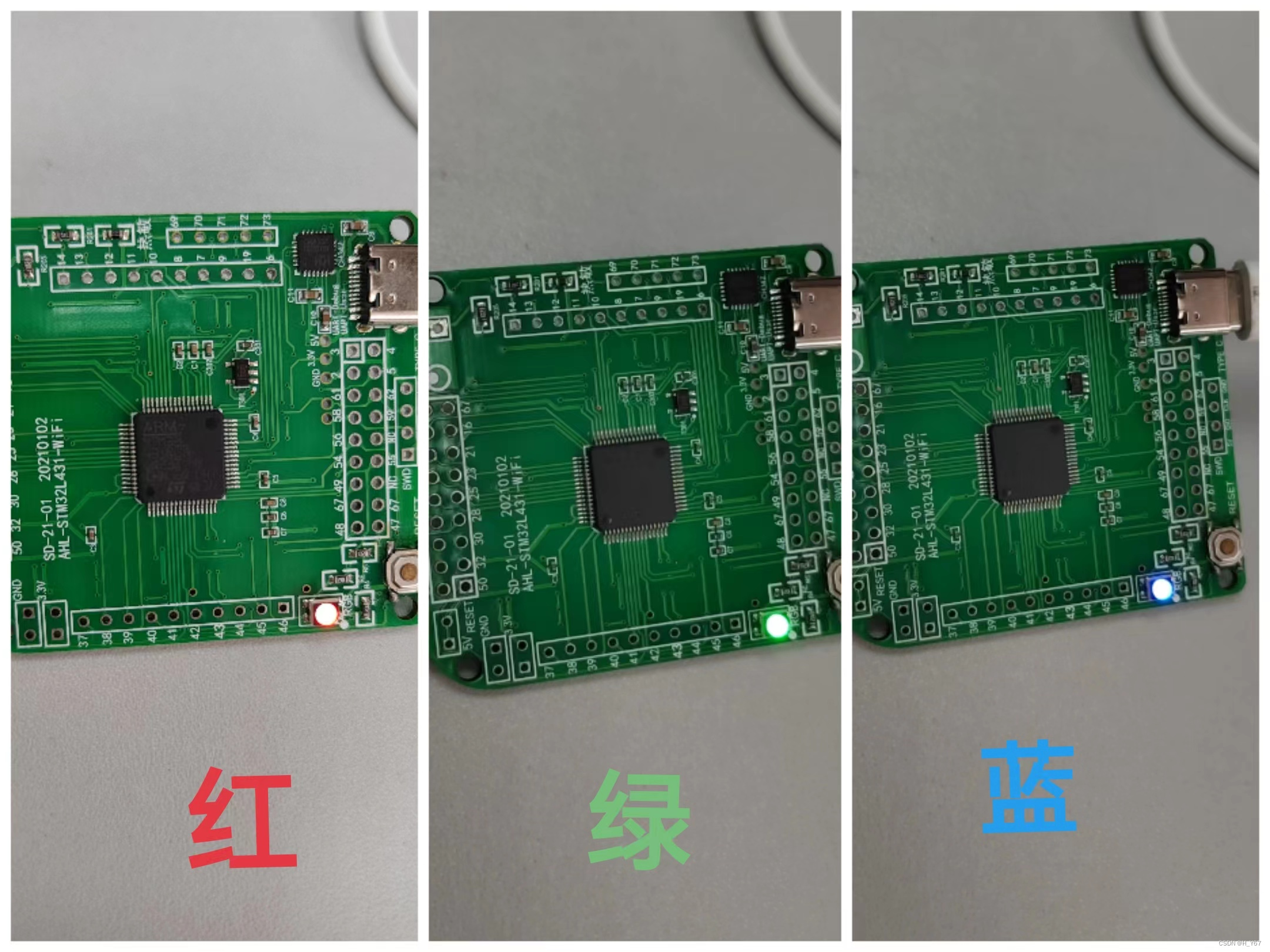

运行结果：

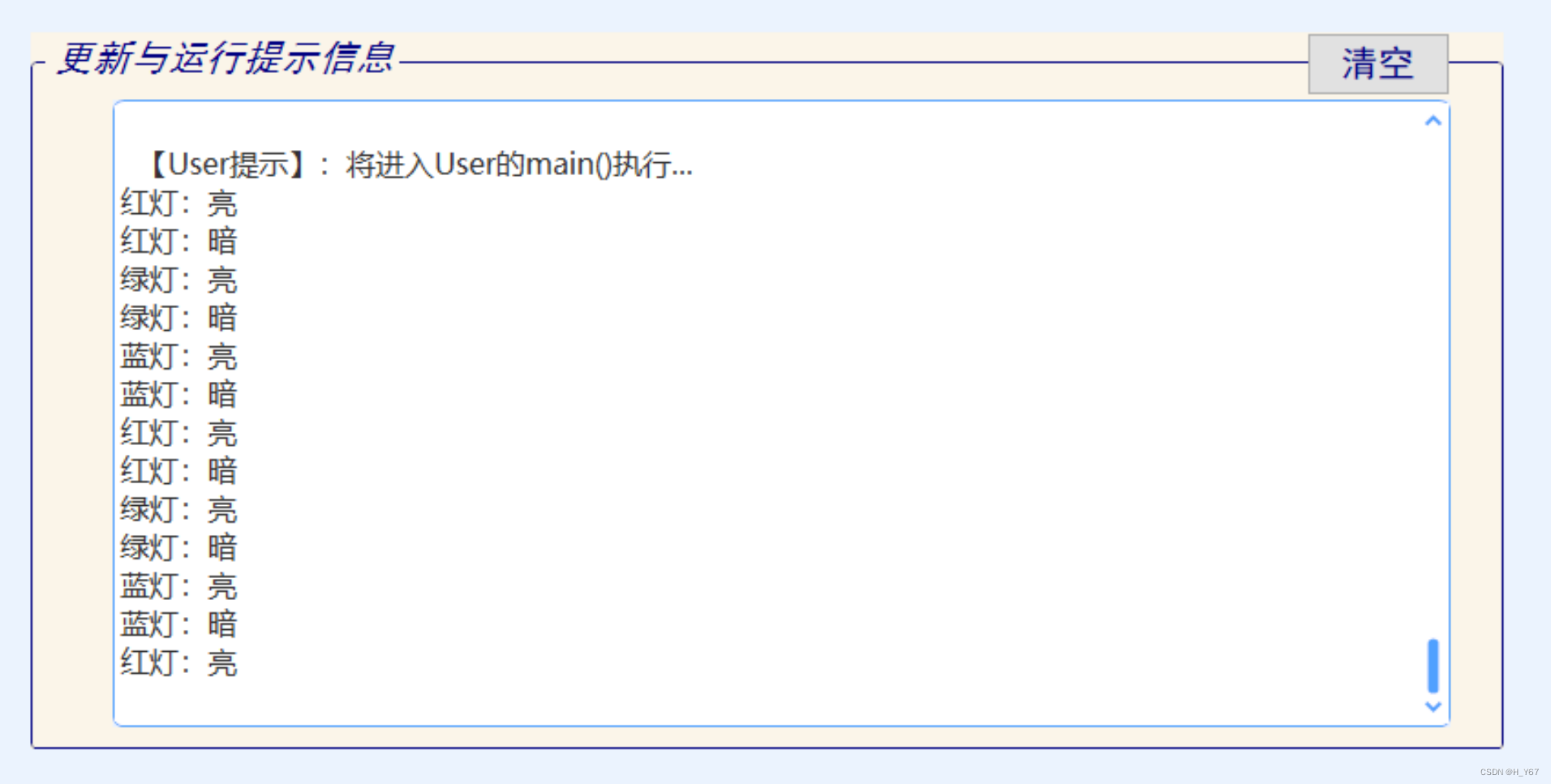

在这里插入图片描述在这里插入图片描述

用直接地址编程方式，实现红绿蓝三灯轮流闪烁

四、用调用构件方式，实现红绿蓝的八种组合轮流闪烁

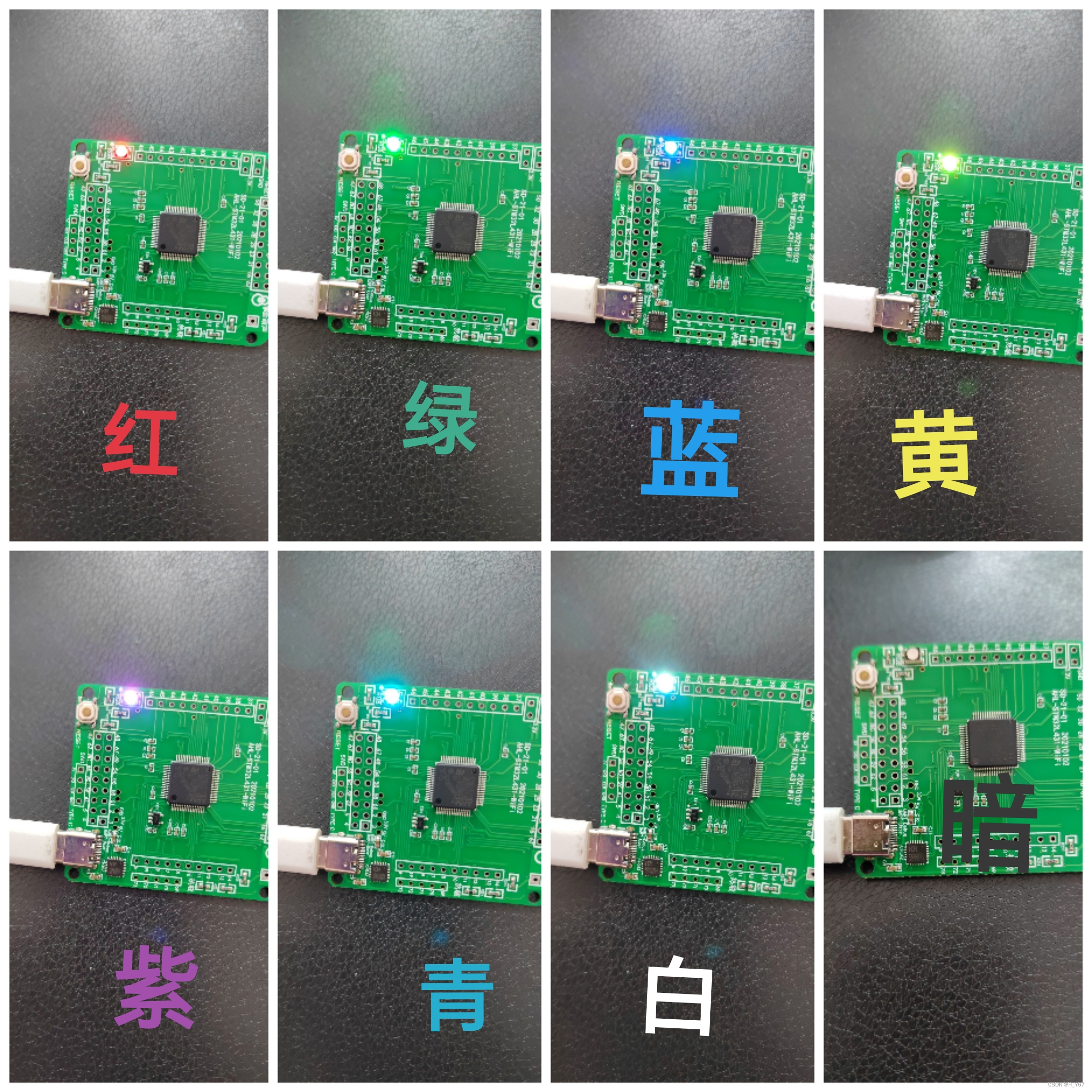

  • 目标：红、绿、蓝三灯及其组合共八种灯光轮流亮—灭—亮—灭循环
  • 闪烁顺序：暗、红、绿、黄（红+绿）、蓝、紫（红+蓝）、青（蓝+绿）、白（红+蓝+绿）
  • 用到的GPIO构件中主要API有：

①模块初始化（gpio_init）
函数原型：void gpio_init(uint16_t port_pin, uint8_t dir, uint8_t state)
参数说明：
port_pin：(端口号)|(引脚号)（如：(PTB_NUM)|(9) 表示为B口9号脚）
dir：引脚方向（0=输入，1=输出,可用引脚方向宏定义）
state：端口引脚初始状态（0=低电平，1=高电平）

	gpio_init(LIGHT_RED,GPIO_OUTPUT,LIGHT_OFF);	//初始化红灯
	gpio_init(LIGHT_GREEN,GPIO_OUTPUT,LIGHT_OFF);	//初始化绿灯
	gpio_init(LIGHT_BLUE,GPIO_OUTPUT,LIGHT_OFF);	//初始化蓝灯

②设置引脚状态（gpio_set）
函数原型：void gpio_set(uint16_t port_pin, uint8_t state)
参数说明：
port_pin：(端口号)|(引脚号)（如：(PTB_NUM)|(9) 表示为B口9号脚）
state：希望设置的端口引脚状态（0=低电平，1=高电平）

		gpio_set(LIGHT_RED,LIGHT_ON);  //红灯“亮”
		gpio_set(LIGHT_RED,LIGHT_OFF); //红灯“暗”

		gpio_set(LIGHT_GREEN,LIGHT_ON);  //绿灯“亮”
		gpio_set(LIGHT_GREEN,LIGHT_OFF); //绿灯“暗”

		gpio_set(LIGHT_BLUE,LIGHT_ON);  //蓝灯“亮”
		gpio_set(LIGHT_BLUE,LIGHT_OFF); //蓝灯“暗”

		//黄灯（红+绿）亮
		gpio_set(LIGHT_RED,LIGHT_ON);
		gpio_set(LIGHT_GREEN,LIGHT_ON);
		//黄灯暗
		gpio_set(LIGHT_RED,LIGHT_OFF);
		gpio_set(LIGHT_GREEN,LIGHT_OFF);

		//紫灯（红+蓝）亮
		gpio_set(LIGHT_RED,LIGHT_ON);
		gpio_set(LIGHT_BLUE,LIGHT_ON);
		//紫灯暗
		gpio_set(LIGHT_RED,LIGHT_OFF);
		gpio_set(LIGHT_BLUE,LIGHT_OFF);

		//青灯（绿+蓝）亮
		gpio_set(LIGHT_GREEN,LIGHT_ON);
		gpio_set(LIGHT_BLUE,LIGHT_ON);
		//青灯暗
		gpio_set(LIGHT_GREEN,LIGHT_OFF);
		gpio_set(LIGHT_BLUE,LIGHT_OFF);

		//白灯（红+绿+蓝）亮
		gpio_set(LIGHT_RED,LIGHT_ON);
		gpio_set(LIGHT_GREEN,LIGHT_ON);
		gpio_set(LIGHT_BLUE,LIGHT_ON);
		//白灯暗
		gpio_set(LIGHT_RED,LIGHT_OFF);
		gpio_set(LIGHT_GREEN,LIGHT_OFF);
		gpio_set(LIGHT_BLUE,LIGHT_OFF);
  • 具体实现main()
int main(void)
{
	volatile uint32_t mMainLoopCount;  //主循环次数变量

	gpio_init(LIGHT_RED,GPIO_OUTPUT,LIGHT_OFF);	//初始化红灯
	gpio_init(LIGHT_GREEN,GPIO_OUTPUT,LIGHT_OFF);	//初始化绿灯
	gpio_init(LIGHT_BLUE,GPIO_OUTPUT,LIGHT_OFF);	//初始化蓝灯

	while(1)
	{
		gpio_set(LIGHT_RED,LIGHT_ON);  //红灯“亮”
		printf("红灯：亮\n");   //串口输出灯的状态
		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		gpio_set(LIGHT_RED,LIGHT_OFF); //红灯“暗”
		printf("红灯：暗\n");  //串口输出灯的状态

		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		gpio_set(LIGHT_GREEN,LIGHT_ON);  //绿灯“亮”
		printf("绿灯：亮\n");   //串口输出灯的状态
		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		gpio_set(LIGHT_GREEN,LIGHT_OFF); //绿灯“暗”
		printf("绿灯：暗\n");  //串口输出灯的状态

		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		gpio_set(LIGHT_BLUE,LIGHT_ON);  //蓝灯“亮”
		printf("蓝灯：亮\n");   //串口输出灯的状态
		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		gpio_set(LIGHT_BLUE,LIGHT_OFF); //蓝灯“暗”
		printf("蓝灯：暗\n");  //串口输出灯的状态

		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//黄灯亮
		gpio_set(LIGHT_RED,LIGHT_ON);
		gpio_set(LIGHT_GREEN,LIGHT_ON);
		printf("红+绿=黄灯：亮\n");   //串口输出灯的状态
		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//黄灯暗
		gpio_set(LIGHT_RED,LIGHT_OFF);
		gpio_set(LIGHT_GREEN,LIGHT_OFF);
		printf("红+绿=黄灯：暗\n");  //串口输出灯的状态

		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//紫灯亮
		gpio_set(LIGHT_RED,LIGHT_ON);
		gpio_set(LIGHT_BLUE,LIGHT_ON);
		printf("红+蓝=紫灯：亮\n");   //串口输出灯的状态
		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//紫灯暗
		gpio_set(LIGHT_RED,LIGHT_OFF);
		gpio_set(LIGHT_BLUE,LIGHT_OFF);
		printf("红+蓝=紫灯：暗\n");  //串口输出灯的状态

		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//青灯亮
		gpio_set(LIGHT_GREEN,LIGHT_ON);
		gpio_set(LIGHT_BLUE,LIGHT_ON);
		printf("绿+蓝=青灯：亮\n");   //串口输出灯的状态
		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//青灯暗
		gpio_set(LIGHT_GREEN,LIGHT_OFF);
		gpio_set(LIGHT_BLUE,LIGHT_OFF);
		printf("绿＋蓝=青灯：暗\n");  //串口输出灯的状态

		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//白灯亮
		gpio_set(LIGHT_RED,LIGHT_ON);
		gpio_set(LIGHT_GREEN,LIGHT_ON);
		gpio_set(LIGHT_BLUE,LIGHT_ON);
		printf("红+绿+蓝=白灯：亮\n");   //串口输出灯的状态
		for(mMainLoopCount=0;mMainLoopCount<=10000000;mMainLoopCount++){}
		//白灯暗
		gpio_set(LIGHT_RED,LIGHT_OFF);
		gpio_set(LIGHT_GREEN,LIGHT_OFF);
		gpio_set(LIGHT_BLUE,LIGHT_OFF);
		printf("红+绿+蓝=白灯：暗\n");  //串口输出灯的状态
	}
}
  • 运行结果
    在这里插入图片描述在这里插入图片描述

    用调用构件方式，实现红绿蓝的八种组合轮流闪烁

H_Y67
关注
  • 16
    点赞
  • 踩
  • 8
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
专栏目录
数字系统实验：三位数码管
君陌的博客
03-18 1万+
一、日志（2019.3.4完成） 1.1、3位数码管实验下载： 在下载时首先要查看芯片的状态，是否与实际芯片相符，通过assignment->device进行查看，由于我的板子是cyclone||-ep2c5t144c8，便设置。如果不设置的话，在下载的过程中会报错，提示板子的型号不正确。 选好板子后再通过assignment->pins进行针脚设置。之后再进行全编译，为process...
stm32L431的寄存器手册（AN4312 Application note）
12-19
关于stm32L4x1系列的芯片的寄存器手册，里面描述了所有外设的寄存器，我也是找了好久才找到，非常适合喜欢用寄存器做开发的人用（AN4312 Application note）
（实测可用）STM32CubeMX教程-STM32L431RCT6开发板（GPIO输出）点亮LED灯
zhej2014的博客
04-01 1643
一、开发板平台简介： （1）开发板主芯片型号：STM32L431RCT6 （2）开发板主芯片封装：LQFP-64_10x10x05P （3）开发板主芯片内核：ARM® Cortex®-M4 （4）开发板主芯片主频：80MHz （5）开发板主芯片Flash大小：256KB （6）开发板主芯片RAM大小：64KB （7）其他外设：请参考芯片手册https://atta.szlcsc.com/upload/public/pdf/source/20161229/1482979391205.pdf
STM32L431 HAL库开发例程.rar
08-25
STM32L431 HAL库开发例程 ，包括GPIO-Exti/FLASH/ADC/Sleep/ShutDown/LpRun 例程，以上代码已应用于项目，正确无误。
STM32L431RCT6定时器的使用以及微秒级延时的实现
weixin_53331739的博客
06-25 1831
STM32L431xx 系列有 1 个高级定时器（TIM1）, 3 个通用定时器（TIM2、TIM15、TIM16），两个基本定时器（TIM6、TIM7），还有两个低功耗定时器（LPTIM1、LPTIM2）。计算器的时钟频率CK_CNT=fck_psc/(PSC+1)=80Mhz/(80-1+1)=1Mhz。因此所以预分频系数设置为80。1、设置TMI2参数：参照数据手册中的RCC时钟树，TIM2内部时钟来源是ABP1。下面TIM2为例实现us级的延时。，得到的计时器更新中断频率即为。
嵌入式系统专业术语以及AHL-STM32L431运行示例程序
最新发布
m0_63844603的博客
03-11 1138
只读存储器(Read Only Memory,ROM),ROM有固定ROM、可编程ROM(Programmable Red-Only Memory,PROM)和可擦除ROM(Erasable Programmable Read-Only Memory,EPROM)3种。(2)贴片封装:贴片封装直接焊接到PCB表面。通过观察开发板中颜色的变化发现与书本中的一致，即按照红、绿、黄、蓝、紫、青、白的顺序一次点亮并且循环反复，用手触摸主板上“热敏”字样时、黄灯闪烁3次，用手触摸“金葫芦”时，白灯闪烁3次。
嵌入式软硬件+STM32L431RCT6原理图+STM32新手学习+RTC/SPI/485等常用外设
04-18
嵌入式软硬件开发是现代电子技术中的一个重要领域，它涉及到微控制器（MCU）的使用，如STM32L431RCT6，来控制和管理设备的各种功能。STM32系列是意法半导体（STMicroelectronics）推出的一系列基于ARM Cortex-M内核...
STM32L431（GD32F303 PINtoPIN）最小系统开发板（已验证）
10-23
STM32L431与GD32F303是两种不同的微控制器，它们都是基于ARM Cortex-M4内核的32位微处理器，广泛应用于嵌入式系统设计。这两种芯片都由知名的半导体公司生产，STM32L431由意法半导体（STMicroelectronics）制造，GD...
PZ6806L-STM32F1综合测试程序_PZ6806L_天嵌2440开发板Uboot源代码_
09-30
《普中PZ6806L STM32F1综合测试程序与天嵌2440开发板Uboot源代码解析》 在嵌入式系统开发领域，STM32系列微控制器因其丰富的资源和高性能而备受青睐。本文将深入探讨标题为“PZ6806L-STM32F1综合测试程序”的项目，...
stm32L431使用待机模式进入低功耗运行，使用wakeup引脚和rtc闹钟的方式唤醒
05-28
综上所述，STM32L431的低功耗运行主要依赖于待机模式，通过Wakeup引脚和RTC闹钟的组合，可以实现灵活的唤醒策略。在实际应用中，开发者需要结合CubeMX的配置和Keil工程的编程，确保所有设置正确无误，以达到预期的低...
STM32L系列最全数据手册
03-25
STM32L系列最全的数据数据手册，在低功耗部分配置部分有适当的中文标注。
（实测可用）STM32L431RCT6开发板-实验6 串口DMA收发实验
zhej2014的博客
12-06 2716
1、开发板资源简介 （1）开发板主芯片型号：STM32L431RCT6 （2）开发板主芯片封装：LQFP-64_10x10x05P （3）开发板主芯片内核：ARM® Cortex®-M4 （4）开发板主芯片主频：80MHz （5）开发板主芯片Flash大小：256KB （6）开发板主芯片RAM大小：64KB
（实测可用）STM32L431RCT6开发板-实验4 串口printf打印实验
zhej2014的博客
11-30 1030
1、开发板资源简介 （1）开发板主芯片型号：STM32L431RCT6 （2）开发板主芯片封装：LQFP-64_10x10x05P （3）开发板主芯片内核：ARM® Cortex®-M4 （4）开发板主芯片主频：80MHz （5）开发板主芯片Flash大小：256KB （6）开发板主芯片RAM大小：64KB
计算机设计大赛物联网专项赛专栏
nimo观察者
04-16 7982
2022年（第15届）中国大学生计算机设计大赛物联网专项赛公告
（实测可用）STM32CubeMX教程-STM32L431RCT6开发板研究（ADC）
zhej2014的博客
04-23 6272
一、开发板平台简介： 1、开发板资源简介 （1）开发板主芯片型号：STM32L431RCT6 （2）开发板主芯片封装：LQFP-64_10x10x05P （3）开发板主芯片内核：ARM® Cortex®-M4 （4）开发板主芯片主频：80MHz （5）开发板主芯片Flash大小：256KB （6）开发板主芯片RAM大小：64KB （7）其他外设：请参考芯片手册https://atta.szlcsc.com/upload/public/pdf/source/20161229/1482979..
STM32CubeMX5.1.0使用教程，以STM32L431为例（二）：新建工程、时钟、gpio
笨笨木木的博客
03-14 9131
这里，我们使用STM32CubeMX新建一个工程感受其强大
STM32L431低功耗调试,退出低功耗模式后SPI读写外部FLASH出错
qq_42233644的博客
10-30 1784
STM32L4退出低功耗后SPI读写出错 现象描述： 单片机低功耗唤醒后，SPI读写外部FLASH出错 使用单片机型号： stm32L431 库函数版本： HAL库2017版 查找问题方案： 进入低功耗前打印出SPI的相关寄存器，低功耗唤醒后，再配置完SPI后，再次打印出SPI对应的寄存器，比较寄存器配置，发现SPI相关寄存器在进低出功耗前后并无变化，然后打印了SPI相关管脚配置的寄存器GPIOB->MODER,发现
【STM32Cube_03】使用GPIO点亮一个LED
Mculover666的博客（嵌入式）
07-09 7197
文章目录1. 准备工作硬件准备软件准备2.生成MDK工程 — 以点亮一个LED为例选择芯片型号配置时钟源配置GPIO引脚配置时钟树配置工程生成代码3. 在MDK中编写、编译、下载用户代码 1. 准备工作 硬件准备 首先需要准备一个开发板，这里我准备的是STM32L4的开发板。 软件准备 需要安装好Keil - MDK及芯片对应的包，以便编译和下载生成的代码。 2.生成MDK工程 — 以点亮一个LE...
STM32L431xx：超低功耗ARM Cortex-M4 32位微控制器数据手册
“STM32L431xx 数据手册” ...STM32L431xx 微控制器以其卓越的低功耗性能、强大的处理能力、丰富的外设接口和灵活的封装选项，成为了嵌入式系统设计中的理想选择，特别是在对能效和处理速度有较高要求的应用中。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
