嵌入式作业3——STM32L431RCT6芯片型号标识信息以及片内Flash区和片内RAM区的大小、地址范围

---

通过以ARM Cortex-M4为核心的STM32L4系列MCU，由该MCU的存储器映像、中断源与硬件最小系统构建出一种通用嵌入式计算机（AHL-STM32L431）。本博客主要介绍STM32L4系列MCU的型号信息以及该芯片的Flash区和RAM区的存储器映像

一、STM32L4系列MCU的命名规则

STM32L4系列MCU是意法半导体（ST）公司于2016年开始陆续推出基于M4内核带FPU处理器的超低功耗微控制器，工作频率为80MHz，与所有ARM工具和软件兼容。内部硬件模块主要包括GPIO、UART、Flash、RAM、SysTick、Timer、PWM、RTC、Incapture、12位A/D、SPI、I2C与TSC。该系列包含不同的产品线：STM32L4x1基本型系列），STM32L4x2~6为不同USB体系及LCD等模块的扩展型MCU，满足不同应用的选型需要。

认识一个MCU，从了解型号含义开始，主要包括芯片家族、产品类型、具体特性、引脚数目、Flash大小、封装类型以及温度范围等。

1.STM32系列芯片命令字段说明

STM32系列芯片的命名格式为 STM32 X AAA Y B T C

字段	说明	取值
STM32	芯片家族	表示32位MCU
X	产品类型	F表示基础型； L表示超低功耗型； W表示无线系统芯片
AAA	具体特性	取决于产品系列： 0xx表示入门级MCU； 1xx表示主流MCU； 2xx表示高性能MCU； 4xx表示高性能微控制器，具有DSP和FPU指令； 7xx表示配备ARM Cortex-M7内核的超高性能MCU
Y	引脚数目	T表示36； C表示48； R表示64； V表示100； Z表示144； B表示208； N表示126
B	Flash大小	8表示64KB； C表示256KB； E表示256KB； I表示2048KB
T	封装类型	T表示LQFP封装（塑料薄方封装）； H表示BGA封装（球栅阵列封装）； I表示UFBGA封装
C	温度范围	6/A 表示-40℃ ~ +85℃； 7/B表示-40℃ ~ +105℃； 3/C表示-40℃ ~ +125℃； D表示-40℃ ~ +150℃

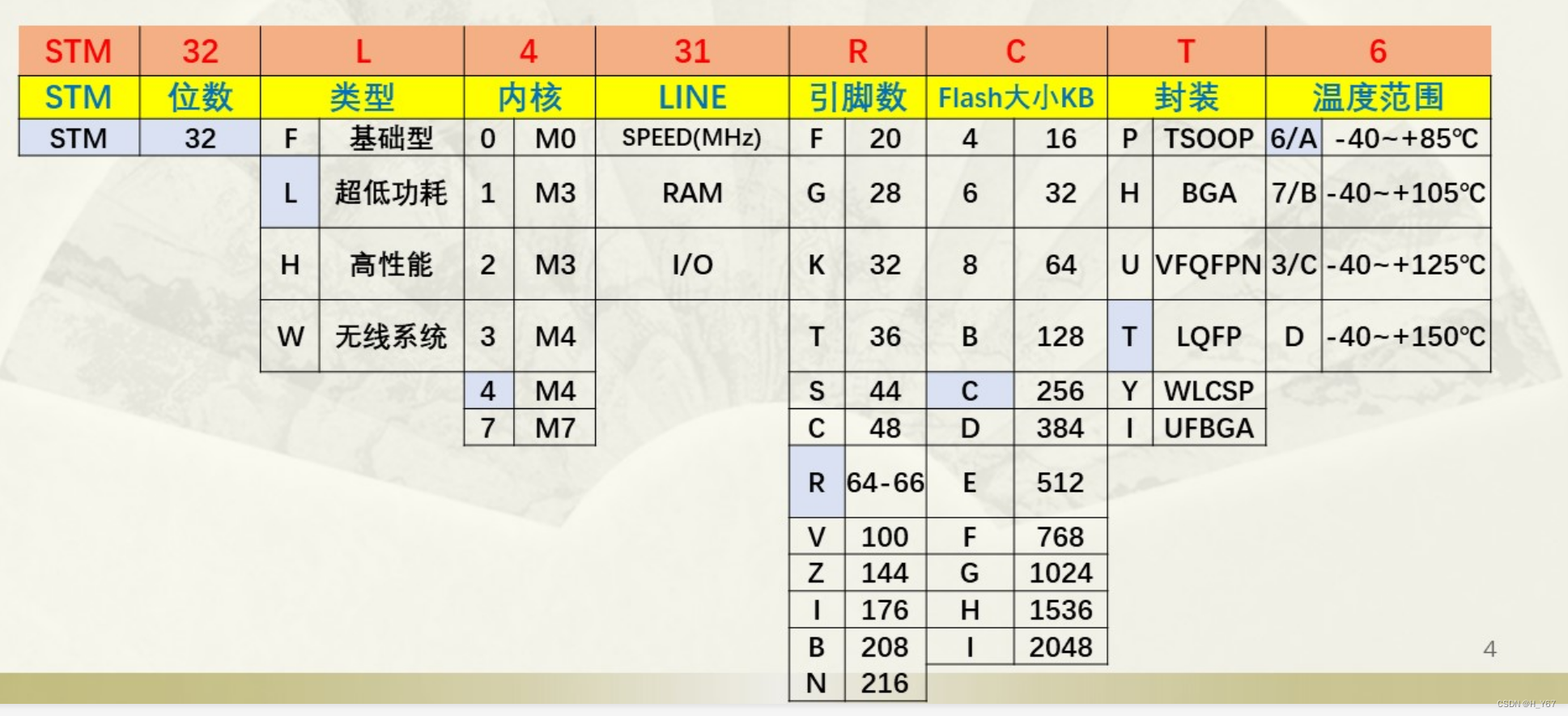

2.STM32L431RCT6芯片型号标识信息

对照上述的命名格式，可以从STM32L431RCT6芯片型号得到的信息有：
STM32L431RCT6芯片是属于32位的MCU，超低功耗型，高性能微控制器，引脚数为64，Flash大小为256KB，封装形式为64引脚LQFP封装；工作范围为-40℃ ~ +85℃

二、STM32L4存储器映像

ARM Cortex-M处理器直接寻址空间为4GB，地址范围为0x0000_0000~0xFFFF_FFFF。
所谓存储器映像，是指把这4GB空间当作存储器来看待，分成若干区间，都可安排一些什么实际的物理资源。

关于存储空间的使用，主要记住片内Flash区和片内RAM区的存储器映像。
因为中断向量、程序代码、常数放在片内Flash中，在源程序编译后的链接阶段需要使用的链接文件中，需要含有目标芯片Flash的地址范围以及用途等信息，才能顺利生成机器码。
在产生的链接文件中还需要包含RAM的地址范围及用途等信息，以便生成机器码来准确定位全局变量、静态变量的地址及堆栈指针。

1.片内Flash区的存储器映像——存储中断向量、程序代码、常数等

	片内Flash区的存储器映像
大小	256KB
地址范围	0x0800_0000~0x0803_FFFF（注意起始地址不是从0x0000_0000开始）
扇区大小	2KB
扇区数	128个

2.片内RAM区的存储器映像——存储全局变量、静态变量、临时变量（堆栈空间）等

STM32L4片内RAM为静态随机存储器（SRAM），分成SRAM1和SRAM2。大小为64KB，地址范围为0x0200_0000~0x2000_FFFF。

	SRAM1	SRAM2
大小	48KB	16KB
地址范围	0x0200_0000~0x2000_BFFF	0x0200_C000~0x2000_FFFF

STM32L4芯片堆栈空间的使用方向是向小地址方向进行的，因此将堆栈的的栈顶设置为RAM地址的最大值。这样，全局变量及静态变量从RAM的低地址向高地址方向使用，堆栈从RAM的最高地址向低地址方向使用，从而减少重叠错误。(⊙v⊙)~
