工程概论—勤工助学管理系统

第一章 需求建模

1.1项目功能介绍

勤工助学管理系统是一款专为高校设计的系统，旨在帮助学生更好地管理勤工助学活动。以下是该系统的详细功能介绍：

• 教师身份:

1. 岗位发布与管理：系统允许教师勤工助学岗位，详细描述岗位需求、工作内容、待遇等信息。管理员可以对已发布的岗位进行管理，如修改、删除等。

2. 岗位信息查询：教师可以在系统中查询岗位详细信息，如岗位的发布时间、工作内容、待遇等。系统还会以柱状图，折线图等方式展示岗位的统计信息。

3. 学生申请的审核与展示：教师可以在系统中查询学生申请岗位的详细信息，教师可以对对学生的申请进行审核。

4. 学生评分：教师可以对已完成工作的学生进行打分，评级。

5. 导出数据功能：教师可以将系统中的岗位信息列表导出成excel表格。

• 学生身份:

1. 岗位信息查询：学生可以在系统中查询岗位详细信息，如岗位的发布时间、工作内容、待遇等。系统还会以柱状图，折线图等方式展示岗位的统计信息。

2. 学生申请：学生可以在系统中搜索并申请感兴趣的岗位。系统会自动将学生的申请发送给教师。

3. 导出数据功能：学生可以将系统中的岗位信息列表导出成excel表格。

4. 学生申请展示：学生可以在系统中查询自己申请岗位的详细信息，当前的审批状态等等。

本次我实现的内容如下：

		学生			教师
前端	实名认证页面	申请列表页面	申请详情页面	学生评分页面	实名认证页面	申请列表页面
	申请详情页面
后端	学生实名认证	登陆令牌开发	岗位申请开发	岗位信息管理	教师实名认证	登陆令牌实现
	撤销岗位申请			学生评分功能	岗位申请审批
绘图	统计查询用例图	统计查询顺序图	统计查询活动图	学生评分用例图	学生评分顺序图	学生评分活动图
	统计查询用例图			学生评分用例图

1.2用例图

学生查询岗位信息的前提是完成登录，导出岗位统计信息是查询岗位统计信息的扩展功能。

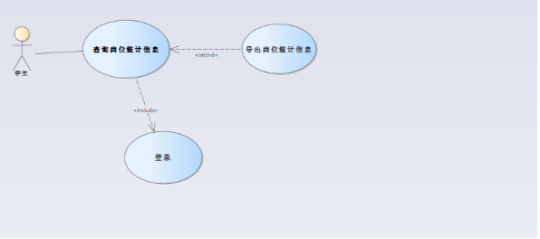

图1-1 学生岗位统计功能用例图

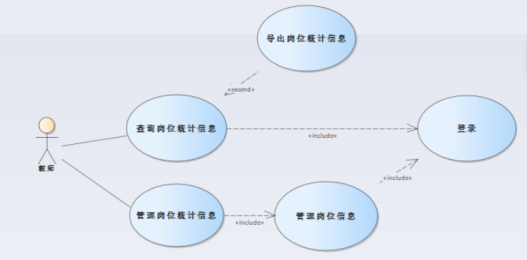

教师查询岗位信息的前提是完成登录，导出岗位统计信息是查询岗位统计信息的扩展功能。

教师管理岗位统计信息的前提是管理岗位信息，管理岗位信息的前提是登录。

图1-2 教师岗位统计功能用例图

教师学生评分的前提是完成登录，导出学生评分是学生评分的扩展功能，导出学生评分是递交企业的前提

图1-3 学生评分功能用例图

1.3用例规约

1. 学生评分功能用例规约

用例名称：学生评分功能

前置条件：

1. 教师已登录系统。

2. 存在可评分的学生。

后置条件：

1. 评分结果已保存至数据库。

基本流：

1. 教师选择一个完成工作的学生，进入评分页面。

2. 教师输入评分值（1-5分）。

3. 系统验证输入的评分值是否在有效范围内。

4. 系统将评分值保存至数据库，并提示“评分成功”。

备选流：

1. 无效评分值：当输入的评分值不在1-5分范围内时，系统提示“评分值应在1-5分之间”。

2. 重复评分：若学生对同一个岗位进行了重复评分，系统提示“您已对该岗位进行过评分，不能重复评分”。

2. 查询岗位统计功能用例规约

用例名称：查询岗位统计功能

前置条件：

1. 学生已登录系统。

2. 系统中有岗位数据。

后置条件：

1. 统计结果已展示给学生。

基本流：

1. 学生选择“查询岗位统计”功能，进入统计页面。

2. 系统根据数据库中的岗位记录，计算每个岗位部门的人数，申请人数等信息。

3. 系统将统计结果显示给学生。

4. 学生查看完统计结果后，可以返回主页面或进行其他操作。

备选流：

1. 若系统中不存在岗位记录，系统提示“暂无统计数据”。

第二章 分析建模

2.1系统顺序图

1. 学生评分

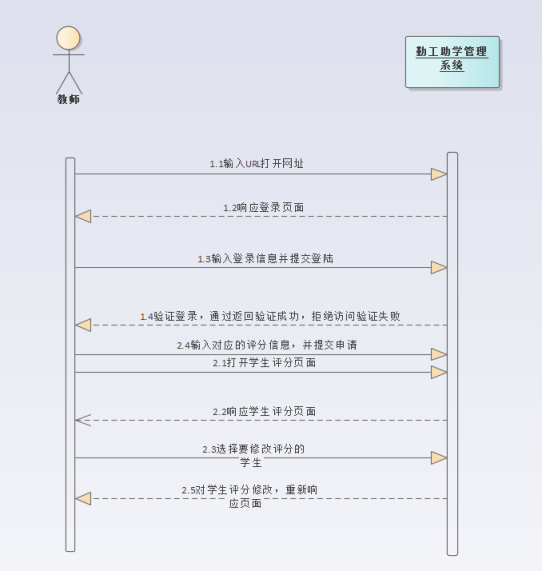

图2-1 学生评分功能顺序图

2.2活动图

1. 学生查询统计信息

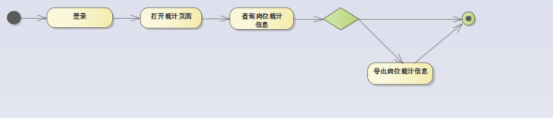

图2-2 学生查询统计活动图

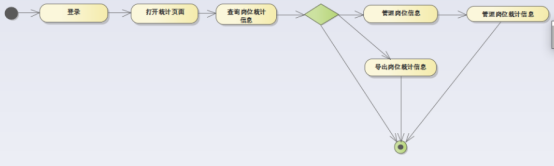

2. 教师查询统计信息

图2-3 教师查询统计活动图

3. 学生评分功能

图2-4 学生评分功能活动图

第三章 设计建模

3.1技术选择

在开发勤工助学管理系统时，我们选择了以下技术栈：

后端：

l Java Spring：作为核心框架，Spring提供了依赖注入、事务管理等功能，使得开发更为高效。

l Spring MVC：用于构建Web应用程序的模型-视图-控制器（MVC）架构，使得前端和后端的逻辑分离。

l MyBatis Plus：一个强大的持久层框架，简化了数据库操作，提供了CRUD等常用功能的封装。

数据库：

l MySQL：开源、流行的关系型数据库，提供稳定、高效的数据存储服务。

前端：

l Vue.js：用于构建用户界面的渐进式JavaScript框架。

l Element UI：基于Vue的UI组件库，提供了丰富的界面元素和功能。

版本控制与协同开发：

l GitHub：作为版本控制系统，方便团队成员协同开发、管理和跟踪代码变更。

3.2架构设计

l 表现层（Presentation Layer）：这是用户直接交互的部分，包括Web界面和相关的用户输入/输出处理。使用Spring MVC和Vue.js实现。

l 业务逻辑层（Business Logic Layer）：在这一层，核心的逻辑处理和数据验证都在这里执行。Spring框架用于处理这些任务。

l 数据访问层（Data Access Layer）：MyBatis Plus负责与数据库的交互，包括数据的增删改查等操作。

l 数据持久层（Persistence Layer）：这是与数据库直接交互的部分，MyBatis Plus和MySQL数据库共同工作在这一层。

l 版本控制与协同开发（Version Control & Collaborative Development）：使用GitHub进行代码管理和协同开发，通过Pull Request等方式进行代码审查。

3.3类的设计

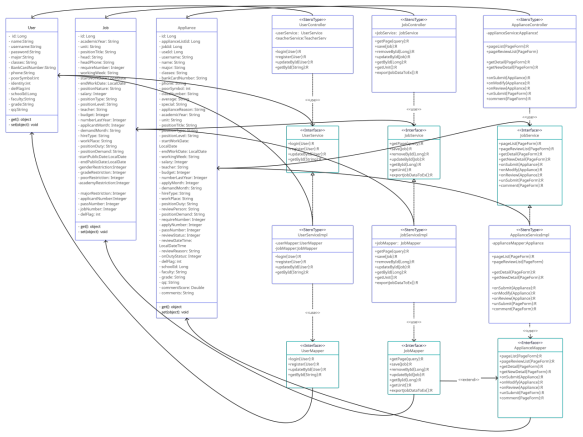

整体类图：

图3-1 整体类图

3.4 数据库设计

用户数据库：

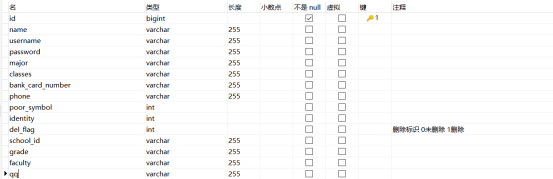

图3-2 用户数据库展示图

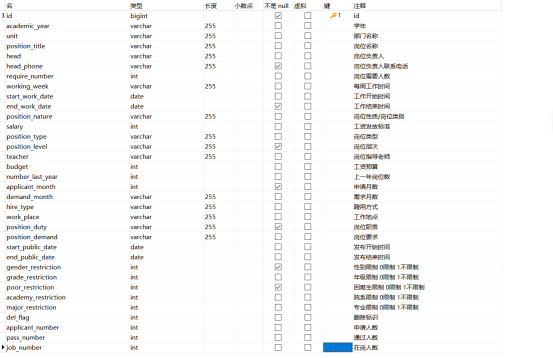

岗位信息数据库：

图3-3 岗位信息数据库展示图

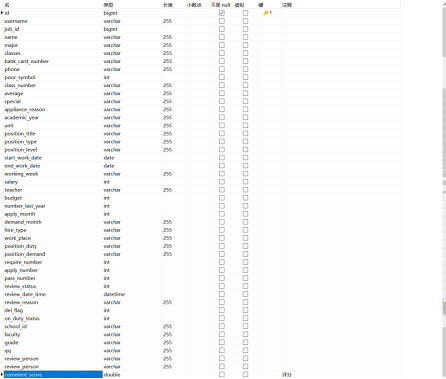

申请记录数据库：

图3-4 申请记录数据库展示图

第四章 实现

4.1 整体代码结构

1.接收参数类dto

用于接收前端传递参数

图4-1 dto接受参数类展示图

2.实体类entity

将dto参数放入实体类中进行逻辑处理

图4-2 实体类展示图

3.返回类型vo

将entity参数放入vo类并返回给前端

图4-3 返回类型vo类展示图

4. 控制层（Controller层）

用于编写逻辑接收前端参数

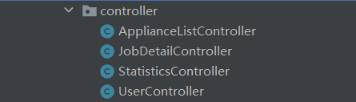

图4-4 Controller类展示图

5. 服务层（Service层）

用于编写逻辑接收对参数处理

图4-5 Service类展示图

6. 数据注入层（Mapper层）

用于编写逻辑接收返回参数给前端

图4-6 Mapper类展示图

4.2 实现

1. 代码（代码中有详细注解）

前端：jiangyx111/part-time-job-web (github.com) (master分支)

后端：Haite913/part-time-job-server: 勤工系统-server (github.com) (master分支)

2、运行结果（展示部分页面）

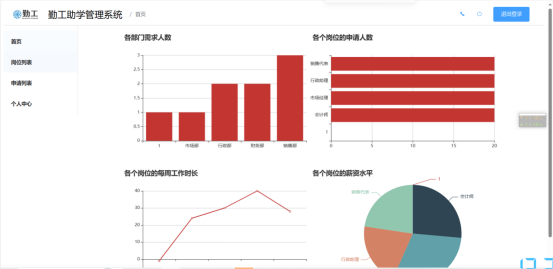

统计页面：

图4-7 统计页面展示图

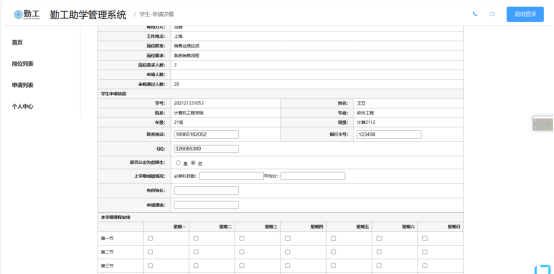

申请详情页面：

图4-8申请详情页面展示图

4.3 技术选型

1. 前端：Vue+Element

2. 后端：Spring

3. 数据库：MySql+MyBatis+MyBatis-Plus

4. 管理协同开发：github

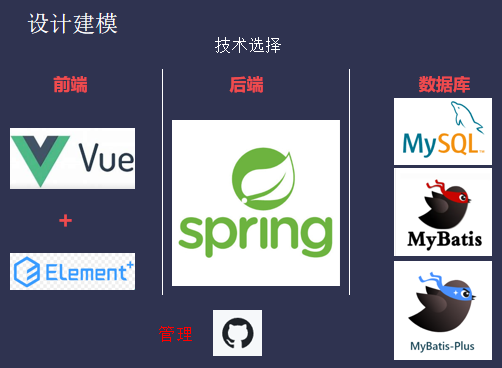

图4-9 技术选型展示图

4.4 实现过程

• 实现时长：

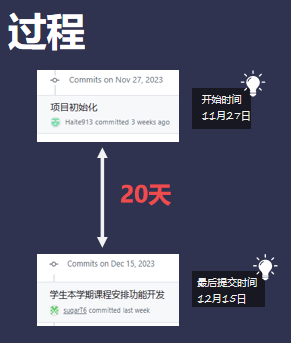

图4-10 实现时长展示图

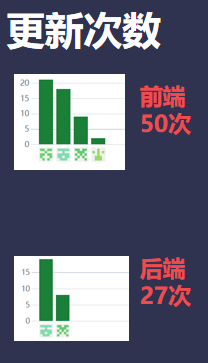

• 更新次数：

图4-11 更新次数展示图

第五章 总结

本次实验实现了以下目标：学习和掌握勤工助学管理系统的基本原理和功能；学会使用Java Spring框架进行后端开发；熟悉Spring MVC和MyBatis Plus在Web应用程序中的应用；掌握MySQL数据库的使用和管理；熟悉Vue.js和Element UI前端框架的使用；通过实际操作，提高团队协作和解决问题的能力。

通过本次实验，成功地开发出了一款勤工助学管理系统，实现了预定的功能，并进行了系统测试和优化。该系统具有用户友好的界面，强大的后台管理功能，能够满足高校学生和教师的需求。

在实验过程中，也遇到了一些问题和挑战，例如前后端联调问题、数据库与实体类设计问题等。为了进一步提高系统的质量和稳定性，采取以下措施：

前后端联调问题：随着接口与页面的不断增加，需要不断进行前后端联调，以确保功能正常运行，借助浏览器调试工具，idea调试工具以及postman等软件。数据库与实体类设计问题： 绘制活动图，顺序图，用例图对系统设计有个清晰的认识，再设计类图，对数据库和实体类设计进行规范
