【架构分析】MESA （EGL/GLES）架构分析

最新推荐文章于 2024-06-02 15:33:53 发布
最新推荐文章于 2024-06-02 15:33:53 发布
阅读量1w 收藏 92
点赞数 16
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/HaoBBNuanMM/article/details/109054106
版权

目录



背景介绍

MESA 软件架构

非-Gallium3D 架构

Gallium3D 架构

Intel i915 Backend

VirtIO-GPU Backend

核心数据结构层次关系

MESA 核心函数调用时序

非Gallium3D架构

eglGetDisplay调用时序

eglInitialize调用时序

eglCreateContext调用时序

eglCreateWindowSurface调用时序

eglMakeCurrent调用时序

eglSwapBuffers调用时序

glFlush调用时序

Gallium3D架构

Gallium3D-eglInitialize 时序图

Gallium3D- eglCreateContext时序图

Gallium3D- glFlush时序图



背景介绍

GPU的user space driver是GPU厂商的技术核心模块，迫于kernel的GPL license 要求kernel的GPU driver必须开源，所以GPU 厂商将GPU的核心技术代码实现在user space的EGL和GLES相关库并以binary的形式发布保护核心IP.

MESA 是一个开源的graphics库，它提供了一个EGL和GLES 的user space driver的参考实现，但MESA不限于支持EGL和GLES，参考https://www.mesa3d.org可以看到它几乎支持所有GPU上的API

本文基于MESA 18.0.5版本对它EGL/GLES的实现进行了架构和关键时序的分析，MESA 代码下载：https://archive.mesa3d.org//



MESA 软件架构

MESA 可以分为非-Gallium3D 与 Gallium3D两种架构

非-Gallium3D 架构

MESA 非Gallium3D 架构

早期的MESA架构中，vendor DRI driver（比如上图的intel i915 显卡驱动）和mesa 库耦合比较紧密，跨平台移植较为困难



Gallium3D 架构

Intel i915 Backend

MESA Gallium3D 架构 + i915 backend

 MESA演进为Gallium3D架构后，可以通过Gallium模块+不同平台相关的Backend实现，进一步分割了Vendor HW driver 模块以及与平台窗口系统有关的WinSys 模块（软件架构设计模式仁者见仁，是不是搞的更复杂了。。。）



VirtIO-GPU Backend

MESA Gallium3D 架构 + VirtIO-GPU Backend



Gallium3D架构由于backend模块独立（即Vendor HW driver 模块以及与平台窗口系统有关的WinSys 模块独立），所以Gallium3D可以选择不同的backend，比如上图某个Hypervisor虚拟机的方案商可以通过采用MESA-Gallium3D + virtIO-GPU backend在Guest VM中实现虚拟GPU了功能，在Host VM中通过libvirglrenderer 来替Guest VM的应用响应3D GPU的绘图命令



核心数据结构层次关系

核心数据结构层次关系图



MESA的核心数据结构很多很复杂，上图列举了一些核心数据结构主要强调了它们的层次关系，即上层使用下层的抽象结构（比如 函数指针调用），下层为上次做具体的实现（比如具体的函数实现），虽然是C代码但设计理念基本上与C++的继承类似



MESA 核心函数调用时序

非Gallium3D架构

eglGetDisplay调用时序

eglGetDisplay时序图



eglInitialize调用时序

eglInitialize调用时序



eglCreateContext调用时序

eglCreateContext调用时序



eglCreateWindowSurface调用时序

eglCreateWindowSurface调用时序



eglMakeCurrent调用时序

eglMakeCurrent调用时序



eglSwapBuffers调用时序

eglSwapBuffers调用时序



glFlush调用时序

glFlush调用时序



Gallium3D架构

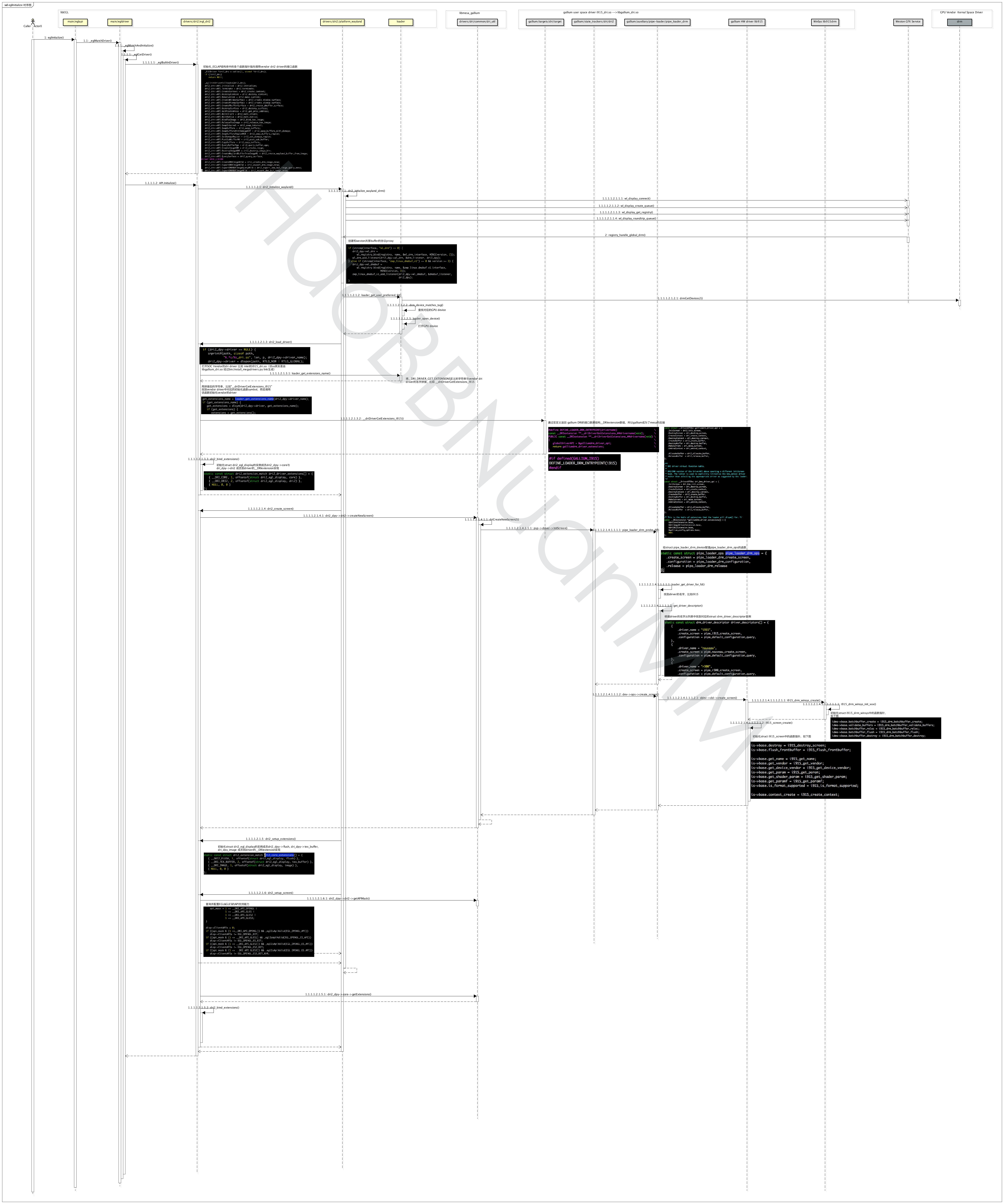

Gallium3D-eglInitialize 时序图

Gallium3D-eglInitialize 时序图





Gallium3D- eglCreateContext时序图

Gallium3D- eglCreateContext时序图



Gallium3D- glFlush时序图

Gallium3D- glFlush时序图



从上面的几个Gallium3D的时序图可以看出，对比非Gallium3D架构，Vendor和平台相关的实现移到了HW Vendor Driver和WinSys 模块的具体实现中，libmesa_dri_drivers 面向Gallium3D提供的接口实现EGL和GLES的调用，实现了API OS HW的三层分割
