pyecharts绘制组合图表

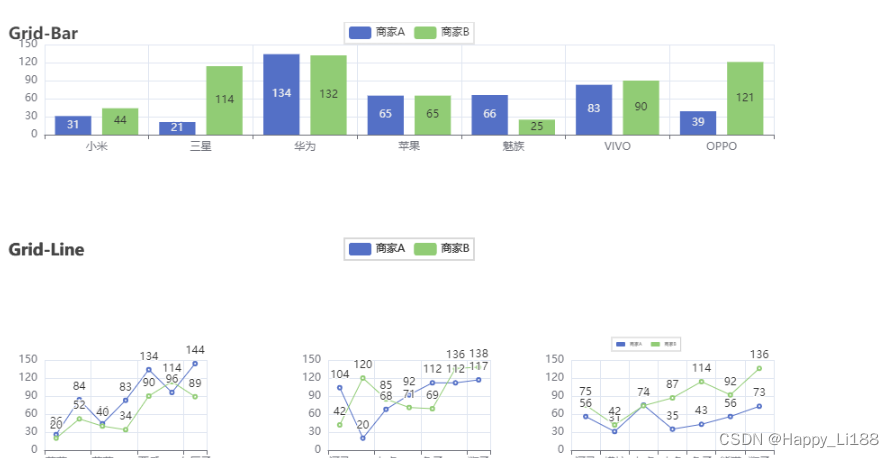

并行多图

  pyecharts.charts的Grid类表示并行排列的组合图表，它可以采用左右布局或上下布局的方式显示多个图表。Grid类中包含一个add()方法,使使用add()方法可以为组合图表添加配置项。 add()方法的语法格式如下：

add(self, chart, grid_opts, grid_index=0，is_control_axis_index=False)

该方法的参数含义如下。

chart：表示图表。

grid_opts：表示直角坐标系配置项。

grid_index：表示直角坐标系网格索引，默认为0。

is_control_axis_index：表示是否由自己控制坐坐标轴索引，默认为False。

from pyecharts import options as opts
from pyecharts.charts import Bar, Grid, Line
from pyecharts.faker import Faker

bar = (
    Bar()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(title_opts=opts.TitleOpts(title="Grid-Bar"))
)
line = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        legend_opts=opts.LegendOpts(pos_top="48%"),
    )
)

line1 = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        legend_opts=opts.LegendOpts(pos_top="48%"),
    )
)

line2 = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        # 通过联合控制pos_bottom, pos_top, pos_left, pos_right这四个参数，
        # 可以精细控制在图例在画布中的任意布局。
        legend_opts=opts.LegendOpts(
                                    pos_bottom="10%",pos_top="70%",
                                    pos_left="75%",pos_right="5%",

                                    # 通过控制图例里面的文字字号大小和矩形块大小，实现整个图例到缩放
                                    textstyle_opts= opts.TextStyleOpts(font_size=5),
                                    item_width=10,item_height=5,
                                   ),
    )
)

# 【组合图表： 并行多图】
grid = (
    Grid()
    # 通过联合控制pos_bottom, pos_top, pos_left, pos_right这四个参数，
    # 可以精细控制图表在画布中的任意布局。
    .add(bar, grid_opts=opts.GridOpts(
                                      pos_bottom="75%",pos_top="5%",
                                      pos_left="5%",pos_right="5%",
                                     ))

    .add(line, grid_opts=opts.GridOpts(
                                      pos_bottom="5%",pos_top="75%",
                                      pos_left="5%",pos_right="75%",
                                     ))

    .add(line1, grid_opts=opts.GridOpts(
                                      pos_bottom="5%",pos_top="75%",
                                      pos_left="40%",pos_right="40%",
                                     ))

    .add(line2, grid_opts=opts.GridOpts(
                                      pos_bottom="5%",pos_top="75%",
                                      pos_left="70%",pos_right="5%",
                                     ))
)

grid.render_notebook()

顺序多图

  pyecharts.charts的Page类表示顺序显示的组合图表，它可以在同一网页中按顺序渲染多个图表。Page类的构造方法的语法格式如下所示：

Page (page_title="Awesome-pyecharts", js host= "",
      interval=1, layout=PageLayoutOpts())

该方法的参数含义如下。

page_title：表示HTML网页的标题。

js_host：表示远程的主机地址，默认为“https://assets.pyecharts.org/assets/”。

interval：表示图例的间隔，默认为1。

layout：表示布局配置项。

Page类提供了一个add()方法，使用add()方法可以为组合图表添加配置项。


from pyecharts import options as opts
from pyecharts.charts import Bar, Grid, Line, Page
from pyecharts.faker import Faker

bar = (
    Bar()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(title_opts=opts.TitleOpts(title="Grid-Bar"))
)
line = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        legend_opts=opts.LegendOpts(pos_top="48%"),
    )
)

line1 = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        legend_opts=opts.LegendOpts(pos_top="48%"),
    )
)

line2 = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        # 通过联合控制pos_bottom, pos_top, pos_left, pos_right这四个参数，
        # 可以精细控制在图例在画布中的任意布局。
        legend_opts=opts.LegendOpts(
                                    pos_bottom="10%",pos_top="70%",
                                    pos_left="75%",pos_right="5%",

                                    # 通过控制图例里面的文字字号大小和矩形块大小，实现整个图例到缩放
                                    textstyle_opts= opts.TextStyleOpts(font_size=5),
                                    item_width=10,item_height=5,
                                   ),
    )
)

# 【组合图表： 顺序多图】
page = Page(layout=Page.DraggablePageLayout) # 可拖拽布局
page.add(bar, line, line1, line2)


#page.render_notebook()

page.render('D:\\pyecharts\\DraggablePageLayout.html')

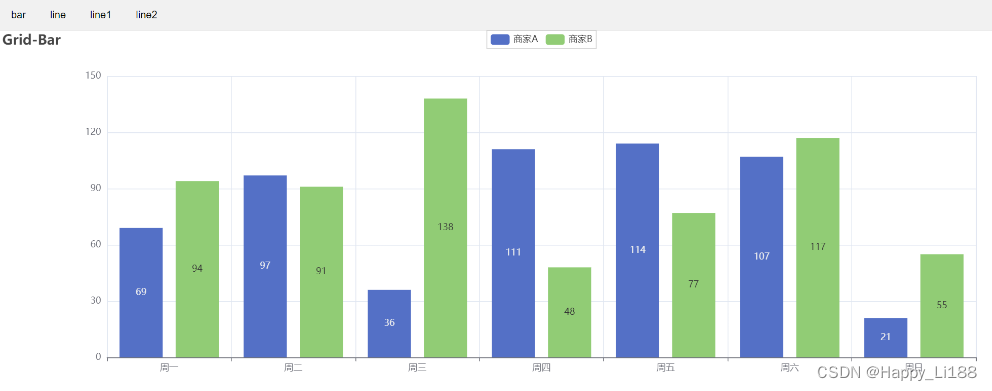

选项卡多图

  pyecharts.charts 的Tab类表示以选项卡开形式显示的组合图表，它可以通过单击不同的选项卡来切换显示多个图表。Tab类的构造方去的语法格式如下所示：

Tab(page_title="Awesome-pyecharts", js_host="")

 该方法的参数与Page()方法的参数相同 此处不再赘述。
Tab类提供了一个add()方法，使用add()方法可以为组合图表添加图表。add()方法的语法格式如下所示：

add(self, chart, tab_name)

  该方法的参数chart表示任意图表，tab_name 表示选项卡标签的名称。

from pyecharts import options as opts
from pyecharts.charts import Bar, Grid, Line, Page, Tab
from pyecharts.faker import Faker

bar = (
    Bar()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(title_opts=opts.TitleOpts(title="Grid-Bar"))
)
line = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        legend_opts=opts.LegendOpts(pos_top="48%"),
    )
)

line1 = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        legend_opts=opts.LegendOpts(pos_top="48%"),
    )
)

line2 = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        # 通过联合控制pos_bottom, pos_top, pos_left, pos_right这四个参数，
        # 可以精细控制在图例在画布中的任意布局。
        legend_opts=opts.LegendOpts(
                                    pos_bottom="10%",pos_top="70%",
                                    pos_left="75%",pos_right="5%",

                                    # 通过控制图例里面的文字字号大小和矩形块大小，实现整个图例到缩放
                                    textstyle_opts= opts.TextStyleOpts(font_size=5),
                                    item_width=10,item_height=5,
                                   ),
    )
)

# 【组合图表： 选项卡多图】
tab = Tab()
tab.add(bar, "bar")
tab.add(line, "line")
tab.add(line1, "line1")
tab.add(line2, "line2")


#tab.render_notebook()


tab.render('D:\\pyecharts\\DraggablePageLayout.html')

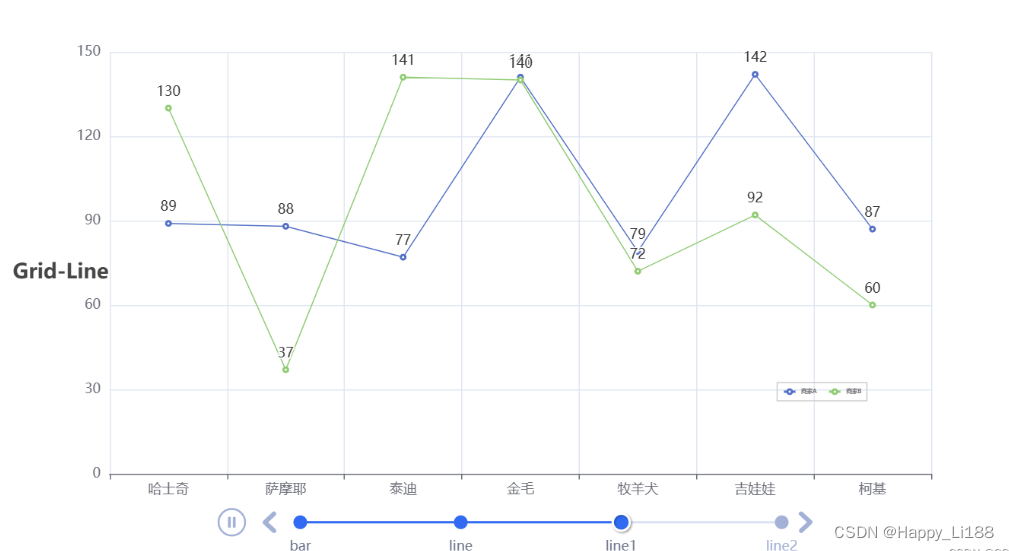

时间线轮播多图
  pyecharts.charts的Timeline类表示按时间线轮播的组合图表，它可以通过单击时间线的不同时间来切换显示多个图表。Timeline类中提供了两种重要的方法：add_schema()和add()。

1.add_schema() 方法
add_schema()方法用于为图表添加指定样式的时间线，其语法格式如下所示:：


add_schema(self, axis_type="category", orient="horizontal", symbol=None,
           symbol_size-None, play_interval=None, is_auto_play=False,
           is_loop_play=True, is_rewind_play=False, is_timeline_show=True,
           is_inverse=False, pos_left=None, pos_right=None, pos_top=None,
           pos_bottom="-5px", width=None, height=None, linestyle_opts=None,
           label_opts=None, itemstyle_opts=None)

该方法常用参数的含义如下。

axis_type：表示坐标轴的类型，可以取值为value(数值轴)、category(类目轴)、time(时间轴)、log(对数轴)。

orient：表示时间线的类型，可以取值为horizontal(水平)和 vertical(垂直)。

play_interval：表示播放的速度(跳动的间隔)，单位为ms。

is_auto_play：表示是否自动播放，默认为False。

is_loop_play：表示是否循环播放，默认为True。

is_rewind_play：表示是否反向播放，默认为False。

is_timeline_show：表示是否显示时间线组件。

width：表示时间线区域的宽度。

height：表示时间线区域的高度。

2.add()方法
add()方法用于添加图表和时间点，其语法格式如下所示：

add(self, chart, time_point)

该方法的参数chart表示图表，time_point表示时间点。

from pyecharts import options as opts
from pyecharts.charts import Bar, Grid, Line, Page, Tab, Timeline
from pyecharts.faker import Faker

bar = (
    Bar()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(title_opts=opts.TitleOpts(title="Grid-Bar"))
)
line = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        legend_opts=opts.LegendOpts(pos_top="48%"),
    )
)

line1 = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        legend_opts=opts.LegendOpts(pos_top="48%"),
    )
)

line2 = (
    Line()
    .add_xaxis(Faker.choose())
    .add_yaxis("商家A", Faker.values())
    .add_yaxis("商家B", Faker.values())
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
        # 通过联合控制pos_bottom, pos_top, pos_left, pos_right这四个参数，
        # 可以精细控制在图例在画布中的任意布局。
        legend_opts=opts.LegendOpts(
                                    pos_bottom="10%",pos_top="70%",
                                    pos_left="75%",pos_right="5%",

                                    # 通过控制图例里面的文字字号大小和矩形块大小，实现整个图例到缩放
                                    textstyle_opts= opts.TextStyleOpts(font_size=5),
                                    item_width=10,item_height=5,
                                   ),
    )
)

# 【组合图表： 轮播多图】
tl = Timeline()
tl.add(bar, "bar")
tl.add(line, "line")
tl.add(line1, "line1")
tl.add(line2, "line2")


tl.render_notebook()
