22.深入浅出：稳压电路——参考《模拟电子技术基础》清华大学华成英主讲

本节课的教学目的：
1、掌握稳压管稳压电路的工作原理，学会选择限流电阻；
2、理解串联型稳压电路各组成部分的作用和稳压原理，学会计算输出电压的调节范围和调整管的极限参数；
3、学会应用三端稳压器；
4、理解开关型稳压电路的工作原理。

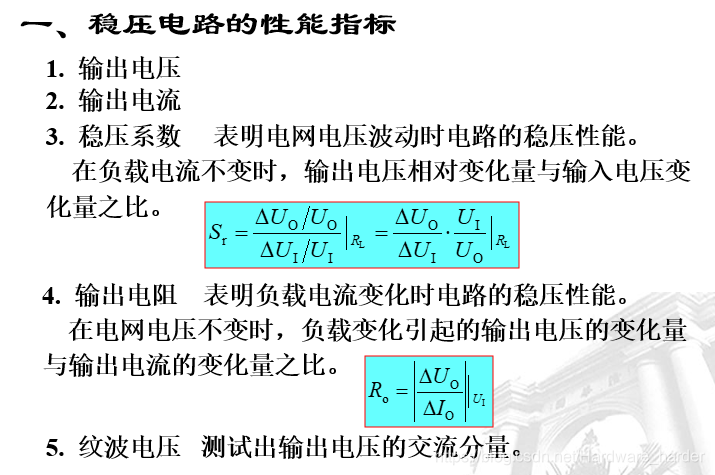

稳压电路的性能指标

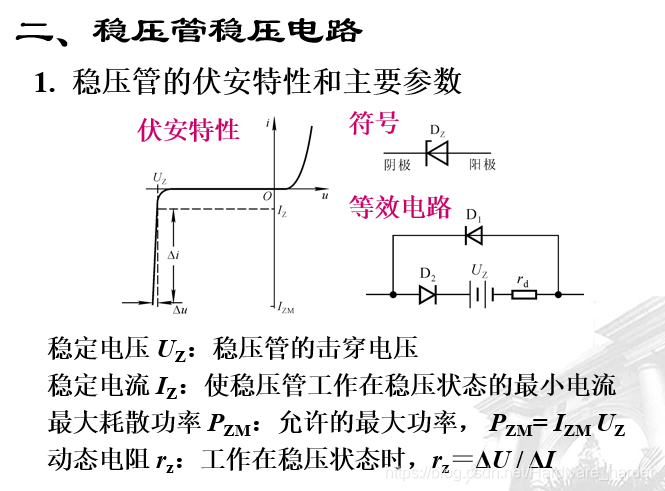

稳压管稳压电路

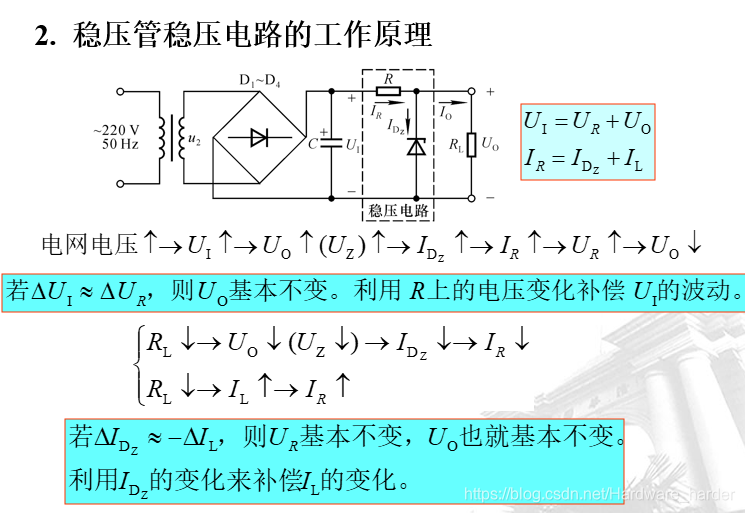

工作原理

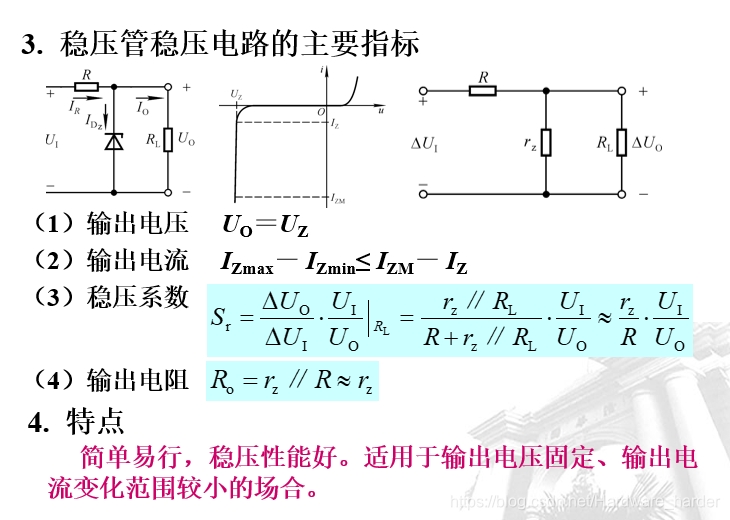

性能指标

输出电流式子有误，应该是输出电流的最大值和最小值之差，小于稳压管最大电流和最小值之差。

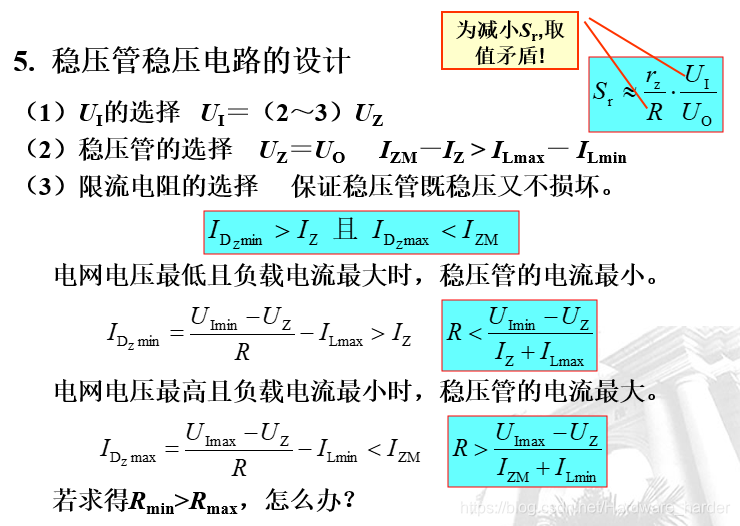

参数设计

关于限流电阻：
1.限流电阻的范围推导，仔细理解一下，什么时候稳压管将会有最小值，此时这个最小值不能突破稳压管的参数的下限值；什么时候有最大值，同样不能突破其参数的上限值。

2.当限流电阻算出来发现没有交集的时候，就要换稳压管。

3.R应该取得尽量大，使得稳压系数Sr尽量小。
