1.深入浅出：理解三极管截止、放大和饱和状态！——参考《模拟电子技术基础》清华大学华成英主讲

幼儿园水平理解三极管截止、放大和饱和状态！书上看不懂，听课听不懂的过来！

绕不开的三极管结构

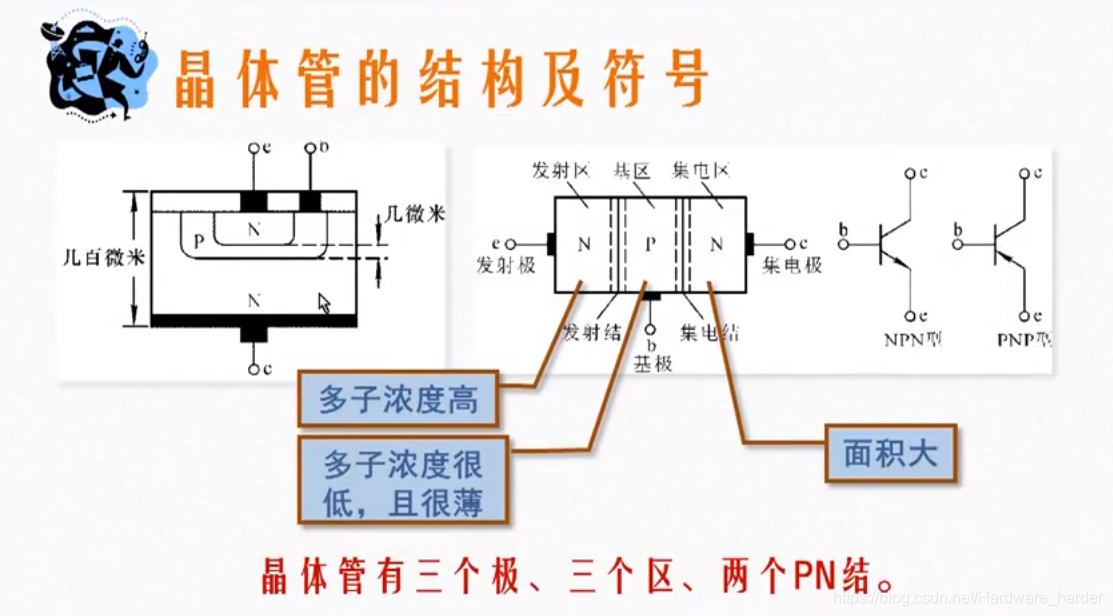

以NPN为例，晶体三极管的结构，这是很多人不想看的，但是确实是非常重要的！不看结构是理解不了工作原理的！
（这样记忆：N是negative，负，代表多子为电子；P是positive，正，代表多子为空穴）
注意观察三极管的结构，有助于理解工作时的状态。

两张图结合起来看，略作解释：

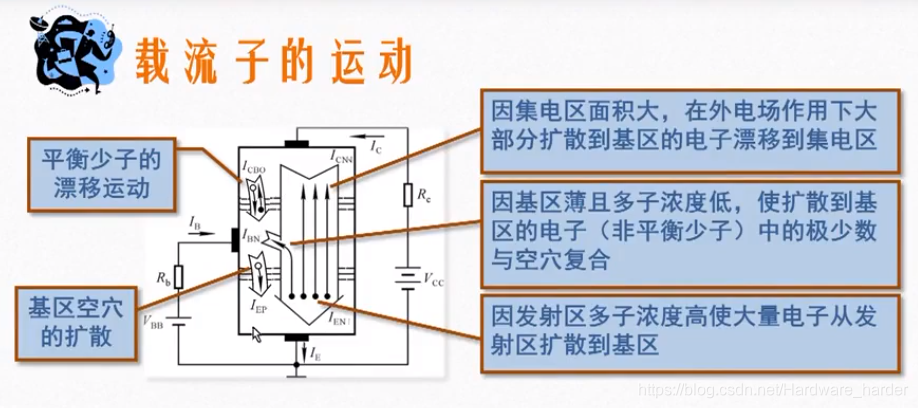

1.图中空心为空穴带正电，实心为电子带负电，有人说空穴怎么会运动？那是由于电子运动与空穴复合，宏观上看就是空穴在运动，这样便于理解。
2.发射极工艺特点是浓度高，所以当发射结正偏时，会发射大量的电子，所以叫发射极。
3.基极P区多子浓度为空穴，浓度低，很薄，当发射结电子过来时，在此处与基极产生很少的复合作用，产生了基极电流IB，大部分电子受电场力会漂移运动跑到集电极。
4.集电极面积很大，有助于收集发射极发射的电子，所以叫集电极，目的是收集电子，收集大量电子产生了大电流
