16.深入浅出：电压比较器——参考《模拟电子技术基础》清华大学华成英主讲

本节课的教学目的：
1、学会识别电压比较器；
2、熟悉常见的电压比较器；
3、掌握电压比较器的分析方法；

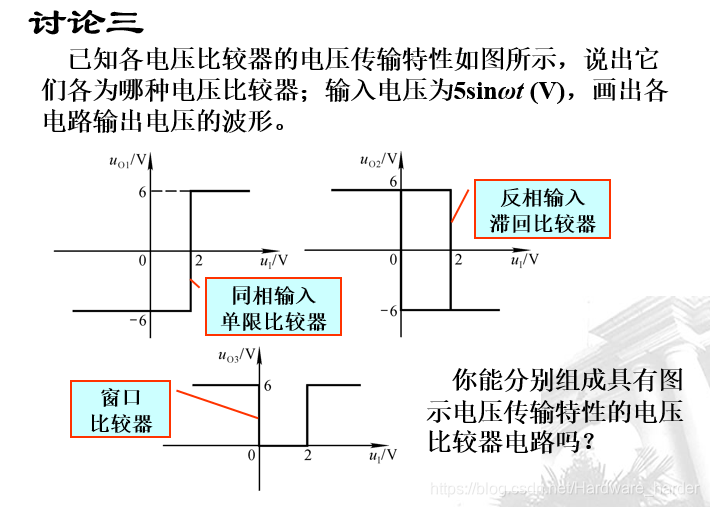

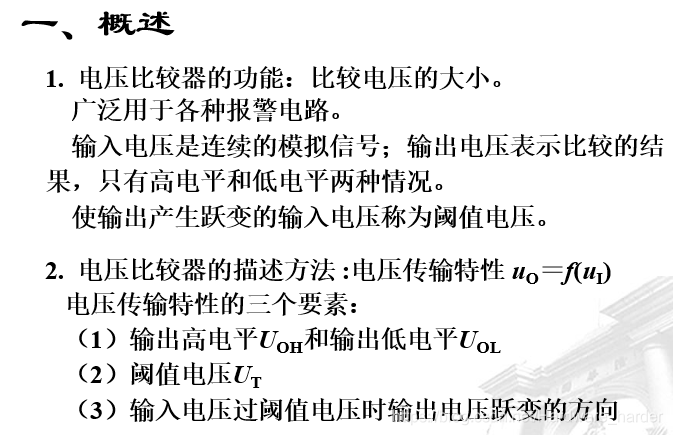

4、学习在已知电压传输特性的条件下组成电压比较器的方法。




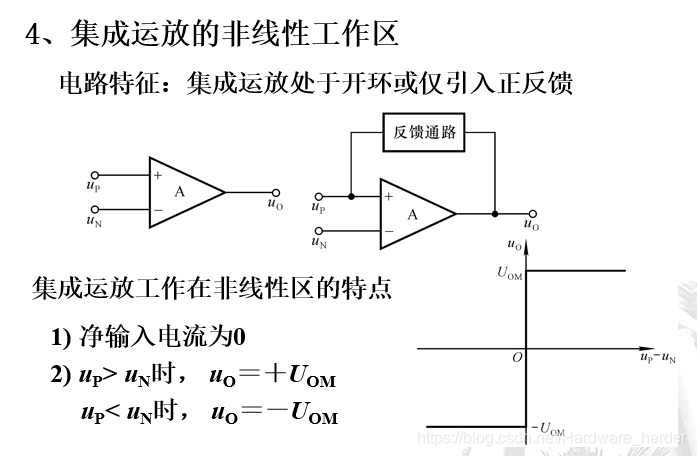

这里非常重要，可以这样理解：同相输入端大，说明差模信号（正）从同相输入，输出的信号和输入同相，就为正；如果反相输入端大，说明差模信号（正）从反相输入，输出结果与输入信号（正）反相，就为负。

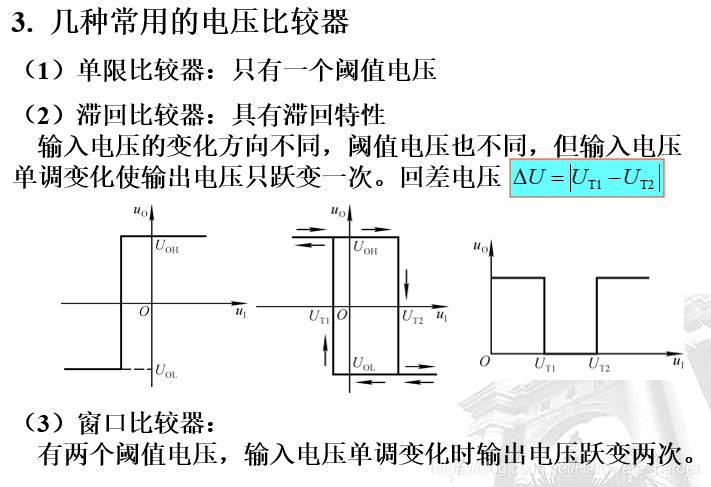

单限比较器

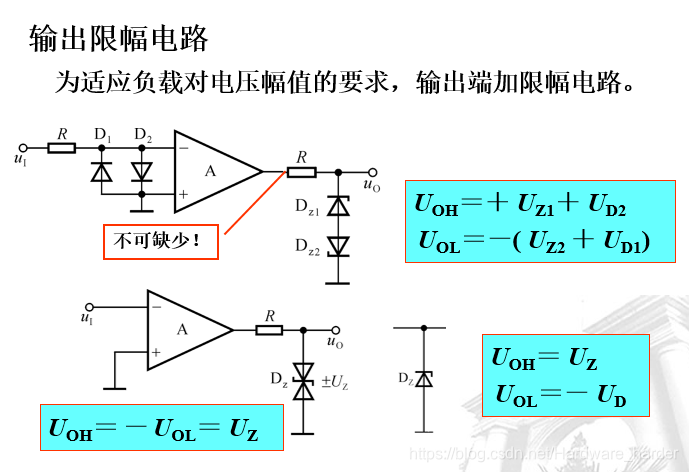

输入和输出都要加限幅电路：

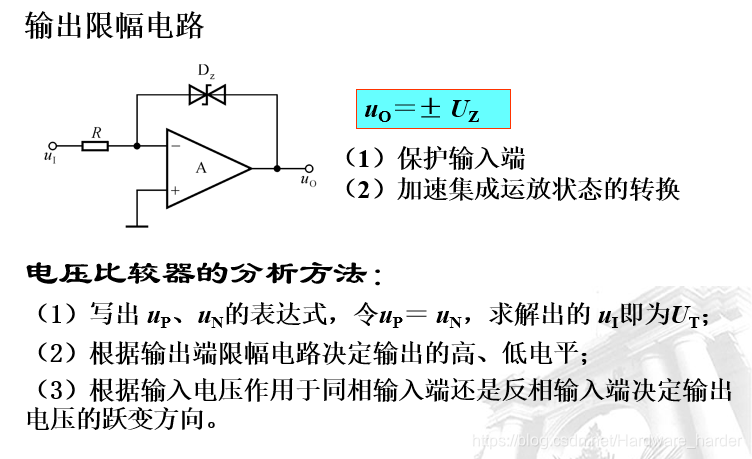

一个不“通常”的比较器——引入负反馈：

这里阐述一下过程：当稳压管没有导通的时候，相当于开环放大状态，现在uI从0增加，uO会按开环放大倍数增加，当uO减去反相输入端电压的值等于了稳压管击穿电压，就有了负反馈，此时反向端“虚地”，所以uO的值就是正负的击穿电压，此电压小于运放非线性的输出电压。

**相当于根本还没进入非线性区，这就和前面的大不一样。**这样的好处就是在经过阈值电压切换的时候，晶体管不用经历饱和截止等的转换，所以很灵敏，加速了状态的转换。

另外由于负反馈，反相输入端“虚地”，同相输入端接地，所以输入端的电压得到了保护！

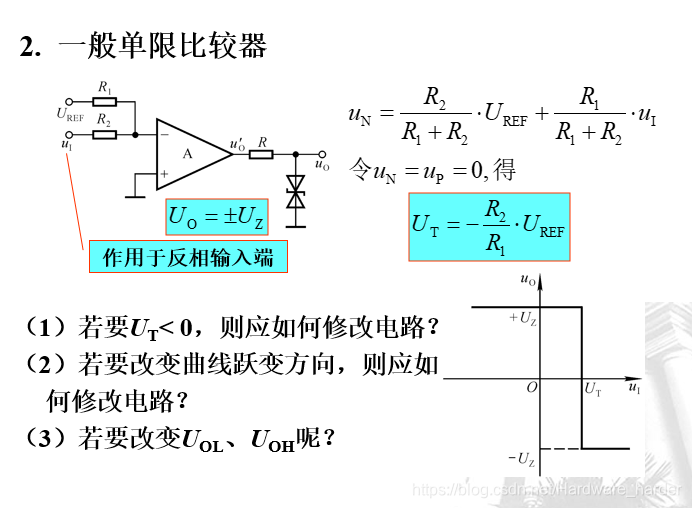

1.改变UR
2.交换同相和反相的输入信号
3.改变稳压管

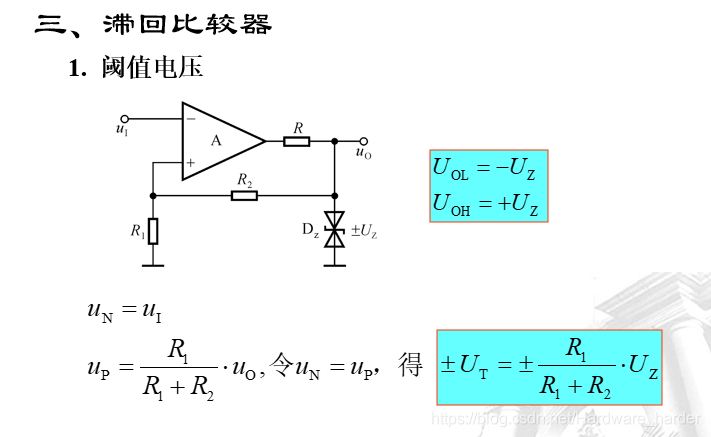

滞回比较器

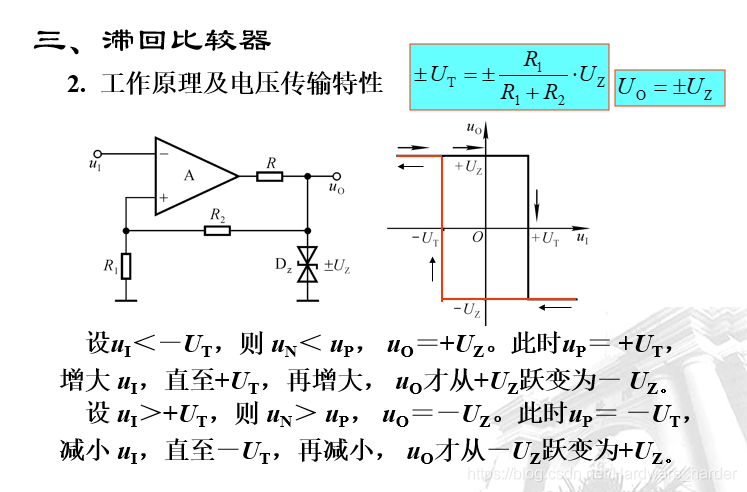

首先分析输出电压为稳压管的击穿电压，再设输入端小于输出端电压的最小值，反相输入端一定小于同相，输出此时一定是正，不断增加反相输入端，可以看看，在哪里会变化呢？

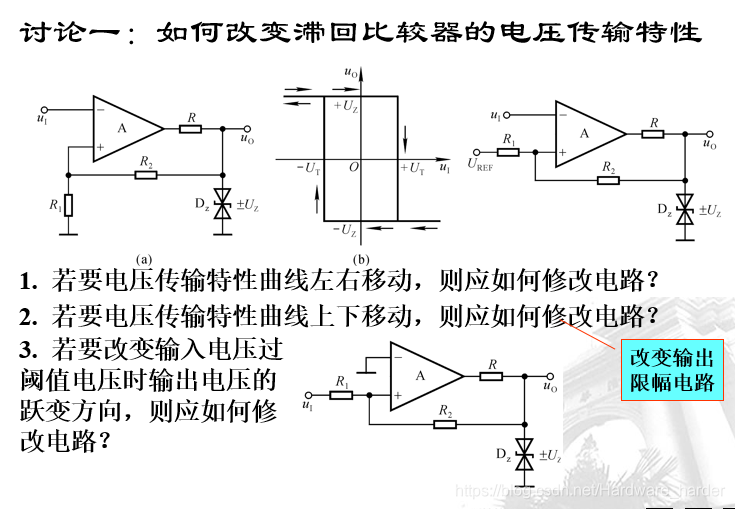

1.如图中最右图，增加一个参考电压，使得输出电压平移
2.改变输出限幅电路，即稳压管
3.交换同相和反相的输入信号，同相接输入，反相接地，注意此处不是直接把同相和反相上的电路完全交换，而是只交换输入的信号，因为全部交换就变成了负反馈。

窗口比较器

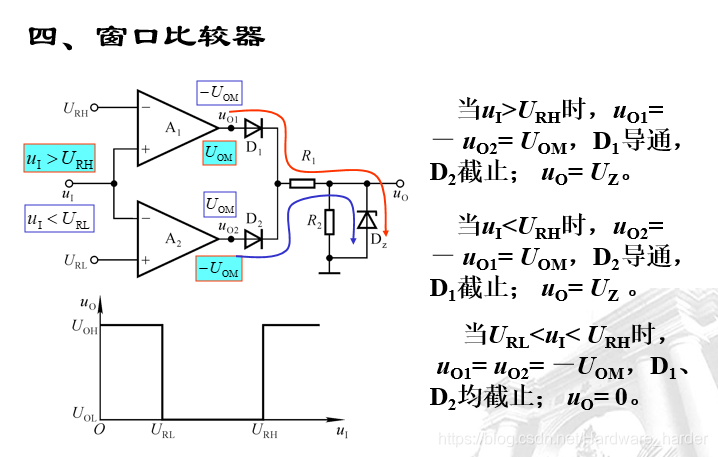

如果输入信号uI大于URH，A1就会输出同相信号，D1导通，A2输出反相，为负，D2截止；
如果输入信号uI小于URL，A2就会输出同相信号，D2导通，同理D1截止。

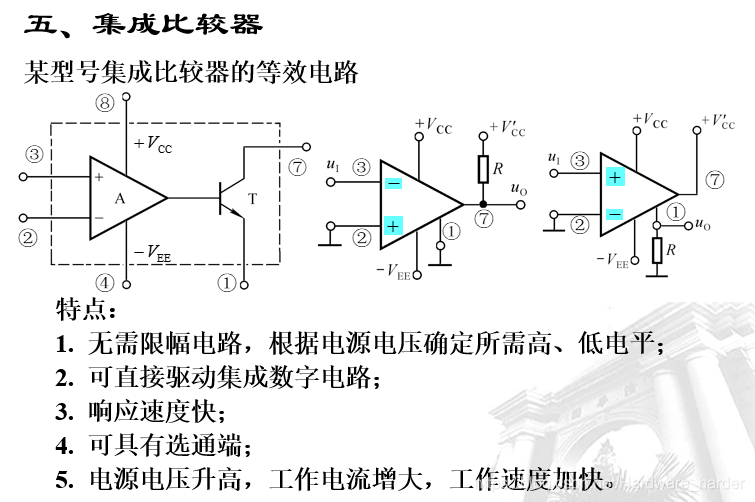

集成比较器

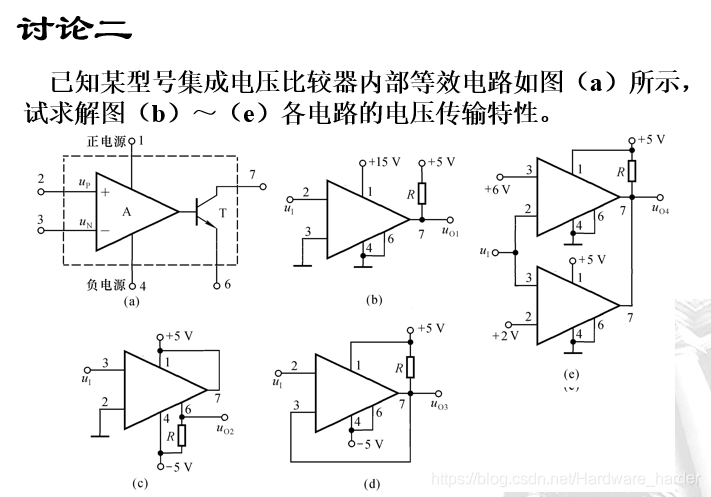

右边两种电路，要会判断同相和反相输入端，需要结合三极管的极性。
对比右边两种用法，一个从集电极输出，高电平为VCC,低电平为饱和管压降。一个从射极输出，饱和时输出高电平，截止时输出低电平，从射极输出器的输出电阻小，带负载能力强。

b.单限比较器，过零，高电平+5V,低电平饱和管压降0.3V
c.过零比较器，射极输出，高电平5-饱和管压降=4.7V，低电平-5V
d.阈值电压等于输出电压，滞回比较器引回正反馈。
e.“线与”实现了窗口比较器

参考《模拟电子技术基础》清华大学华成英主讲
https://www.bilibili.com/video/BV19s411a7KL?p=40
