2.深入浅出：晶体管共射极、共集电极、共基极接法的特点——参考《模拟电子技术基础》清华大学华成英主讲

对于刚刚学习三极管的同学们来说，共射极、共集电极和共基极的接法会让我们头晕目眩。今天笔者就来深入浅出地来对比理解一下三者的区别，主要是从放大倍数和输入输出电阻等来进行对比，最后总结出这三种电路的常用用途。

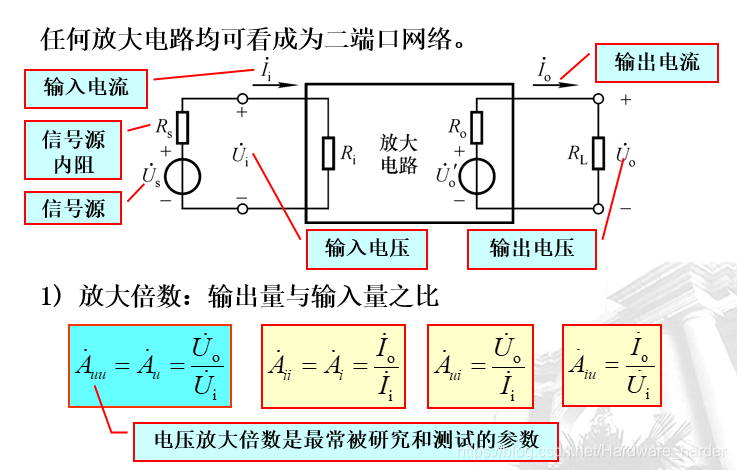

放大电路的基本指标

为了了解共射放大电路、共集放大电路和共基放大电路的差别，必须提前了解什么一些概念，比如电压放大倍数、电流放大倍数、输入电阻和输出电阻、通频带等。为保证权威可靠，文章中图片基本截取自清华大学华成英老师的教学课件。

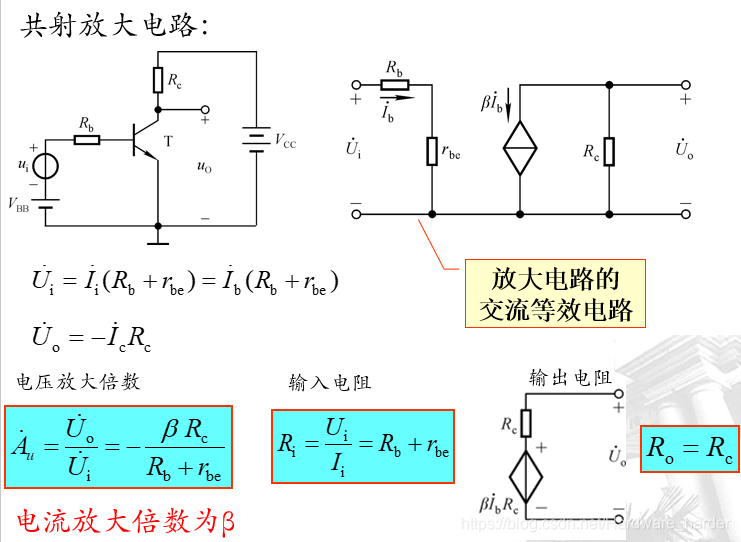

共射放大电路：

（为便于理解，此处只分析关键的几个因素，电压放大倍数、电流放大倍数、输入电阻、输出电阻和通频带。所以此处都从交流等效电路来分析，直流模型主要分析静态工作点，有兴趣的可参考附录部分的详细介绍）

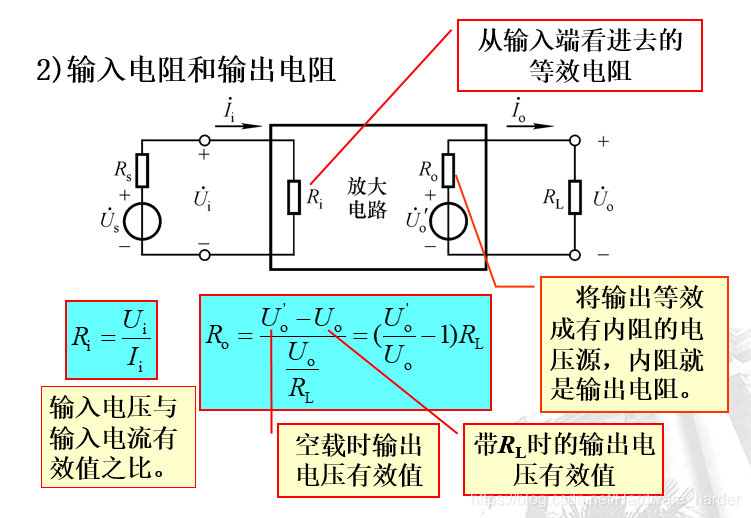

其中输出电阻不太好理解，前文讲输出电阻的时候讲到，将输出等效为有内阻的电压源&#x
