SDH设备，【OSN 7500特性介绍】TDM特性：线性复用段保护

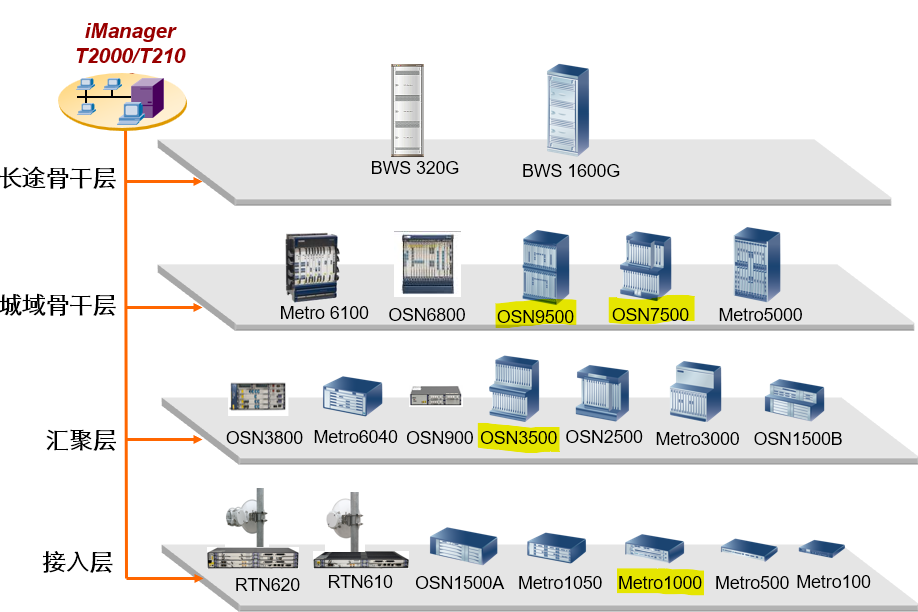

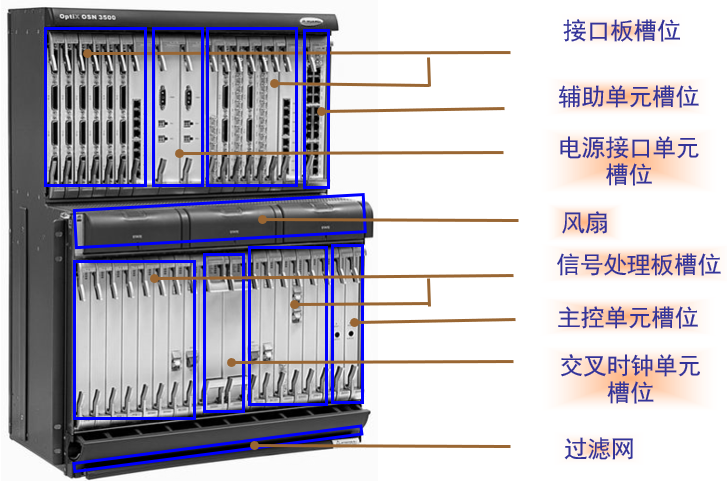

实际的SDH设备结构：OSN3500

【OSN 7500特性介绍】TDM特性：线性复用段保护

【OSN 7500特性介绍】TDM特性：线性复用段保护

线性复用段保护适用于点到点的物理网络，对两个节点之间的业务提供复用段层的保护。

线性复用段保护是利用复用段开销（MSOH）K1、K2字节，来实现自动保护倒换，从而达到保护业务的目的。OptiX OSN 设备支持的线性复用段保护包括1+1保护和1:N保护。

组网与应用
线性复用段1+1保护和线性复用段1:N保护在应用上是相似的，用保护线路来保护工作线路上的业务。线性复用段1:N保护相对于线性复用段1+1保护，保护线路可以实现对最大14路工作业务线路的保护，并可承载额外业务。
对于1+1线性复用段保护，保护通道不能传输额外业务。

配置线性复用段保护
对于点对点的链形网络，可以配置线性复用段以保护点对点链形网络中的业务。

1+1线性复用段保护

1+1线性复用段保护有1个工作通道和1个保护通道。业务在源端双发到工作通道和保护通道，在宿端工作通道业务被选收。当工作通道存在故障时，在宿端保护通道业务被选收。1+1线性复用段保护的应用如图2-105所示。

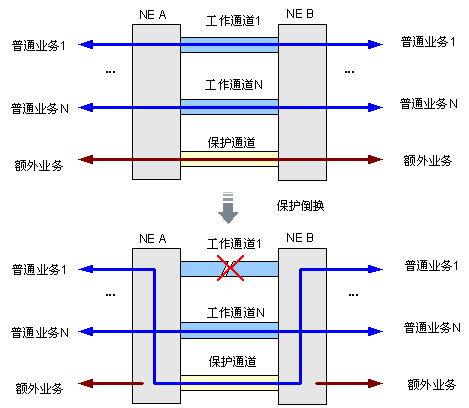

1:N线性复用段保护

1:N线性复用段保护有N个工作通道和1个保护通道。工作通道上传输普通业务，保护通道上可以传输额外业务。当某个工作通道故障时，该通道上的业务倒换到保护通道上传输，保护通道上的额外业务中断。1:N线性复用段保护的应用如图2-106所示。

K字节含义
复用段开销中的K字节含义如表2-80所示。表2-80 K字节含义（线形复用段保护）

1:N方式中，OptiX OSN支持 1:N (N<=14)方式。

表2-81 桥接请求码

反向请求继承其所响应的桥接请求的优先级。

保护类型

按照保护机制进行划分，可以分为1+1线性复用段保护和1:N线性复用段保护两种。
1+1线性复用段保护
1+1线性复用段保护有1个工作通道和1个保护通道。业务在源端双发到工作通道和保护通道，在宿端工作通道业务被选收。当工作通道存在故障时，在宿端保护通道业务被选收。

1:N线性复用段保护
1:N线性复用段保护有N个工作通道和1个保护通道。工作通道上传输普通业务，保护通道上可以传输额外业务。当某个工作通道故障时，该通道上的业务倒换到保护通道上传输，保护通道上的额外业务中断。

按照倒换方式对保护类型进行划分，以分为单端倒换和双端倒换两种。
单端倒换
一端检测到故障发生倒换时，只有发生故障的一端进行倒换，而另外一端维持状态不变。

双端倒换
一端检测到故障发生倒换时，不管另外一端有没有故障，两端同时进行倒换。

按照恢复模式对保护类型进行划分，可以分为恢复式和非恢复式两种。
恢复式
网元处于倒换状态时，工作通道恢复正常一段时间后，网元释放倒换状态，恢复到正常状态。从网元工作通道恢复正常到释放倒换状态这段时间被称为等待恢复时间WTR（Wait To Restore）。为避免工作通道不稳定而引起频繁倒换，一般可以设置WTR。在恢复模式下，工作通道在等待恢复时间范围内恢复正常，业务会由保护通道倒换回到原来的工作通道上。

非恢复式
网元处于倒换状态时，当工作通道恢复了正常，网元仍然维持状态不变，业务不会由保护通道倒换到工作通道上。
