【Proteus仿真】【STM32单片机】篮球比赛计分器

---

一、功能简介

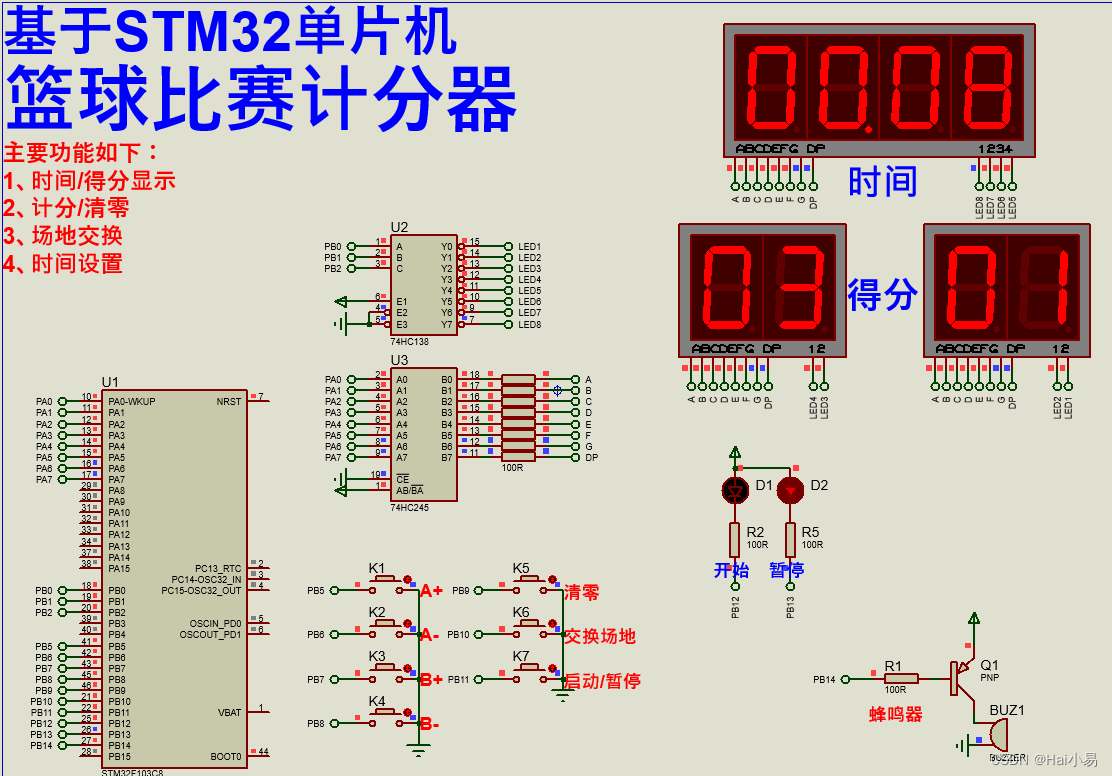

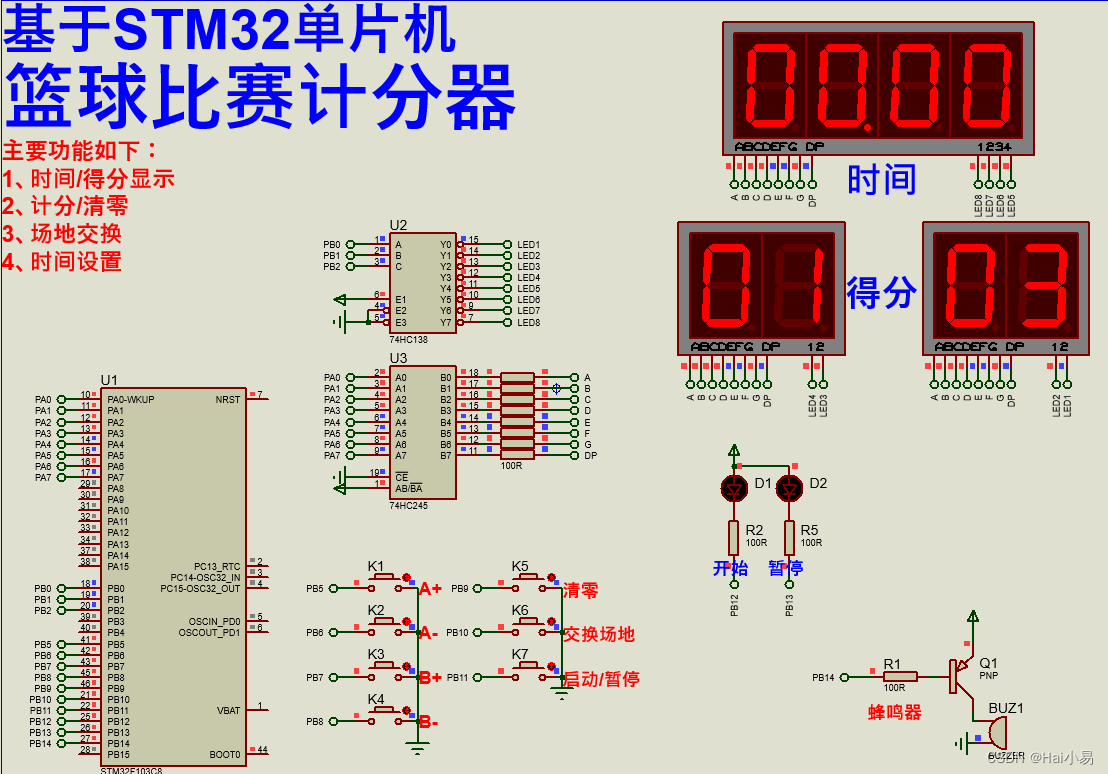

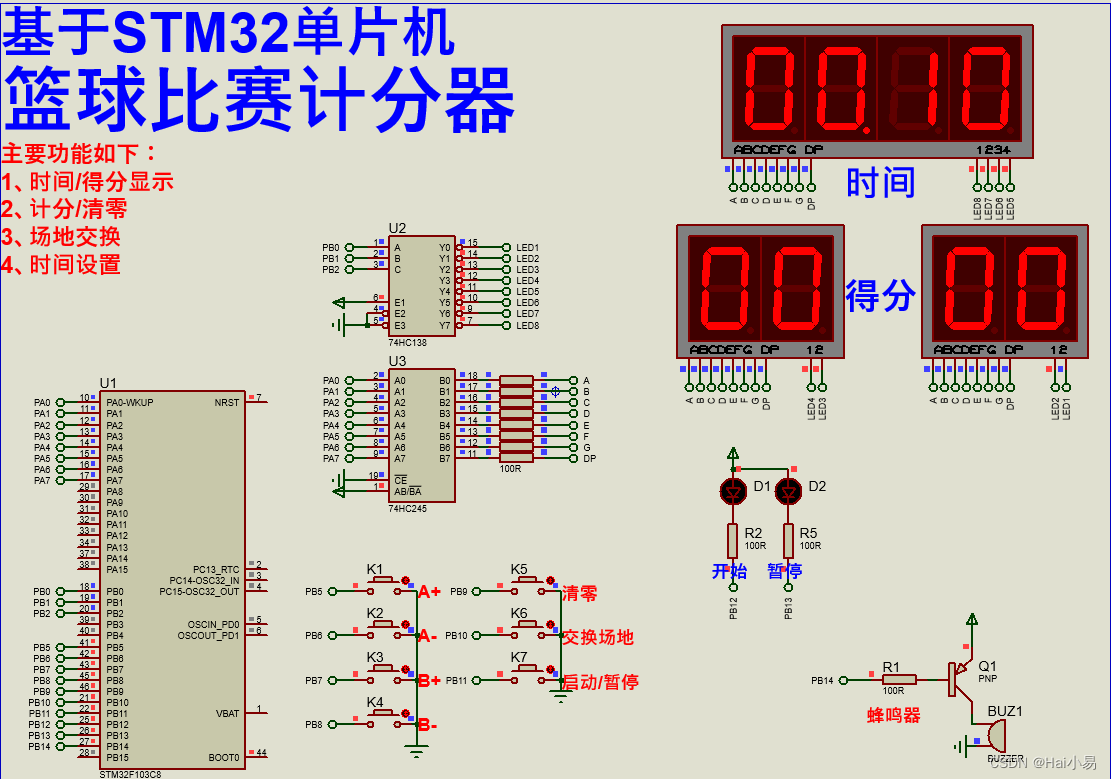

本项目使用Proteus8仿真STM32单片机控制器，使用声光报警模块、动态数码管模块、按键模块等。

主要功能：
系统运行后，数码管显示比赛时间和AB队得分；系统还未开启时，可通过按键K1和K2调节分钟，K3和K4调节秒钟；当按下K7键比赛开始，K1和K2调节A队得分；K3和K4调节B队得分；当比赛时间结束，可按下K6键交换场地，亦可按下K5键清零得分，回归最初状态。

---

二、软件设计

/*
作者：嗨小易（QQ：3443792007）

*/


//系统数据设置
void sys_data_set(void)
{
	u8 key=0;

	key=key_scan(0);

	//开始/暂停
	if(key==KEY7_PRESS)
	{
		beep_alarm(10,1000);//提示音
		sys_ctrl.start++;
		if(sys_ctrl.start==1)
		{
			LED_KS=0;LED_ZT=1;
			TR0=1;//打开定时器
		}
		else if(sys_ctrl.start==2)
		{
			LED_KS=1;LED_ZT=0;
			TR0=0;//关闭定时器
		}
		else
		{
			LED_KS=0;LED_ZT=1;
			sys_ctrl.start=1;
			TR0=1;//打开定时器
		}
	}
	//还未开始，可调节时间
	if(sys_ctrl.start==0)
	{
		//分加
		if(key==KEY1_PRESS)
		{
			sys_ctrl.min++;
			if(sys_ctrl.min>59)sys_ctrl.min=0;
		}
		//分减
		else if(key==KEY2_PRESS)
		{
			sys_ctrl.min--;
			if(sys_ctrl.min<0)sys_ctrl.min=59;
		}
		//秒加
		else if(key==KEY3_PRESS)
		{
			sys_ctrl.sec++;
			if(sys_ctrl.sec>59)sys_ctrl.sec=0;
		}
		//秒减
		else if(key==KEY4_PRESS)
		{
			sys_ctrl.sec--;
			if(sys_ctrl.sec<0)sys_ctrl.sec=59;
		}
		//清零
		else if(key==KEY5_PRESS)
		{
			sys_parm_init();//系统参数初始化
		}
		//交换场地
		else if(key==KEY6_PRESS)
		{
			sys_ctrl.dir=!sys_ctrl.dir;
		}
	}
	//比赛开始
	else
	{
		//A加分
		if(key==KEY1_PRESS)
		{
			sys_ctrl.score_a++;
			if(sys_ctrl.score_a>99)sys_ctrl.score_a=99;
		}
		//A减分
		else if(key==KEY2_PRESS)
		{
			sys_ctrl.score_a--;
			if(sys_ctrl.score_a<0)sys_ctrl.score_a=0;
		}
		//B加分
		else if(key==KEY3_PRESS)
		{
			sys_ctrl.score_b++;
			if(sys_ctrl.score_b>99)sys_ctrl.score_b=99;
		}
		//B减分
		else if(key==KEY4_PRESS)
		{
			sys_ctrl.score_b--;
			if(sys_ctrl.score_b<0)sys_ctrl.score_b=0;
		}
	}
}


//应用控制系统
void app_ctrl_sys(void)
{
	sys_parm_init();//系统参数初始化
	time0_init();//定时器0初始化

	while(1)
	{
		sys_data_show();//系统数据显示
		sys_data_set();//系统数据设置
	}
}

---

三、实验现象
