可视化项目

代码 - - > 底部

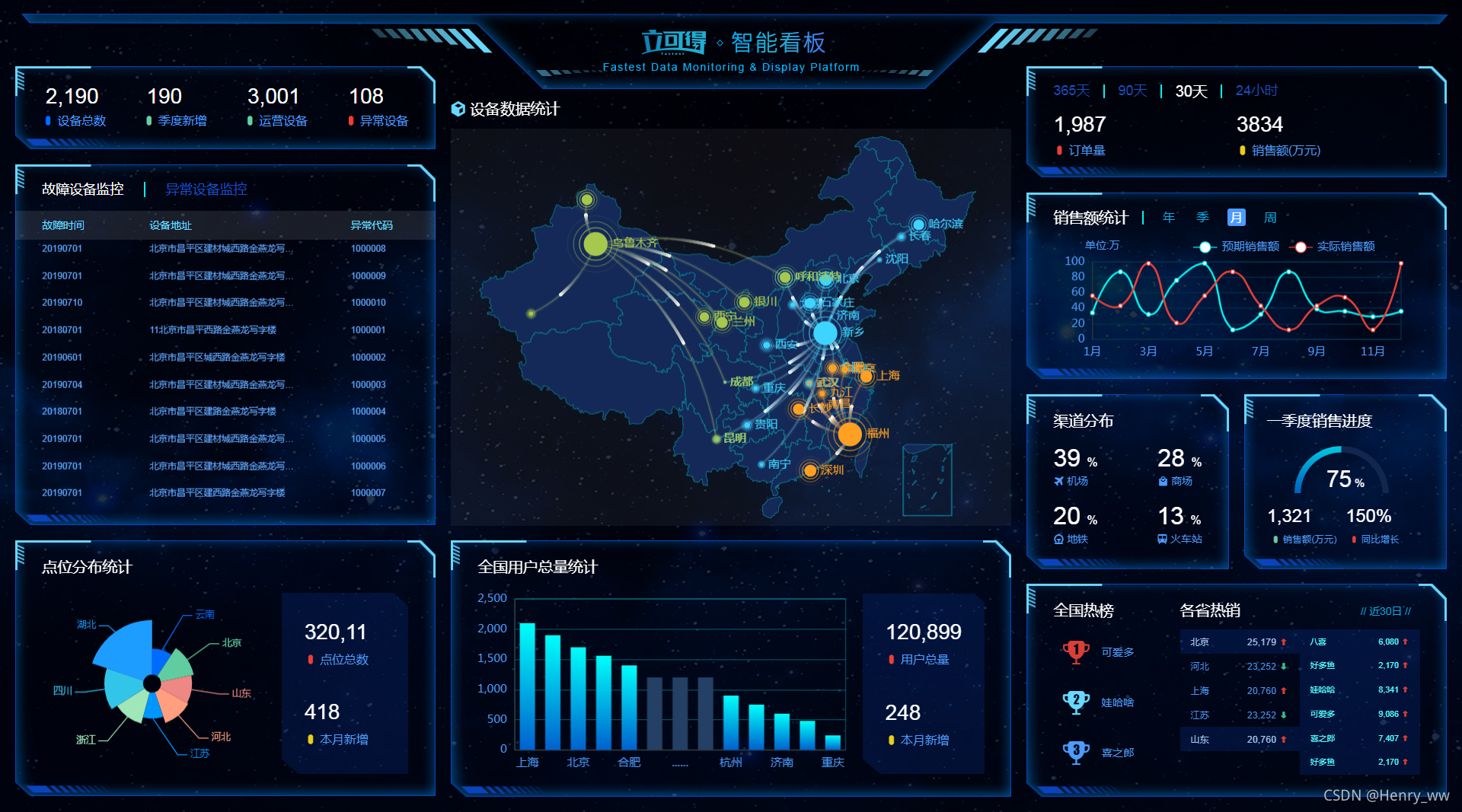

01-项目介绍

​ 应对现在数据可视化的趋势，越来越多企业需要在很多场景(营销数据，生产数据，用户数据)下使用，可视化图表来展示体现数据，让数据更加直观，数据特点更加突出。我们引入 ‘立可得’ 数据可视化项目。

​ 该项目除了使用了基础的DIV+CSS布局，还引入了一些C3技术，还引入了各类图表的绘制，以及高级的地图数据可视化案例。主要功能有：饼状图、柱状图、线形图、地图 …

在这里插入图片描述

线上地址：http://mylovebase.gitee.io/my-view-project/

代码仓库：https://gitee.com/mylovebase/my-view-project.git

课程目标：

  • 实践css布局相关技术
  • 实践jquery相关技术
  • 初步了解echarts的基本使用

02-使用技术

完成该项目需要具备以下知识：

  • div + css 布局
  • flex 布局–难点
  • css3动画
  • css3渐变
  • css3边框图片–新内容border-image
  • 原生js + jquery 使用
  • rem适配(或者其它适配方式)
  • echarts基础

03-Echarts-介绍

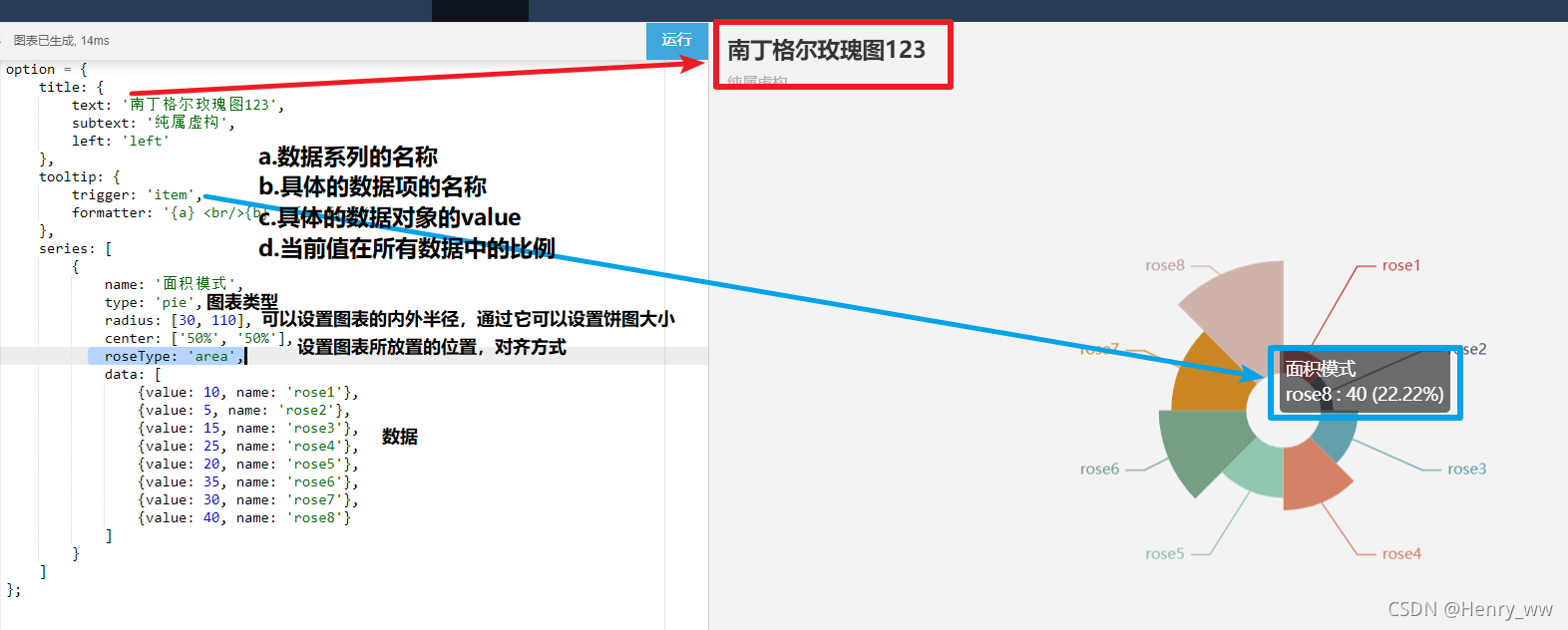

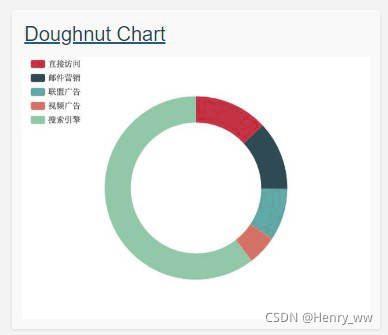

ECharts，一个使用 JavaScript 实现的开源可视化库，可以流畅的运行在 PC 和移动设备上，兼容当前绝大部分浏览器（IE8/9/10/11，Chrome，Firefox，Safari等），底层依赖矢量图形库 ZRender，提供直观，交互丰富，可高度个性化定制的数据可视化图表。

大白话：

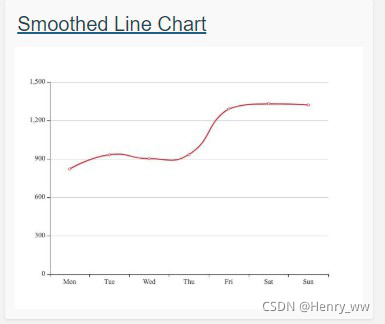

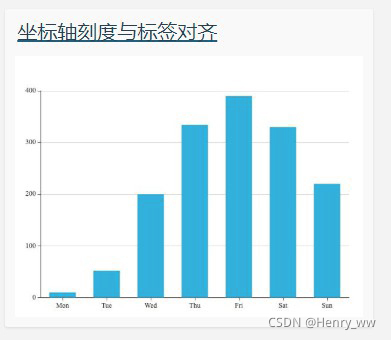

04-Echarts-体验

官方教程：[五分钟上手ECharts](https://www.echartsjs.com/zh/tutorial.html#5 分钟上手 ECharts)

自己步骤：

  • 下载echarts https://github.com/apache/incubator-echarts/tree/4.5.0
  • 引入echarts dist/echarts.min.js
  • 准备一个具备大小（宽高）的 DOM
<div id="main" style="width: 600px;height:400px;"></div>
  • 初始化echart实例
var myChart = echarts.init(document.getElementById('main'));
  • 指定图表的配置项和数据 (根据文档提供示例找到option)
var option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    series: [{
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'line'
    }]
};
  • 使用刚指定的配置项和数据显示图表
myChart.setOption(option);

05-Echarts-基础配置

需要了解的主要配置：series xAxis yAxis grid tooltip title legend color

  • series
    • 系列列表。每个系列通过 type 决定自己的图表类型
    • 大白话：图标数据，指定什么类型的图标，可以多个图表重叠。
  • xAxis：直角坐标系 grid 中的 x 轴
  • yAxis：直角坐标系 grid 中的 y 轴
  • grid：直角坐标系内绘图网格
  • title：标题组件
  • tooltip：提示框组件
  • legend：图例组件
  • color：调色盘颜色列表

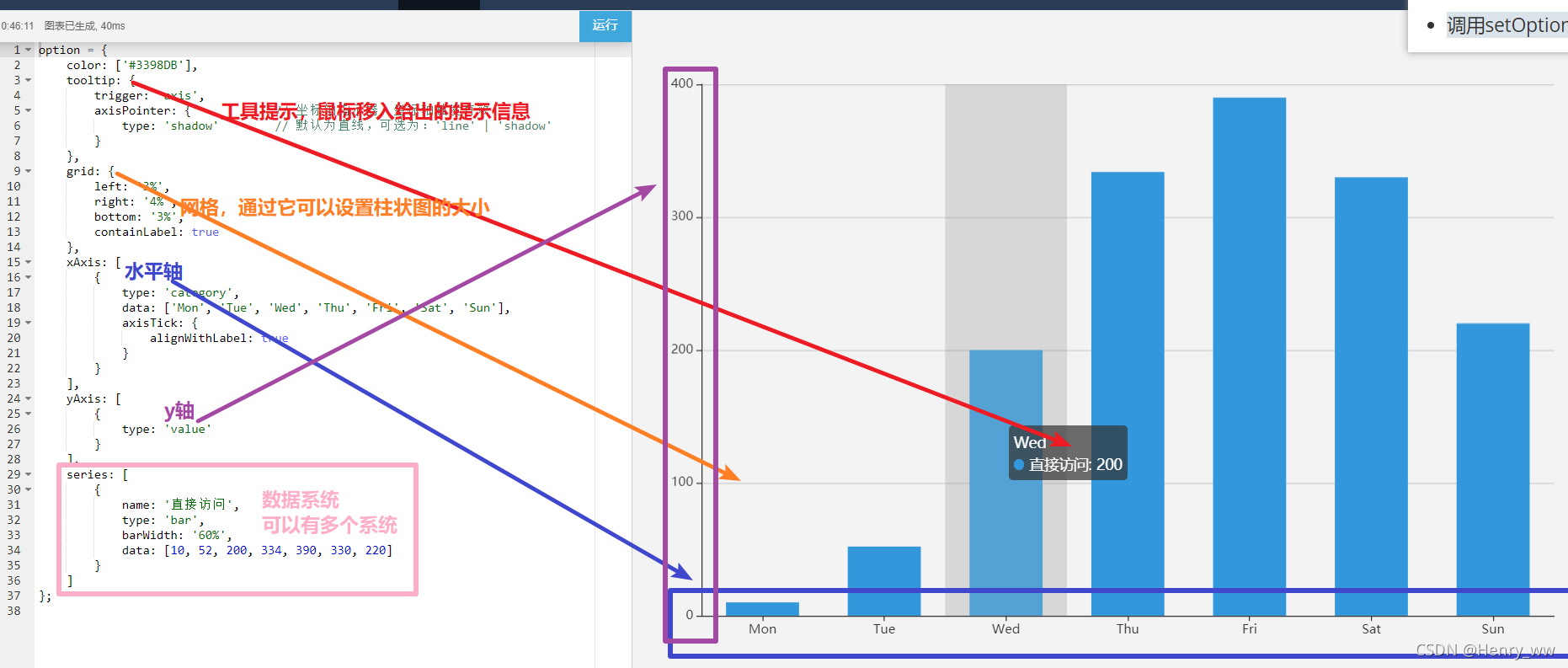

演示代码：

在这里插入图片描述

var option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    series: [{
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'line',
        name:'线形图'
    },
    {
        data: [22, 333, 111, 222, 444, 666, 777],
        type: 'bar',
        name:'饼状图'
    }],
    grid: {
        show: true
    },
    title: {
        text: '标题'
    },
    tooltip: {
        padding: 20
    },
    legend: {
        data: ['线形图']
    },
    color: ['red','green']
};

06-REM适配

  • 设计稿是1920px ，约定rem基准值为 24px 。
  • 意味着：1rem === 24px
  • 那么：设备宽度与rem基准值比例为 80 。
  • 结论：适配设备的时候保持80的比例即可。
  • 将来：换算rem单位的时候(类似使用扩展插件的时候)，使用24px基准值即可。

实现代码，在页面底部加载index.js文件实现动态设置基准值逻辑：

<script src="js/index.js"></script>

// 实现rem适配
(function () {
  var setFont = function () {
    var html = document.documentElement
    var width = document.documentElement.clientWidth
    if (width < 1024) width = 1024
    if (width > 1920) width = 1920
    var fontSize = width / 80 + 'px'
    html.style.fontSize = fontSize
  }
  setFont()
  window.onresize = function () {
    setFont()
  }
})()

07-基础布局

html结构：

<body>
  <div class="layout">
  	<div class="column">
      <!--概览-->
    	<div></div>
			<!--监控-->
    	<div></div>
			<!--点位-->
    	<div></div>
    </div>
    <div class="column">
      <!--地图-->
    	<div></div>
			<!--用户-->
    	<div></div>
    </div>
    <div class="column">
      <!--订单-->
    	<div></div>
			<!--销售-->
    	<div></div>
    	<div>
      	<!--渠道-->
    		<div></div>
      	<!--季度-->
    		<div></div>
      </div>
			<!--排行-->
    	<div></div>
    </div>
  </div>
</body>
  • body 设置背景图
  • layout主体容器，限制最小宽度1024px，与最大宽度1920px，最小高度780px。
    • 需要居中显示
    • 使用logo.png做为背景图，在容器内显示
    • 内间距 88px 20px 0
  • column 列容器，分三列，占比 3：4：3
    • 中间容器外边距 32px 20px 0

css样式：

/* 基础布局 */
body{
  font-family: Arial, Helvetica, sans-serif;
  margin: 0;
  padding: 0;
  font-size: 0.5rem;
  line-height: 1.15;
  background: url(../images/bg.jpg) no-repeat 0 0 / cover;
}
h4,h3,ul{
  margin: 0;
  padding: 0;
  font-weight: normal;
}
ul{
  list-style: none;
}
a{
  text-decoration: none;
}
.layout{
  max-width: 1920px;
  min-width: 1024px;
  margin: 0 auto;
  min-height: 780px;
  padding: 3.667rem 0.833rem 0;
  background: url(../images/logo.png) no-repeat 0 0 / contain;
  display: flex;
}
.column{
  flex: 3;
  position: relative;
}
.column:nth-child(2){
  flex: 4;
  margin: 1.333rem 0.833rem 0;
}

08-边框图片

css3中自适应边框图片运用：

在这里插入图片描述

组合写法：

/*border-image: source slice/width/outset repeat;*/
border-image: url("images/border.jpg") 167/20px round;

拆分写法：

border-image-source: url("images/border.jpg");
border-image-slice: 167 167 167 167;
border-image-width: 20px;
border-image-repeat: round;

解释：

  • border-image-source：边框图片资源地址
  • border-image-slice：裁剪尺寸（上 右 下 左）单位默认px，可使用百分百。
  • border-image-width：边框图片的宽度，默认边框的宽度。
  • border-image-repeat：平铺方式：
    • stretch 拉伸（默认）
    • repeat 平铺，从边框的中心向两侧开始平铺，会出现不完整的图片。
    • round 环绕，是完整的使用切割后的图片进行平铺。

DEMO代码：

<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        *{
            padding: 0;
            margin: 0;
        }
        div{
            width: 200px;
            height: 200px;
            margin:100px auto;
            box-sizing: border-box;
            border: 27px solid red;
            /*padding: 27px;*/
            /*添加边框图片*/
            /*border-image-source:可以指定边框图片的路径,默认只是填充到容器的四个角点*/
            /*border-image-source: url("../images/border1.png");*/
            /*让它成为九宫格：border-image-slice:设置四个方向上的裁切距离.fill:做内容的内部填充  问题：如果分别设置1，2，3，4个值代表什么意思*/
            /*border-image-slice: 27 fill;*/
            /*border-image-width:边框图片的宽度。如果没有设置这个属性，那么宽度默认就是元素的原始的边框宽度。
            细节：1.边框图片的本质是背景，并不会影响元素内容的放置  2.内容只会被容器的border和padding影响
            建议：一般将值设置为原始的边框的宽度*/
            /*border-image-width: 27px;*/
            /*border-image-outset:扩展边框*/
            /*border-image-outset: 0px;*/
            /*border-image-repeat:
            repeat:直接重复平铺
            round:将内容缩放进行完整的重复平铺*/
            /*border-image-repeat: round;*/

            /*缩写：*/
            /*border-image: source slice / width/outset repeat;*/
            border-image: url("../images/border1.png") 27 / 27px /0px round;
        }
    </style>
</head>
<body>
<div>边框图片的宽度。如果没有设置这个属性，那么宽度默认就是元素的原始的边框宽度</div>
</body>
</html>

09-公用面板样式

所有的面板的基础样式是一致的，提前布局好。

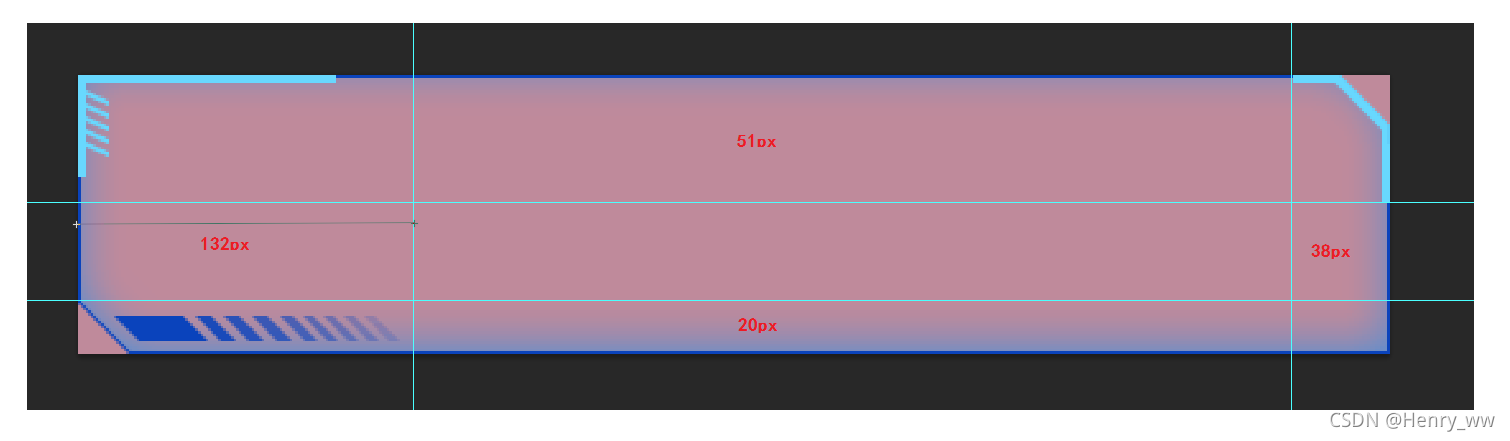

切割示例图：

在这里插入图片描述

  • 面板 .panel
/* 面板样式 */
.panel {
    border:1px solid;
    border-image-source: url('../images/border.png');
    /* 上  右  下  左 */
    /* 上   左右   下 */
    /* 上下   左右 */
    /* 四周一样 */
    border-image-slice: 55 42 26 138;
    border-image-width: 2.291667rem 1.75rem 1.083333rem 5.75rem;
    padding:.416667rem;
    box-sizing: border-box;
    margin-bottom: .833333rem;
}
.panel h3{
  font-size: 0.833rem;
  color: #fff;
}

10-整体信息区域-布局

html结构：

<div class="baseinfo panel">
    <div class="item">
        <h2>2,190</h2>
        <p>
            <i class="icon-dot"></i><span>设备总数</span>
        </p>
    </div>
    <div class="item">
        <h2>190</h2>
        <p>
            <i class="icon-dot"></i><span>设备总数</span>
        </p>
    </div>
    <div class="item">
        <h2>3,001</h2>
        <p>
            <i class="icon-dot"></i><span>设备总数</span>
        </p>
    </div>
    <div class="item">
        <h2>108</h2>
        <p>
            <i class="icon-dot"></i><span>设备总数</span>
        </p>
    </div>
</div>

样式描述：

  • 容器高度 110px
  • h4字体 28px #fff 左边距 4.8px 下间隙 8px
  • span字体 16px #4c9bfd
/* 概览区域 */
.baseinfo{
    height: 4.666667rem;
    display: flex;
    justify-content: space-around;
}
.baseinfo h2{
    color: #fff;
    font-size: 1.25rem;
    font-weight: normal;
    line-height: 30px;
}
.baseinfo .item:nth-child(2) .icon-dot{
    color: red;
}

11-监控区域-布局

html结构：

<div class="monitor panel">
    <div class="tabs">
        <a href="javascript:;" data-index="0" class="active aaaa">故障设备监控</a>
        <a href="javascript:;" data-index="1">异常设备监控</a>
    </div>
    <div class="content" style="display: block;">
        <div class="head">
            <span class="col">故障时间</span>
            <span class="col">设备地址</span>
            <span class="col">异常代码</span>
        </div>
        <div class="list">
            <div class="anilist">
                <div class="row">
                    <span class="col">20180701</span>
                    <span class="col">11北京市昌平西路金燕龙写字楼</span>
                    <span class="col">1000001</span>
                    <span class="icon-dot"></span>
                </div>
                ...
            </div>
        </div>
    </div>
    <div class="content">
        <div class="head">
            <span class="col">故障时间</span>
            <span class="col">设备地址</span>
            <span class="col">异常代码</span>
        </div>
        <div class="list">
            <div class="anilist">
                <div class="row">
                    <span class="col">20180701aa</span>
                    <span class="col">11北京市昌平西路金燕龙写字楼</span>
                    <span class="col">1000001</span>
                    <span class="icon-dot"></span>
                </div>
                ...
            </div>
        </div>
    </div>
</div>

结构解释：

  • .tabs 标签选项 加上active激活选项 默认激活第一个选项
  • .content 切换内容 加上style="display: block;"显示内容 默认激活第一个内容

样式描述：

  • 容器内间距 24px 0
  • .tabs 容器内间距 0 36px
    • a 容器 颜色： #1950c4 内间距：0 27px 字体：18px
    • 第一个a容器 去除左侧内间距 加上右侧2px宽度边框#00f2f1
    • 激活的时候 颜色白色
  • .content容器
    • 占满剩余高度 flex:1
    • 默认隐藏
  • .head 容器
    • 行高 1.05 背景 rgba(255, 255, 255, 0.1) 内间距 12px 36px 颜色 #68d8fe 字体大小 14px
  • row 容器
    • 行高 1.05 内间距 12px 36px 颜色 #68d8ff 字体大小 12px
    • .icon-dot 字体图标 绝对定位 左边0.64rem 透明度0
    • 鼠标经过后：背景 rgba(255, 255, 255, 0.1) 透明度1
  • col容器
    • 宽度：3.2rem 8.4rem 3.2rem
    • 第二个col 一行不换行 溢出 省略
.monitor{
  height: 20rem;
  display: flex;
  flex-direction: column;
  position: relative;
}
/* 创建动画 */
@keyframes scroll-top {
	0%{}
	100%{
  		transform: translateY(-50%);
	}
}
.monitor .anilist{
	animation: scroll-top 15s linear infinite;
}
.monitor .anilist:hover{
	animation-play-state:paused;
}
.monitor .icon-dot{
  opacity: 0;
  position: absolute;
  left: 0.45rem;
}
.monitor .row:hover .icon-dot{
  opacity: 1;
}
.monitor  .tabs{
  margin-bottom: 0.75rem;
}
.monitor .tabs a{
  color: #1950c4;
  font-size: 1.033333rem;
  padding: 0 .625rem;
}
.monitor  .tabs a:first-child{
  border-right: solid #00f2f1 .083333rem;
}
.monitor .tabs a.active{
  color: #fff;
}
.monitor .content{
  flex: 1;
  display: none;
  overflow: hidden;
}
.monitor .content .head{
  padding: 0.5rem 1.0rem;
  background: rgba(255, 255, 255, 0.1);
  font-size: .683333rem;
  line-height: 1rem;
  display: flex;
  justify-content: space-between;
  text-align: left;
}
.monitor .content .list{
	width: 100%;
	overflow: hidden;
}
.monitor .anilist {
  width: 100%;
}
.monitor .content .list .row{
  line-height: 1.05;
  color: #61a8ff;
  font-size: 0.5rem;
  display: flex;
  justify-content: space-between;
  padding: 0.5rem 1.0rem;
}
.monitor .content .list .row .col:nth-child(2){
  white-space: nowrap;
  overflow: hidden;
  text-overflow: ellipsis;
}

12-点位区域-布局

html结构：

<!-- 点位 -->
<div class="site panel">
    <h3>占位站点分布统计</h3>
    <div class="chart">
        <div class="pie"></div>
        <div class="data">
            <div class="item">
                <h4>320,11</h4>
                <span>
                    <i class="icon-dot" style="color: #ed3f35"></i>
                    点位总数
                </span>
            </div>
            <div class="item">
                <h4>418</h4>
                <span>
                    <i class="icon-dot" style="color: #eacf19"></i>
                    本月新增
                </span>
            </div>
        </div>
    </div>
</div>

css样式：

/* 点位 */
.site{
  height: 14.166667rem;
}
.site h3{
  color:#fff;
  font-size: 0.783333rem;
  padding: .416667rem 0;
}
.site .chart{
  display: flex;
  justify-content: space-between;
}
.site .pie {
  flex: 3;
  height: 10rem;
}
.site .data {
  flex: 1;
  display: flex;
  flex-direction: column;
  justify-content: space-between;
  background-image: url(../images/rect.png);
  padding: 1.5rem 0.5rem;
  box-sizing: border-box;
}
.site .data h4{
  font-size: 1.666667rem;
  color: #fff;
}

14-地图区域-预留布局

html结构：

<!-- 地图 -->
<div class="map">
    <h3>
        <span class="icon-cube"></span>
        设备数据统计
    </h3>
    <div class="chart">
        <div class="geo"></div>
    </div>
</div>

css样式：

/* 地图  */
.map{
  height: 24rem;
  margin-top: .833333rem;
  display: flex;
  flex-direction: column;
}
.map h3 {
  line-height: 1;
  padding: 0.667rem 0;
  margin: 0;
  font-size: 0.833rem;
  color: #fff;
}
.map .icon-cube {
  color: #68d8fe;
}
.map .chart {
  flex: 1;
  background-color: rgba(255, 255, 255, 0.05);
}
.map .geo {
  width: 100%;
  height: 100%;
}

15-用户统计-布局

html结构：

<div class="userCount panel">
    <h3>全国用户总量统计</h3>
    <div class="chart">
        <div class="pie"></div>
        <div class="data">
            <div class="item">
                <h4>320,11</h4>
                <span>
                    <i class="icon-dot" style="color: #ed3f35"></i>
                    点位总数
                </span>
            </div>
            <div class="item">
                <h4>418</h4>
                <span>
                    <i class="icon-dot" style="color: #eacf19"></i>
                    本月新增
                </span>
            </div>
        </div>
    </div>
</div>

css样式：

/* 用户模块 */
.userCount{
  height: 14.166667rem;
}
.userCount h3{
  color:#fff;
  font-size: 0.783333rem;
  padding: .416667rem 0;
}
.userCount .chart{
  display: flex;
  justify-content: space-between;
}
.userCount .pie {
  flex: 3;
  height: 10rem;
}
.userCount .data {
  flex: 1;
  display: flex;
  flex-direction: column;
  justify-content: space-between;
  background-image: url(../images/rect.png);
  padding: 1.5rem 1.25rem;
  box-sizing: border-box;
}
.userCount .data h4{
  font-size: 1.666667rem;
  color: #fff;
}

16-订单区域-布局

html结构：

<!-- 订单 -->
<div class="order panel">
    <!-- 筛选 -->
    <div class="filter">
        <a href="javascript:;" data-key="day365" class="active">365天</a>
        <a href="javascript:;" data-key="day90">90天</a>
        <a href="javascript:;" data-key="day30">30天</a>
        <a href="javascript:;" data-key="day1">24小时</a>
    </div>
    <!-- 数据 -->
    <div class="data">
        <div class="item">
            <h4>20,301,987</h4>
            <span>
                <i class="icon-dot" style="color: #ed3f35;"></i>
                订单量
            </span>
        </div>
        <div class="item">
            <h4>99834</h4>
            <span>
                <i class="icon-dot" style="color: #eacf19;"></i>
                销售额(万元)
            </span>
        </div>
    </div>
</div>

css样式：

/* 订单 */
.order{
  height: 6.467rem;
}
.order .filter {
  display: flex;
}
.order .filter a {
  display: block;
  padding: 0 .833333rem;
  font-size: .75rem;
  color: #1950c4;
  border-right: 0.083rem solid #00f2f1;
}
.order .filter a:first-child {
  padding-left: 0;
}
.order .filter a:last-child {
  border-right: none;
}
.order .filter a.active {
  color: #fff;
  font-size: 0.833rem;
}
.order .data{
  margin-top: 0.833rem;
    display: flex;
}
.order .item {
  flex: 1;
}
.order .item h4{
  font-size: 1.166667rem;
  color: #fff;
  margin-bottom: 0.417rem;
}

17-销售统计-布局

html结构：

<!-- 销售额 -->
<div class="sales panel">
    <div class="caption">
        <h3>销售额统计</h3>
        <a href="javascript:;" class="active" data-type="year">年</a>
        <a href="javascript:;" data-type="quarter">季</a>
        <a href="javascript:;" data-type="month">月</a>
        <a href="javascript:;" data-type="week">周</a>
    </div>
    <div class="chart">
        <div class="line"></div>
    </div>
</div>

css样式：

/* 销售区域 */
.sales{
  height: 10.333rem;
}
.sales {
  display: flex;
  flex-direction: column;
}
.sales .caption {
    display: flex;
    line-height: 1;
}
.sales .caption h3{
  font-size: 1.066667rem;
  color: #fff;
  padding-right: 0.75rem;
  border-right: 0.083rem solid #00f2f1;
}
.sales .caption a {
  font-size: .866667rem;
  padding:  .208333rem;
  border-radius: .166667rem;
  margin: 0 .833333rem;
}
.sales .caption a.active {
  background-color: #4c9bfd;
  color: #fff;
}
.sales .chart{
  flex: 1;
  padding-top: 0.6rem;
}
.sales .chart .line{
    width: 100%;
	height: 100%;
}

18-渠道区域&销售进度-布局

html结构：

<!-- 渠道 季度 -->
<div class="wrap">
    <div class="channel panel">
        <h3>渠道分布</h3>
        <div class="data">
            <div class="item">
                <h4>39 <small>%</small></h4>
                <span>
                    <i class="icon-plane"></i>
                    机场
                </span>
            </div>
            <div class="item">
                <h4>39 <small>%</small></h4>
                <span>
                    <i class="icon-plane"></i>
                    机场
                </span>
            </div>
            <div class="item">
                <h4>39 <small>%</small></h4>
                <span>
                    <i class="icon-plane"></i>
                    机场
                </span>
            </div>
            <div class="item">
                <h4>39 <small>%</small></h4>
                <span>
                    <i class="icon-plane"></i>
                    机场
                </span>
            </div>
        </div>

    </div>
    <div class="quarter panel">
        <h3>一季度销售进度</h3>
        <div class="chart">
            <div class="box">
                <div class="gauge"></div>
                <div class="label">75<small> %</small></div>
            </div>
            <div class="data">
                <div class="item">
                    <h4>1,321</h4>
                    <span>
                        <i class="icon-dot" style="color: #6acca3"></i>
                        销售额(万元)
                    </span>
                </div>
                <div class="item">
                    <h4>150%</h4>
                    <span>
                        <i class="icon-dot" style="color: #ed3f35"></i>
                        同比增长
                    </span>
                </div>
            </div>
        </div>
    </div>
</div>

css样式：

/* 渠道区块 */
.wrap{
  display: flex;
}
.channel,
.quarter {
flex: 1;
height: 9.667rem;
}
.channel {
  margin-right: 0.833rem;
  display: flex;
  flex-direction: column;
}
.channel h3 {
    color: #fff;
    font-size: .833333rem;
    margin-bottom: .416667rem;
}
.channel .data {
  flex: 1;
  display: flex;
  flex-wrap: wrap;
}
.channel .data .item{
  width: 50%;
  margin-bottom: .625rem;
}
.channel .data .item:nth-of-type(2n){
  text-align: center;
}
.channel .data .item h4{
  font-size: 1.5rem;
  color: #fff;
}
.channel .data .item h4 small{
  font-size: .5rem;
}
.channel .data .item > span {
  padding: .333333rem 0;
}
/* 季度区块 */
.quarter {
  display: flex;
  flex-direction: column;
  margin: 0 -0.25rem;
}
.quarter .chart {
  flex: 1;
  padding-top: 0.75rem;
}
.quarter .box {
  position: relative;
}
.quarter .label {
  transform: translate(-50%, -30%);
  color: #fff;
  font-size: 1.25rem;
  position: absolute;
  left: 50%;
  top: 50%;
}
.quarter .label small {
  font-size: 50%;
}
.quarter .gauge {
  height: 3.5rem;
}
.quarter .data {
  display: flex;
  justify-content: space-between;
}
.quarter .item {
  width: 50%;
}
.quarter h4 {
  color: #fff;
  font-size: 1rem;
  margin-bottom: 0.4rem;
}
.quarter span {
  display: block;
  width: 100%;
  white-space: nowrap;
  text-overflow: ellipsis;
  overflow: hidden;
  color: #4c9bfd;
  font-size: 0.583rem;
}

19-热销排行-布局

html结构：

<!-- 排行榜 -->
<div class="list panel">
    <div class="all">
        <h3>全国热榜</h3>
        <ul>
            <li>
                <i class="icon-cup1" style="color: #d93f36;"></i>
                可爱多
            </li>
            <li>
                <i class="icon-cup2" style="color: #68d8fe;"></i>
                娃哈啥
            </li>
            <li>
                <i class="icon-cup3" style="color: #4c9bfd;"></i>
                喜之郎
            </li>
        </ul>
    </div>
    <div class="province">
        <h3>各省热销 <i class="date">// 近30日 //</i></h3>
        <div class="data">
            <ul class="sup">
                <li>
                    <span>北京</span>
                    <span>25,179 <s class="icon-up"></s></span>
                </li>
                <li>
                    <span>河北</span>
                    <span>23,252 <s class="icon-down"></s></span>
                </li>
                <li>
                    <span>上海</span>
                    <span>20,760 <s class="icon-up"></s></span>
                </li>
                <li>
                    <span>江苏</span>
                    <span>23,252 <s class="icon-down"></s></span>
                </li>
                <li>
                    <span>山东</span>
                    <span>20,760 <s class="icon-up"></s></span>
                </li>
            </ul>
            <ul class="sub">
                <li>
                    <span>你好</span>
                    <span>6.00<s class="icon-up"></s></span>
                </li>
                <li>
                    <span>你好</span>
                    <span>6.00<s class="icon-up"></s></span>
                </li>
                <li>
                    <span>你好</span>
                    <span>6.00<s class="icon-up"></s></span>
                </li>
            </ul>
        </div>
    </div>
</div>

css样式：

/* 排行榜 */
.list{
  height: 11.8rem;
}
.list {
    display: flex;
}
.list .all{
  width: 10rem;
  display: flex;
  flex-direction: column;
  font-size: .666667rem;
}
.list .all ul{
  flex: 1;
  display: flex;
  flex-direction: column;
  justify-content: space-around;
}
.list .all [class^='icon-']{
    font-size: 1.466667rem;
    vertical-align: middle;
    margin-right: .625rem;
}
.list .province{
  flex: 1;
  flex-direction: column;
}
.list .province li.active{
  color:#fff;
}
.list .province i{
  float: right;
}

.list .province .data{
    flex: 1;
    display: flex;
    margin-top: .625rem;
}
.list .province .data ul {
    flex: 1;
}
.list .province .data ul li {
  display: flex;
  justify-content: space-between;
  padding: 0.5rem;
}
.list .province .data ul.sub{
  display: flex;
  color: #52ffff;
  flex-direction: column;
  justify-content: space-around;
  font-size: 0.5rem;
  background-color: rgba(10, 67, 188, 0.4);
}
.list .province .data ul.sub li {
  padding: 0.417rem 0.6rem;
}

###页面效果开始-------------------

图表效果

echarts.js

我们只需要了解一些常见的图表配置即可，大部分配置项不用去纠结啊，人生主要是要开心

基本使用步骤
  • 引入js文件
  • 添加一个用于展示图表的结构，必须有合理的宽高值
  • 初始化charts实例：echarts.init(dom)
  • 配置图表–难点
  • 调用setOption方法生成图表
常见配置
柱状图

在这里插入图片描述

饼图

在这里插入图片描述

20-监控区域-效果

功能实现分析
  • 绑定 标签页点击 事件
  • 点击的时候获取data-index的值
  • 当前容器加active其他容器移除active
  • index对应的内容容器显示其他容器隐藏
$('.monitor').on('click', '.tabs a', function (e) {
    // 样式切换
    $(this).addClass('active').siblings().removeClass('active')
    // 面板切换
    $('.monitor .content').eq(this.dataset.index).show().siblings('.content').hide()
})
添加动画功能
  • 实现思路：
    • 先克隆列表，追加在后面
    • 使用animation实现动画
    • 使用 translateY 向上位移 50%
    • 动画时间15s，匀速播放，循环执行。

js代码：

// 列表无限滚动,动画在样式时已经添加好，这里只是将结构复制追加，产生循环滚动的效果
$(".monitor .anilist").each(function () {
    var $row = $(this).children().clone()
    $(this).append($row)
})

css代码：

/* 创建动画 */
@keyframes scroll-top {
  0%{}
  100%{
    transform: translateY(-50%);
  }
}
.monitor .anilist{
  animation: scroll-top 15s linear infinite;
}
.monitor .anilist:hover{
  animation-play-state:paused;
}

21-点位区域-饼图

实现步骤分析
  • 从官方示例中找到最接近项目需求的例子，适当修改。
  • 在自己的项目中使用起来
  • 按照产品需求，来定制图表。
参考官方例子

地址：https://echarts.apache.org/examples/zh/editor.html?c=pie-roseType

在这里插入图片描述

添加图表
// 实现点位-饼状图
(function () {
  var option = {
    // 控制提示
    tooltip: {
      // 非轴图形，使用item的意思是放到数据对应图形上触发提示
      trigger: 'item',
      // 格式化提示内容：
      // a 代表图表名称 b 代表数据名称 c 代表数据  d代表  当前数据/总数据的比例
      formatter: "{a} <br/>{b} : {c} ({d}%)"
    },
    // 控制图表
    series: [
      {
        // 图表名称
        name: '点位统计',
        // 图表类型
        type: 'pie',
        // 南丁格尔玫瑰图 有两个圆  内圆半径10%  外圆半径70%
        // 百分比基于  图表DOM容器的半径
        radius: ['10%', '70%'],
        // 图表中心位置 left 50%  top 50% 距离图表DOM容器
        center: ['50%', '50%'],
        // 半径模式，另外一种是 area 面积模式
        roseType: 'radius',
        // 数据集 value 数据的值 name 数据的名称
        data: [
          { value: 10, name: 'rose1' },
          { value: 5, name: 'rose2' },
          { value: 15, name: 'rose3' },
          { value: 25, name: 'rose4' },
          { value: 20, name: 'rose5' },
          { value: 35, name: 'rose6' },
          { value: 30, name: 'rose7' },
          { value: 40, name: 'rose8' }
        ]
      }
    ]
  };
  var myChart = echarts.init($('.pie')[0])
  myChart.setOption(option)
})();
按照需求定制
数据使用
{ value: 20, name: '云南' },
{ value: 26, name: '北京' },
{ value: 24, name: '山东' },
{ value: 25, name: '河北' },
{ value: 20, name: '江苏' },
{ value: 25, name: '浙江' },
{ value: 30, name: '四川' },
{ value: 42, name: '湖北' }
颜色设置
['#006cff', '#60cda0', '#ed8884', '#ff9f7f', '#0096ff', '#9fe6b8', '#32c5e9', '#1d9dff'],
完整代码
// 占位分布统计
(function () {
    // 基于准备好的dom，初始化echarts实例
    let mychart = echarts.init($('.pie')[0])

    // 指定图表的配置项和数据
    let option = {
        tooltip: {
            trigger: 'item',
            formatter: '{a} <br/>{b} : {c} ({d}%)'
        },
        series: [
            {
                name: '面积模式',
                type: 'pie',
                radius: [10%, 70%],
                center: ['50%', '50%'],
                roseType: 'area',
                // color:['#006cff', '#60cda0', '#ed8884', '#ff9f7f', '#0096ff', '#9fe6b8', '#32c5e9', '#1d9dff'],
                data: [
                    { value: 10, name: '云南' },
                    { value: 5, name: '北京' },
                    { value: 15, name: '山东' },
                    { value: 25, name: '河北' },
                    { value: 20, name: '江苏' },
                    { value: 35, name: '广东' },
                    { value: 30, name: '四川' },
                    { value: 40, name: '湖北' }
                ]
            }
        ]
    };
    // 使用刚指定的配置项和数据显示图表。
    mychart.setOption(option)
})();

22-用户统计-柱状图

实现步骤：找到合适的图表示例，拷贝代码

修改配置

1.图表数据的数量以及值

2.修改柱状图的颜色

3.修改两个轴上面的标签的颜色

4.修改垂直方向上的轴的颜色

5.修改图表的大小

参考官方示例 + 分析

地址：https://echarts.apache.org/examples/zh/editor.html?c=bar-simple

在这里插入图片描述

使用起来
// 用户统计-柱状图
(function () {
  var option = {
    // 参考上面即可...
  };
  var myChart = echarts.init($('.bar')[0])
  myChart.setOption(option)
})();
修改配置
图表数据的数量以及值
// series
data: [2100,1900,1700,1560,1400,1200,1200,1200,900,750,600,480,240]
// xaxis
data: ['上海', '广州', '北京', '深圳', '合肥', '', '...', '', '杭州', '厦门', '济南', '成都', '重庆']
修改柱状图的颜色

添加渐变色

series里面添加配置项

// 文档说明来源于：backgroundColor
color: {
    type: 'linear',
        x: 0,
		y: 0,
		x2: 0,
		y2: 1,
		colorStops: [{
			offset: 0, color: '#00fffb' // 0% 处的颜色
		}, {
			offset: 1, color: '#0061ce' // 100% 处的颜色
		}]
}
修改两个轴上面的标签的颜色
// xaxis 和 yaxis
axisLabel:{
    color:'rgb(0, 115, 211)'
}
修改垂直方向上的轴的颜色
// yaxis
splitLine:{
    show:true,
        lineStyle:{
            color: ['#00fffb']
        }
}
修改图表的大小
grid: {
    left: '3%',
	right: '4%',
	bottom: '1%',
	top:'7%',
	containLabel: true
}

总结：写echarts就像写css样式，且繁杂难记，今后在工作中只需要按照需求去查找，切勿死记硬背，也不需要记住呢。。。

23-订单区域-效果

单击切换，修改数据和样式

自动的切换， 修改数据和样式

实现效果的关键是能够定义出合适结构的数据，并且实现页面元素和数据的关联

元素和数据的关联
<span data-id='day365'>365天</span>
<span data-id='day90'>90天</span>
----------------------------------------------
let data = {
	“day365":[11,22],
	"day90":[44,55]
}
----------------------------------------------
那么实现关联的方式就是
1.单击元素，获取元素的 自定义属性，如day365
2.通过自定义属性获取数据对象中的值：let arr = data['day365']
3.赋值
-----------------------------------------------
总结：如何建立起元素和数据的关联
1.如果数据是数组，就通过元素的索引关联
2.如果数据是对象，那么就通过自定义属性关联
实现步骤：
  • 提前准备数据
  • 点击后切tab激活样式
  • 点击后切换数据内容
  • 开启定时器动态切换数据
// 订单区域
(function () {
    // 订单切换
    // 1.准备数据
    var data = {
        day365: { orders: '20,301,987', amount: '99834' },
        day90: { orders: '301,987', amount: '9834' },
        day30: { orders: '1,987', amount: '3834' },
        day1: { orders: '987', amount: '834' }
    }
    // 2.点击时切换样式
    // 3.点击时切换数据--操作dom
    $('.order').on('click', '.filter a', function () {
        $(this).addClass('active').siblings().removeClass('active')
        let key = $(this).data('key')
        let cdata = data[key]

        var $h4Order = $('.order h4:eq(0)')
        var $h4Amount = $('.order h4:eq(1)')
        $h4Order.html(cdata.orders)
        $h4Amount.html(cdata.amount)
    })
    // 4.定时切换
    let index = 0
    let allA = $('.order .filter a')
    setInterval(() => {
        index++
        if (index >= 4) {
            index = 0
        }
        // allA.eq(index).trigger('click')
        allA.eq(index).click()
    }, 1000);
})();

24-销售统计

折线图图表的添加

jq功能

​ 1.单击切换，同时切换样式和数据

​ 2.自动切换，切换样式和数据：trigger(‘click’)

实现步骤分析
  • 准备切换需要依赖的数据
  • 添加图表并进行配置
  • 绑定点击事件
    • 切换激活 tab 的样式
    • 切换图表依赖的数据
  • 开启定时器，进行切换。
定义数据

数据后期需要与标签进行关联

数据的格式是对象，对象的属性值是数据，它是一个数组

var data = {
      year: [
        [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
        [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79]
      ],
      quarter: [
        [23, 75, 12, 97, 21, 67, 98, 21, 43, 64, 76, 38],
        [43, 31, 65, 23, 78, 21, 82, 64, 43, 60, 19, 34]
      ],
      month: [
        [34, 87, 32, 76, 98, 12, 32, 87, 39, 36, 29, 36],
        [56, 43, 98, 21, 56, 87, 43, 12, 43, 54, 12, 98]
      ],
      week: [
        [43, 73, 62, 54, 91, 54, 84, 43, 86, 43, 54, 53],
        [32, 54, 34, 87, 32, 45, 62, 68, 93, 54, 54, 24]
      ]
    }
添加图表并配置

在这里插入图片描述

折线图图表的配置需求
  • 标签颜色
  • 大小
  • 图例的添加：legend
  • 线的颜色
  • 分割线的颜色
  • 水平轴标签的内容
  • 数据
标签颜色
axisLabel: {
    color: 'rgb(0, 115, 211)'
}
大小
grid:{
    left: '3%',
	right: '4%',
	bottom: '1%',
	top: '20%',
	containLabel: true
}
图例的添加：legend

图例的值必须和series中的数据的name属性对应

legend: {
    data: ['预期销售额', '实际销售额'],
        textStyle:{
            color: 'rgb(0, 115, 211)'
        }
}
------------------要设置name属性-------------------
    series: [{
        name:'预期销售额',
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'line',
        smooth: true
    },{
        name:'实际销售额',
        data: [333, 323, 456, 456, 543, 213, 666],
        type: 'line',
        smooth: true
    }]
线的颜色
// 设置线的颜色
lineStyle:{
    color:'red'
}
分割线的颜色
splitLine:{
    lineStyle:{
        color:'rgb(0, 115, 211)'
    }
}
设置水平轴的标签
xAxis: {
    type: 'category',
	data: ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'],
	axisLabel: {
		color: 'rgb(0, 115, 211)'
	}
}
设置数据
series: [{
    name:'预期销售额',
    data: data['year'][0],
    type: 'line',
    smooth: true,
    // 设置线的颜色
    lineStyle:{
        color:'red'
    }
},{
    name:'实际销售额',
    data: data['year'][1],
    type: 'line',
    smooth: true,
    lineStyle:{
        color:'yellow'
    }
}]
jq功能的实现

单击切换：绑定click事件

自动切换:添加定时器，触发元素的单击事件

在事件中拿到元素的自定义属性，通过自定义属性获取对应的数据，赋值给series的data

添加鼠标进入到移出事件，停止和重启定时器

// jq功能
$('.sales .caption a').on('click',function(){
    $(this).addClass('active').siblings().removeClass('active')
    let type = $(this).data('type')
    let current = data[type]
    // 给series的data属性赋值
    option.series[0].data = current[0]
    option.series[1].data = current[1]
    // 重新渲染图表:修改了图表的配置之后,要让配置起作用必须重新渲染
    mychart.setOption(option)
})
let index = 0
let timeid = setInterval(function() {
    index ++
    if(index >=  $('.sales .caption a').length){
        index = 0
    }
    $('.sales .caption a').eq(index).trigger('click')
}, 2000);

// 添加鼠标移入和移出的事件
$('.sales .line').on('mouseenter',function(){
    clearInterval(timeid)
}).on('mouseleave',function(){
    timeid = setInterval(function() {
        index ++
        if(index >=  $('.sales .caption a').length){
            index = 0
        }
        $('.sales .caption a').eq(index).trigger('click')
    }, 2000)
})

25-销售进度-饼状图

实现步骤分析
  • 寻找官方的类似示例，给予分析。
  • 在项目中使用起来。
  • 按照需求来定制它。
添加图表

参考官方示例：https://echarts.apache.org/examples/zh/editor.html?c=pie-doughnut

在这里插入图片描述

// 销量进度-饼状图
(function () {
  var option = {
    series: [
      {
        type: 'pie',
        radius: ['50%', '70%'],
        label: {
          show: false,
        },
        data: [
          { value: 100, name: '直接访问' },
          { value: 100, name: '邮件营销' },
          { value: 200, name: '联盟广告' }
        ]
      }
    ]
  }
  var myChart = echarts.init($('.gauge')[0])
  myChart.setOption(option)
})();
图表配置

需求1：改成半圆，大一些，让75%文字在中心。

需求2：鼠标经过无需变大，第一段颜色和第二段颜色不一样。

// 一季度销售进度
(function () {
    let mychart = echarts.init($('.quarter .gauge')[0])

    let option = {
        series: [
            {
                name: '访问来源',
                type: 'pie',
                radius: ['80%', '100%'],
                avoidLabelOverlap: false,
                startAngle: 180,
                labelLine: {
                    show: false
                },
                hoverOffset: 0,
                data: [
                    {
                        value: 75,
                        itemStyle: {
                            color: 'skyblue'
                        },
                        emphasis: {
                            itemStyle: {
                                color: 'skyblue' // 鼠标上移没有高亮效果，因为高亮色和原始是同一个颜色
                            }
                        }
                    },
                    { value: 25 },
                    {
                        value: 100, itemStyle: {
                            color: 'transparent'
                        }
                    }
                ]
            }
        ]
    };
    mychart.setOption(option)
})()

总结：实现一个需求，需要去推导，具备推导的能力需要练习，这只是一个时间问题。

27-热销排行-效果-课后完成

实现思路：

  • 准备假数据，只有一组
  • 当数据进入 tab 的时候
    • 激活当前的tab样式，删除其他tab的样式
    • 随机打乱事先准备好的一组数据
    • 根据新数据拼接html格式字符串，进行渲染
  • 默认激活第一个tab的效果
  • 开启定时器，按顺便切换

预备知识：

  • 扩展知识1：排序sort函数

  • 扩展知识2：ES6模版字符

// 数据
var data = [1,5,12,10]
// 从小到大排序
data.sort(function(a,b){return a-b})
// 从大到小排序
data.sort(function(a,b){return b-a})
// 每次取出两个值进行比较  a 是第二个  b 是第一个
// 如果回调函数返回值 大于0  a排b后
// 如果回调函数返回值 等于0  不排
// 如果回调函数返回值 小于0  b排a后
// 随机排序
data.sort(function(a,b){return 0.5-Math.random()})

// 模版字符
var data = {name:'tom'}
var str = `你的名字是：${data.name}`
// 用户拼接字符串，可以换行，在拼接html的时候常用。

开始实现：

第一步：模拟数据

   var data = [
    { name: '可爱多', num: '9,086' },
    { name: '娃哈哈', num: '8,341' },
    { name: '喜之郎', num: '7,407' },
    { name: '八喜', num: '6,080' },
    { name: '小洋人', num: '6,724' },
    { name: '好多鱼', num: '2,170' },
  ]

第二步：绑定鼠标经过事件，激活样式，根据随机数据渲染内容。

  $('.province').on('mouseenter','.sup li',function(){
     // 样式
     $(this).addClass('active').siblings().removeClass('active')
     // 打乱数据
     var randomData = data.sort(function(a,b){
       return 0.5 - Math.random()
     })
     // 拼接字符串
     var html = ''
     randomData.forEach(function(item){
       html += `<li><span>${item.name}</span><span>${item.num} <s class="icon-up"></s></span></li>`
     })
     // 渲染
     $('.sub').html(html)
  })

第三步：默认激活第一个tab

  // 所有的LI
  var $lis = $('.province .sup li')
  // 第一个默认激活
  $lis.eq(0).mouseenter()

第四步：开启定时切换

  // 开启定时器 切换
  var index = 0
  setInterval(function () {
    index++
    // 大于等于5索引切换到0索引
    if (index >= 5) index = 0
    // 选中对应tab触发点击
    $lis.eq(index).mouseenter()
  }, 1000)

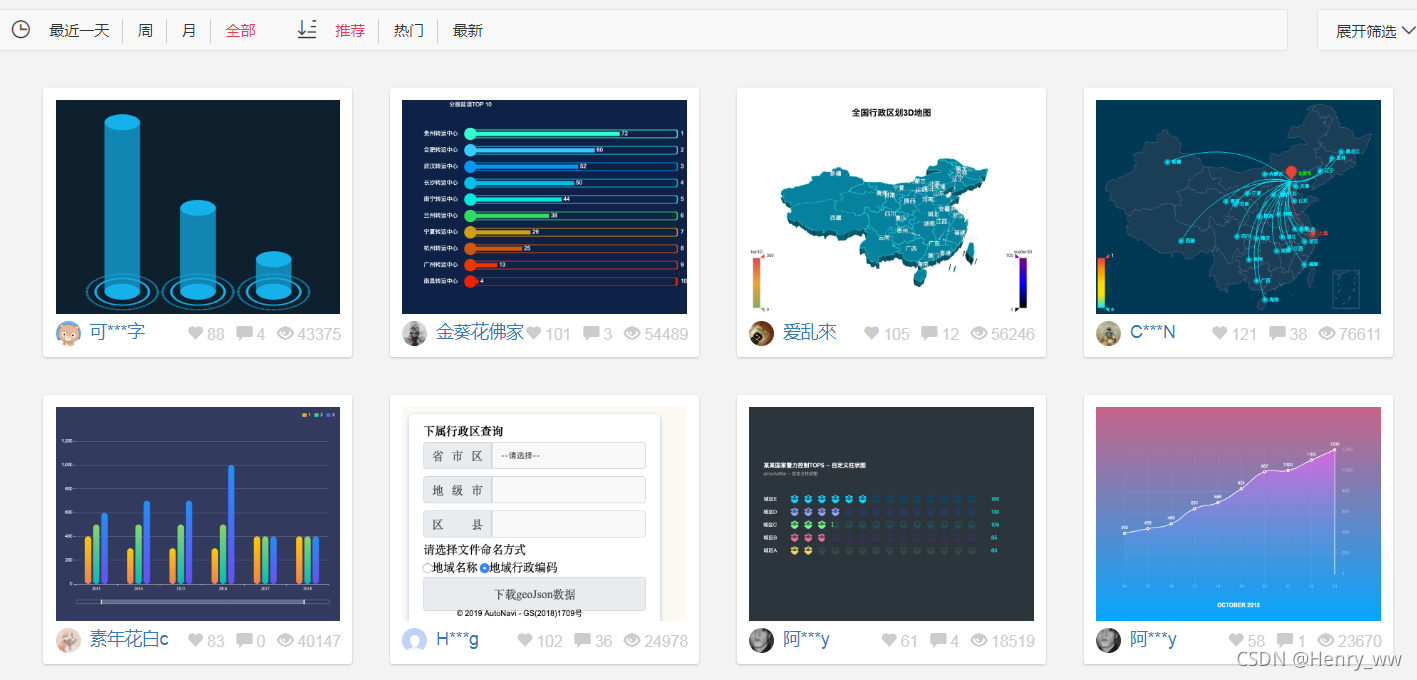

补充-Echarts-社区介绍

社区就是一些，活跃的echart使用者，交流和贡献定制好的图表的地方。

在这里插入图片描述

  • 在这里可以找到一些基于echart的高度定制好的图表，相当于基于jquery开发的插件，这里是基于echarts开发的第三方的图表。

补充-Echarts-map使用（扩展）

参考社区的例子：https://gallery.echartsjs.com/editor.html?c=x2Ei_JbHZb

实现步骤：

  • 需要下载china.js提供中国地图的js文件
  • 导入后，使用社区提供的配置即可。
(function () {
	// 使用配置即可...
  var myecharts = echarts.init($('.map .geo')[0])
  myecharts.setOption(option)
})()

需要修改：

    geo: {
      map: 'china',
+      zoom: 1.2,
      label: {
        emphasis: {
          show: false
        }
      },
      roam: false,
      itemStyle: {
        normal: {
+          areaColor: '#142957',
          borderColor: '#0692a4'
        },
        emphasis: {
          areaColor: '#0b1c2d'
        }
      }
    },

总结：这例子是扩展案例，大家以后可以多看看社区里面的案例。

代码:

index.html

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <meta http-equiv="X-UA-Compatible" content="ie=edge" />
    <link rel="stylesheet" href="./assets/fonts/icomoon.css" />
    <link rel="stylesheet" href="./styles/reset.css" />
    <link rel="stylesheet" href="./styles/index.css" />
    <title>68-可视化</title>
  </head>

  <body>
    <div class="layout">
      <div class="left">
        <div class="info borderImage">
          <div class="item">
            <span>2,190</span>
            <span> <i class="icon-dot" style="color:red"></i> 设备总数</span>
          </div>
          <div class="item">
            <span>2,190</span>
            <span> <i class="icon-dot" style="color:green"></i> 设备总数</span>
          </div>
          <div class="item">
            <span>2,190</span>
            <span> <i class="icon-dot" style="color:blue"></i> 设备总数</span>
          </div>
          <div class="item">
            <span>2,190</span
            ><span>
              <i class="icon-dot" style="color:yellow"></i> 设备总数</span
            >
          </div>
        </div>
        <div class="monitor borderImage">
          <div class="title">
            <span class="active">故障设备监控</span> |
            <span>异常设备监控</span>
          </div>
          <div class="content">
            <div class="title">
              <span>故障时间</span>
              <span>设备地址</span>
              <span>异常代码</span>
            </div>
            <div class="box">
              <ul class="list">
                <li>
                  <span>127356</span>
                  <span>广州传智播客1</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客2</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客3</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客4</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客5</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客6</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客7</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客8</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客9</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客10</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>广州传智播客11</span>
                  <span>100001</span>
                </li>
              </ul>
            </div>
          </div>
          <div class="content" style="display:none">
            <div class="title">
              <span>故障时间</span>
              <span>设备地址</span>
              <span>异常代码</span>
            </div>
            <div class="box">
              <ul class="list">
                <li>
                  <span>127356</span>
                  <span>黑马程序员1</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员2</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员3</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员4</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员5</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员6</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员7</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员8</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员9</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员10</span>
                  <span>100001</span>
                </li>
                <li>
                  <span>127356</span>
                  <span>黑马程序员11</span>
                  <span>100001</span>
                </li>
              </ul>
            </div>
          </div>
        </div>
        <div class="site borderImage">
          <h3 class="title">站点分布统计</h3>
          <div class="content">
            <div class="pie"></div>
            <div class="data">
              <div class="item">
                <h2>2,190</h2>
                <span>
                  <i class="icon-dot" style="color:red"></i> 设备总数</span
                >
              </div>
              <div class="item">
                <h2>2,190</h2>
                <span>
                  <i class="icon-dot" style="color:green"></i> 设备总数</span
                >
              </div>
            </div>
          </div>
        </div>
      </div>
      <div class="center">
        <div class="map">
          <h3>
            <span class="icon-cube"></span>
            设备数据统计
          </h3>
          <div class="chart">
            <div class="geo"></div>
          </div>
        </div>
        <div class="user borderImage">
          <h3>全国用户总量统计</h3>
          <div class="chart">
            <div class="pie"></div>
            <div class="data">
              <div class="item">
                <h4>320,11</h4>
                <span>
                  <i class="icon-dot" style="color: #ed3f35"></i>
                  点位总数
                </span>
              </div>
              <div class="item">
                <h4>418</h4>
                <span>
                  <i class="icon-dot" style="color: #eacf19"></i>
                  本月新增
                </span>
              </div>
            </div>
          </div>
        </div>
      </div>
      <div class="right">
        <div class="order borderImage">
          <div class="filter">
            <a href="javascript:;" data-key="day365" class="active">365天</a>
            <a href="javascript:;" data-key="day90">90天</a>
            <a href="javascript:;" data-key="day30">30天</a>
            <a href="javascript:;" data-key="day1">24小时</a>
          </div>
          <!-- 数据 -->
          <div class="data">
            <div class="item">
              <h4 class="orderNum"></h4>
              <span>
                <i class="icon-dot" style="color: #ed3f35;"></i>
                订单量
              </span>
            </div>
            <div class="item">
              <h4 class="saleNum"></h4>
              <span>
                <i class="icon-dot" style="color: #eacf19;"></i>
                销售额(万元)
              </span>
            </div>
          </div>
        </div>
        <div class="sales borderImage">
          <div class="caption">
            <h3>销售额统计</h3>
            <a href="javascript:;" class="active" data-type="year">年</a>
            <a href="javascript:;" data-type="quarter">季</a>
            <a href="javascript:;" data-type="month">月</a>
            <a href="javascript:;" data-type="week">周</a>
          </div>
          <div class="chart">
            <div class="line"></div>
          </div>
        </div>
        <div class="channel">
          <div class="channel_left borderImage">
            <h3>渠道分布</h3>
            <div class="data">
              <div class="item">
                <h4>39 <small>%</small></h4>
                <span>
                  <i class="icon-plane"></i>
                  机场
                </span>
              </div>
              <div class="item">
                <h4>39 <small>%</small></h4>
                <span>
                  <i class="icon-plane"></i>
                  机场
                </span>
              </div>
              <div class="item">
                <h4>39 <small>%</small></h4>
                <span>
                  <i class="icon-plane"></i>
                  机场
                </span>
              </div>
              <div class="item">
                <h4>39 <small>%</small></h4>
                <span>
                  <i class="icon-plane"></i>
                  机场
                </span>
              </div>
            </div>
          </div>
          <div class="channel_right borderImage">
            <h3>一季度销售进度</h3>
            <div class="chart">
              <div class="box">
                <div class="gauge"></div>
                <div class="label">75<small> %</small></div>
              </div>
              <div class="data">
                <div class="item">
                  <h4>1,321</h4>
                  <span>
                    <i class="icon-dot" style="color: #6acca3"></i>
                    销售额(万元)
                  </span>
                </div>
                <div class="item">
                  <h4>150%</h4>
                  <span>
                    <i class="icon-dot" style="color: #ed3f35"></i>
                    同比增长
                  </span>
                </div>
              </div>
            </div>
          </div>
        </div>
        <div class="list borderImage">
          <div class="all">
            <h3>全国热榜</h3>
            <ul>
              <li>
                <i class="icon-cup1" style="color: #d93f36;"></i>
                可爱多
              </li>
              <li>
                <i class="icon-cup2" style="color: #68d8fe;"></i>
                娃哈啥
              </li>
              <li>
                <i class="icon-cup3" style="color: #4c9bfd;"></i>
                喜之郎
              </li>
            </ul>
          </div>
          <div class="province">
            <h3>各省热销 <i class="date">// 近30日 //</i></h3>
            <div class="data">
              <ul class="sup">
                <li>
                  <span>北京</span>
                  <span>25,179 <s class="icon-up"></s></span>
                </li>
                <li>
                  <span>河北</span>
                  <span>23,252 <s class="icon-down"></s></span>
                </li>
                <li>
                  <span>上海</span>
                  <span>20,760 <s class="icon-up"></s></span>
                </li>
                <li>
                  <span>江苏</span>
                  <span>23,252 <s class="icon-down"></s></span>
                </li>
                <li>
                  <span>山东</span>
                  <span>20,760 <s class="icon-up"></s></span>
                </li>
              </ul>
              <ul class="sub">
                <li>
                  <span>你好</span>
                  <span>6.00<s class="icon-up"></s></span>
                </li>
                <li>
                  <span>你好</span>
                  <span>6.00<s class="icon-up"></s></span>
                </li>
                <li>
                  <span>你好</span>
                  <span>6.00<s class="icon-up"></s></span>
                </li>
              </ul>
            </div>
          </div>
        </div>
      </div>
    </div>

    <script src="./libs/jquery-1.12.4.js"></script>
    <!-- 引入echart资源文件之后，就会全局挂载echarts实例 -->
    <script src="./libs/echarts.min.js"></script>
    <script src="./js/index.js"></script>

    <script src="./libs/china.js"></script>
    <script src="./libs/mychart-map.js"></script>
  </body>
</html>

end

index.less

@normalColor: #0079d5;
body {
  background-image: url(../images/bg.jpg);
  background-size: cover;
  font-size: 12px;
}

.layout {
  width: 100%;
  min-width: 1024px;
  max-width: 1920px;
  min-height: 780px;
  background-image: url(../images/logo.png);
  background-repeat: no-repeat;
  background-size: contain;
  display: flex;
  padding: 3.666667rem 0.833333rem 0;
  box-sizing: border-box;
}
.borderImage {
  /* 添加边框图片 */
  border: 1px solid;
  /* border-width: 2.291667rem 1.708333rem 0.958333rem 5.458333rem; */
  border-image-source: url('../images/border.png');
  border-image-slice: 55 41 23 131;
  /* 边框图片的默认宽度和你设置的border-width一样 */
  border-image-width: 2.291667rem 1.708333rem 0.958333rem 5.458333rem;
  padding: 0.416667rem;
  box-sizing: border-box;
}

// 添加位移动画
@keyframes move {
  from {
  }
  to {
    transform: translateY(-100%);
  }
}

/* 第一列 */
.left {
  flex: 3;
  .info {
    height: 4.583333rem;
    display: flex;
    // 设置主轴方向上的元素的排列方式
    justify-content: space-around;
    // 设置侧轴方向上元素的排列方式
    align-items: center;
    // 列表块
    .item {
      color: #fff;
      display: flex;
      // 设置主轴的方向，默认是row
      flex-direction: column;
      span:nth-child(1) {
        font-size: 1.083333rem;
      }
      span:nth-child(2) {
        color: @normalColor;
        line-height: 1.166667rem;
      }
    }
  }
  .monitor {
    height: 19.833333rem;
    margin: 0.833333rem 0;
    display: flex;
    flex-direction: column;
    > .title {
      color: @normalColor;
      text-indent: 2em;
      margin: 0.333333rem 0;
      > span {
        line-height: 1.25rem;
        font-size: 0.916667rem;
        cursor: pointer;
        &.active {
          color: #fff;
        }
      }
    }
    .content {
      flex: 1;
      > .title {
        display: flex;
        color: @normalColor;
        justify-content: space-around;
        background-color: #1a1f2e;
        > span {
          line-height: 1.5rem;
        }
      }
      .box {
        flex: 1;
        display: flex;
        height: 14rem;
        overflow: hidden;
        > .list {
          flex: 1;
          list-style: none;
          animation: move 8s 2s linear infinite;
          > li {
            display: flex;
            color: @normalColor;
            justify-content: space-around;
            line-height: 1.25rem;
          }
        }
      }
    }
  }
  .site {
    height: 14.083333rem;
    display: flex;
    flex-direction: column;
    .title {
      flex: 0;
      color: #fff;
      line-height: 30px;
      font-size: 16px;
      text-indent: 1em;
    }
    .content {
      flex: 1;
      display: flex;
      .pie {
        flex: 2;
      }
      .data {
        flex: 1;
        background-color: #021137;
        display: flex;
        flex-direction: column;
        justify-content: space-around;
        align-items: center;
        h2 {
          color: #fff;
          font-size: 1.083333rem;
        }
        span {
          color: #006cff;
        }
      }
    }
  }
}

/* 第二列 */
.center {
  flex: 4;
  margin: 1.416667rem 0.833333rem 0;
  .map {
    height: 24rem;
    margin-top: 0.833333rem;
    display: flex;
    flex-direction: column;
    h3 {
      line-height: 1;
      padding: 0.667rem 0;
      margin: 0;
      font-size: 0.833rem;
      color: #fff;
      .icon-cube {
        color: #68d8fe;
      }
    }
    .chart {
      flex: 1;
      background-color: rgba(255, 255, 255, 0.5);
      .geo {
        width: 100%;
        height: 100%;
      }
    }
  }
  .user {
    height: 13.083333rem;
    margin-top: 0.833333rem;
    padding: 0 20px;
    > h3 {
      color: #fff;
      font-size: 0.783333rem;
      padding: 0.416667rem 0;
      text-indent: 2em;
    }
    .chart {
      display: flex;
      justify-content: space-between;
      .pie {
        flex: 3;
        height: 10rem;
      }
      .data {
        flex: 1;
        display: flex;
        flex-direction: column;
        justify-content: space-between;
        background-image: url(../images/rect.png);
        background-repeat: no-repeat;
        padding: 1.5rem 1.25rem;
        box-sizing: border-box;
        h4 {
          font-size: 1.083333rem;
          color: #fff;
        }
        span {
          color: #fff;
        }
      }
    }
  }
}

/* 第三列 */
.right {
  flex: 3;
  .order {
    height: 6.083333rem;
    padding: 10px 20px;
    .filter {
      display: flex;
      a {
        display: block;
        padding: 0 0.833333rem;
        font-size: 0.75rem;
        color: #1950c4;
        border-right: 0.083rem solid #00f2f1;
        &.active {
          color: #fff;
          font-size: 0.833rem;
        }
      }
      a:first-child {
        padding-left: 0;
      }
      a:last-child {
        border-right: none;
      }
    }
    .data {
      margin-top: 0.833rem;
      display: flex;
      .item {
        flex: 1;
        h4 {
          font-size: 1.083333rem;
          color: #fff;
          margin-bottom: 0.417rem;
        }
        span {
          color: #fff;
        }
      }
    }
  }
  .sales {
    height: 10.25rem;
    margin: 0.833333rem 0;
    display: flex;
    flex-direction: column;
    padding: 10px 20px;
    .caption {
      display: flex;
      line-height: 1;
      h3 {
        font-size: 0.833333rem;
        color: #fff;
        padding-right: 0.75rem;
        border-right: 0.083rem solid #00f2f1;
      }
      a {
        font-size: 0.866667rem;
        padding: 0.208333rem;
        border-radius: 0.166667rem;
        margin: 0 0.833333rem;
        &.active {
          background-color: #4c9bfd;
          color: #fff;
        }
      }
    }
    .chart {
      flex: 1;
      padding-top: 0.6rem;
      .line {
        width: 100%;
        height: 100%;
      }
    }
  }
  .channel {
    height: 9.583333rem;
    display: flex;
    justify-content: space-between;
    margin-bottom: 0.833333rem;
    .channel_left {
      flex: 1;
      margin-right: 0.833rem;
      display: flex;
      flex-direction: column;
      padding: 0.416667rem 0.833333rem;
      h3 {
        color: #fff;
        font-size: 0.833333rem;
        margin-bottom: 0.416667rem;
      }
      .data {
        flex: 1;
        display: flex;
        flex-wrap: wrap;
        .item {
          width: 50%;
          margin-bottom: 0.625rem;
          h4 {
            font-size: 1.5rem;
            color: #fff;
            small {
              font-size: 0.5rem;
            }
          }
          > span {
            padding: 0.333333rem 0;
            color: #fff;
          }
        }
        .item:nth-of-type(2n) {
          text-align: center;
        }
      }
    }
    .channel_right {
      flex: 1;
      display: flex;
      flex-direction: column;
      margin: 0 -0.25rem;
      .chart {
        flex: 1;
        padding-top: 0.75rem;
        .box {
          position: relative;
          .gauge {
            height: 3.5rem;
          }
          .label {
            transform: translate(-50%, -30%);
            color: #fff;
            font-size: 1.25rem;
            position: absolute;
            left: 50%;
            top: 50%;
            small {
              font-size: 50%;
            }
          }
        }
        .data {
          display: flex;
          justify-content: space-between;
          .item {
            width: 50%;
            h4 {
              color: #fff;
              font-size: 1rem;
              margin-bottom: 0.4rem;
            }
            span {
              display: block;
              width: 100%;
              white-space: nowrap;
              text-overflow: ellipsis;
              overflow: hidden;
              color: #4c9bfd;
              font-size: 0.583rem;
            }
          }
        }
      }
    }
  }

  .list {
    height: 11.666667rem;
    display: flex;
    .all {
      width: 10rem;
      display: flex;
      flex-direction: column;
      font-size: 0.666667rem;
      ul {
        flex: 1;
        display: flex;
        flex-direction: column;
        justify-content: space-around;
        [class^='icon-'] {
          font-size: 1.466667rem;
          vertical-align: middle;
          margin-right: 0.625rem;
        }
        li {
          color: #fff;
        }
      }
    }
    .province {
      flex: 1;
      flex-direction: column;
      h3 {
        color: #fff;
      }
      li.active {
        color: #fff;
      }
      .data {
        flex: 1;
        display: flex;
        margin-top: 0.625rem;
        ul {
          flex: 1;
          li {
            display: flex;
            justify-content: space-between;
            padding: 0.5rem;
            color: #fff;
          }
          &.sub {
            display: flex;
            color: #52ffff;
            flex-direction: column;
            justify-content: space-around;
            font-size: 0.5rem;
            background-color: rgba(10, 67, 188, 0.4);
            li {
              padding: 0.417rem 0.6rem;
            }
          }
        }
      }
    }
  }
}

end

index.js

$(function() {
  // 1.实现屏幕的适配
  // 1.获取当前页面的宽度
  // 2.按之前约定的份数计算出1rem在当前页面宽度下的px值
  // 3.将计算出的大小设置为当前页面的html根元素
  function shipei() {
    // 1.获取当前页面的宽度
    let width = document.documentElement.clientWidth
    if (width > 1920) {
      width = 1920
    }
    if (width < 1024) {
      width = 1024
    }
    // 2.按之前约定的份数计算出1rem在当前页面宽度下的px值
    let fontsize = width / 80
    // 3.将计算出的大小设置为当前页面的html根元素,因为rem是参照html根元素的字体大小的
    document.documentElement.style.fontSize = fontsize + 'px'
  }
  shipei()
  window.resize = function() {
    shipei()
  }

  // 监控区域
  // 1，单击标题能够
  // 1.1 切换样式
  // 1.2 切换内容面板

  // 2.实现动画的无缝滚动
  // 2.1 拷贝两个content下面的li元素，追加到对应的容器中
  ;(function() {
    // 实现动画的无缝滚动
    $('.monitor .list').each(function(index, value) {
      // 拷贝当前list下面的所有子元素，并添加到当前list做为子元素
      // clone：复制
      $(value).append(
        $(value)
          .children()
          .clone()
      )
    })

    // 单击标题能够切换样式和内容面板
    $('.monitor > .title > span').on('click', function() {
      // 切换样式
      $(this)
        .addClass('active')
        .siblings()
        .removeClass('active')
      // 获取当前标题的索引，这个索引就对应着content内容面板的索引
      let index = $(this).index()
      // .siblings('.content')，因为content还有其它的兄弟元素，而我们只需要控制content的显示隐藏
      $('.monitor .content')
        .eq(index)
        .show()
        .siblings('.content')
        .hide()
    })
  })()

  // 3.添加饼图
  ;(function() {
    // 1.创建图表实例
    let mychart = echarts.init($('.pie')[0])

    // 2.找到option配置
    let option = {
      color: [
        'red',
        '#91cc75',
        '#fac858',
        '#ee6666',
        '#73c0de',
        '#3ba272',
        '#fc8452',
        '#9a60b4',
        '#ea7ccc'
      ],
      tooltip: {
        trigger: 'item',
        formatter: '{a} <br/>{b} : {c} ({d}%)'
      },
      series: [
        {
          name: '面积模式',
          type: 'pie',
          radius: [20, 70],
          center: ['50%', '50%'],
          roseType: 'area',
          itemStyle: {
            borderRadius: 5
          },
          data: [
            { value: 30, name: 'rose 1' },
            { value: 28, name: 'rose 2' },
            { value: 26, name: 'rose 3' },
            { value: 24, name: 'rose 4' },
            { value: 22, name: 'rose 5' },
            { value: 20, name: 'rose 6' },
            { value: 18, name: 'rose 7' },
            { value: 16, name: 'rose 8' }
          ]
        }
      ]
    }

    // 3.使用配置进行图表的绘制
    mychart.setOption(option)
  })()

  // 4.添加柱状图
  ;(function() {
    let item = {
      value: 1300,
      itemStyle: {
        color: '#ccc'
      }
    }
    // 添加图表
    // init
    let mychart = echarts.init($('.user .pie')[0])
    // option
    let option = {
      color: {
        type: 'linear', // 线性渐变
        // 下面四个选项组成一个向量
        x: 0, // 起始x坐标
        y: 0, // 起始y坐标
        x2: 0, // 结束x坐标
        y2: 1, // 结束y坐标
        colorStops: [
          {
            offset: 0,
            color: '#00eff6' // 0% 处的颜色
          },
          {
            offset: 1,
            color: '#006ad0' // 100% 处的颜色
          }
        ],
        global: false // 缺省为 false
      },
      // 工具提示
      tooltip: {
        trigger: 'axis',
        axisPointer: {
          // 坐标轴指示器，坐标轴触发有效
          type: 'shadow' // 默认为直线，可选为：'line' | 'shadow'
        }
      },
      // 网格：设置大小
      grid: {
        left: '3%',
        right: '3%',
        bottom: '2%',
        top: '8%',
        containLabel: true
      },
      // 水平轴，与水平轴相差的设置都在这个配置选项中
      xAxis: [
        {
          type: 'category',
          data: [
            '上海',
            '广州',
            '北京',
            '深圳',
            '合肥',
            '',
            '...',
            '',
            '杭州',
            '厦门',
            '济南',
            '成都',
            '重庆'
          ],
          axisTick: {
            alignWithLabel: true
          },
          axisLabel: {
            // 水平轴标签文本的配置选项
            color: 'skyblue', //标签文本颜色
            interval: 0, //标签的间隔，0代表强制显示所有的标签文本
            rotate: 45 // 对标签文本进行放置设置
          },
          axisLine: {
            lineStyle: {
              color: 'skyblue'
            }
          }
        }
      ],
      // Y轴
      yAxis: [
        {
          type: 'value',
          axisLabel: {
            color: 'skyblue'
          },
          axisLine: {
            lineStyle: {
              color: 'skyblue'
            }
          },
          splitLine: {
            // 垂直方向上的分隔线--网格线
            lineStyle: {
              color: 'skyblue'
            }
          }
        }
      ],
      // 数据系列
      series: [
        {
          name: '直接访问',
          type: 'bar',
          barWidth: '60%',
          data: [
            2100,
            1900,
            1700,
            1560,
            1400,
            item,
            item,
            item,
            900,
            750,
            600,
            480,
            240
          ]
        }
      ]
    }
    // setOption
    mychart.setOption(option)
  })()

  // 5.实现订单销售区域
  ;(function() {
    // 5.1 模拟，使用数组方式模拟，里面的每个元素都是对象。每个对象有两个属性，分别代表  订单 和销售 数据
    let data = [
      { order: 1234567, sale: 2345678 },
      { order: 12345, sale: 23456 },
      { order: 123, sale: 2348 },
      { order: 12, sale: 23 }
    ]
    let index = 0 // 全局的索引
    // 5.2 为四个选项添加单击事件
    $('.order > .filter > a').on('click', function() {
      // 切换样式：排他法
      $(this)
        .addClass('active')
        .siblings()
        .removeClass('active')
      // 数据在数组中，所以我们应该获取当前被单击的元素的索引，通过索引获取到数据
      let cindex = $(this).index()
      // 单击之后，要重置全局的索引，以便让定时从当前索引继续轮播
      index = cindex
      // 获取索引位置的数据对象
      let current = data[cindex]
      // 为元素赋值
      $('.orderNum').text(current.order)
      $('.saleNum').text(current.sale)
    })
    // 页面加载之后，让第一个a标签自动触发一次click事件
    // $('.order > .filter > a').eq(1).click()
    $('.order > .filter > a')
      .eq(0)
      .trigger('click')

    // 添加定时器，实现自动轮播
    let timeid = null
    function startTime() {
      timeid = setInterval(function() {
        index++
        if (index >= $('.order > .filter > a').length) {
          index = 0
        }
        $('.order > .filter > a')
          .eq(index)
          .trigger('click')
      }, 2000)
    }
    // 启用定时器
    startTime()

    // 鼠标进入到四个选项区域，清除定时器，移出之后重启定时器
    $('.order > .filter > a')
      .on('mouseenter', function() {
        clearInterval(timeid)
      })
      .on('mouseleave', function() {
        startTime()
      })
  })()

  // 6.销售统计
  ;(function() {
    // 数据模拟
    var data = {
      year: [
        [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
        [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79]
      ],
      quarter: [
        [23, 75, 12, 97, 21, 67, 98, 21, 43, 64, 76, 38],
        [43, 31, 65, 23, 78, 21, 82, 64, 43, 60, 19, 34]
      ],
      month: [
        [34, 87, 32, 76, 98, 12, 32, 87, 39, 36, 29, 36],
        [56, 43, 98, 21, 56, 87, 43, 12, 43, 54, 12, 98]
      ],
      week: [
        [43, 73, 62, 54, 91, 54, 84, 43, 86, 43, 54, 53],
        [32, 54, 34, 87, 32, 45, 62, 68, 93, 54, 54, 24]
      ]
    }
    // 实现自动轮播
    let index = 0
    let timerId = null
    // 6.1 添加图表
    let mychart = echarts.init($('.line')[0])
    let option = {
      // 图例
      legend: {
        data: ['预期销售额', '实际销售额'],
        textStyle: {
          color: 'skyblue'
        }
      },
      // 工具提示
      tooltip: {
        trigger: 'axis'
      },
      // 网格：设置大小
      grid: {
        left: '3%',
        right: '3%',
        bottom: '2%',
        top: '20%',
        containLabel: true
      },
      xAxis: {
        type: 'category',
        data: [
          '1月',
          '2月',
          '3月',
          '4月',
          '5月',
          '6月',
          '7月',
          '8月',
          '9月',
          '10月',
          '11月',
          '12月'
        ],
        axisLabel: {
          color: 'skyblue',
          interval: 0,
          rotate: 45
        }
      },
      yAxis: {
        type: 'value',
        axisLabel: {
          color: 'skyblue'
        },
        splitLine: {
          lineStyle: {
            color: '#444'
          }
        }
      },
      series: [
        {
          name: '预期销售额',
          data: data['year'][0],
          type: 'line',
          smooth: true,
          lineStyle: {
            color: 'yellow',
            width: 3
          }
        },
        {
          name: '实际销售额',
          data: data['year'][1],
          type: 'line',
          smooth: true,
          lineStyle: {
            color: 'red',
            width: 3
          }
        }
      ]
    }

    mychart.setOption(option)

    // 添加选项的单击事件
    $('.sales .caption > a').on('click', function() {
      // 样式切换
      $(this)
        .addClass('active')
        .siblings()
        .removeClass('active')
      // 当前单击之后，要将索引重置
      index = $(this).index() - 1

      // 切换图表数据
      // 先获取当前被单击元素的自定义属性type的值
      // let type = $(this).attr('data-type')
      // let type = $(this).data('type')
      let type = $(this).data().type
      // 获取数据
      let current = data[type]

      // 为图表series的data属性赋值
      option.series[0].data = current[0]
      option.series[1].data = current[1]
      // 更新数据之后，需要重新渲染图表，否则没有效果
      mychart.setOption(option)
    })

    function start() {
      timerId = setInterval(function() {
        index++
        if (index >= $('.sales .caption > a').length) {
          index = 0
        }
        $('.sales .caption > a')
          .eq(index)
          .click()
      }, 2000)
    }
    start()

    // 移入到 图表区域停止定时器，移出之后重启定时器
    $('.line')
      .on('mouseenter', function() {
        clearInterval(timerId)
      })
      .on('mouseleave', function() {
        start()
      })
  })()
})

end

mymap.js

var uploadedDataURL = "/asset/get/s/data-1528971808162-BkOXf61WX.json";

/**
此版本通过设置geoindex && seriesIndex: [1] 属性来实现geo和map共存，来达到hover散点和区域显示tooltip的效果

默认情况下，map series 会自己生成内部专用的 geo 组件。但是也可以用这个 geoIndex 指定一个 geo 组件。这样的话，map 和 其他 series（例如散点图）就可以共享一个 geo 组件了。并且，geo 组件的颜色也可以被这个 map series 控制，从而用 visualMap 来更改。
当设定了 geoIndex 后，series-map.map 属性，以及 series-map.itemStyle 等样式配置不再起作用，而是采用 geo 中的相应属性。

http://echarts.baidu.com/option.html#series-map.geoIndex

并且加了pin气泡图标以示数值大小
*/
var points = [
                  {value: [118.8062, 31.9208],itemStyle:{color:'#4ab2e5'}}
                  , {value: [127.9688, 45.368],itemStyle:{color:'#4fb6d2'}}
                  , {value: [110.3467, 41.4899],itemStyle:{color:'#52b9c7'}}
                  , {value: [125.8154, 44.2584],itemStyle:{color:'#5abead'}}
                  , {value: [116.4551, 40.2539],itemStyle:{color:'#f34e2b'}}
                  , {value: [123.1238, 42.1216],itemStyle:{color:'#f56321'}}
                  , {value: [114.4995, 38.1006],itemStyle:{color:'#f56f1c'}}
                  , {value: [117.4219, 39.4189],itemStyle:{color:'#f58414'}}
                  , {value: [112.3352, 37.9413],itemStyle:{color:'#f58f0e'}}
                  , {value: [109.1162, 34.2004],itemStyle:{color:'#f5a305'}}
                  , {value: [103.5901, 36.3043],itemStyle:{color:'#e7ab0b'}}
                  , {value: [106.3586, 38.1775],itemStyle:{color:'#dfae10'}}
                  , {value: [101.4038, 36.8207],itemStyle:{color:'#d5b314'}}
                  , {value: [103.9526, 30.7617],itemStyle:{color:'#c1bb1f'}}
                  , {value: [108.384366, 30.439702],itemStyle:{color:'#b9be23'}}
                  , {value: [113.0823, 28.2568],itemStyle:{color:'#a6c62c'}}
                  , {value: [102.9199, 25.46639],itemStyle:{color:'#96cc34'}}
                  , {value: [119.4543, 25.9222]}
  ]
// var uploadedDataURL = "/asset/get/s/data-1482909892121-BJ3auk-Se.json";
myChart.showLoading();
      let index = -1;

$.getJSON(uploadedDataURL, function(geoJson) {

    echarts.registerMap('china', geoJson);
    myChart.hideLoading();
    option = {
        backgroundColor: '#013954',
     /*   title: {
            top: 20,
            text: '“困难人数” - 杭州市',
            subtext: '',
            x: 'center',
            textStyle: {
                color: '#ccc'
            }
        },*/

        // tooltip: {
        //     trigger: 'item',
        //     formatter: function(params) {
        //         console.log(params)
        //             return params.name + ' : ' + params.value[2];
        //     }
        // },
       /*visualMap: {
          min: 0,
          max: 1000000,
          right: 100,
          seriesIndex: 1,
          type: 'piecewise',
          bottom: 100,
          textStyle: {
            color: '#FFFF'
          },
          splitList: [
            {
              gt: 50000,
              color: '#F5222D',
              label: '困难人数大于5万人'
            }, //大于5万人
            {
              gte: 30000,
              lte: 50000,
              color: '#FA541C ',
              label: '困难人数3-5万人'
            }, //3-5万人
            {
              gte: 10000,
              lte: 30000,
              color: '#FA8C16',
              label: '困难人数1-3万人'
            }, //1-3万人
            {
              lte: 10000,
              color: '#fbe1d6',
              label: '困难人数小于1万人'
            }
          ]
        },*/

        geo: {
            map: 'china',
          aspectScale: 0.75, //长宽比
          zoom: 1.1,
          roam: false,
          itemStyle: {
            normal: {
              areaColor: {
                        type: 'radial',
                        x: 0.5,
                        y: 0.5,
                        r: 0.8,
                        colorStops: [{
                            offset: 0,
                            color: '#09132c' // 0% 处的颜色
                        }, {
                            offset: 1,
                            color: '#274d68'  // 100% 处的颜色
                        }],
                        globalCoord: true // 缺省为 false
                    },
              shadowColor:'rgb(58,115,192)',
              shadowOffsetX: 10,
              shadowOffsetY: 11
            },
            emphasis: {
              areaColor: '#2AB8FF',
              borderWidth: 0,
              color: 'green',
              label: {
                show: false
              }
            }
          },
          regions: [{
            name: '南海诸岛',
            itemStyle: {
                areaColor: 'rgba(0, 10, 52, 1)',

                borderColor: 'rgba(0, 10, 52, 1)',
                normal: {
                    opacity: 0,
                    label: {
                        show: false,
                        color: "#009cc9",
                    }
                }
            },


        }],
        },
        series: [ {
            type: 'map',
            roam: false,
            label: {
                normal: {
                    show: true,
                    textStyle: {
                        color: '#1DE9B6'
                    }
                },
                emphasis: {
                    textStyle: {
                        color: 'rgb(183,185,14)'
                    }
                }
            },

            itemStyle: {
              normal: {
               borderColor: 'rgb(147, 235, 248)',
                borderWidth: 1,
                areaColor: {
                        type: 'radial',
                        x: 0.5,
                        y: 0.5,
                        r: 0.8,
                        colorStops: [{
                            offset: 0,
                            color: '#09132c' // 0% 处的颜色
                        }, {
                            offset: 1,
                            color: '#274d68'  // 100% 处的颜色
                        }],
                        globalCoord: true // 缺省为 false
                    },
              },
              emphasis: {
                    areaColor: 'rgb(46,229,206)',
                //    shadowColor: 'rgb(12,25,50)',
                    borderWidth: 0.1
                }
            },
            zoom: 1.1,
       //     roam: false,
            map: 'china' //使用
            // data: this.difficultData //热力图数据   不同区域 不同的底色
          },{
                type: 'effectScatter',
                coordinateSystem: 'geo',
                showEffectOn: 'render',
                zlevel:1,
                rippleEffect: {
                    period: 15,
                    scale: 4,
                    brushType: 'fill'
                },
                hoverAnimation: true,
                label: {
                    normal: {
                        formatter: '{b}',
                        position: 'right',
                        offset: [15, 0],
                        color: '#1DE9B6',
                        show: true
                    },
                },
                itemStyle: {
                    normal: {
                       color:'#1DE9B6'/* function (value){ //随机颜色
 return "#"+("00000"+((Math.random()*16777215+0.5)>>0).toString(16)).slice(-6);
 }*/,
                        shadowBlur: 10,
                        shadowColor: '#333'
                    }
                },
                symbolSize: 12,
                data: points
            }, //地图线的动画效果
          {
                type: 'lines',
                zlevel: 2,
                effect: {
                    show: true,
                    period: 4, //箭头指向速度，值越小速度越快
                    trailLength: 0.4, //特效尾迹长度[0,1]值越大，尾迹越长重
                    symbol: 'arrow', //箭头图标
                    symbolSize: 7, //图标大小
                },
                lineStyle: {
                    normal: {
                        color:'#1DE9B6'
                        /* function (value){ //随机颜色

                        ['#f21347','#f3243e','#f33736','#f34131','#f34e2b',
                        '#f56321','#f56f1c','#f58414','#f58f0e','#f5a305',
                        '#e7ab0b','#dfae10','#d5b314','#c1bb1f','#b9be23',
                        '#a6c62c','#96cc34','#89d23b','#7ed741','#77d64c',
                        '#71d162','#6bcc75','#65c78b','#5fc2a0','#5abead',
                        '#52b9c7','#4fb6d2','#4ab2e5']
 return "#"+("00000"+((Math.random()*16777215+0.5)>>0).toString(16)).slice(-6);
 }*/,
                        width: 1, //线条宽度
                        opacity: 0.1, //尾迹线条透明度
                        curveness: .3 //尾迹线条曲直度
                    }
                },
                data: [
                    {coords: [[118.8062, 31.9208],[119.4543, 25.9222]],lineStyle:{color:'#4ab2e5'}}
                  , {coords: [[127.9688, 45.368],[119.4543, 25.9222]],lineStyle:{color:'#4fb6d2'}}
                  , {coords: [[110.3467, 41.4899],[119.4543, 25.9222]],lineStyle:{color:'#52b9c7'}}
                  , {coords: [[125.8154, 44.2584],[119.4543, 25.9222]],lineStyle:{color:'#5abead'}}
                  , {coords: [[116.4551, 40.2539],[119.4543, 25.9222]],lineStyle:{color:'#f34e2b'}}
                  , {coords: [[123.1238, 42.1216],[119.4543, 25.9222]],lineStyle:{color:'#f56321'}}
                  , {coords: [[114.4995, 38.1006],[119.4543, 25.9222]],lineStyle:{color:'#f56f1c'}}
                  , {coords: [[117.4219, 39.4189],[119.4543, 25.9222]],lineStyle:{color:'#f58414'}}
                  , {coords: [[112.3352, 37.9413],[119.4543, 25.9222]],lineStyle:{color:'#f58f0e'}}
                  , {coords: [[109.1162, 34.2004],[119.4543, 25.9222]],lineStyle:{color:'#f5a305'}}
                  , {coords: [[103.5901, 36.3043],[119.4543, 25.9222]],lineStyle:{color:'#e7ab0b'}}
                  , {coords: [[106.3586, 38.1775],[119.4543, 25.9222]],lineStyle:{color:'#dfae10'}}
                  , {coords: [[101.4038, 36.8207],[119.4543, 25.9222]],lineStyle:{color:'#d5b314'}}
                  , {coords: [[103.9526, 30.7617],[119.4543, 25.9222]],lineStyle:{color:'#c1bb1f'}}
                  , {coords: [[108.384366, 30.439702],[119.4543, 25.9222]],lineStyle:{color:'#b9be23'}}
                  , {coords: [[113.0823, 28.2568],[119.4543, 25.9222]],lineStyle:{color:'#a6c62c'}}
                  , {coords: [[102.9199, 25.46639],[119.4543, 25.9222]],lineStyle:{color:'#96cc34'}}
                ]
            }

        ]
    };
    myChart.setOption(option,true);
});

end

Henry_ww
关注
  • 4
    点赞
  • 踩
  • 38
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
echarts进阶--销售趋势图
weixin_45818290的博客
09-08 1114
echarts进阶阶段，我们需要拿到后端接口数据，然后生成图表，接着在调节样式效果图我们可以将图表的渲染分成三个阶段 初始化阶段、数据更新阶段、分辨率适配阶段。
基于Echarts的销售企业经营数据分析-产品和客户集中度
anyushan的专栏
05-16 2736
产品对比客户集中图，显示产品和客户之间的依赖关系: 进行相关配置后，可以统计产品和创建客户产品名录：根据客户集中度由高到低划分产品组合。举例而言，图能够显示有多少产品分别由10名以下、10-20以及20名以上客户买走。点击一个竖栏， 可提供针对选定客户集中度类别的详细的产品名录。 进行相关配置后，可以统计产品和创建客户产品名录：根据客户分类定义宽窄划分产品组合。举例，图示可显示有多少客户分别购
使用ECharts实现数据图表分析
weixin_33805743的博客
05-29 211
一、ECharts介绍 　　实现对统计数据的图形分析之前用过JFreeChar，但它是用纯java实现编码繁琐且效果不佳，后来又使用过Fusioncharts 报表工具，它是基于Flash的图表组件、以XML为数据、提供丰富的Flash动画作为图标模板，实现简单效果不错但flash是老东西了且浏览器需要flash插件的支持，更关键的是手机端浏览器基本上不支持。最近看到百度...
vue+echart :点击趋势图中的某一点或是柱状图，出现弹窗，并传输数据
wlijun_0808的博客
05-21 716
主要是在趋势图页面代码中，在初始化趋势图的设置中，添加对趋势图监听的点击方法。在趋势图中点击某一个柱状图，出现下面的弹窗。
echarts数据可视化介绍+常用的图表案例分析（值得收藏的干活）
promise466的博客
10-28 8119
Echarts的优点比较明显体积小，免费、上手快，只需要有一些js基础，剩下的就是复制粘贴的事情，而且是国产的东西，文档看起来也比较方便
基于Echarts实现大屏数据可视化物虚拟数据统计
热门推荐
HTML网页设计
08-15 1万+
🚀 基于 Echarts 实现可视化数据大屏响应式展示效果的源码,，基于html+css+javascript+echarts制作， 可以在此基础上重新开发。本项目中使用的是echarts图表库，ECharts 提供了常规的折线图、柱状图、散点图、饼图、K线图，用于统计的盒形图，用于地理数据可视化的地图、热力图、线图，用于关系数据可视化的关系图、treemap、旭日图，多维数据可视化的平行坐标，还有用于 BI 的漏斗图，仪表盘，并且支持图与图之间的混搭。 ⚽精彩专栏推荐👇🏻👇🏻👇🏻 ❤ ...
数据可视化-ECharts 虚拟数据.zip
09-17
ECharts 是一个基于 JavaScript 的开源数据可视化库，由百度开发，提供了丰富的图表类型和强大的交互功能，广泛应用于各种数据分析和展示场景。 在“数据可视化-ECharts 虚拟数据.zip”这个压缩包中，我们可以预见...
数据可视化--Echarts库.rar
12-08
插件动态换算rem值+Echarts库（一个使用 JavaScript 实现的开源可视化库，可以流畅的运行在 PC 和移动设备上，兼容当前绝大部分浏览器（IE8/9/10/11XQ，Chrome，Firefox，Safari等），底层依赖矢量图形库 ZRender，...
数据可视化-canvas-svg-Echarts
08-19
在本主题中，我们将深入探讨三种主要的数据可视化技术：HTML5的Canvas、SVG（可缩放矢量图形）以及ECharts，一个基于JavaScript的数据可视化库。 1. **Canvas**: Canvas是HTML5中的一个重要元素，它允许开发者通过...
数据可视化-Echarts 大屏数据可视化展示.zip
04-13
ECharts，一个使用 JavaScript 实现的开源可视化库，可以流畅的运行在 PC 和移动设备上，兼容当前绝大部分浏览器（IE8/9/10/11，Chrome，Firefox，Safari等），底层依赖矢量图形库 ZRender，提供直观，交互丰富，可...
HTML大屏报表-数据可视化大屏展示-Echarts图表大屏-源码-解压即用.zip
最新发布
06-21
即下即用：无需担心技术门槛，简单几步即可将大屏集成到您的项目中，快速实现数据可视化。 无论您是数据分析师、前端开发者还是项目经理，这份资源都将是您打造专业级数据大屏的得力助手。赶快下载体验，让数据以更...
Echarts数据可视化 第7章 Echarts不同场景Dashboard制作案例 7.1 电商销售情况可视化案例
谢谢你们的关注
03-19 1214
Echarts数据可视化 第7章 Echarts不同场景Dashboard制作案例 7.1 电商销售情况可视化案例
用Echarts绘制图表数据
weixin_46757133的博客
02-23 1940
感言 之前看到 一些图表，完全就不知道是什么来的，后来才知道有一个东西叫Echarts。这个插件不是什么语言，会JS就可以了，而且有很多的参数键值对，不是都要全部都记住，用的时候去翻文档就可以，牛逼一点的人都是通过文档去学习一个新的东西，我目前还不能达到，希望以后可以达到吧，写这个也是为给自己的学习之路做个纪念，不代表自己总结的东西就是有深度的，或者也可能有些是自己的错误理解。 小节 官网上的Echarts 1、百度做出来的一个开源的插件，后来记得好像是被托管了，上网搜一下就可以出来，不过现在百度真的
Echarts常见图表展示
懒羊羊我小弟的博客
07-31 1433
本文主要介绍Echarts常见图表的展示，主要以折线图、柱状图、饼图、散点图等
echarts数据可视化系列：柱状图
qq_37953045的博客
10-09 4479
绘制柱状图及配置 引入echarts文件 <script src="/lib/echarts.min.js"></script> 给echarts定义一个有宽高的容器 <body> <!-- 为 ECharts 准备一个定义了宽高的 DOM --> <div id="main" style="width: 600px;height:400px;"></div> </body> 3.基于定义好的容器，初始化
柱状图（用ECharts绘制）
我的博客
08-15 1353
目录 柱状图常常用于描述分类后的数据 常见效果实现 最大值、最小值 markPoint 平均值 markLine 数值的显示 label 柱的宽度 barWidth 横向柱状图 交换x和y轴的角色 <!DOCTYPE html> <html lan...
ECharts入门
qq_45835940的博客
01-03 3176
@{ Layout = null; } <!DOCTYPE html> <html> <head> <meta charset="utf-8"> <title>ECharts</title> <!-- 引入 echarts.js --> <script src="...
Java物联网新零售项目 立可得-day01
zgz102928的博客
10-03 7347
JAVA+物联网的新零售项目，立可得项目，这个项目使用了比较新的技术栈，可以跟着流程熟悉一下简单的项目流程，主要是中间件的操作和后续的技术使用，在数据库方面可以看到使用的还是Mysql，中间件这个使用的是还不是简单的MQ，是那种可以和硬件设备通信的MQTTX类似如下图 这个是我在本地Windows 下面安装的，当然提供得到镜像里面也有对应的容器镜像，直接在docker 里面启动就可以了，这个emqtt在虚拟机里面是没有启动的，需要启动之后才可以在网址访问，他的地址都是192.168.200.128一定不要
跟风舞烟学大数据可视化-echarts从入门到上手实战
02-01
大数据可视化是当前信息化领域的热门技术之一，echarts作为一种优秀的可视化工具，受到了广泛的关注和应用。要学习echarts，首先需要了解大数据可视化的基本概念和原理。然后，可以通过跟随一些优秀的教程和视频学习echarts的基本用法和常见图表的绘制方法。 在学习过程中，要注重实战操作，通过自己动手编写代码来实现各种不同类型的图表，比如折线图、柱状图、饼图等。同时需要不断尝试调整参数，熟悉echarts的各种配置选项，以满足不同的可视化需求。 除了基本的图表绘制，学习者还可以尝试使用echarts来展示真实的大数据集，以此来更好地理解echarts在大数据可视化方面的应用。另外，可以学习如何将echarts与其他前端框架（比如Vue、React等）结合起来，以实现更加丰富和复杂的可视化效果。 在学习过程中，要注重积累经验，多思考如何将echarts应用到实际的项目中，比如企业的数据分析、市场报告、数据展示等方面。通过不断地练习和实践，才能真正掌握echarts的用法，并能够独立完成复杂的大数据可视化任务。 总之，要想学好echarts，需要坚持不懈地学习和实践，同时保持对新技术的敏锐度和学习的热情。只有这样，才能够从入门到上手，真正掌握echarts技术。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Henry_ww

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
