基于Matlab的FFT滤波器实现Simulink模型中波形数据的谐波分析和自定义频段清除

基于matlab的FFT滤波，可以实现对simulink模型中示波器的波形数据或者外部mat数据、csv数据进行谐波分析(FFT)和自定义频段清除，优点是滤波前后波形无相位滞后
，幅值衰减可补偿，不足之处在于不支持实时滤波。
图一是将图二的信号(含三次谐波)进行140hz-150hz频段谐波清除前后的时域及频谱图。
基于matlab的FFT滤波，可以实现对simulink模型中示波器的波形数据或者外部mat数据、csv数据进行谐波分析(FFT)和自定义频段清除，优点是滤波前后波形无相位滞后，幅值衰减可补偿，不足之处在于不支持实时滤波。
图一是将图二的信号(含三次谐波)进行140hz-150hz频段谐波清除前后的时域及频谱图。

ID:2950672809444558

乖-摸摸头69

基于Matlab的FFT滤波技术

引言：
在信号处理领域，频谱分析是一项重要的任务。FFT（快速傅里叶变换）作为一种常用的频域分析方法，能够将时域信号转换为频域信号，对信号的频谱进行分析。在本文中，我们将介绍基于Matlab的FFT滤波技术，该技术能够实现对Simulink模型中示波器的波形数据或者外部Mat数据、CSV数据进行谐波分析和自定义频段清除。该技术具有一定的优点，但也存在一些不足之处。

一、技术原理
FFT滤波技术的核心是快速傅里叶变换算法。该算法能够将时域信号转换为频域信号，通过对频域信号的处理，可以实现谐波分析和频段清除。在Matlab中，利用fft函数可以轻松地实现FFT变换，进而进行滤波操作。

二、技术特点
基于Matlab的FFT滤波技术具有如下特点：

1. 滤波前后波形无相位滞后：通过FFT滤波技术处理后，波形信号的相位不会发生滞后，保持较好的信号质量。
2. 幅值衰减可补偿：使用FFT滤波技术处理时，可以对幅度衰减进行补偿，使滤波后的信号幅度保持稳定。
3. 支持谐波分析和自定义频段清除：通过FFT技术，可以对信号中的谐波进行分析，并且可以根据需求，自定义频段进行清除，以满足实际应用需求。

三、技术应用
基于Matlab的FFT滤波技术在各个领域有着广泛的应用。下面以Simulink模型示波器的波形数据为例，介绍其具体的应用场景。

1. 谐波分析：对于示波器捕获的波形数据，通过FFT滤波技术可以对其中的谐波进行分析。通过分析谐波的幅度和频率，可以帮助用户了解信号的谐波成分，并进行相应处理。
2. 自定义频段清除：在某些应用场景中，需要将特定频段的信号清除，以减少对系统的干扰。通过基于Matlab的FFT滤波技术，用户可以自定义需要清除的频段，从而实现对这些频段信号的清除。

四、技术实现
基于Matlab的FFT滤波技术实现的具体步骤如下：

1. 导入数据：首先，将Simulink模型示波器的波形数据或外部Mat数据、CSV数据导入Matlab环境。
2. 进行FFT变换：利用Matlab中的fft函数，对导入的数据进行FFT变换。
3. 谐波分析：通过分析FFT变换后得到的频谱图，确定谐波的幅度和频率。用户可以根据具体需求，进行谐波的分析和处理。
4. 自定义频段清除：根据实际应用需求，自定义需要清除的频段。通过对FFT变换后的频谱图进行处理，将指定频段的信号清除。
5. 输出处理后的数据：最后，将处理后的数据导出，以供后续应用或分析使用。

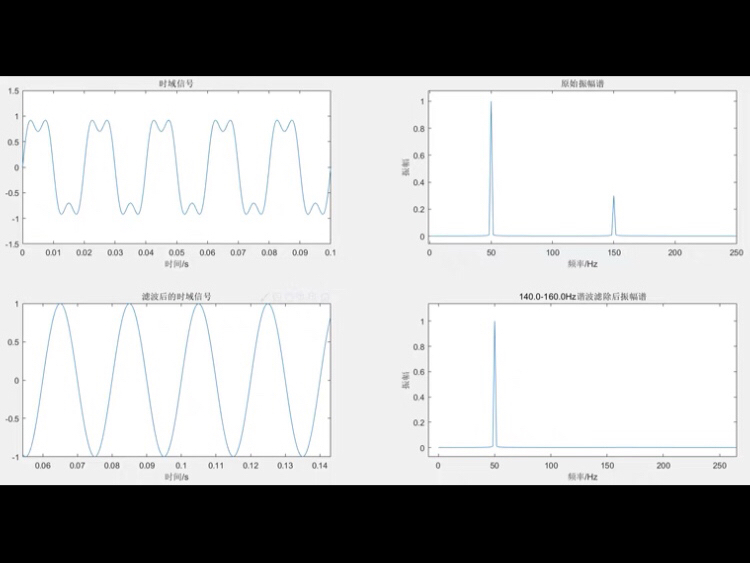

图一是将图二的信号（含三次谐波）进行140Hz-150Hz频段谐波清除前后的时域及频谱图。

结论：
基于Matlab的FFT滤波技术能够实现对Simulink模型示波器的波形数据或者外部Mat数据、CSV数据进行谐波分析和自定义频段清除。该技术具有滤波前后波形无相位滞后、幅值衰减可补偿等优点，但不支持实时滤波。通过对谐波分析和自定义频段清除，可以帮助用户实现对信号的精确处理，减少干扰，提高系统性能。
