simulink中使用scope和FFT的方法

 首先是在scope中设置参数

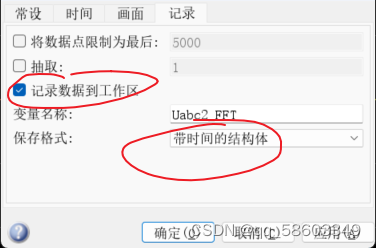

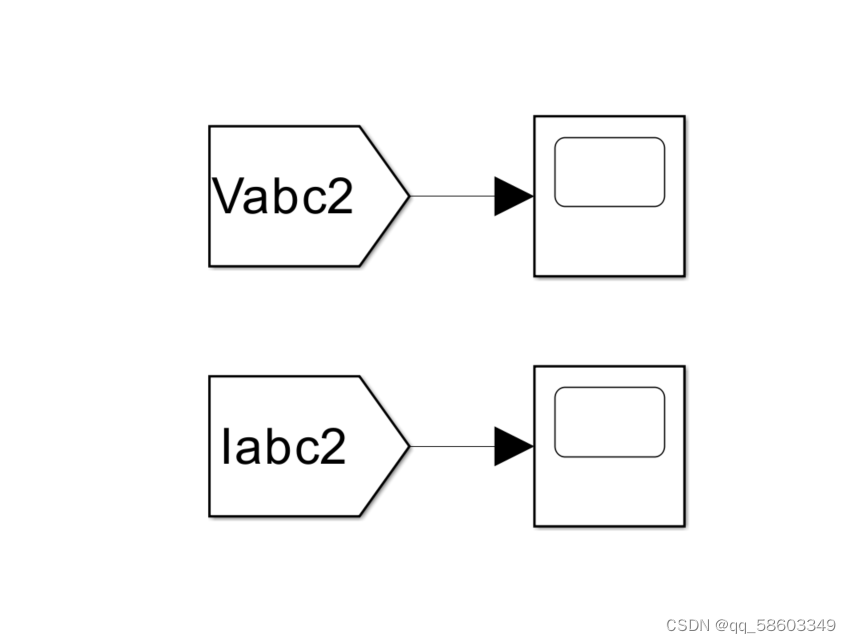

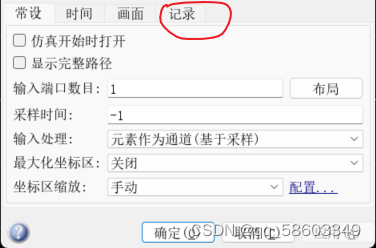

首先我们在仿真中找到所需要进行FFT测试数据的SCOPE，点击如下图过程

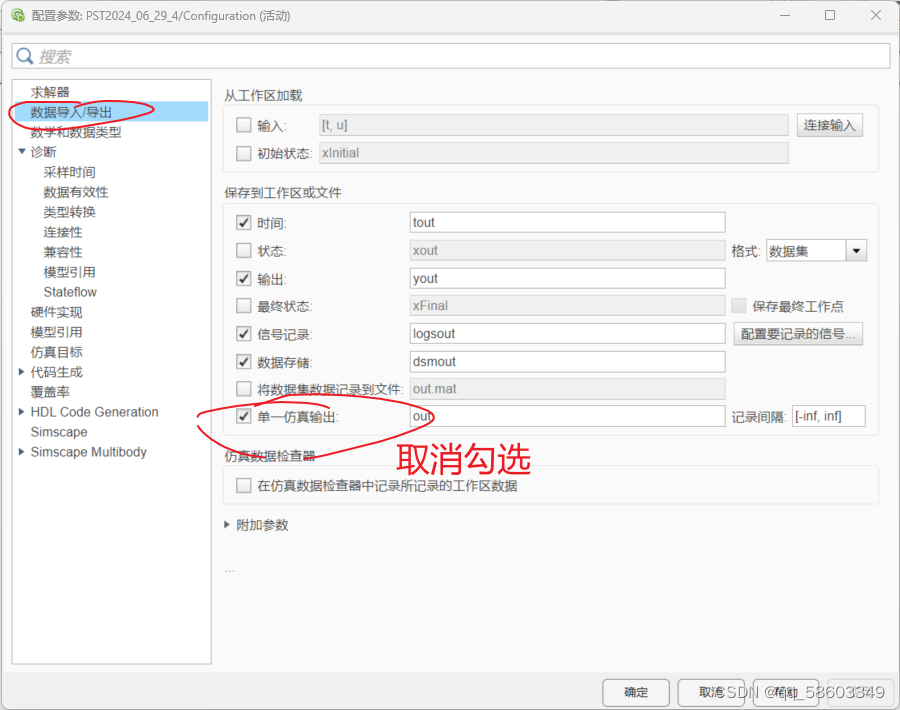

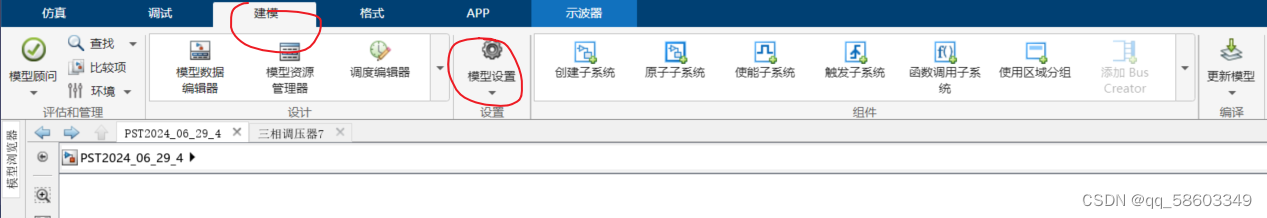

然后是在simulink中改一些参数

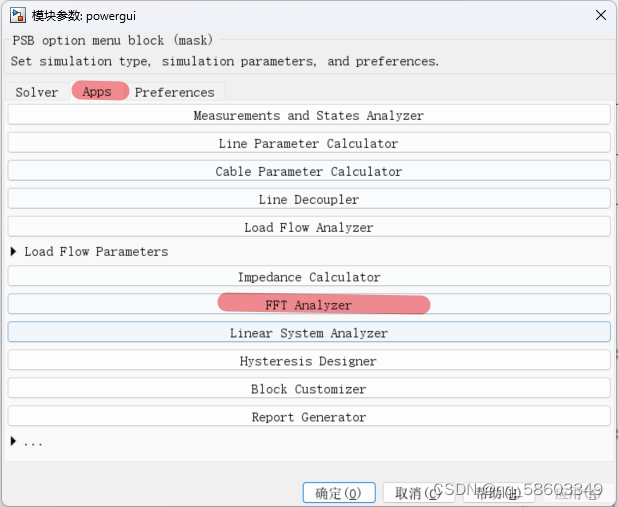

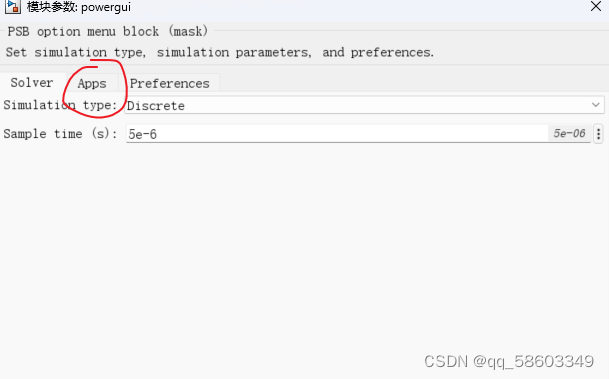

然后再仿真中打开powergui的模块：

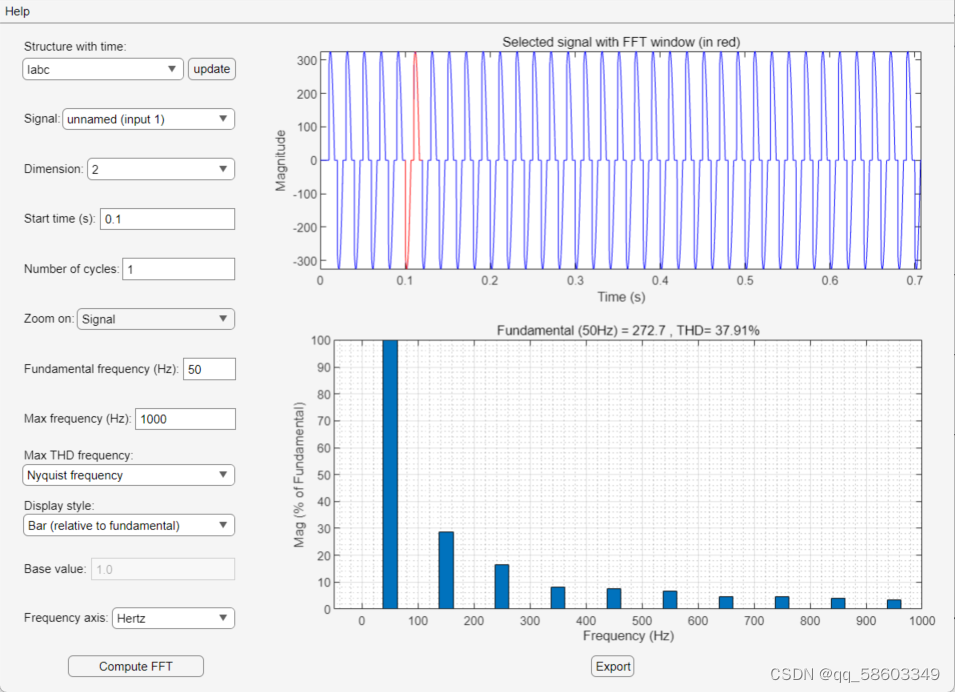

最后对FFT分析进行参数设置：

        Dimension：表示的是一个scope中的多个波形中的一个，可以进行选择。

        Start time：表示的是我们从什么时刻开始分析。

        Number of cycles:表示的是我们选择多少个周期的时间分析。

        Zoom on：表示的是上面的那个图是显示完整的波形，还是显示只有测试FFT的那段的波形。

        Fundamental frequency：表示的是频率，就是我们scope中的波形的频率，一般的为50Hz，这个需要看自己的波形。

        Max frequency：表示的是谐波的最大频率为多少，看TTF下图的很坐标的最大值。

        这个文章是我用来学习使用，欢迎各位留下自己遇到的问题和解决方式，大家一起交流。
