高分辨率光纤编码器技术

应用背景

虹科的合作伙伴Micronor开发了一种高分辨率的光纤增量式编码器系统，可以在高辐射和高磁环境下工作。

纯光学无源设计使许多潜在的应用成为可能，在这些应用中，不能使用基于电子的位置编码器，因为电子设备在高辐射环境下无法工作。

技术原理

该系统基于CWDM(粗波分复用)运行。850nm 和 1300nm 两种不同的波长通过多模光纤发送，以探测编码器圆盘的旋转情况。这种强度调制光由一根二级多模光纤导回。

光解复用器解析光功率信号，并用于重构定向感知正交信号。另外一对光纤用于感测编码器盘上的绝对索引。

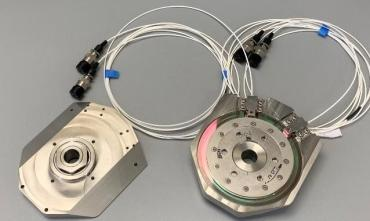

平面外形设计

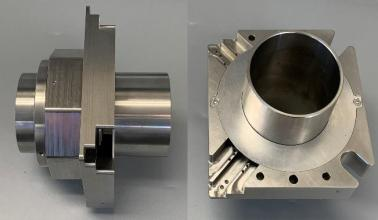

大空心轴设计

技术优势

这种光纤技术可提供前所未有的 157,050ppr(每转脉冲数)的高分辨率和低至 0.01 毫弧度的角分辨率。该系统完全基于光来测量位置，因此不受任何 EMI/RF、辐射高压或磁场的影响。目前系统可以部署在距离控制电子设备数百米的地方，且不会损失精度或信号质量。

该技术还能够在非常高或非常低(低温)的温度下工作。

技术应用

HK-MR340光纤增量编码器在具有挑战性的环境和应用中提供无干扰反馈，例如，医疗设备、焊接机器人、钢铁厂、矿山等。

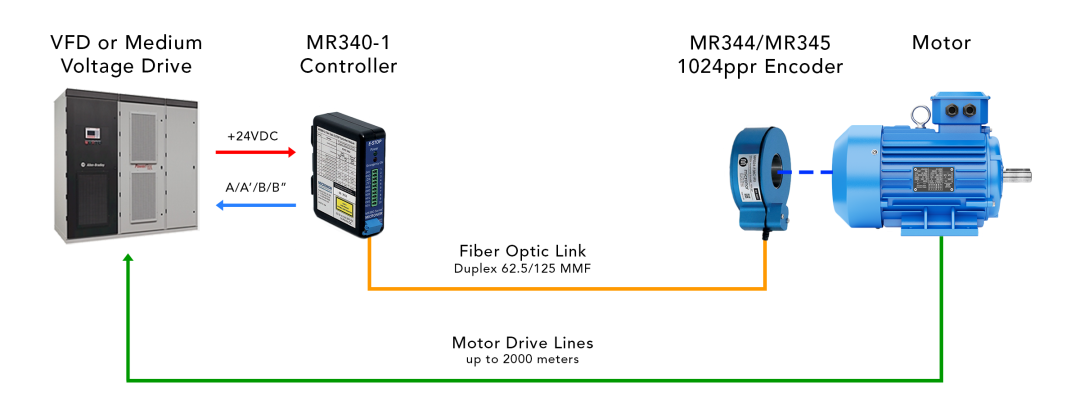

上图列举了一个典型应用，其中光纤编码器用于提供无噪声的闭环反馈，以精确控制VFD或高压驱动系统。
