Origin画百图|手把手教你画超好看的箱线图

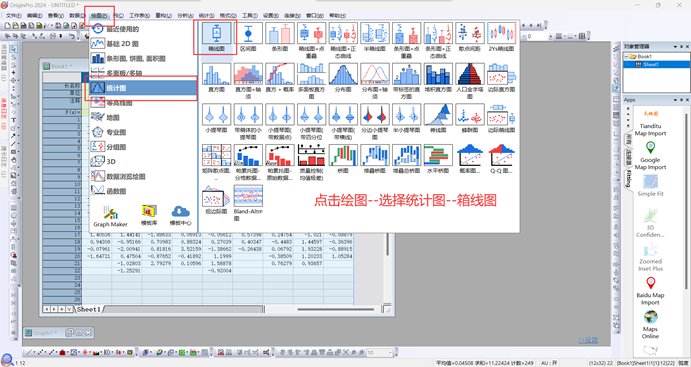

1.点击绘图--选择统计图--箱线图

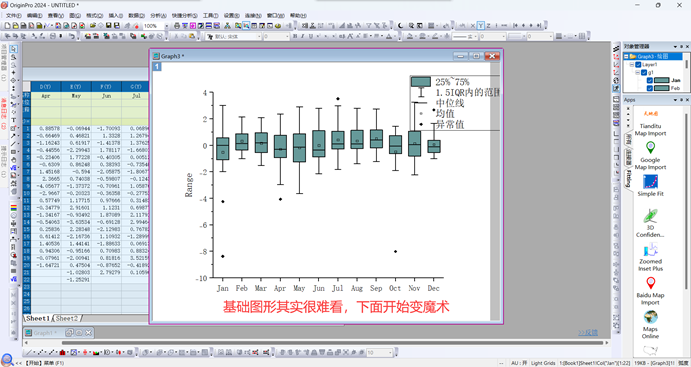

2.基础图形其实很难看，下面开始变魔术

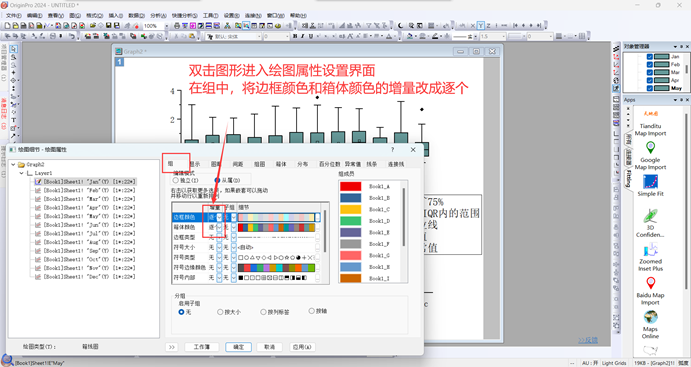

3.双击图形进入绘图属性设置界面

在组中，将边框颜色和箱体颜色的增量改成逐个

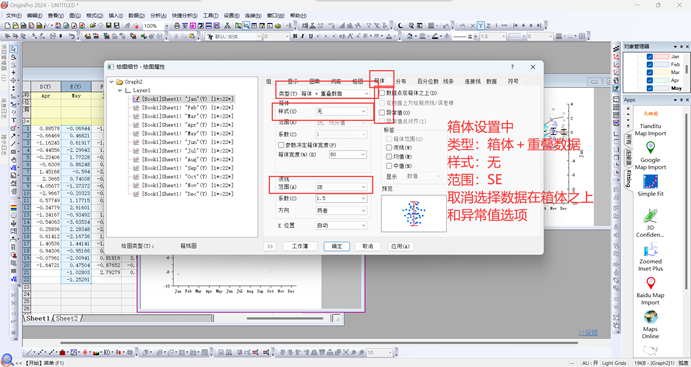

4.箱体设置

类型：箱体＋重叠数据

样式：无

范围：SE

取消选择数据在箱体之上

和异常值选项

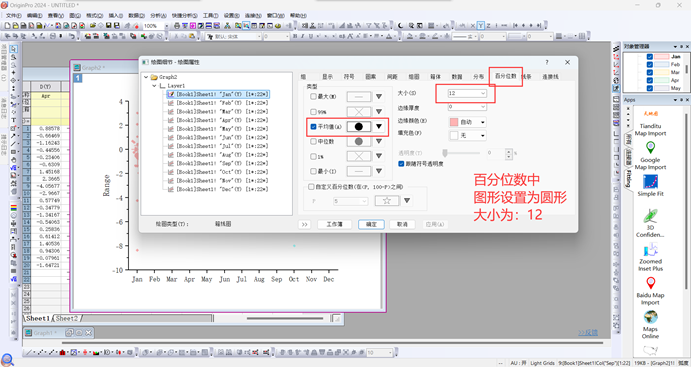

5.百分位数设置

图形设置为圆形

大小为：12

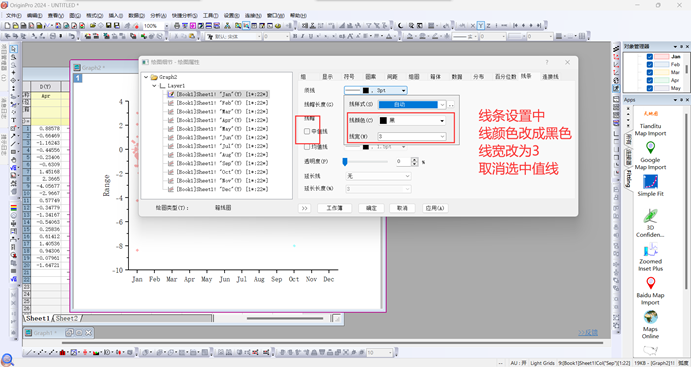

6.线条设置

线颜色改成黑色

线宽改为3

取消选中值线

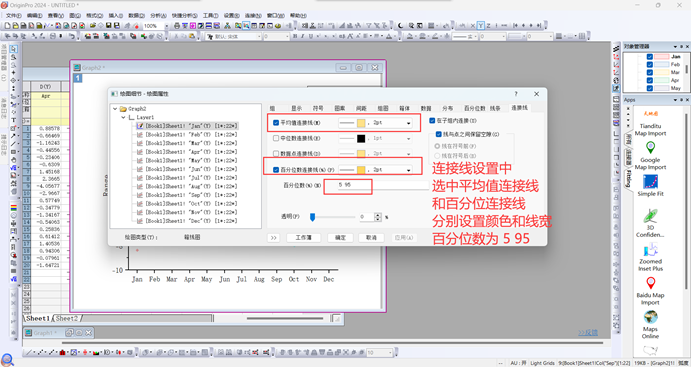

7.连接线设置

选中平均值连接线

和百分位连接线

分别设置颜色和线宽

百分位数为 5 95

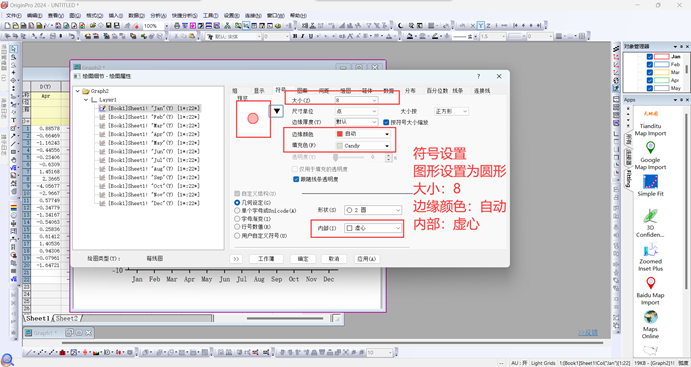

8.符号设置

图形设置为圆形

大小：8

边缘颜色：自动

内部：虚心

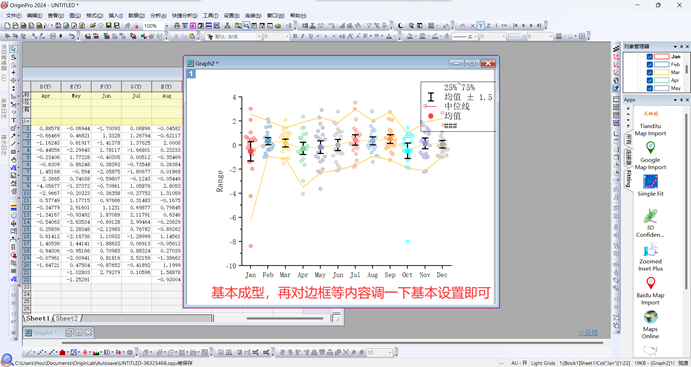

9.基本成型，再对边框等内容调一下基本设置即可

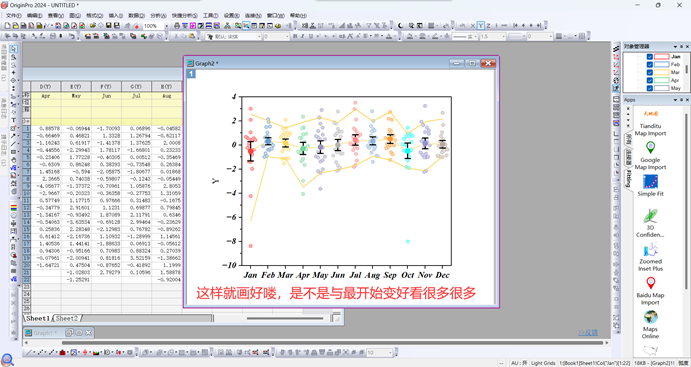

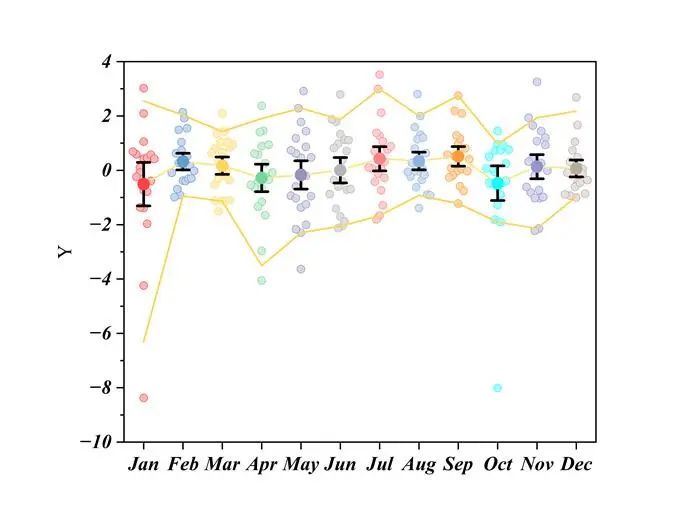

10.这样就画好喽，是不是与最开始相比好看很多很多
