Altair（HyperWorks）在HyperView中进行后处理

在Altair（HyperWorks）里，HyperView开放的构架可以同时载入和查看多个不同类型的计算结果。基于文件的求解器类型和需要查看和分析的结果，有多种方法将输入文件和对应的结果载入HyperView中。本节将指导你使用不同的方法载入文件，并使用多种工具来查看你感兴趣的内容。

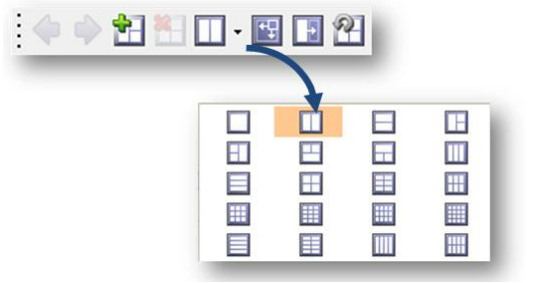

开始后处理，在HyperWorks Desktop中进行分割屏幕。

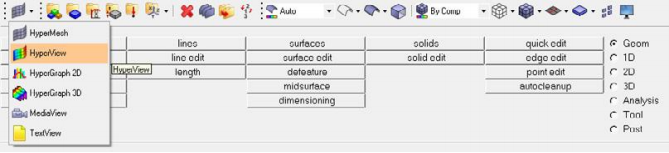

然后激活HyperView。



打开Load Model面板：

• 从Standard工具条点击Open Model按钮

• 从工具条选择File > Open > Model

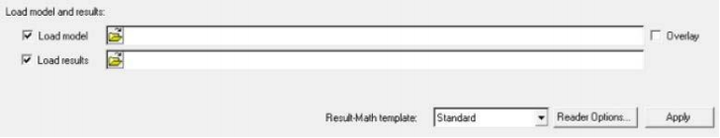

Load Model面板可以载入结果和模型文件。如果结果已经包含了模型，就不需要再和结果一同载入模型了。

然而当只有结果文件载入时，部件的定义比如名称和颜色的设置就不能载入。你也可以选择只载入模型和结果文件。



这个面板下有几个选项：Overlay, Result math template和Reader Options。Result math template选项可以可以选择一个模板并且载入Derived Result面板。选项为Standard, Advanced, NVH, Composite或者None。

Reader Options按钮将打开一个窗口，你可以指定不同的结果读取器。

在面板中激活Overlay选项，可以载入多个模型和结果到一个窗口中。从Results Browser 中可以激活想要操作的模型。可以从Results Browser的模型列表中进行选择。



支持的求解器结果的格式

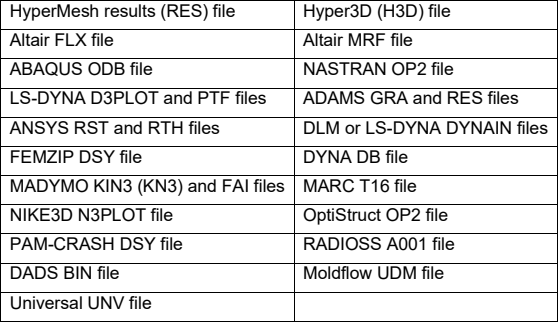

HyperView支持下列格式的结果：

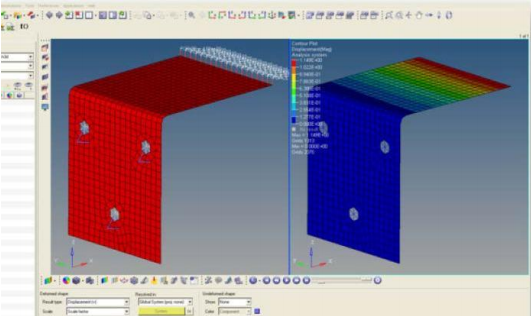

除了可以直接读取求解器的结果文件格式，HyperView还支持由结果转换器转换得到的格式。在读取结果文件后（比如*.h3d）后，可以查看全局位移。点击 按钮指定结果类型: 位移

自我提问：

• 显示的位移结果合理吗？

• 大小为10e5的值表明模型有刚体位移—>约束有错误

• 检查约束的一些细节

• 模型的“响应”值“正确”吗？



技巧：看结果的动画——即使是一个静态分析。检查全局和局部（约束的位置）的模型行为。

说明：FEM软件并不会检查输入数据是否合理。比如可以有杨氏模量、单元厚度、载荷大小、错误的约束、网格错误等。只要FEM可以求解这个方程，你就可以得到一个结果，不管这些输入正确与否。

绘制云图

云图将结果文件中的值用颜色绘制在模型上。张量、标量、向量或者复数结果都可以绘制到云图上。在HyperView中有两种方法来绘制云图：Contour和Results Browser浏览器。在云图绘制时它们各有优势。下面将展示这两个工具的用法和它们的优点。

---
