如何在Abaqus中用扫掠的方法画六面体网格

Abaqus中画网格并不是一件快乐的事情，很多时候会比较苦恼，尤其是我们需要一个六面体网格的时候。对待网格的策略是，不太复杂的网格选择在Abaqus中完成，复杂的在Hypermesh中完成。当然这个复杂的边界是很模糊的，每个人都不一样。
原文链接：https://www.ict.com.cn/article/20/658.html

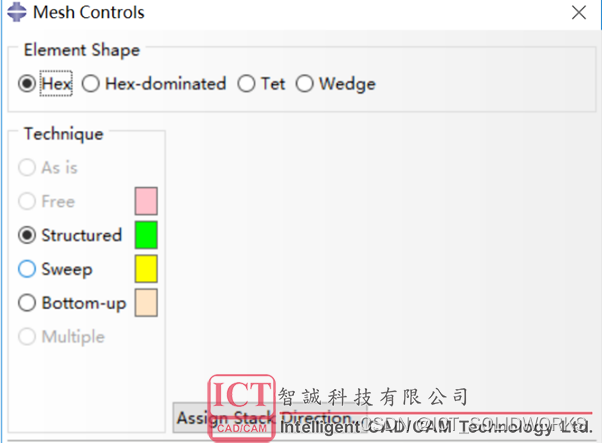

在六面体的划分选项里面，其实还是略为简单的。如下图所示：


这是两种方法，由于structured无可调节项，sweep由于给予了一定的调节空间，通过合理的选择参数，还是能满足需要的。

这里面主要讲下扫掠的几个要素：
扫掠路径

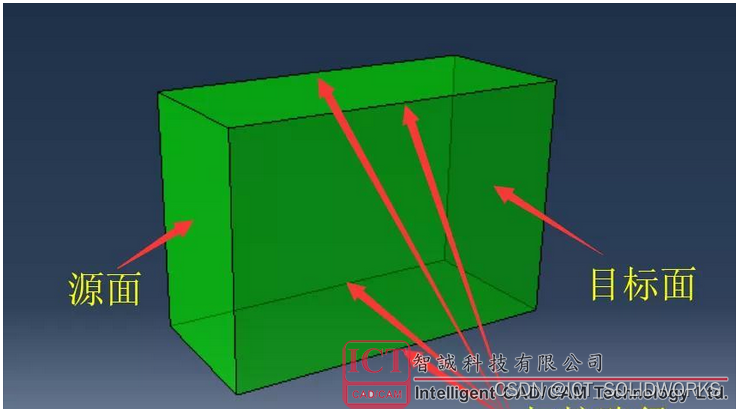

一个扫掠需要三个主要要素，源面，目标面和扫掠路径，缺一不可。如常见的正方体，圆柱体都是。但是圆锥体不是，因为在圆锥体上你找不到源面和目标面。当然源面和目标面并不一定要求一样大，但一定要“相对”。其次关于扫掠路径，一定要连续，光滑，不能有折线。

如下图，就不可以直接用扫掠完成划分

这时候我们需要对其进行切分，把这三个要素都凑齐：以小圆柱面的圆柱面切大圆柱面

以小圆柱面的圆柱面切大圆柱面

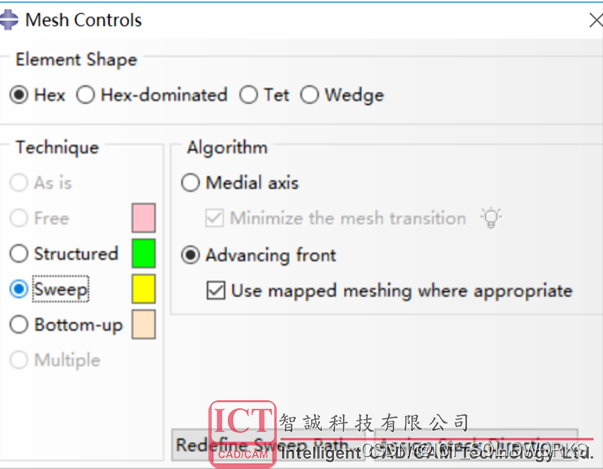

在abaqus中，扫掠的三个要素一般只需要指定路径，制定的方法如下：

到这里，基本就可以了。
