计算机网络：P2-物理层

本系列文章为湖南科技大学高军老师的计算机网络微课堂学习笔记，前面的系列文章链接如下：
计算机网络：P1-概述

---

一、物理层的基本概念

传输媒体

在计算机网络中，用来连接各种网络设备的传输媒体种类众多，大致可以分为以下两类
①导引型传输媒体：双绞线、同轴电缆、光纤
②非导引型传输媒体：微波通信(2~40Hz，例如使用2.4GH和5.8GH频段的WiFi)

解决问题

物理层就是要解决在各种传输媒体上传输比特0和1的问题，进而给数据链路层提供透明传输比特流的服务。所谓透明，是指数据链路层看不见，也无需看见物理层究竟使用的是什么方法来传输比特0和1的，它只管享受物理层提供的比特流传输服务即可。

物理层的任务

物理层为了解决在各种传输媒体上传输比特0和1的问题，主要有以下4个任务
①机械特性：指明接口所用接线器的形状和尺寸、引脚数目和排列、固定和锁定装置。
②电气特性：指明在接口电缆的各条线上出现的电压的范围。
③功能特性：指明某条线上出现的某一电平的电压表示何种意义。
④过程特性：指明对于不同功能的各种可能事件的出现顺序。

学习重点

由于传输媒体种类很多(如光纤、双绞线等)，物理连接方式也很多(如点对点连接、广播连接等)，因此物理层协议种类就比较多，每种物理层协议都包含了上述四个任务的具体内容。因此，在学习物理层时，我们应该把重点放在掌握基本概念上，而不是某个具体的物理层协议。

总结：

①物理层考虑的是怎样才能在连接各种计算机的传输媒体上传输数据比特流。
②物理层为数据链路层屏蔽了各种传输媒体的差异，使数据链路层只需要考虑如何完成本层的协议和服务，而不必考虑网络具体的传输媒体是什么。

小测验

1、某网络在物理层规定，信号的电平用+10V_{+15V表示二进制0，用-10V}-15V表示二进制1，电线长度限于15m以内，这体现了物理层接口的
A. 机械特性
B. 功能特性
C. 电气特性
D. 规程特性
答案：C

2、当描述一个物理层接口引脚在处于高电平时的含义时，该描述属于
A. 机械特性
B. 电气特性
C. 功能特性
D. 规程特性
答案：C

二、物理层下面的传输媒体

请大家注意，传输媒体不属于讨算机网络体系结构的任何一层，如果非要将其放入计算机网络体系结构之中，那就只能将其放到物理层之下。

2.1 导引型传输媒体

在导引型传输媒体中，电磁波被导引沿着固体媒体传播。常见的导引型传输媒体有同轴电缆、双绞线、光纤、电力线。

同轴电缆

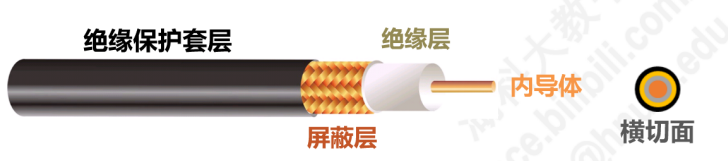

内导体是铜质芯线，可以是单股实心线或者是多股绞合线。内导体外面是绝缘层，绝缘层外面是网状编织的外导体屏蔽层，屏蔽层的外层是绝缘保护套层。从同轴电缆的横切面可以看出各层都是共圆心的，也就是同轴心的，这就是同轴电缆名称的由来。

同轴电缆有两类：
①基带同轴电缆(50Ω)。用于数字传输，过去用于局域网
②宽带同轴电缆(75Ω)。用于模拟传输，目前主要用于有线电视
缺点：
同轴电缆价格较贵且布线不够灵活和方便，随着集线器的出现，在局域网领域基本上都是采用双绞线作为传输媒体。

双绞线

双绞线是最古老又最常用的传输媒体。把两根互相绝缘的铜导线并排放在一起，然后按照一定规则绞合起来就构成了双绞线。
绞合的作用：
可抵御部分来自外界的电磁波干扰
可减少相邻导线的电磁干扰
示例：
①无屏蔽双绞线UTP电缆

②屏蔽双绞线STP电缆
屏蔽双绞线电缆比无屏蔽双绞线电缆增加了金属丝编织的屏蔽层，提高了抗电磁干扰的能力，价格也要更贵一些。

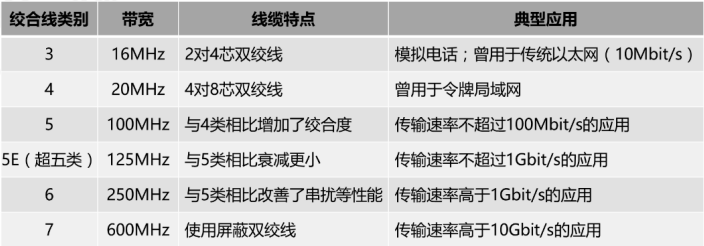

常用的绞合线的类别、带宽、典型应用

光纤

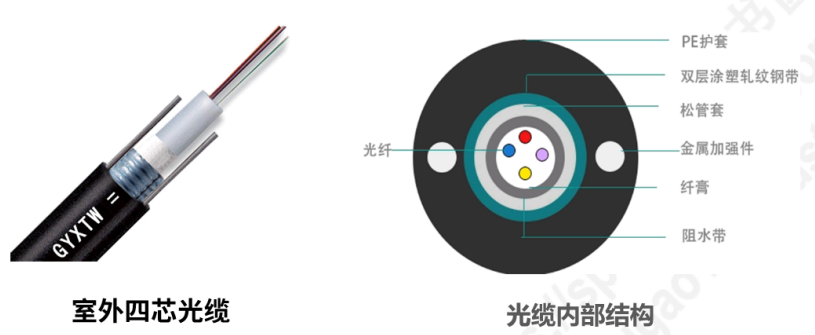

光纤非常细，所以必须将其做成很结实的光缆。一根光缆少则包含1条光纤，多则包括数十至数百根光纤。再加上加强芯和填充物，就可以大大提高机械强度。必要时还可以放入远供电源线，最后加上包带层和外护套，就可以更抗拉强度达到几千克，完全可以满足工程施工的强度要求。

纤芯直径：
多模光纤：50微米、62.5微米
单模光纤:9微米
包层直径： 125微米
工作波长：
0.85微米(衰减较大)
1.30微米(衰减较小)
1.55微米(衰减较小)
光纤的优点：
----通信容量大(25000~30000GHz的带宽)
----传输损耗小，远距离传输时更加经济。
----抗雷电和电磁干扰性能好。这在大电流脉冲干扰的环境下尤为重要。
----无串音干扰，保密性好，不易被窃听。
----体积小，重量轻。例如，1公里长的1000对双绞线电缆约重8000公斤，而同样长度但容量大得多的一对两芯光缆仅重100公斤
光纤的缺点：
----割接需要专用设备
----光电接口价格较贵

光线的工作原理

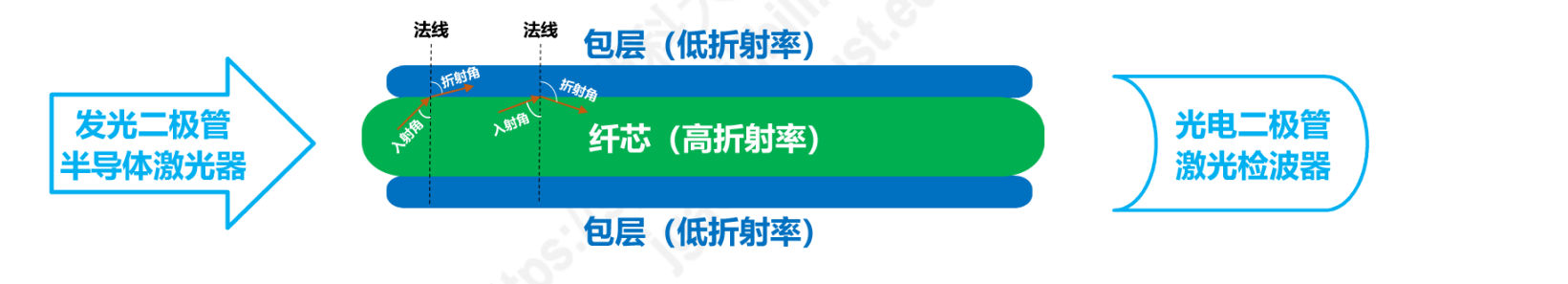

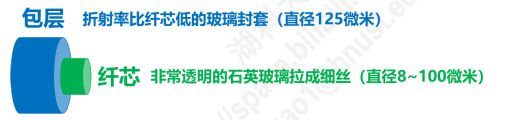

光纤的内部结构如下：

在发送端，可以采用发光二极管或半导体激光器作为光源。在接收端，可采用光电二极管或激光检波器检测光脉冲。当光从高抗射率的媒体射向低折射率的媒体时，其折射角将大于入射角。因此，如果入射角足够大，就会出现全反射。也就是光碰到包层时，就会反射回纤芯。该过程反复进行，光也就沿着光纤传输下去。实际上，只要从纤芯中射到纤芯表面的光线的入射角大于第一个临界角度，就可产生全反射。

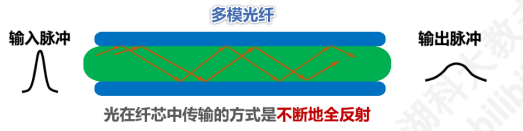

多模光纤
可以存在许多条不同角度入射的光线在一条光纤中传输，这种光纤就是多模光纤。

①由于光的色散问题，光在多模光纤中传输一定距离后必然产生信号失真，也就是脉冲展宽。

②因此，多模光纤只适合近距离传输(建筑物内)。
③多模光纤对光源要求不高，发送光源可以是比较便宜的发光二极管。相应地，使用光电二极管接收检测。

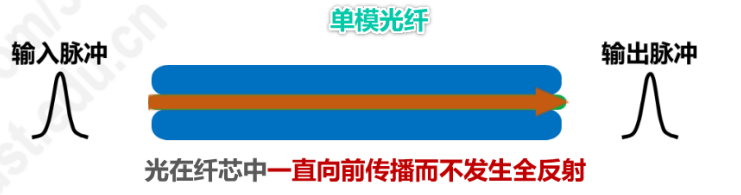

单模光纤
若光纽的直径减小到只有一个光的波长，则光纤就像一根波导那样。它可使光线一直向前传播，而不会产生多次反射。这样的光纤称为单模光纤

①没有模式色散，在1.31微米波长附近材料色散和波导色散大小相等符号相反，两者正好抵消，没有脉冲展宽问题。如图上所示
②单模光纤适合长距离传输且衰减小，但其制造成本高，对光源要求高。
③发送光源：激光发生器；接收检测：激光检波器。

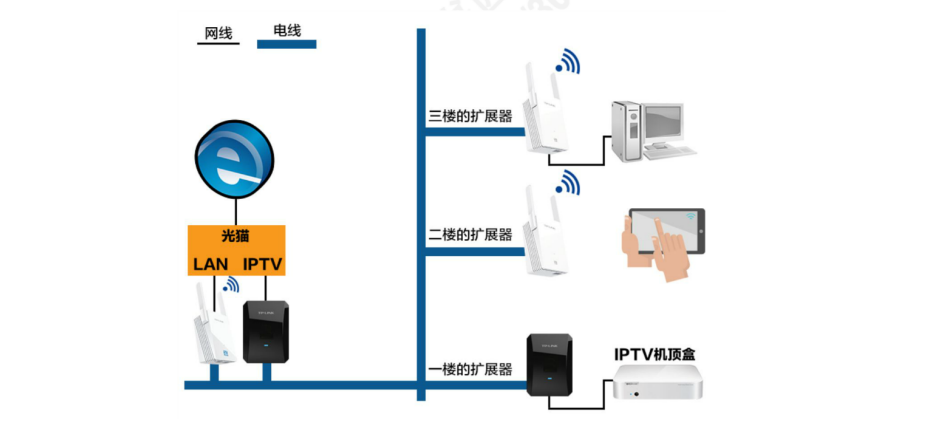

电力线

应用电力线传输信号的实例最早是电力线电话，早在20世纪20年代就出现了。目前，如果要构建高性能家庭局域网，采用电力线作为传输媒体是不能满足要求的。对于装修时没有进行网络布线的家庭，可以采用这种方式。对于一些采用独立房间进行办公的企业来说，每间办公室的电脑数量不多，而又不希望跨办公室进行布线，也可以采取这种方式。每个办公室只需根据需求在电源插座上插入一个或多个电力猫即可。

2.2 非导引型传输媒体

非导引型传输媒体是指自由空间，可使用的电磁波有无线电波、微波、红外线、可见光。

电磁波的频率范围

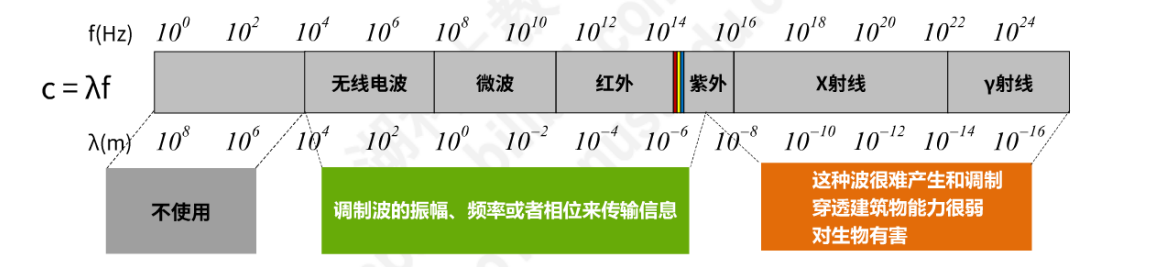

我们可以利用电磁波在自由空间的传播来传送数据信息，电磁波的频谱如下所示。其中，只有中间那部分用于我们的电信领域，那段有颜色区域就是可见光的频率范围。

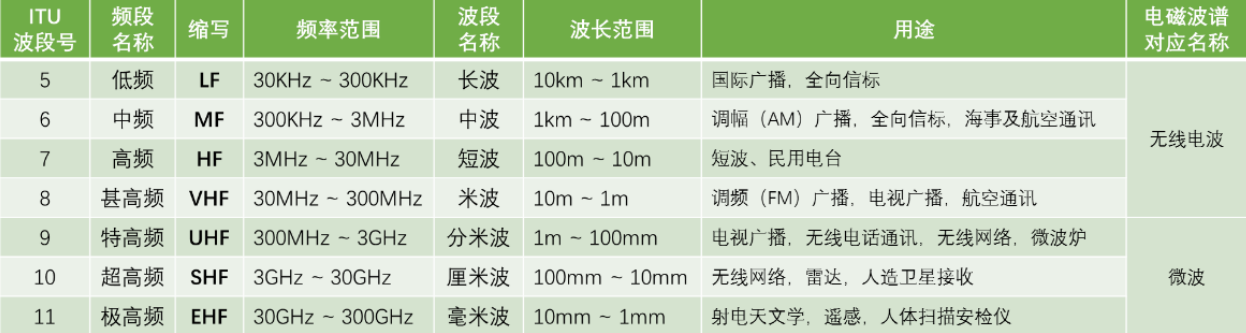

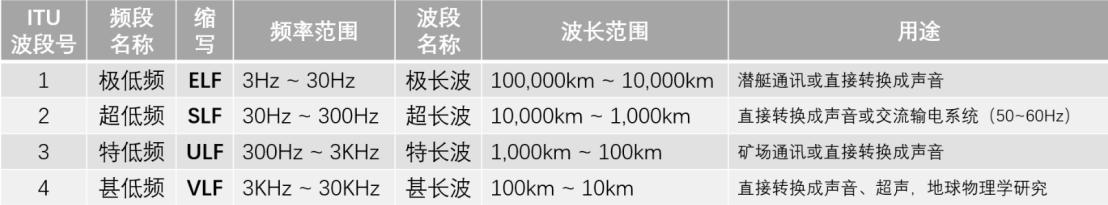

下面的几张图片就国际电信联盟对电磁波频段的划分，其中不用于电信领域的频段分类如下。

无线电波

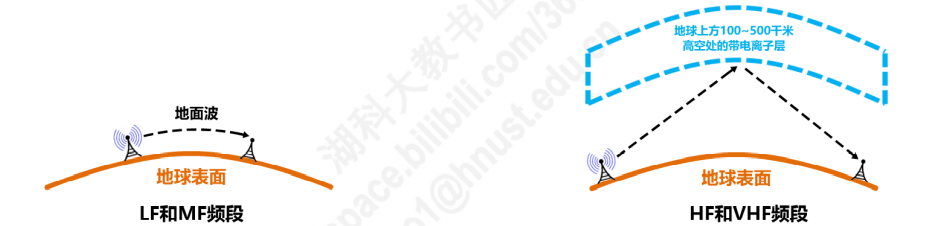

无线电波的频率范围如下其中，无线电波中的低频和中频频段主要利用地面波进行传输。而高频和甚高频频段主要是靠电离层的反射。

微波通信

微波通信的频率范围是300MHz~300GHz(波长1m~1mm)，但主要使用2~40GH的频率范围。微波在空间主要是直线传播，由于微波会穿透电离层而进入宇宙空间，因此它不能经过电离层的反射传播到地面上很远的地方。传统的微波通信主要有两种方式。

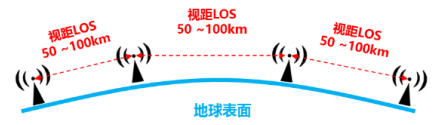

①地面微波接力方式
由于微波在空间是直线传播的，而地球表面是个曲面，因此其传播距离受到限制，一般只有50公里左右。但若采用100米高的天线塔，则传播距离可增大到100公里。为实现远距离通信，必须在一条微波通信信道的两个终端之间建立若干个中继站。中继站把前一站送来的信号经过放大后再发送到下一站，故称为接力。

②卫星通信
常用的卫星通信方法是在地球站之间， 利用位于约3万6干公里高空的人造同步地球卫星作为中继器的一种微波接力通信。其最大特点是通信距离远。相应地，传播时延也比较大，一般在250~300ms之间。

③低轨道卫星通信系统已开始在空间部署，并构成了空间高速链路。

红外线

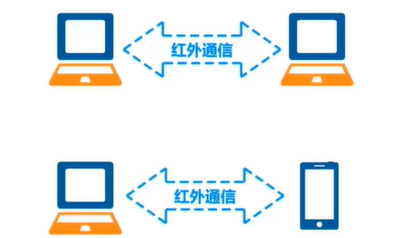

利用红线来传输数据相信大家并不陌生。很多家用电器，(例如：电视、空调等)都配套有红外遥控器。以前的笔记本电脑基本都带有红外接口，可以进行红外通信。

特点：
①点对点无线传输
②直线传输，中间不能有障碍物，传输距离短
③传输速率低(4Mb/s~16Mb/s)
现在笔记本电脑已经取消了红外接口，但很多智能手机还带有红外接口，以方便用户对电视、空调等家用电器进行红外遥控。

可见光

可见光通信(LiFi)，也就是LED灯上WiFi，以每秒开关千万次LED灯来调制光信号。但是短时期内无法取代WiFi，因为面临着许多问题，如果两个房间内的网络设备要基于LiFi通信，如何做到可见光的同步呢？

频段管理

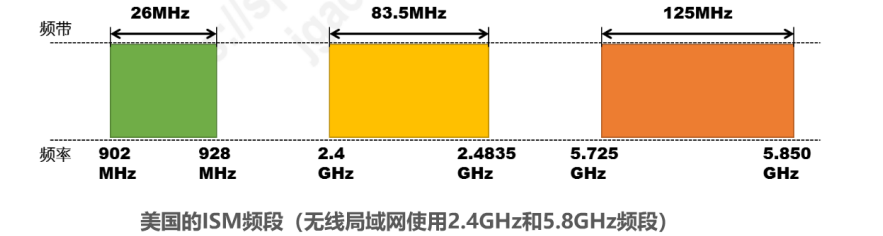

要使用某段无线电频谱进行通信，通常必须得到本国政府有关无线电频谱管理机构的许可证。我国的无线电频谱管理机构是工信部无线电管理局。美国的无线电频谱管理机构是联邦通讯委员会FCC。也有一些无线电频段是可以自由使用的，称为ISM (Industrial, Scientific,Medical)频段，也就是工业科学医疗频段。美国的ISM频段如下：

小测验

1、不受电磁干扰和噪声影响的传输介质是
A. 屏蔽双绞线
B. 非屏蔽双绞线
C. 光纤
D. 同轴电缆
答案：C

2、我们几乎每天都要使用的Wi-Fi，其信号属于
A. 无线电波
B. 微波
C. 红外线
D. 可见光
答案：B

3、双绞线是用两根绝缘导线绞合而成的，绞合的主要目的是
A. 减少干扰
B. 提高信号传播速率
C. 增大传输距离
D. 增大抗拉强度
答案：A

4、多模光纤传输光信号的原理是
A. 光的折射特性
B. 光的发射特性
C. 光的绕射特性
D. 光的全反射特性
答案：D

5、以下关于单模光纤的说法中，正确的是
A. 光纤越粗，数据传输率越高
B. 如果光纤的直径减小到只有光的一个波长大小，那么光沿直线传播
C. 光源可以使用发光二极管
D. 接收端可使用光电二极管
答案：B

三、传输方式

3.1 串行传输、并行传输

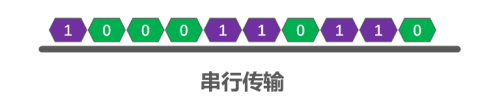

①串行传输是指数据是一个比特一个比特依次发送的。因此，在发送端和接收端之间只需要一条数据传输线路即可。

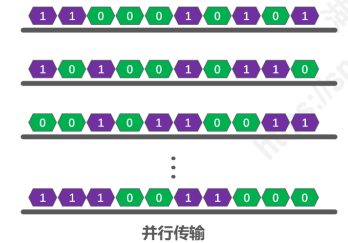

②并行传输是指一次发送n个比特而不是1个比特。因此，在发送端和接收端之间只需要n条数据传输线路。并行传输的优点是传输速度是串行传输的n倍。但也存在一个严重的缺点，即成本高。

思考：在计算机网络中，数据在传输线路上的传输采用的是串行传输还是并行传输？
答案：这种远距离传输一般采用串行传输。

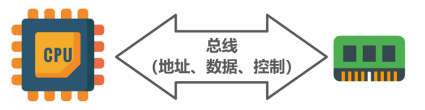

计算机内部的数据传输常采用并行传输方式，例如CPU与内存之间通过总线进行数据传输，常见的数据总线宽度有8位、16位、32位和64位。

3.2 同步传输、异步传输

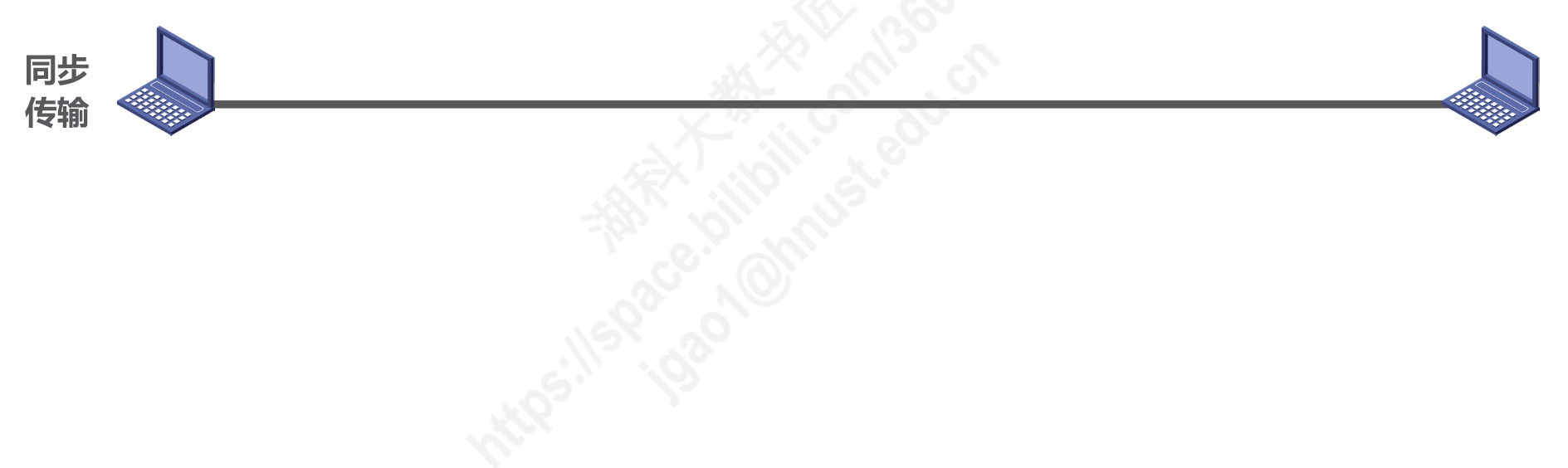

同步传输：数据块以稳定的比特流的形式传输，字节之间没有间隔。接收端在每个比特信号的中间时刻进行检测，以判别接收到的是比特0还是比特1。

①问题：由于不同设备的时钟频率存在一定差异，不可能做到完全相同。在传输大量数据的过程中，所产生的判别时刻累积误差会导致接收端对比特信号的判别错位。因此，需要采取方法使收发双方的时钟保持同步。
②收发双方时钟同步的方法：
----外同步：在收发双方之间添加一条单独的时钟信号线。发送端在发送数据信号的同时，另外发送一路时钟同步信号。接收端按照时钟同步信号的节奏来接收数据。
----内同步：发送端将时钟同步信号编码到发送数据中一起传输（例如曼彻斯特编码

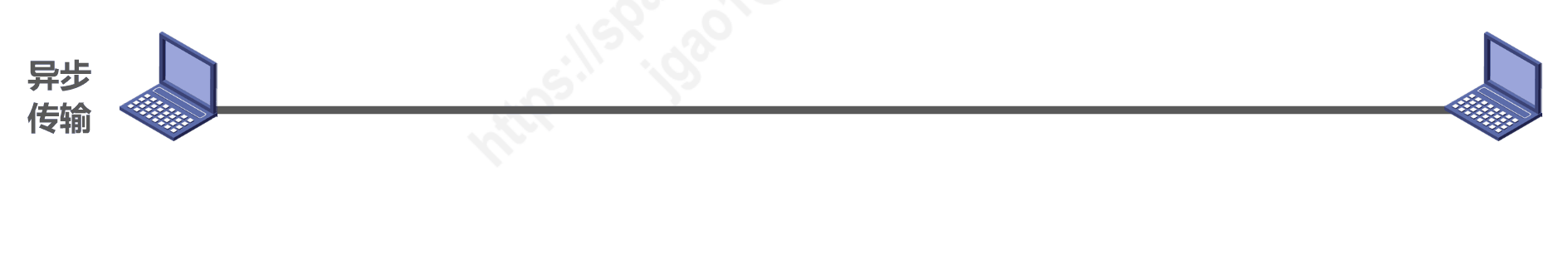

异步传输：以字节为独立的传输单位，字节之间的时间间隔不是固定的。接收端仅在每个字节的起始处对字节内的比特实现同步。为此，通常要在每个字节前后分别加上起始位和结束位。这里的异步指的是字节之间异步(字节之间的时间间隔不固定)，但是字节中的每个比特仍然要同步(各比特的持续时间是相同的)

3.3 单工、半双工、全双工通信

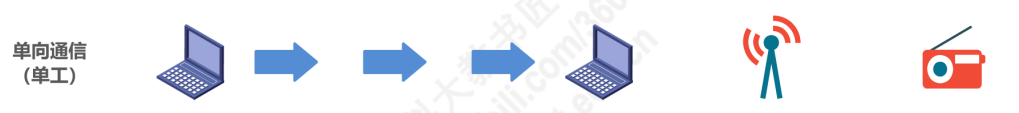

单工：又称为单向通信，只需要一条信道。通信双方只有一个数据传输方向。例如，无线电广播采用的就是这种通信方式。

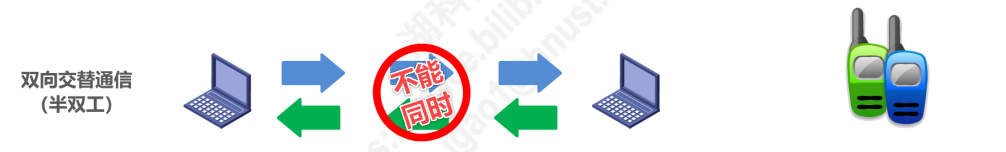

半双工：又称为双向交替通信，需要两条信道(每个方向各一条)。通信双方可以相互传输数据，但不能同时进行。例如，对讲机采用的就是这种通信方式。

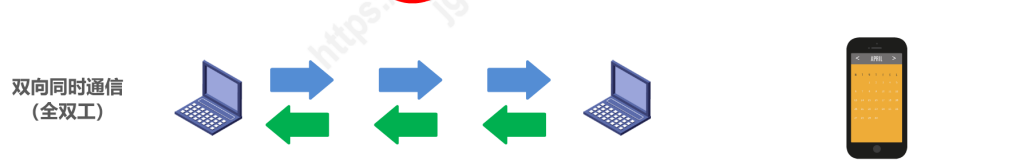

全双工：又称为双向同时通信，需要两条信道(每个方向各一条)。通信双方可以同时发送和接收信息。例如，电话采用的就是这种通信方式。

小测验

1、对讲机的通信方式属于
A. 单向通信
B. 双向交替通信
C. 双向同时通信
D. 并行通信
答案：B

2、被用于计算机内部数据传输的是
A. 串行传输
B. 并行传输
C. 同步传输
D. 异步传输
答案：B

3、一次传输一个字符（5~8位组成），每个字符用一个起始码引导，同一个停止码结束，如果没有数据发送，发送方可以连续发送停止码，这种通信方式称为
A. 并行传输
B. 串行传输
C. 同步传输
D. 异步传输
答案：D

四、编码与调制

4.1 编码与调制的概念

编码与调制

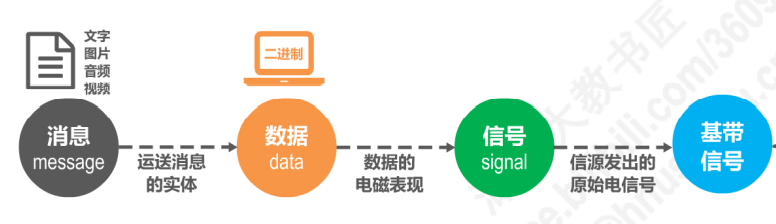

在计算机网络中，计算机需要处理和传输用户的文字、图片、音频和视频，它们可以统称为消息。数据是运送消息的载体，我们人类熟悉的数字是10进制，而计算机只能处理二进制数据，也就是比特0和比特1。讨算机中的网卡将比特0和比特1变换成相应的电信号发送到网线。也就是说，信号是数据的电磁表现。由信源发出的原始电信号称为基带信号。

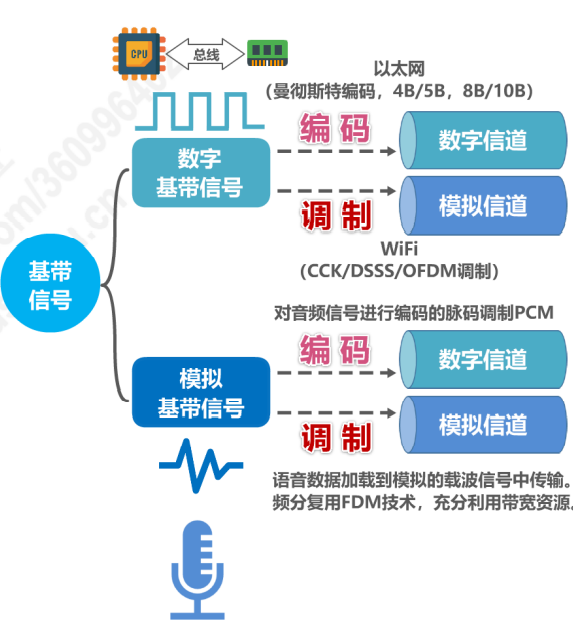

基带信号与调制编码
基带信号又可分为两类：数字基带信号，例如计算机内部CPU与内存之间传输的信号。②模拟基带信号，例如麦克风收到声音后产生的音频信号。信号需要在信道中传输，信道可分为数字信道和模拟信道两种。
①数字基带信号
----在不改变信号性质的前提下，仅对数字基带信号的波形进行变换，称为编码。编码后产生的信号仍为数字信号，可以仍然在数字信道中传输。例如，以太网使用曼彻斯特编、4B/5B、8B/10B等编码。
----把数字基带信号的频率范围搬移到较高的频段，并转换为模拟信号，称为调制。调制后产生的信号是模拟信号，可以在模拟信道中传输。例如，WIFI使用补码键控制、直接序列扩频、正交频分复用等调制方法。
①模拟基带信号
----对模拟基带信号进行编码的典型应用是对音频信号进行编码的脉码调制PCM，也就是将模拟音频信号，通过采样、量化、编码这3个步骤进行数字化。
----对模拟信号进行调制的典型应用是将语音数据加载到模拟的载波信号中传输，例如传统的电话。例如频分复用FDM技术，可以充分利用带宽资源

码元

在使用时间域的波形表示数字信号时,代表不同离散数值的基本波形。简单来说，码元就是构成信号的一段波形。

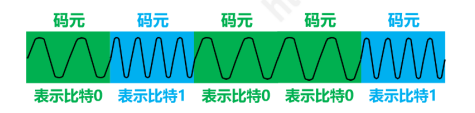

例如，这是一个调频信号，相应的码元如下。

传输媒体与信道的关系

顺便提一下传输媒体与信道的关系。严格来说，传输媒体和信道不能直接划等号。对于单工传输，传输媒体中只包含一个信道。要么是发送信道，要么是接收信道。而于半双工和全双工传输，传输媒体中要包含两个信道，一个是发送信道另一个是接收信道。如果使用信道复用技术，一条传输媒体还可以包含多个信道。在计算机网络中，常见的是将数字基带信号通过编码或调制的方法在相应信道进行传输。

4.2 编码

不归零编码

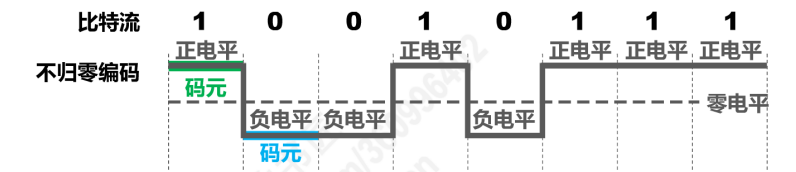

所谓不归零，就是指在整个码元时间内，电平不会出现零电平。1为正电平，0为负电平。

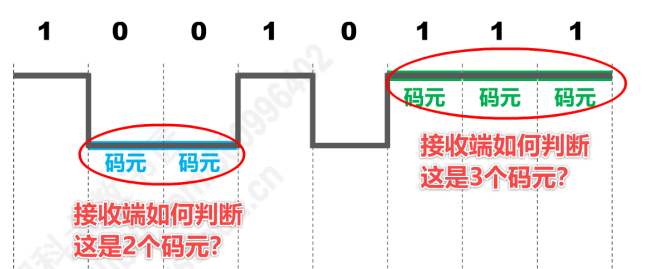

思考：对于连续的码元，如何判断这是几个码元

回答：这需要发送方的发送与接收方的接收做到严格的同步。因此需要额外一根传输线来传输时钟信号，使发送方和接收方同步。对于计算机网络，宁愿利用这根传输线传输数据信号，而不是传输时钟信号！由于不归零编码存在同步问题，计算机网络中的数据传输不采用这类编码。

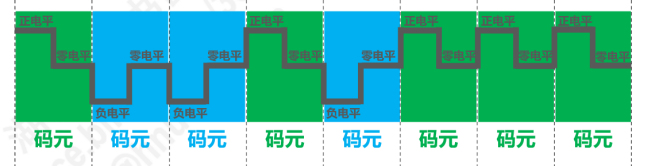

归零编码

①每个码元传输结束后信号都要归零，所以接收方只要在信号归零后进行采样即可，不需要单独的时钟信号。
②实际上，归零编码相当于把时钟信号用归零方式编码在了数据之内，这称为自同步信号。
③但是，归零编码中大部分的数据带宽,都用来传输归零而浪费掉了，编码效率低。

曼彻斯特编码

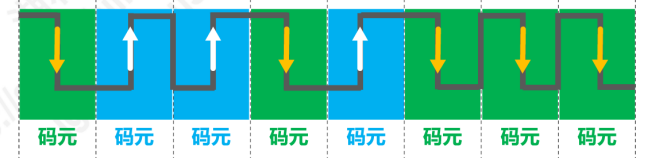

在每个码元的中间时刻，信号都会发生跳变。负跳变表示比特1，正跳变表示比特0。码元中间时刻的跳变既表示时钟，又表示数据。传统以太网使用曼彻斯特编码。

差分曼彻斯特编码

在每个码元时间的中间时刻，信号都会发生跳变。与曼彻斯特编码不同，跳变仅表示时钟，而用码元开始处电平是否发生变化来表示数据。

例子：

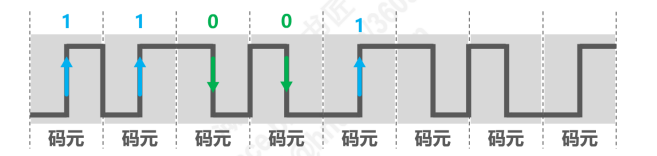

题目：若下图为10BaseT网卡接收到的信号波形，则该网卡收到的比特串是

解析：
10BaseT中的10表示带宽为10Mb/s，Base表示基带传输，T表示双绞线
10BaseT以太网使用的是曼彻斯特编码;

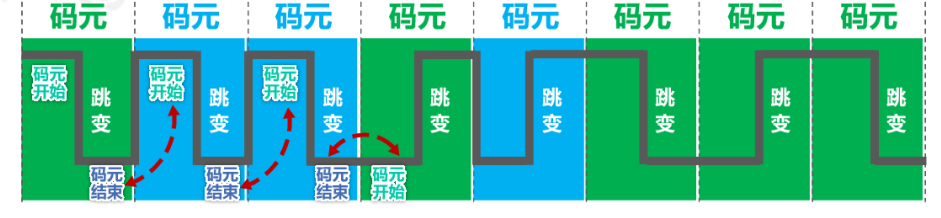

每个码元在中间时刻跳变，按此特点找出每个码元;
正跳变表示1还是0，负跳变表示0还是1，可自行假设。
①我们首先假设正跳变表示1，负跳变表示0。可以看出没有答案符合

①我们假设正跳变表示0，负跳变表示1。可以看出没有答案A符合

4.3 调制

基本调制方法

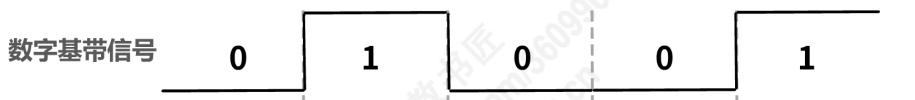

这是待传输的数字基带信号，也就是来自信源的原始数字信号。我们要使用模拟信道来传输，因此需要将数字基带信号通过调制方法调制成可以在模拟信道中传输的模拟信号。

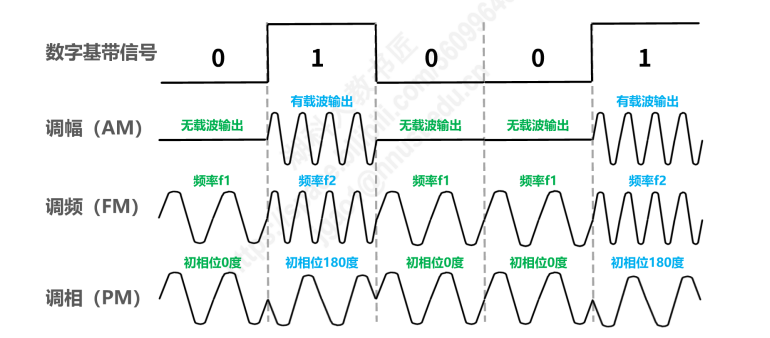

其中，调幅、调频、调相分别通过控制有无载波、频率、初相位来控制信号

问题：使用基本调制方法，1个码元只能包含1个比特信息。如何能使1个码元包含更多的比特呢?
答：可以采用混合调制的方法。因为频率和相位是相关的，即频率是相位随时间的变化率，所以一次只能调制频率和相位两个中的一个。通常情况下，相位和振幅可以结合起来一起调制，称为正交振幅调制QAM。

混合调制举例----正交振幅调制QAM

QAM-16
这种调制方法所调制出的波形可以有12种相位，每种相位有1或2种振幅可选，我们可在星座图中画出该调制方法产生的码元。

问题：每个码元可以包含几个比特？
答：可以调制出16种码元(波形)，每种码元可以对应表示4个比特
问题：每个码元与4个比特的对应关系可以随便定义吗?

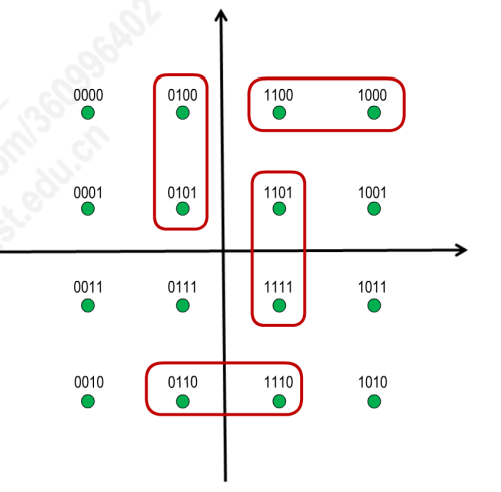

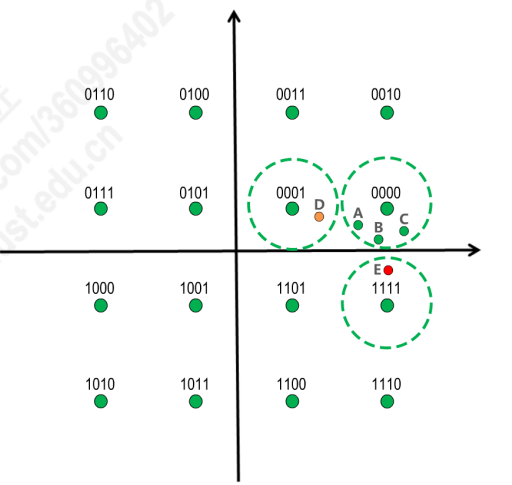

答：不行，下图所示是我们随便定义的每个码元对应的4个比特。假设ABCDE是接收端收到的码元，这5个码元原本都是表示4个比特0的，由于传输过程中产生失真，导致它们在星座图中并未落在理想位置。接收端会将码元A、B、C解调为0000，这是正确的。码元D被解调为0001(1位错位)。码元E被解调为1111(4位全错)。这就说明每个码元与4个比特的对应关系不能随便定义。

每个码元与4个比特的对应关系应该读采用格雷码，也就是任意两个相邻码元只有1个比特不同。

小测验

1、数字基带信号通过（ ）后可在模拟信道进行传输
A. 编码
B. 解调
C. 滤波
D. 调制
答案：D

2、模拟基带信号通过（ ）后可在数字信道进行传输
A. 编码
B. 解调
C. 滤波
D. 调制
答案：A

3、不含同步信息的编码是
I. 不归零编码 II. 曼彻斯特编码 III. 差分曼彻斯特编码
A. 仅I
B. 仅II
C. 仅II、III
D. I、II、III
答案：A

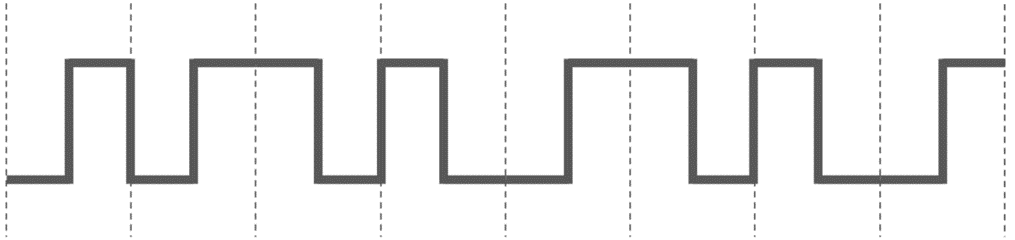

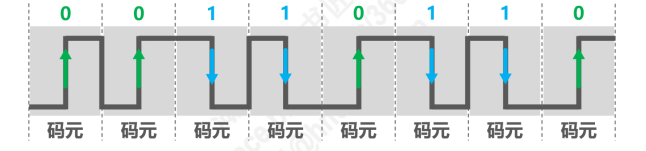

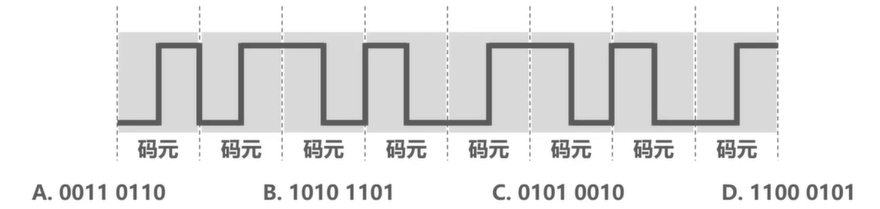

4、下图所示为某比特串的曼彻斯特编码信号波形，则该比特串为

A. 0011 0110
B. 1010 1101
C. 0101 0010
D. 1100 0101
答案：A

5、若某通信链路的数据传输率为4800b/s，采用8相位调制，则该链路的波特率是
A. 600Baud
B. 1200Baud
C. 1600Baud
D. 3200Baud
答案：C

6、采用8种相位，每种相位各有2种幅度的QAM调制方法，在1200Baud的信号传输速率下能达到的数据传输率为
A. 2400b/s
B. 3600b/s
C. 4800b/s
D. 9600b/s
答案：C

五、信道的极限容量

5.1 奈氏准则

问题背景

我们都知道，信号在传输过程中会受到各种因素的影响。如下图所示，输入一个数字信号，当它通过实际的信道后，波形会产生失真。当失真不严重时，在输出端还可根据已失真的波形还原出发送的码元。

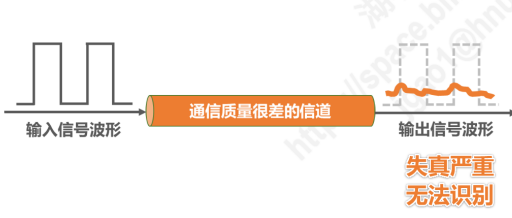

当失真严重时，在输出端就很难判断这个信号在什么时候是1和在什么时候是0，信号波形失去了码元之间的清晰界限。这种现象叫做码间串扰。

产生失真的因素:
码元传输速率
信号传输距离
噪声干扰
传输媒体质量

奈氏准则

早在1924年，奈奎斯特就推导出了著名的奈氏准则。在假定的理想条件下，为了避免码间串扰，码元传输速率是有上限的。
----理想低通信道的最高码元传输速率=2W Baud = 2W码元/秒
----理想带通信道的最高码元传输速率=W Baud = W码元/秒
W：信道带宽(单位为Hz)
Baud：波特，即码元/秒
①码元传输速率又称为波特率、调制速率、波形速率或符号速率。它与比特率有一定关系:
----当1个码元只携带1比特的信息量时，则波特率（码元/秒）与比特率（比特/秒）在数值上是相等的
----当1个码元携带n比特的信息量时，则波特率转换成比特率时，数值要乘以n。
②要提高信息传输速率（比特率)，就必须设法使每一个码元能携带更多个比特的信息量。这需要采用多元制。上节我么你提到的三种基本调制方法属于二元调制，只能产生两种不同的码元，即两种不同的基本波形，因此每个码元只能携带1比特的信息量。混合调制属于多元调制， 例如QAM16可以调制出16种不同的码元，因此每个码元可以携带4比特的信息量。
③实际的信道所能传输的最高码元速率，要明显低于奈氏准则给出的这个上限数值。
问题：只要采用更好的调制方法，让码元可以携带更多的比特，岂不是可以无限制地提高信息的传输速率？
回答：答案是否定的。因为信道的极限信息传输速率还要受限于实际的信号在信道中传输时的信噪比。信道中的噪声也会影响接收端对码元的识别。

5.2 香农公式

1948年香农用信息论的理论推导出了带宽受限且有高斯白噪声平扰的信道的极限信息传输速率，具体公式如下所示：
$c=W\times {\log }_2(1+\frac{S}{N})$
$c$：信道的极限信息传输速率(单位:：$b/s$)
$W$：信道带宽(单位:$\mathrm{Hz}$)
$S$：信道内所传信号的平均功率
$N$：信道内的高斯噪声功率
$S/N$：信噪比，使用分贝($\mathrm{dB}$)作为度量单位。信噪比($\mathrm{dB}$) $=10\times {\log }_{10}(\frac{S}{N})$
从上式中可以看出：
信道带宽或信道中信噪比越大，信息的极限传输速率越高。但是在实际信道上能够达到的信息传输速率要比该公式的极限传输速率低不少。这是因为在实际信道中，信号还要受到其他一些损伤，如各种脉冲干扰、信号在传输中的衰减和失真等，这些因素在香农公式中并未考虑。
综合来看奈氏准则和香农公式：
①在信道带宽一定的情况下，根据奈氏准则和香农公式，要想提高信息的传输速率就必须采用多元制(更好的调制方法)和努力提高信道中的信噪比。
②自从香农公式发表后，各种新的信号处理和调制方法就不断出现，其目的都是为了尽可能地接近香农公式给出的传输速率极限。

5.3 考研真题

【2014年题35】下列因素中，不会影响信道数据传输速率的是 (D)
A.信噪比
B.频率带宽
C.调制速度
D.信号传播速度
解析：从香农公式可以看出，信噪比和频率带宽都会影响信道数据传输速率。从奈氏准则可以看出，调制速度(也就是码元传输速度)和码元所携带的比特数量都会影响信道数据传输速率。而信号的传播速度不影响数据传输速率。

【2009年题34】在无噪声情况下，若某通信链路的带宽为3kHz，采用4个相位，每个相位具有4种振幅的QAM调制技术，则该通信链路的最大数据传输速率是 (B)
A.12kbps
B. 24kbps
C. 48kbps
D. 96kbps
解析：
根据奈氏准则可知，该通信链路的最高码元传输速率$=2\times 3k=6k(Baud)=6k(码元/秒)$
采用 $4$ 个相位，每个相位 $4$ 种振幅的QAM调制技术，可以调制出 $4\times 4=16$个不同的基本波形(码元)
采用二进制对这 $16$ 个不同的码元进行编码，需要使用 $4$ 个比特($lo{g}_{2}16=4$)。换句话说，每个码元可以携带的信息量为 $4$ 比特
综合以上可知，该通信链路的最大数据传输速率$=6k(码元/秒)\times 4(比特/码元)=24k(比特/秒)=24kbps$

【2011年题34】若某通信链路的数据传输速率为2400bps，采用4相位调制，则该链路的波特率是 (B)
A. 600波特
B. 1200波特
C. 4800波特
D. 9600波特
解析：
①采用 $4$ 相位调制，可以调制出 $4$ 种相位不同的基本波形(码元)。采用二进制对这 $4$ 个不同的码元进行编码，需要使用 $2$ 个比特($lo{g}_{2}4=2$)。换句话说，每个码元可以携带的信息量为 $2$ 比特。
②数据传输速率=波特率(码元传输速率)×每个码元所携带的信息量。$2400(比特/秒)=波特率\times 2(比特/码元)$。所以波特率$=1200(码元/秒)=1200(Baud)=1200(波特)$

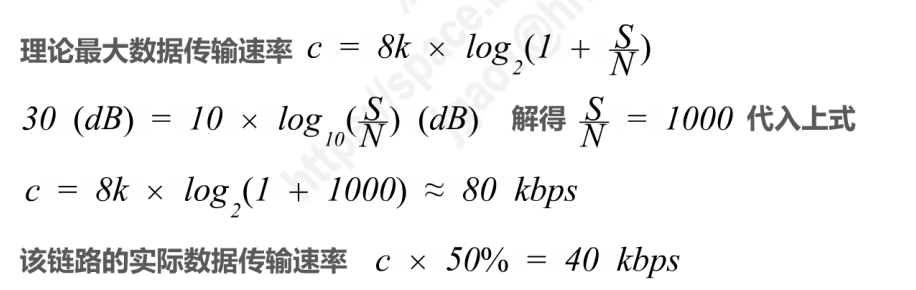

【2016年题34】若连接R2和R3链路的频率带宽为8kHz，信噪比为30dB，该链路实际数据传输速率约为理论最大数据传输速率的50%，则该链路的实际数据传输速率约是 ( C )
A. 8kbps
B. 20kbps
C. 40kbps
D. 80kbps
解析：

【2017年题34】若信道在无噪声情况下的极限数据传输速率不小于信噪比为30dB条件下的极限数据传输速率，则信号状态数至少是 (D)
A. 4
B. 8
C. 16
D. 32
解析：
设信号状态数(可调制出的不同基本波形或码元数量)为 $X$，则每个码元可携带的比特数量为 $lo{g}_{2}X$
信道在无噪声情况下的极限数据传输速率(用奈氏准则计算)$=2W(码元/秒)=2Wlo{g}_{2}X(比特/秒)$
$30dB$ 信噪比条件下的极限数据传输速率(用香农公式计算)$=Wlo{g}_2(1+1000)(比特/秒)$
根据题意列出不等式：$2Wlo{g}_{2}X\ge Wlo{g}_2(1+1000)$
解得$X\ge 32$

小测验

1、影响信道最大传输速率的因素主要有
A. 信道带宽和信噪比
B. 码元传输速率和噪声功率
C. 频率特性和带宽
D. 发送功率和噪声功率
答案：A

2、在无噪声情况下，若某通信链路的带宽为4kHz，采用8个相位的调制技术，则该通信链路的最大数据传输速率是
A. 12kbps
B. 24kbps
C. 48kbps
D. 96kbps
答案：B

3、若链路的频率带宽为4kHz，信噪比为30dB，则该链路的理论最大数据传输速率是
A. 40kbps
B. 80kbps
C. 120kbps
D. 160kbps
答案：A
