Quartus||在Ubuntu内安装Quartus Prime Lite版20.1

目录

一、软件简介

二、下载安装包

三、开始安装

四、小补充：获取root权限

五、赋予软件运行权限

六、安装依赖环境

6.1. 安装lib32ncurses5和libbz2-1.0:i386

6.2 安装libpng12

七、软件成功运行

​

---

一、软件简介

        Quartus II design 是最高级和复杂的，用于system-on-a-programmable-chip (SOPC)的设计环境。 Quartus II design 提供完善的 timing closure 和 LogicLock™ 基于块的设计流程。Quartus II design是唯一一个包括以timing closure 和 基于块的设计流为基本特征的programmable logic device (PLD)的软件。 Quartus II 设计软件改进了性能、提升了功能性、解决了潜在的设计延迟等，在工业领域率先提供FPGA与mask-programmed devices开发的统一工作流程。

                                                                                                —— ——摘自百度百科

---

二、下载安装包

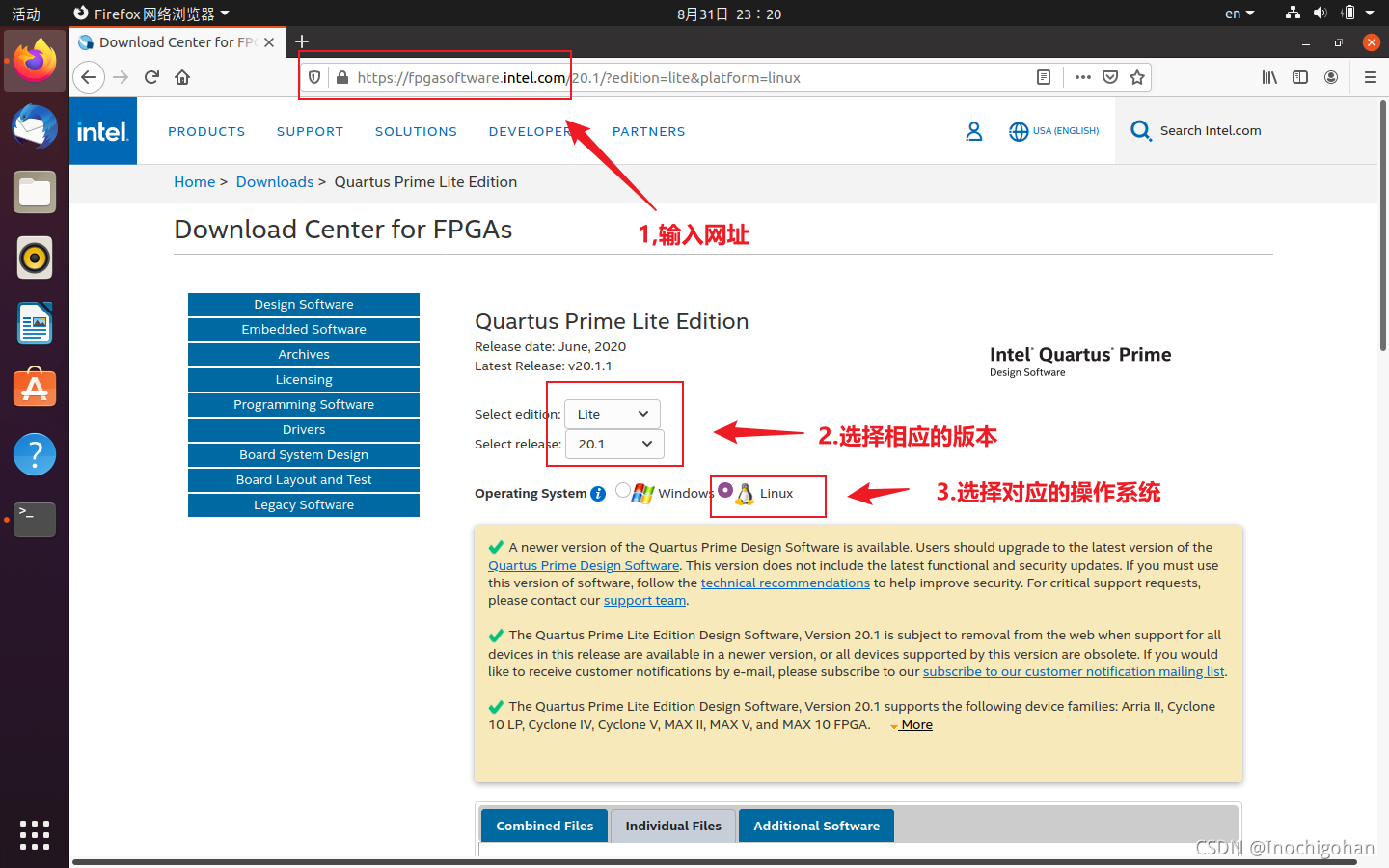

        打开浏览器搜索Intel FPGAs下载中心https://fpgasoftware.intel.com/，选择需要的软件版本和系统，此篇教程的操作系统为Ubuntu，因此选择Quartus Prime Lite 20.1 Linux系统版

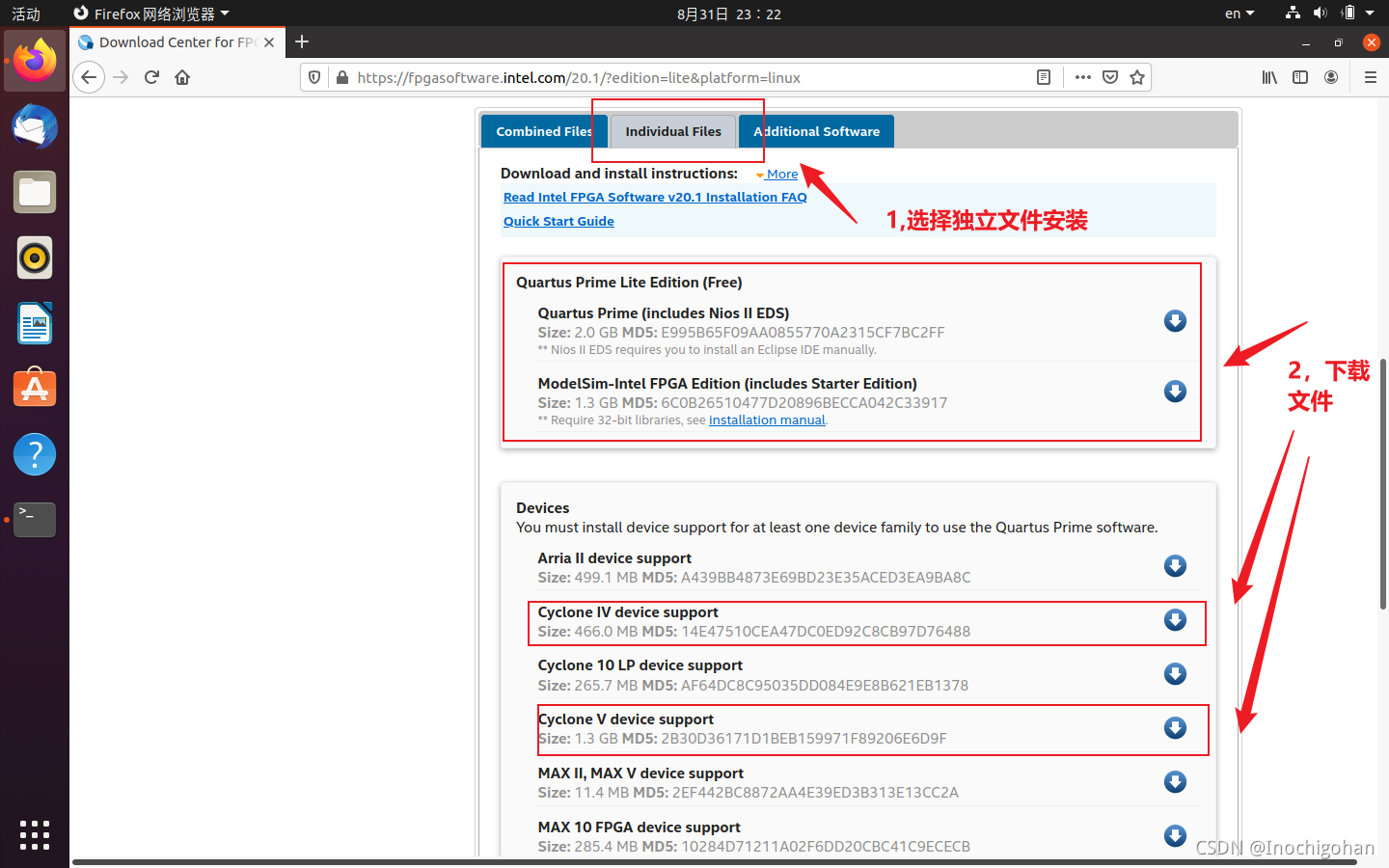

        接着选择独立文件安装，选择全部安装的话占取的空间十分的大（不是一般的大！！！）

        下载Quartus Prime和ModelSim。其中，Quartus Prime负责EDA，而ModelSim负责仿真；Device选择的是Cyclone IV和Cyclone V，自己需要啥选啥就行，至少一个

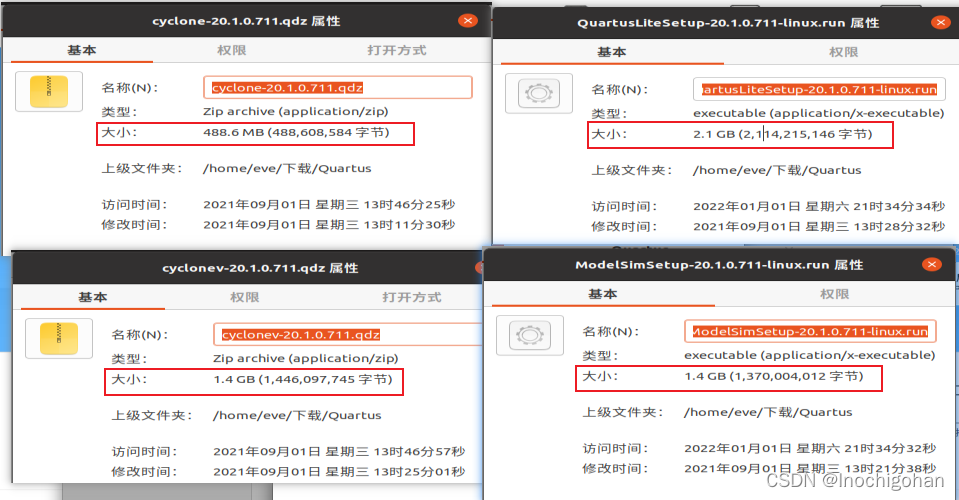

下载文件大小共5.05G左右，大家下载时自己掂量一下安装空间的容量哈~~

---

三、开始安装

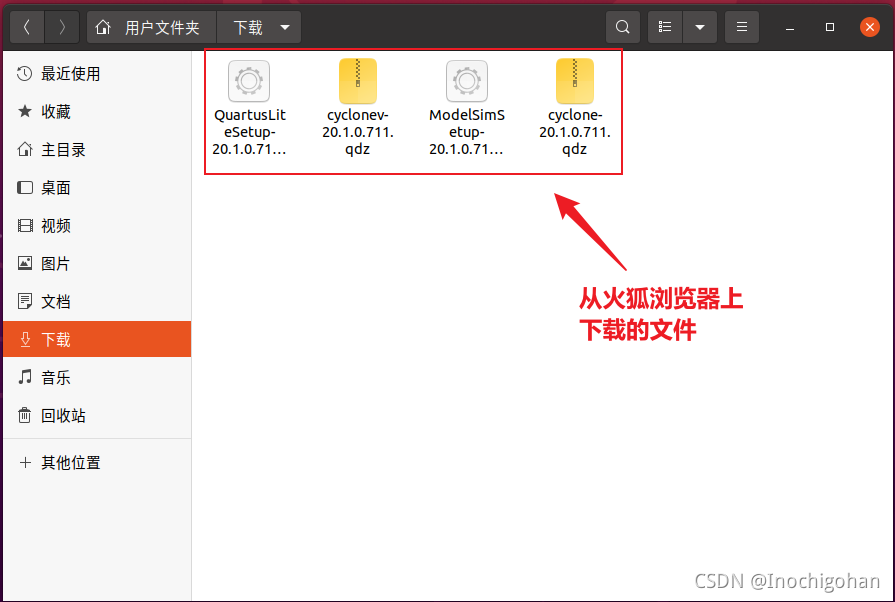

        点开用户文件夹里的下载，里面有4个文件，两个.run文件是安装程序，两个.qdz则是设备支持包

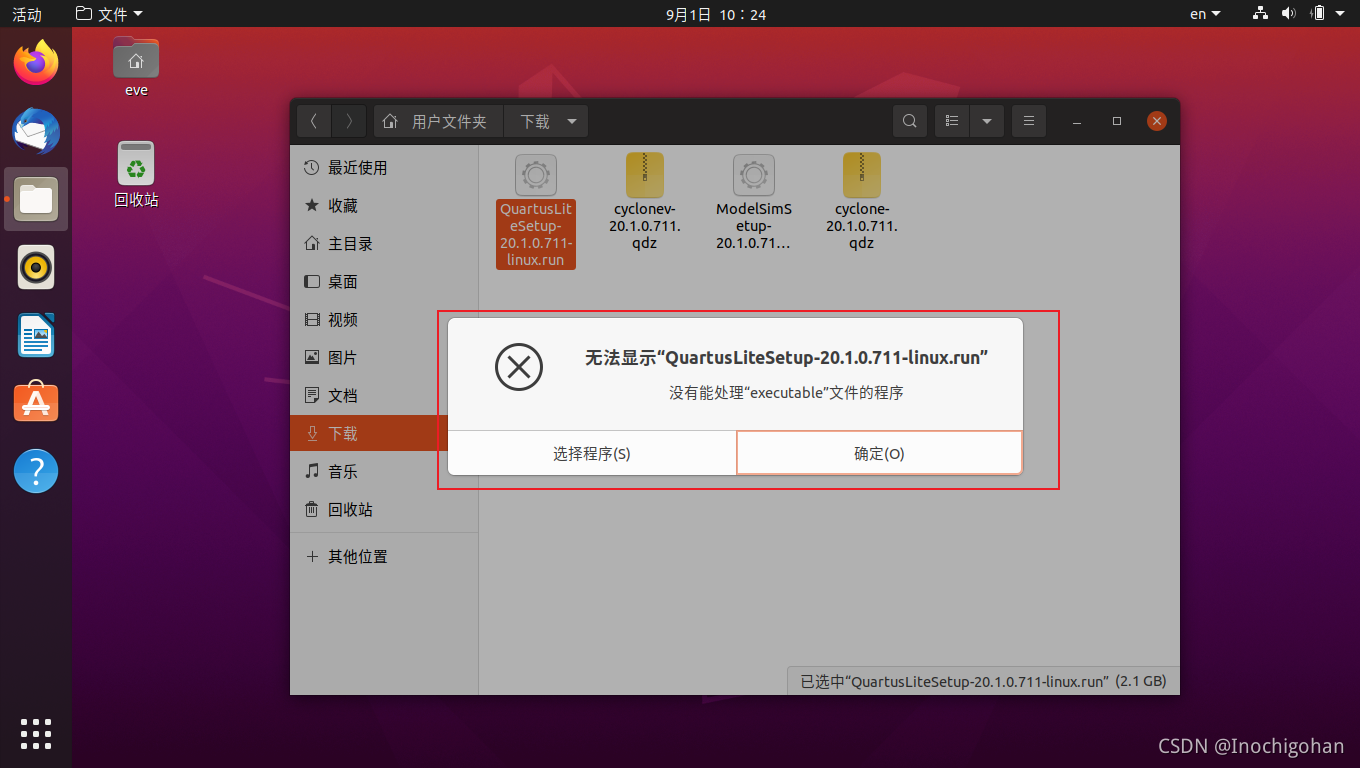

         双击QuartusLiteSetup-20.1.0.711-linux.run报错（因为是全新的Ubuntu系统，没有相应的程序可以打开，但问题不大~_~）

         在所在文件夹空白处点击右键，选择在终端打开，输入以下命令（文件名一定要写对）

chmod +x ./QuartusLiteSetup-20.1.0.711-linux.run
sudo ./QuartusLiteSetup-20.1.0.711-linux.run

---

四、小补充：获取root权限

         由于博主之前作死将软件安装在root目录下，因此想要进入root文件夹会被权限限制，这时该怎么办呢~初始化权限就好啦~

sudo passwd root
su

---

 五、赋予软件运行权限

        由于Linux系统并不像Windows系统一样，安装完成后会有快捷方式，因此需要找到Quartus Prime和ModelSim的打开路径，并赋予相关运行权限

        图中Quartus安装路径为（建议安装在用户文件夹下，图中安装在root文件夹的行为请勿模仿~~）: root/intelFPGA_Lite/20.1/quartus/bin/quartus

        为了支持所有的功能正常使用，在安装路径root/intelFPGA_Lite/20.1/quartus/bin目录下打开终端，输入 chmod 744 * 授予所有运行权限。且在当前目录下，终端里输入./quartus或者bash quartus即可运行软件Quartus

chmod 744 *
./quartus

        图中ModelSim安装路径为（建议安装在用户文件夹下，图中安装在root文件夹的行为请勿模仿~~）: root/intelFPGA_Lite/20.1/quartus/bin/vsim

        同样，在当前bin文件夹给所有launcher赋予权限：chmod 744 *，但由于支持的库不完全，ModelSim无法使用

---

六、安装依赖环境

         由于ModelSim依赖一些远古老库和32位开发环境，此时安装的ModelSim无法直接使用。因此需要根据Intel官方指南和Ubuntu包管理器的帮助逐渐完善ModelSim的运行环境（此步需谨慎，前方麻烦警告~_~||

        根据Intel官方资料，需要安装的包有：

Install libc6:i386, libncurses5:i386, libxtst6:i386, libxft2:i386, libc6:i386, libncurses5:i386, libstdc++6:i386, libc6-dev-i386 libxft2, lib32z1, lib32ncurses5, lib32bz2-1.0, and libpng12 libraries.

Note:

For Ubuntu 18.04, additionally install libqt5xml5 and liblzma-dev libraries.

For Ubuntu 18, libpng12 library is no longer available via the apt-get method. Download and install the libpng12 library from the following location:

https://packages.ubuntu.com/xenial/amd64/lib

        为了避免不必要的麻烦，先更新一下安装源 sudo apt update

         首先安装大部分软件镜像可以支持的库。从apt源安装支持库：sudo apt install libc6:i386 libncurses5:i386 libxtst6:i386 libxft2:i386 libc6:i386 libncurses5:i386 libstdc++6:i386 libc6-dev-i386 libxft2 lib32z1

sudo apt install libc6:i386 libncurses5:i386 libxtst6:i386 libxft2:i386 libc6:i386 libncurses5:i386 libstdc++6:i386 libc6-dev-i386 libxft2 lib32z1

        而lib32bz2-1.0,libpng12 和lib32ncurses5是没有提供在部分apt软件镜像库里的，如果直接下载，会报错，那就逐个从其他镜像源安装包呗~

6.1. 安装lib32ncurses5和libbz2-1.0:i386

       在package.ubuntu.com中有lib32ncurses5安装包，由于lib32ncurses5依赖于更多其他的库，我们采用添加源的方式在sources.list里添加官方源，输入以下命令（系统没有vim需要自行安装哦~图中就是没有，所以用命令sudo apt-get install vim-gtk安装

sudo vim /etc/apt/sources.list

deb http://cn.archive.ubuntu.com/ubuntu bionic main #添加源

         vim文本编辑器参考这篇博客哦~：

Linux 下 vi/vim 文本编辑器超详细使用指南_Jaylon Wang的专栏-CSDN博客_linux文本编辑器vim

         保存文档后退出，在输入sudo apt update，此时搜索lib32ncurses5，可以搜索到该支持库软件包；接着进行安装相应的包（无需更改软件源）

sudo apt install lib32ncurses5

sudo apt install libbz2-1.0:i386

6.2 安装libpng12

        重复前面的步骤，使用命令 sudo vim /etc/apt/sources.list打开sources.list；添加xenial软件源：deb http://security.ubuntu.com/ubuntu xenial-security main；然后更新软件源：sudo apt update，开始安装libpng12：sudo apt install libpng12-0

        报错了T_T，先尝试运行sudo apt install -f修复依赖后重新安装，还是不行

        原因是：软件包系统已损坏，可能是使用了第三方源导致的问题

        解决方法一：(没有解决）

sudo apt-get clean
sudo apt-get -f install

        解决方法二：（成功解决）

sudo add-get-repository ppa:linuxuprising/libpng12
sudo apt update
sudo apt install libpng12-0

---

七、软件成功运行
