基础电子器件解析 三极管 MOS管 运放

一.电阻

湿度电阻   热敏电阻    光敏电阻     压敏电阻     磁敏电阻    气敏电阻   力敏电阻      熔断电阻

 排阻      水泥电阻      可变电阻      电位器

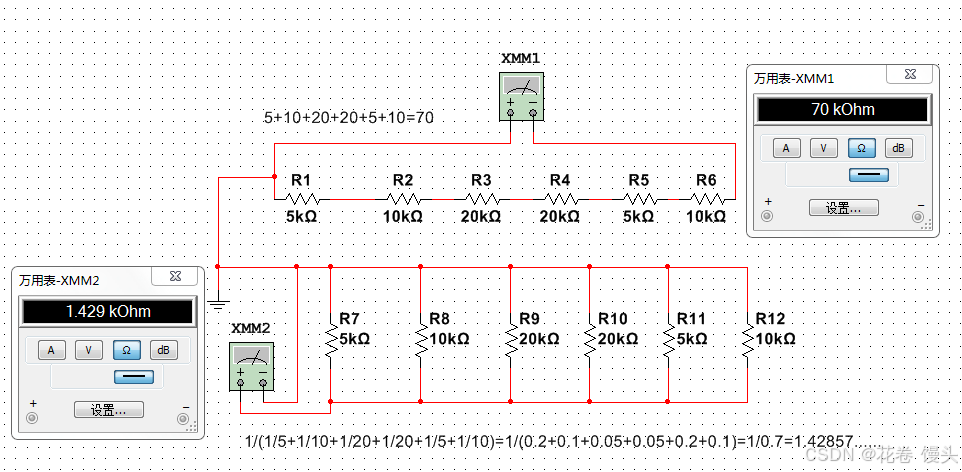

电阻计算，串联相加R1+R2+R3+R4+RN         并联1/（1/rR1+1/R2+1/R3+1/RN）

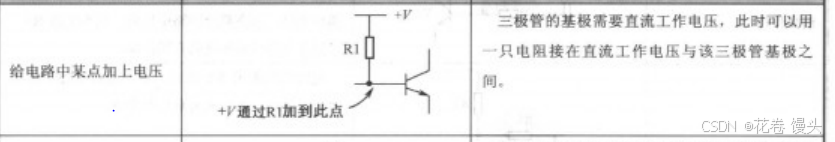

1.上拉电阻 把某个点电压拉到指定电压，把电压拉高     2.下拉电阻   一端接地，把电压拉低。

3.降压  把电压分掉就降压了                                            3.隔离电阻   两端间加电阻两端电阻不为0

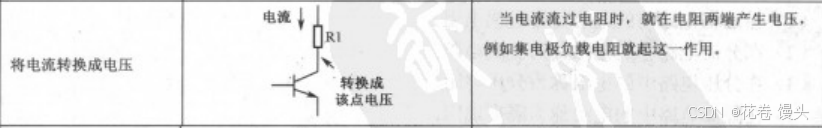

4.电压转电流   电压源加上电阻有电流输出

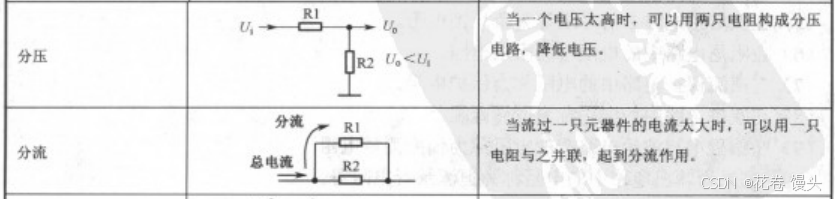

   5.分压电阻    电阻串联电压分压6.分流电压      电阻并联电流分流        7.限流      防止电流过大保护元件

二.电容

 电解电容，有极性 无极性        陶瓷电容，分低频陶瓷电容和高频陶瓷电容        涤纶电容    等

电容通直流隔交流容抗效应，电容感抗Xc=1/2πfc   电容等于1uf当等于直流电时f频率等于0那么直流电的Xc是0        电容等于1uf当交流电频率等于1K时容抗=1/0.00628=159  当信号频率越高容抗越大

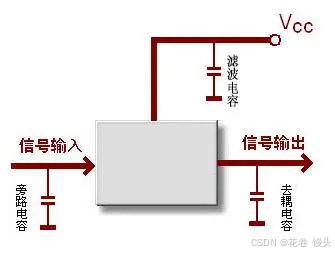

旁路电容主要对输入信号进行滤波处理；功能主要是要减小电路里面纹波的幅值，从而保证电路正常工作。

滤波电容主要对电源进行滤波处理，功能主要是要减小电源纹波的幅值，从而保证电路正常工作。

去耦电容主要对输出信号的干扰作为滤除对象；功能主要有两个；1、储能，主要是负载瞬态电流发生变化时，电容对负载放，担负局部电源作用；2、阻抗，主要是降低电源系统的交流阻抗

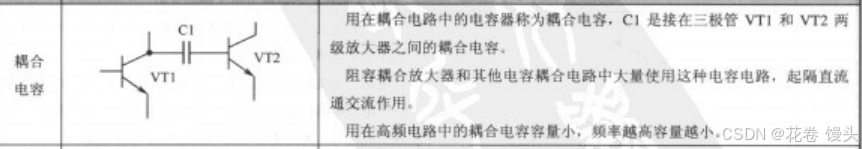

1.耦合电容 耦合就是=连接 隔交流通直流

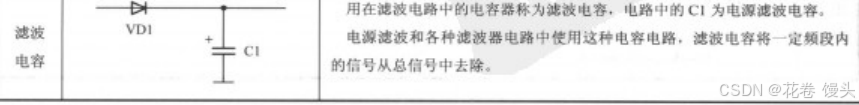

 2.滤波电容，通过的电容充电放电原理使得电源不会突变减少电源纹波

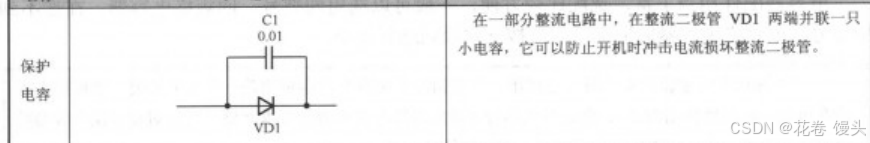

3.保护电容，电容两边不能突变二极管不会一下子升高

 组合电阻电容

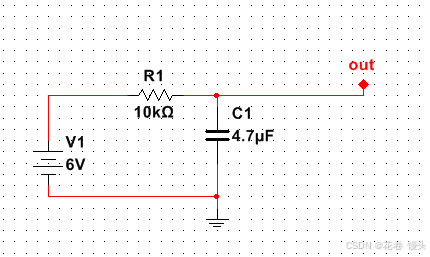

sss时间常数RC电路  两个状态计算充满和冲到阈值  充满时间=R*C 10*1000*4.7*0.000001=0.047S

阈值3.4V时间=-R*C*ln((6-3.4)/6)=-0.047*ln(0.4333)=0.039s

验证V*(1-(E^-t/rc))=6*(1-(e^-0.039/0.047))=3.38

当C1=10uf   R1=10k   满RC=10*1000*10*0.000001=0.1S

3.5V   S=-rc*ln((6-3.5)/6)=-0.1*ln(0.4166...)=0.0875      验证=6*（1-（e^-0.0875/0.1））=3.498V

上面电压下面信号

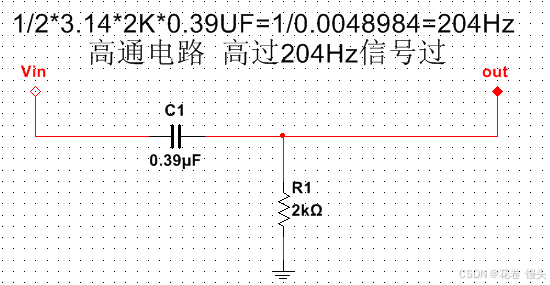

高通电路，高于频率通过F=1/2πRC    1/(2*3.14*2K*0.39UF0=1/0.0048984=204Hz

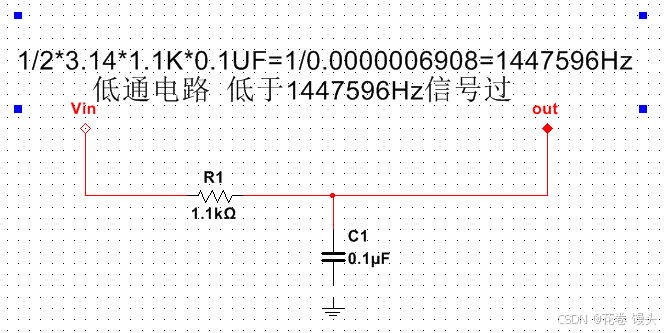

低通电路  低于频率通过  F=1/(3.14*2*1.1k*0.1uf)=1/0.0006908=1447596hz

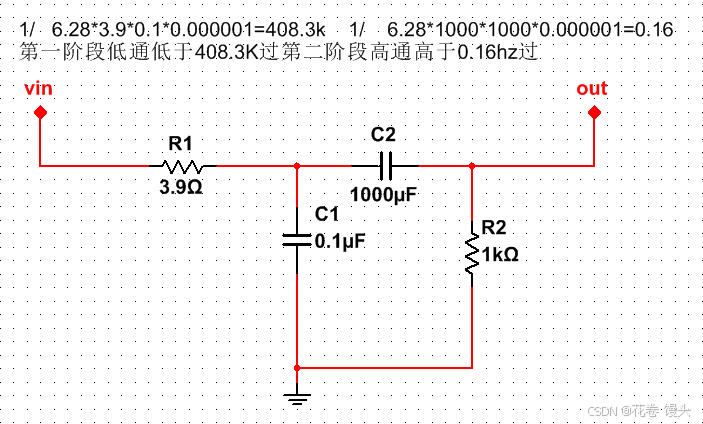

取中间值，先低通在高通 低于408K高于0.16hz

MOS管

MOS  G-栅级   D-漏级      S-源级

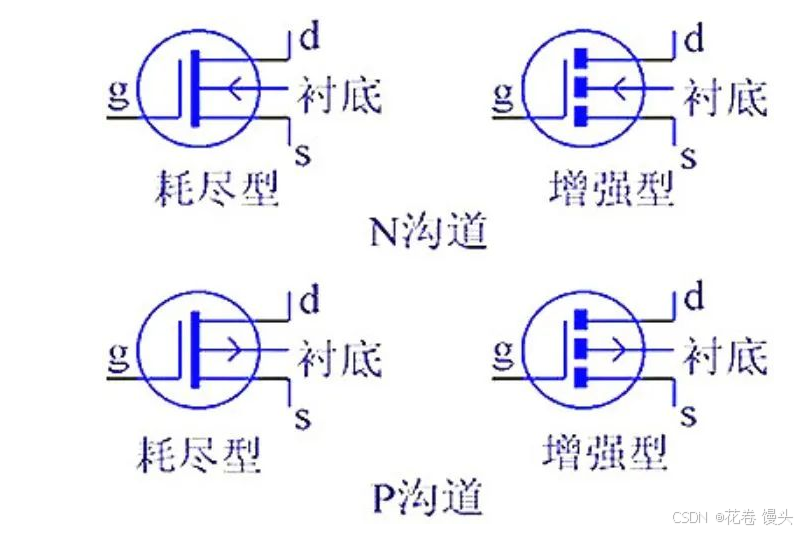

MOS管分NP,还有耗尽和增强型  耗尽型G为0时D有漏电流  增强型G为0时D没有漏电流

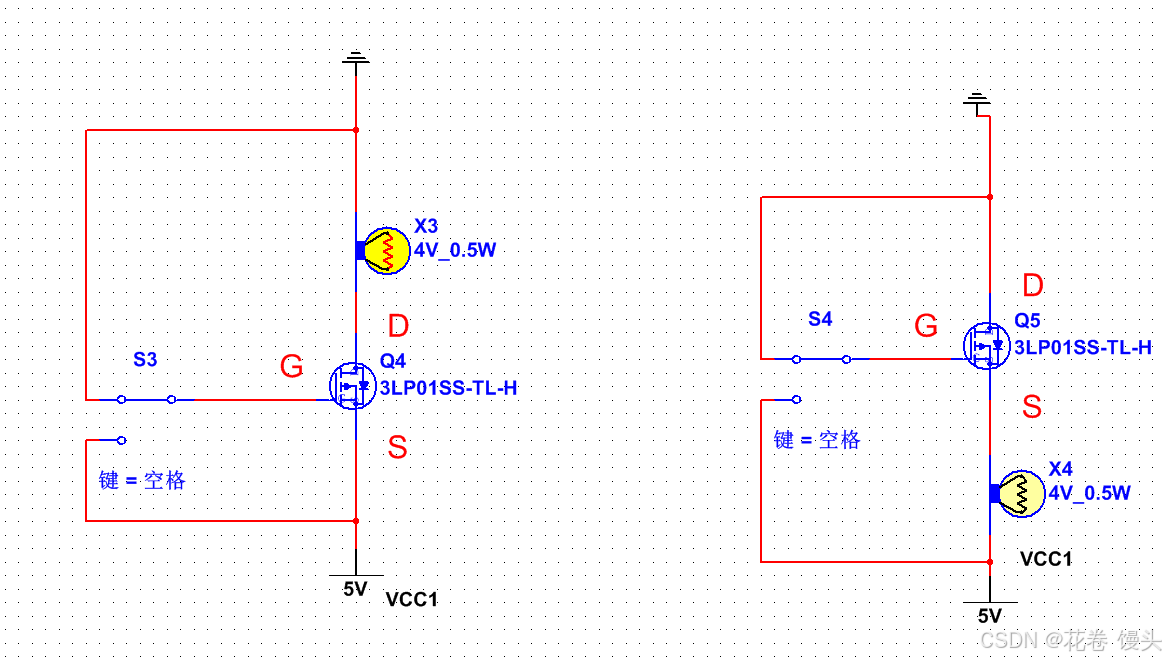

导通条件 N型当G-S压差为0时没有电流D-S不导通   当G-S压差大于开启电压VGS(th)时D-S导通，负载在上面时大于开启电压，但是负载在地和S之间开启电压加上D级上面的电压才能工作

导通条件 P型当S-G压差为0时导通D-S不导通没有电流， 当S-G压差为开启电压VGS（th）时D-S导通有电流  负载要在下端在上段会有漏电流

总结一下，N管电压G-S要有压差且大于开启电压，负载放在电源端放下面开启电压加上VCC才行

P型管S-G压差要大于开启电压，负载在下面接地端

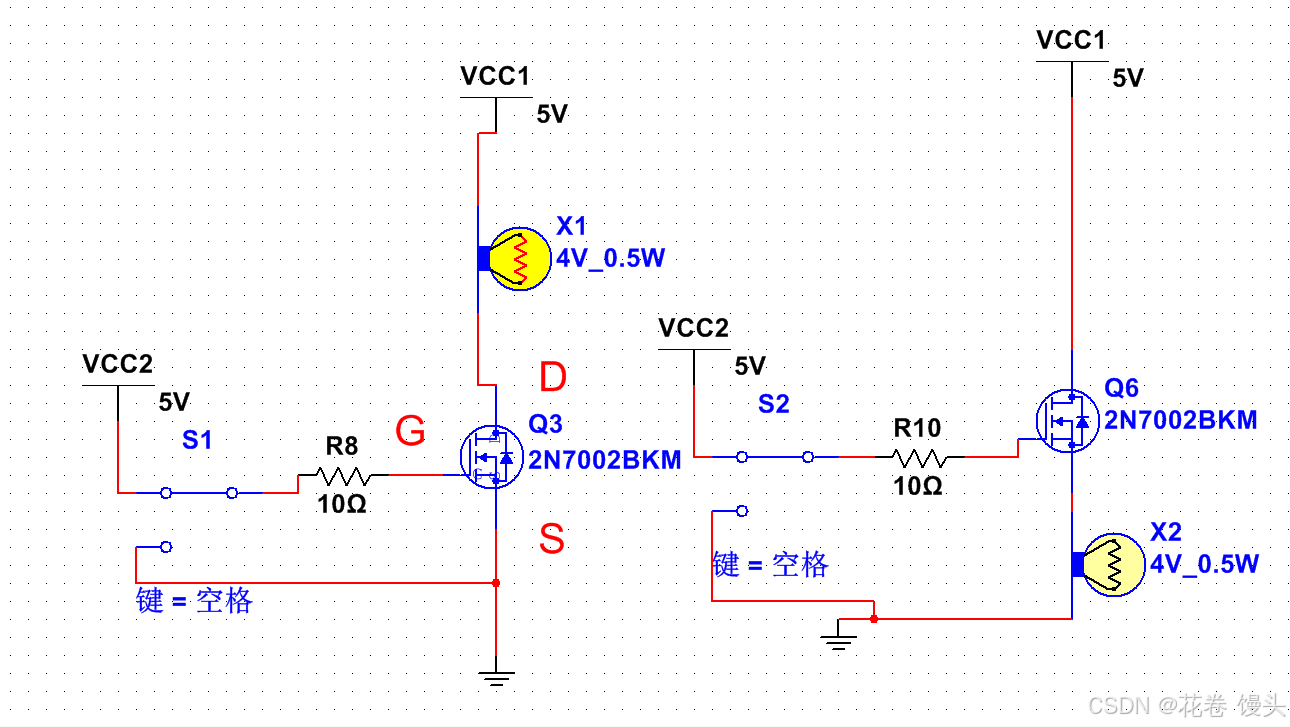

应用和解析 开关N管    控制电源P管   按键开机上P下N

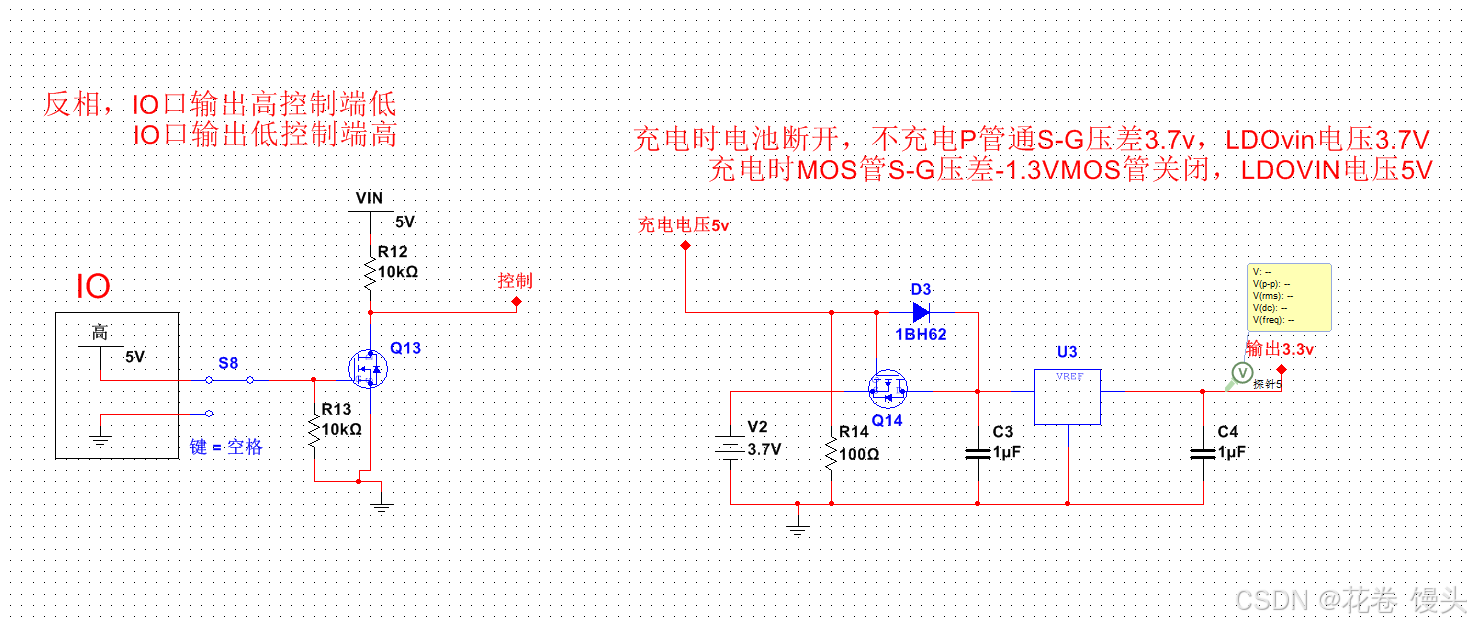

反相    充电保护

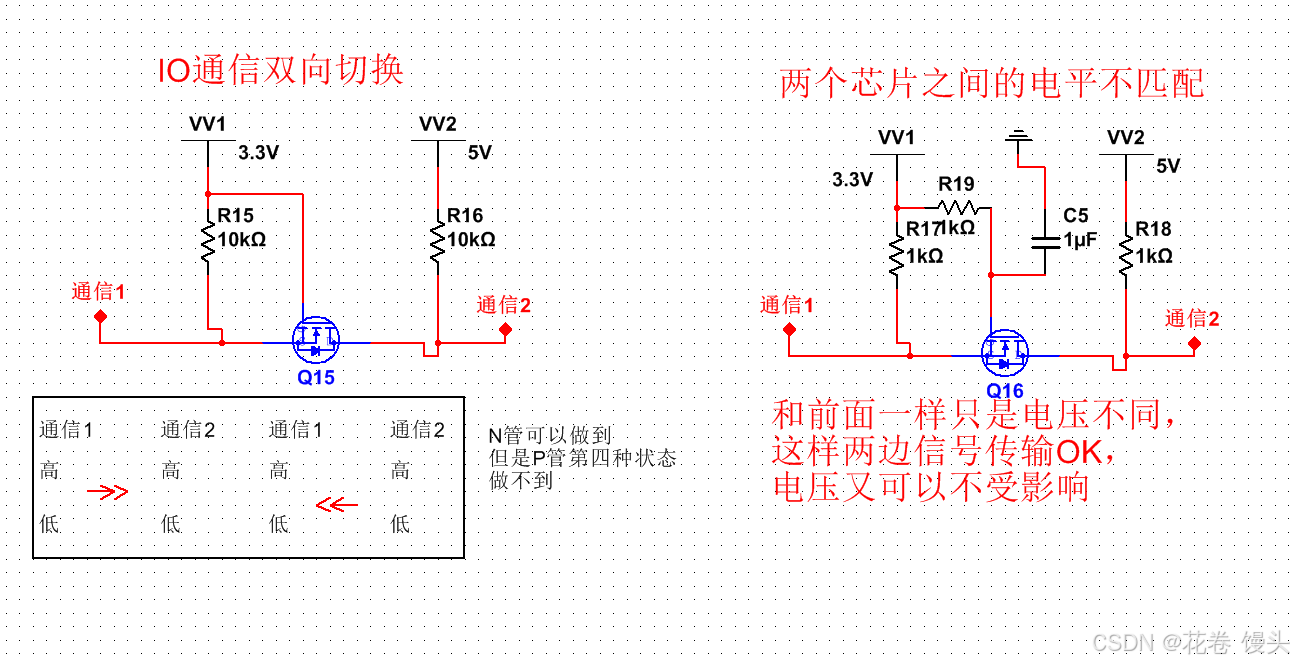

双边互补影响

运放

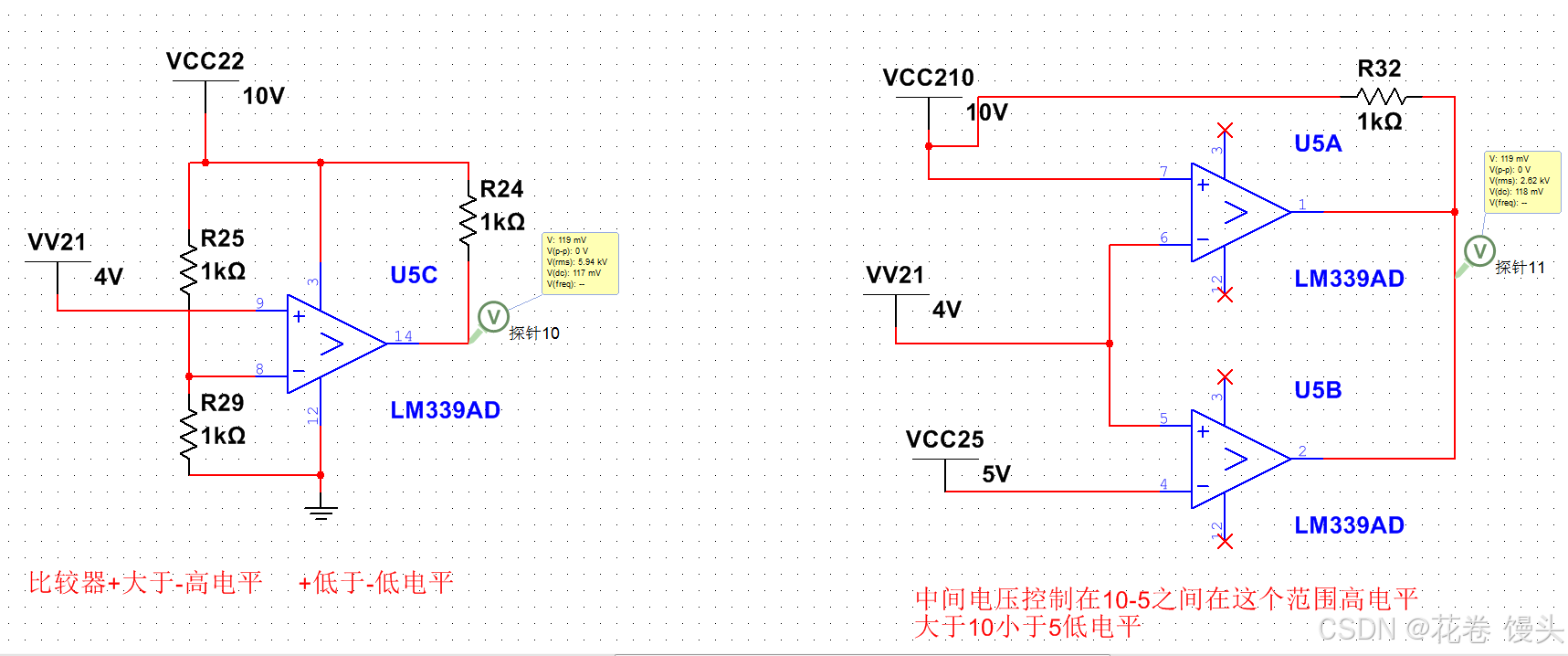

比较器应用，同相比反向大输出高   同相比反向小输出低    反相器需要加上拉电阻属于OC输出

第一个比较电压控制输出高低         第二个控制电压区域在这个区域就高不在就低

运算放大器两个特性

1.虚短   运算放大器虚短就是只要加了负反馈+-电压都是相同的 需要加上负反馈V+=V-

2.虚断     运算放大器虚断输入端内部电阻无限大，电流几乎为零 这就是虚断i=0

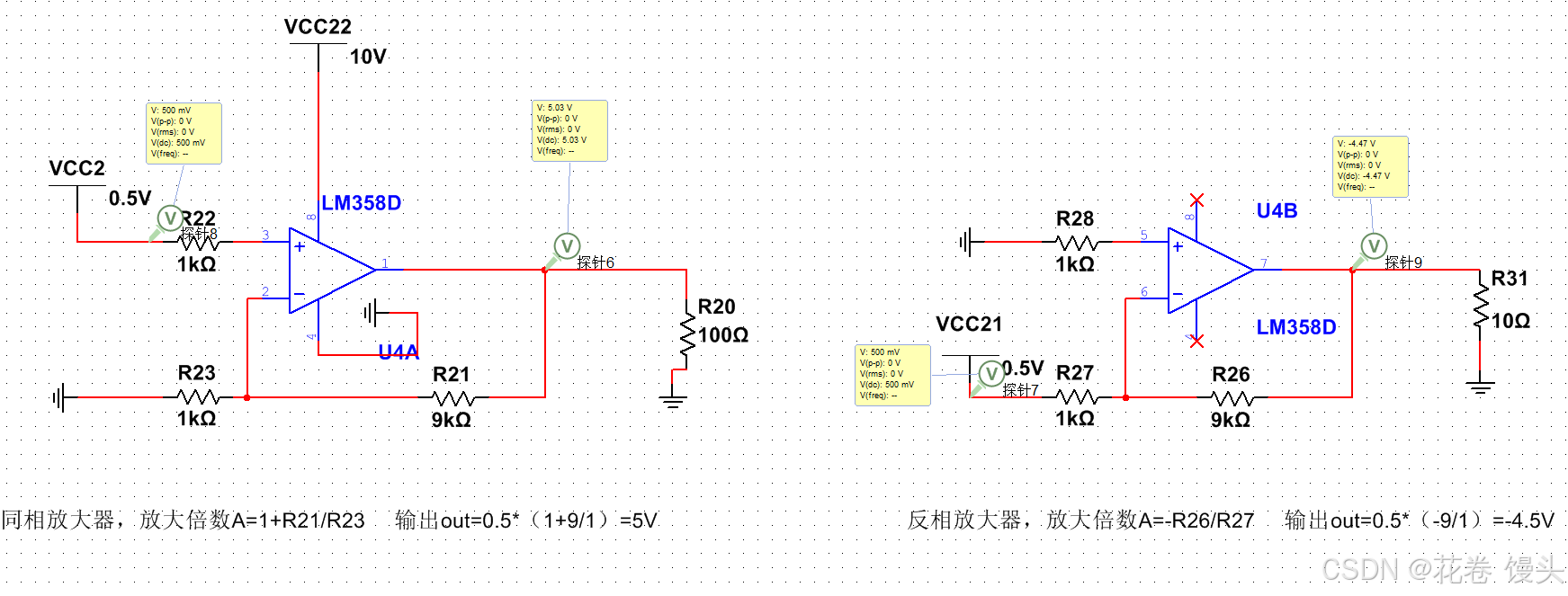

应用同相放大A=1+(R21/R23)放大倍数正

反向放大A=-(R26/R27)放大倍数负在多接一断就负负的可以缩小

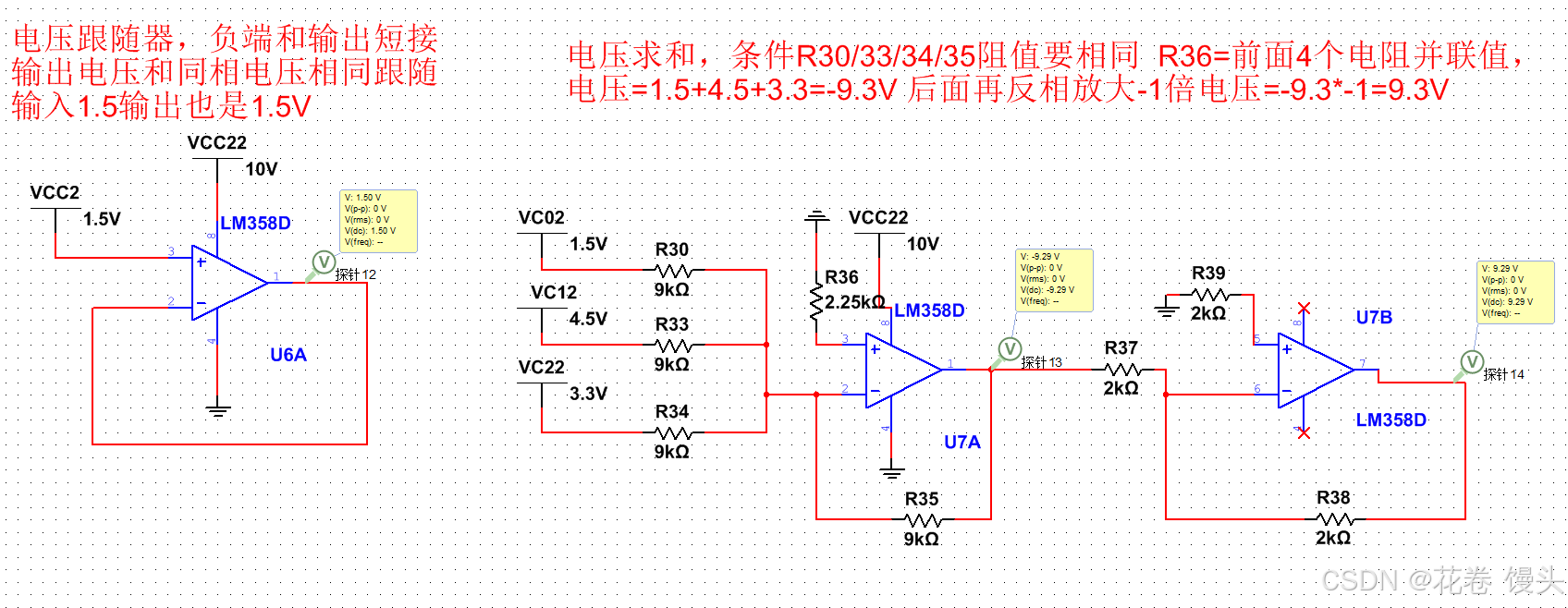

电压跟随器，输入多少输出就是多少

反向加法运算 输入电阻和反馈电阻要相同   同相下拉电阻要是前面电阻的并联值   在把电压转正​​​​​​​

比较简单不用计算

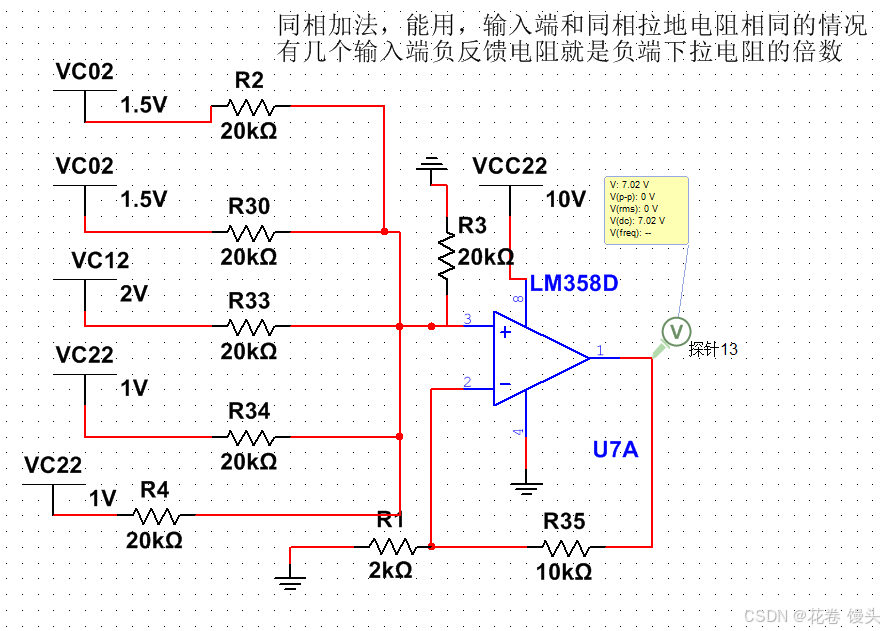

同相加法电路，下面条件同相电阻相同，负相 反馈电阻和拉地倍数关系   需要注意 反馈电阻和输入端口

要是电阻不同其他公式  UO=(Rf/R1 *U1)+(Rf/R2   *U2)+(Rf/Rn  *Un)

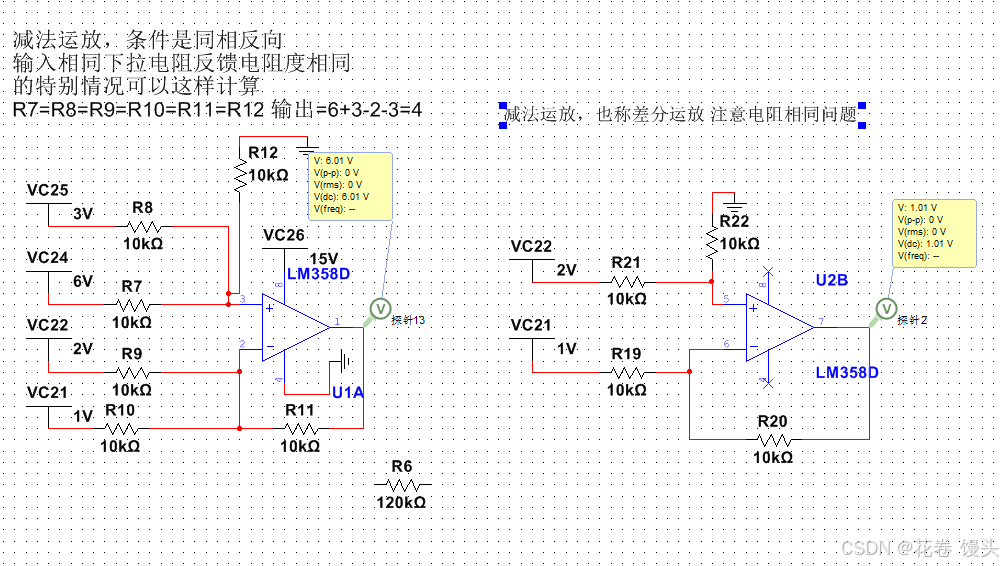

减法运算 差分运算  注意电阻平衡性，顿口数量平衡  单口的注意电阻值要相同
