污水处理厂EtherCAT与Modbus RTU网关配置全指南

污水处理厂作为城市基础设施的重要组成部分，其自动化控制系统的可靠性和实时性直接关系到污水处理效率、能耗管理和环境保护。随着工业自动化技术的快速发展，现代污水处理厂越来越多地采用高性能工业通信协议（如EtherCAT）与传统的现场总线设备（如Modbus RTU）相结合的方式，以实现新旧设备的无缝集成和高效协同。本文将探讨EtherCAT从站与Modbus RTU设备在污水处理厂中的具体应用场景、技术优势及实施方案。

一、技术背景与需求分析

Modbus RTU的现状
Modbus RTU作为一种经典的串行通信协议，因其简单、可靠且成本低廉，广泛应用于污水处理厂的传感器、仪表、泵阀等设备中。例如，流量计、液位传感器和变频器常通过RS-485接口采用Modbus RTU协议传输数据。然而，其局限性也显而易见

通信速率低：通常支持的最高波特率为115.2 kbps，难以满足大规模数据采集需求。

实时性不足：采用主从轮询机制，响应延迟较高，无法适应高速控制场景。

扩展性受限：单条总线最多支持32个设备，难以满足大型污水处理厂的分布式需求。

EtherCAT的技术优势
EtherCAT（以太网控制自动化技术）是一种基于以太网的高性能实时工业通信协议，具有以下特点：

高实时性：采用“飞读飞写”机制，数据帧在传输过程中被各从站实时处理，典型周期可达μs级。

高带宽：支持100 Mbps全双工通信，可同时传输大量过程数据。

灵活拓扑：支持线型、树型、星型等多种网络结构，适合污水处理厂设备分散的布局。

多协议兼容：通过协议转换网关，可集成Modbus RTU、CANopen等传统设备。

污水处理厂的需求

异构设备整合：需将老旧Modbus RTU设备与新型智能设备（如基于EtherCAT的PLC、伺服驱动器）统一管理。

实时监控与控制：曝气池溶解氧调节、污泥回流泵控制等场景需高精度同步。

数据集中化：将分散的仪表数据汇聚至中央控制系统，支持大数据分析与远程运维。

二、EtherCAT与Modbus RTU的集成方案

在污水处理厂中，EtherCAT从站与Modbus RTU设备的集成通常通过以下方式实现：

协议转换网关

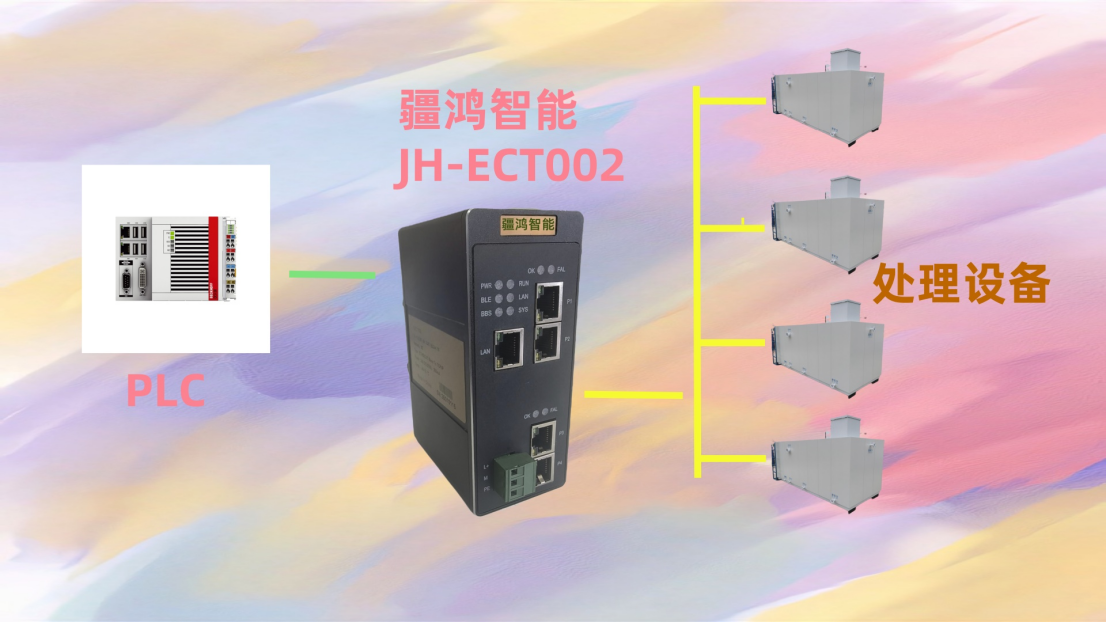

功能：部署EtherCAT-Modbus RTU网关，将Modbus RTU设备作为EtherCAT网络的子节点。

配置示例：网关作为EtherCAT从站，接收主站指令并转换为Modbus RTU帧，通过RS-485总线与现场设备通信。

优势：无需改造现有Modbus设备，降低升级成本。

数据映射与同步

在EtherCAT中配置Modbus寄存器地址与EtherCAT过程数据对象（PDO）的映射关系，实现数据透明传输。

通过EtherCAT的分布式时钟（DC）功能，同步Modbus设备的数据采集周期。

典型应用场景

水质监测站：多个Modbus RTU水质传感器（pH、COD、浊度）通过网关接入EtherCAT网络，数据实时上传至SCADA系统。

泵阀控制：EtherCAT下发控制指令至网关，驱动Modbus RTU变频器调节水泵转速。

能耗管理：集成Modbus电表数据，通过EtherCAT高速网络实现能耗分析与优化。

总结：EtherCAT与Modbus RTU的融合为污水处理厂提供了兼顾性能与成本的升级路径。通过合理的系统设计和协议转换方案，企业能够在保护现有投资的同时，迈向智能化、数字化的新阶段。
