杭电 大物实验A 实操

友情TIPS！！

------ 一定要在学习的时候 想象操作（这份文档也正是为了巩固大致步骤乱写的）

        一定要在学习的时候 想象操作

        一定要在学习的时候 想象操作

说三遍 这样才会有真正的信手拈来

实操 可以带书 公式不呈现了 包括一些连线......

1.RC串联电路的稳态过程

1.用示波器测量电压

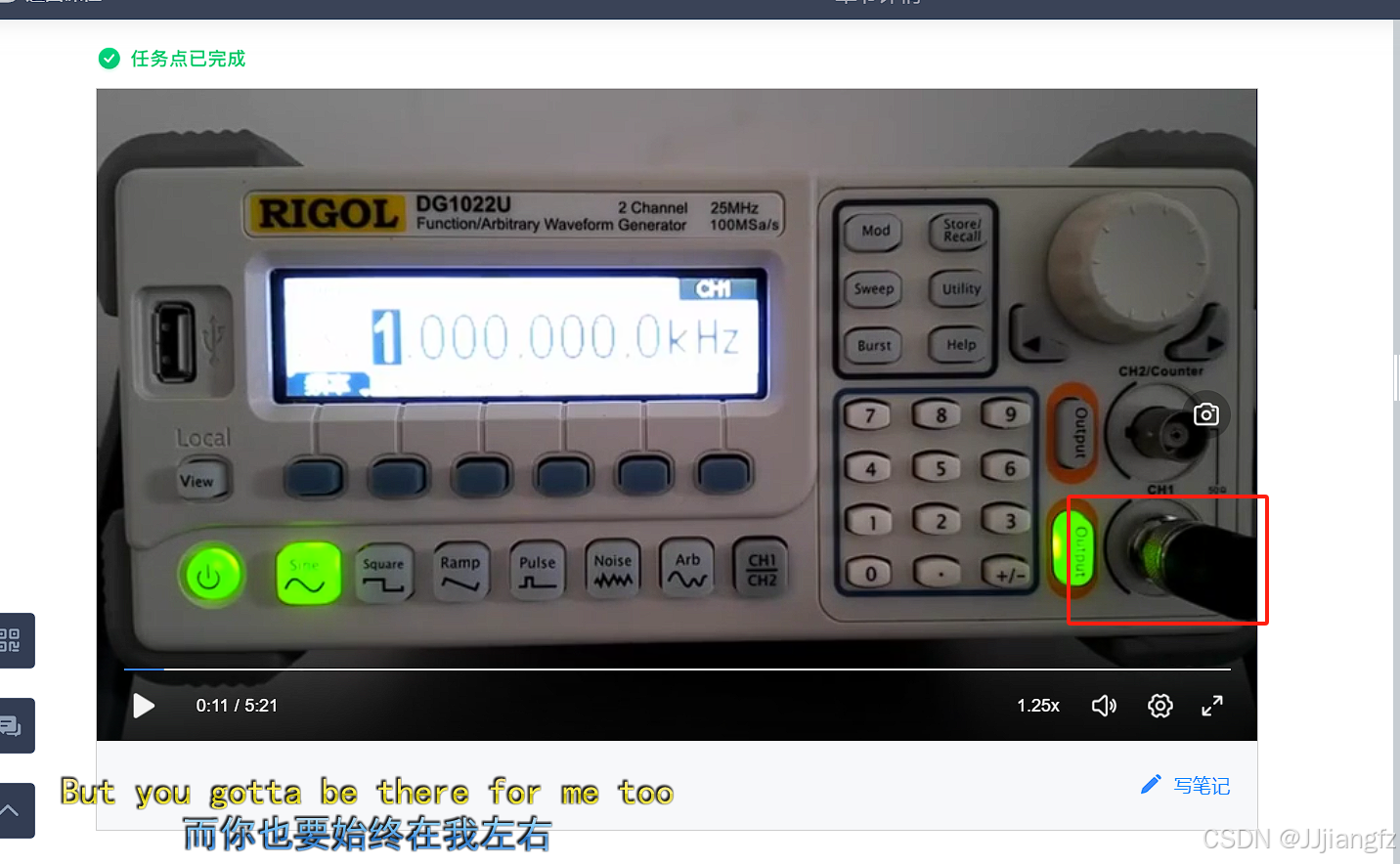

信号发生器 用来给频率的 连线CH1

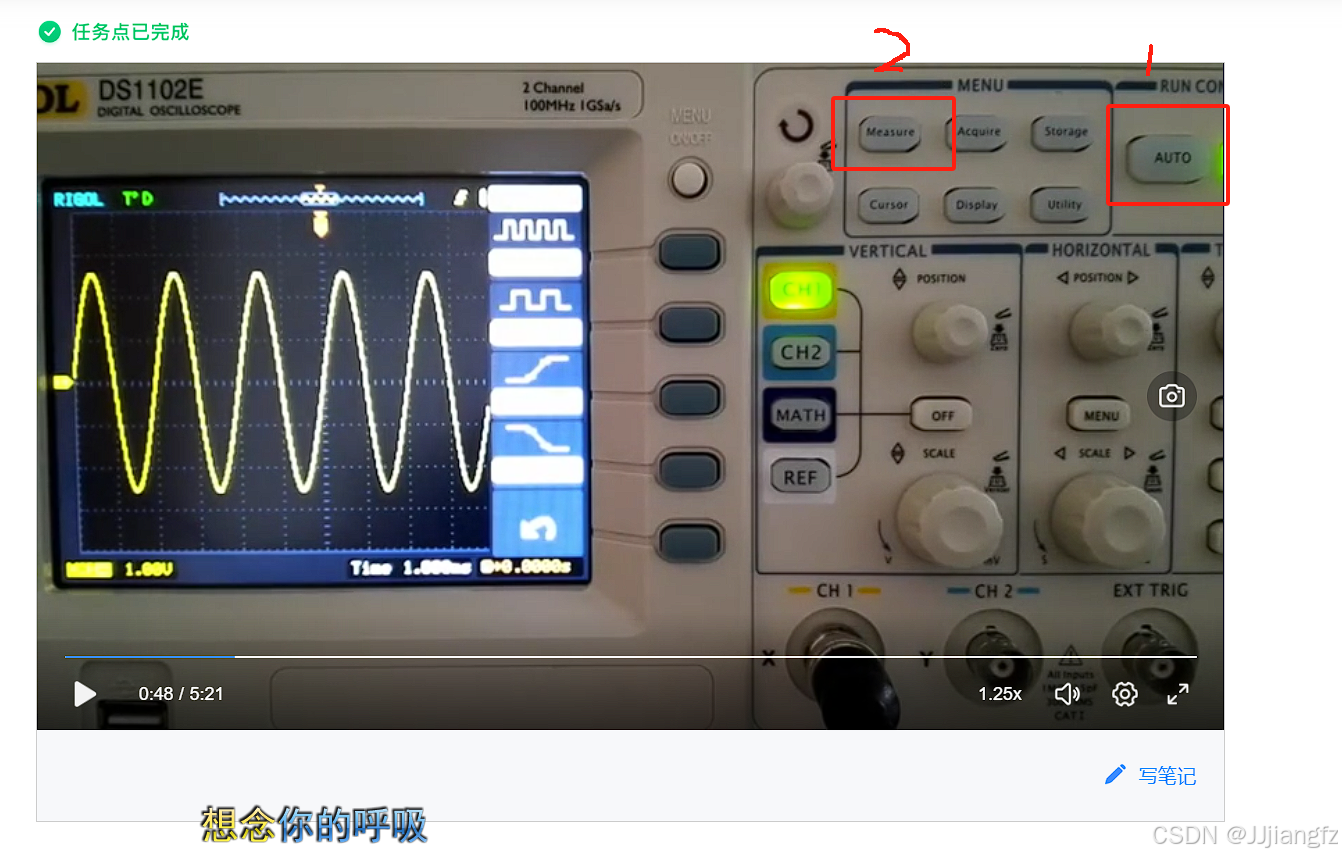

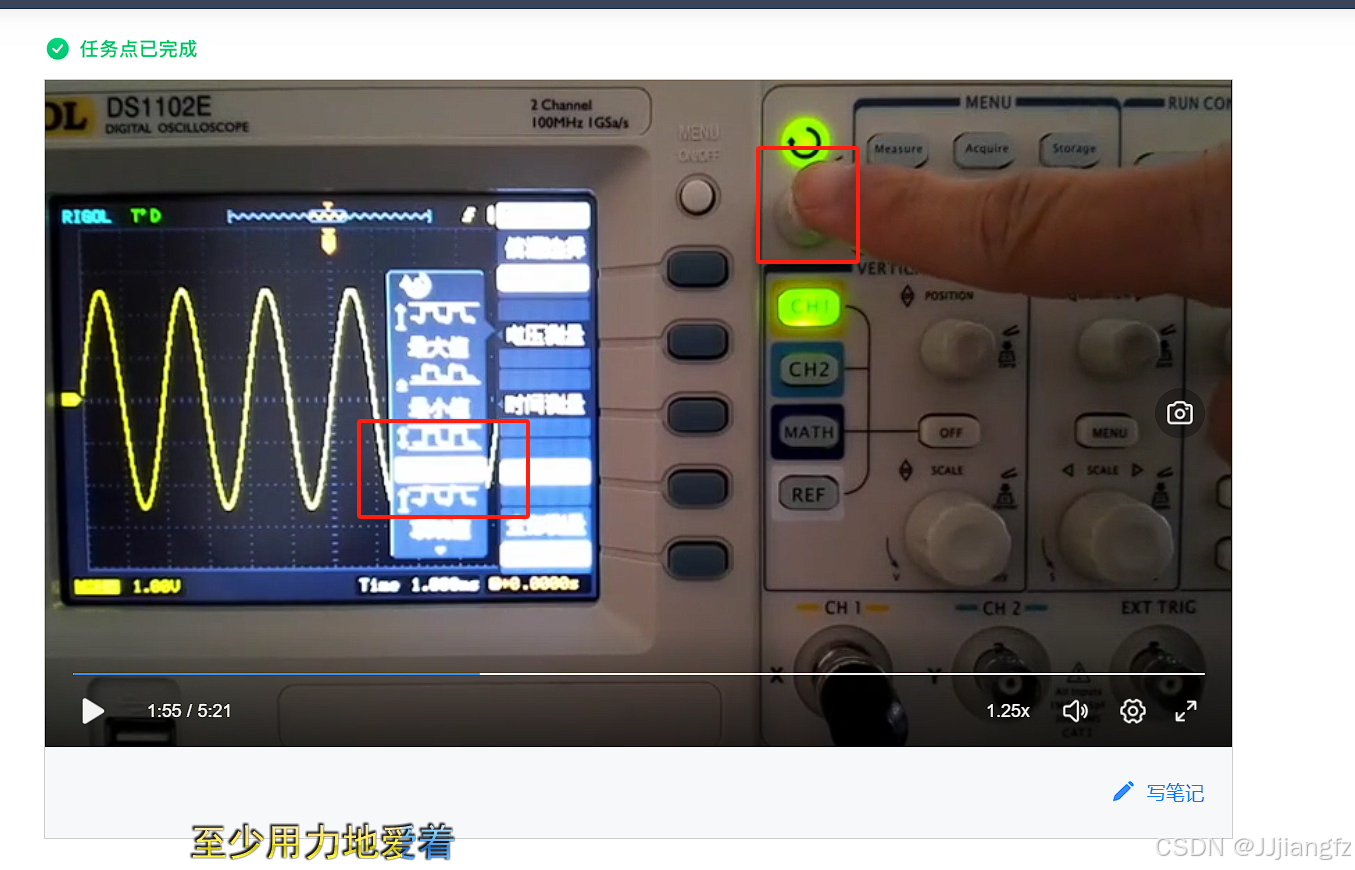

先AUTO（自动测量） 再 MEASURE

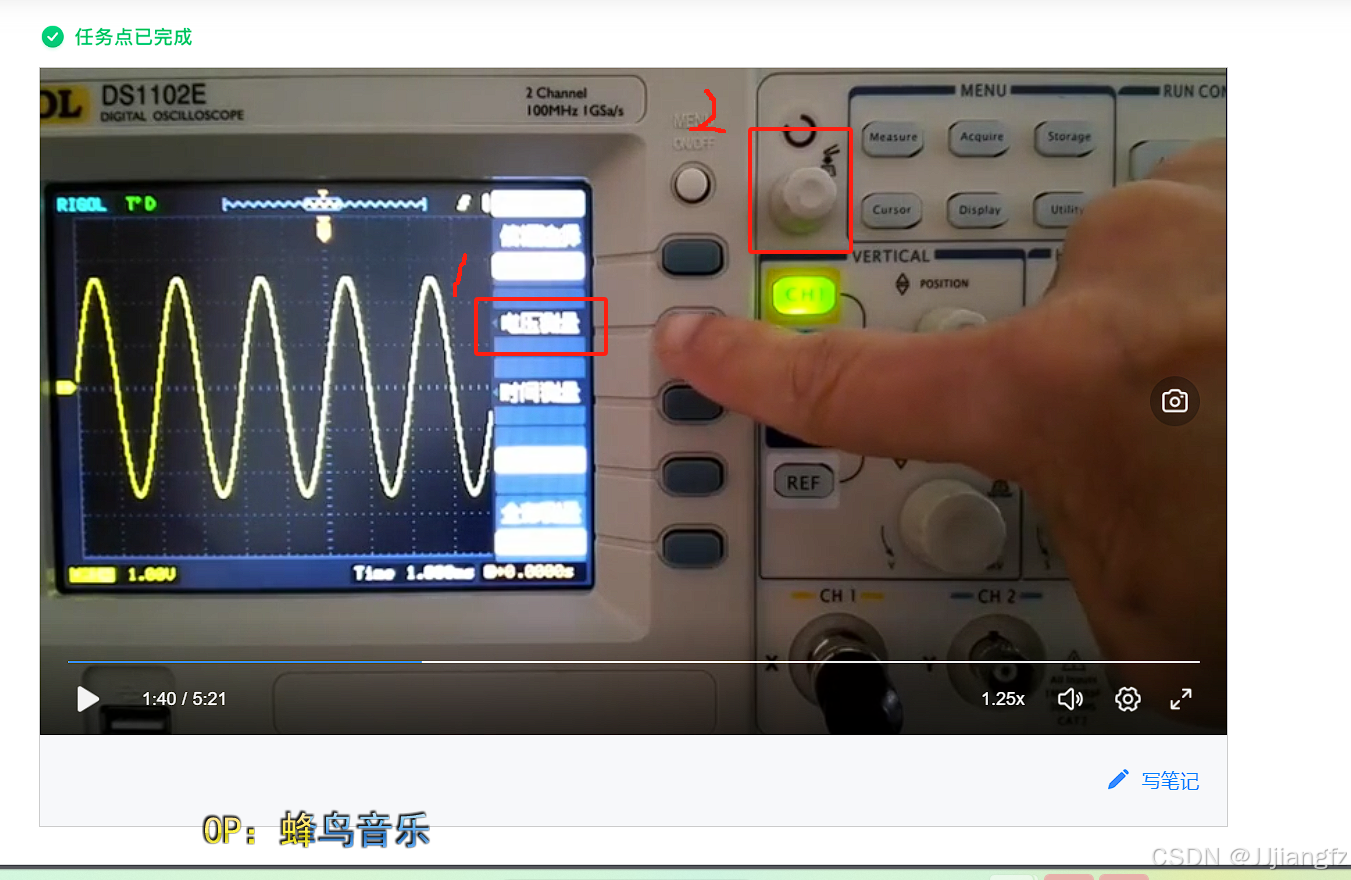

按电压测量！！ 然后转那个旋钮！

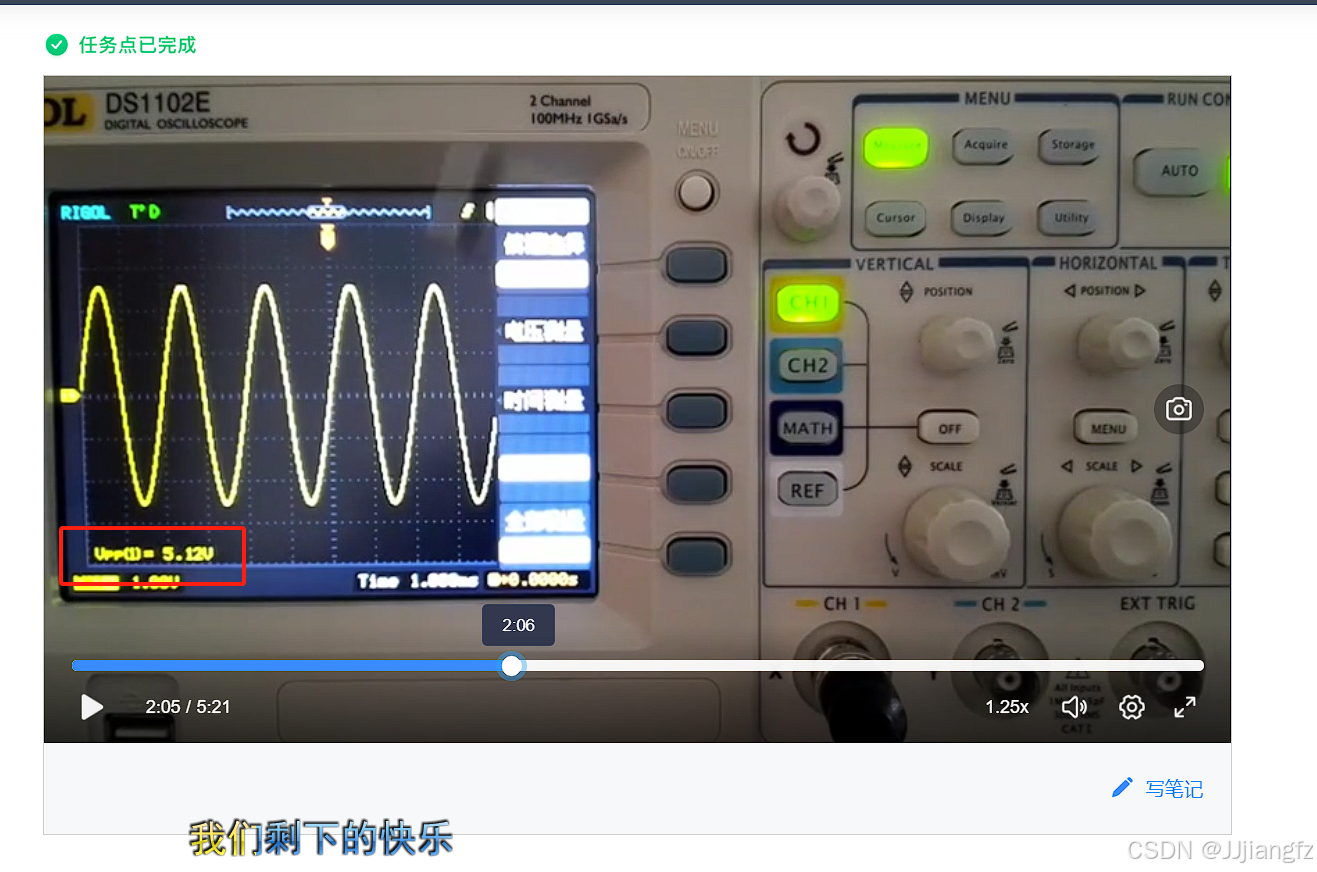

转到峰峰值后！摁下去这个旋钮！

GOOD！！

2.李萨如图形法测量相位差

CH1 and CH2连上！

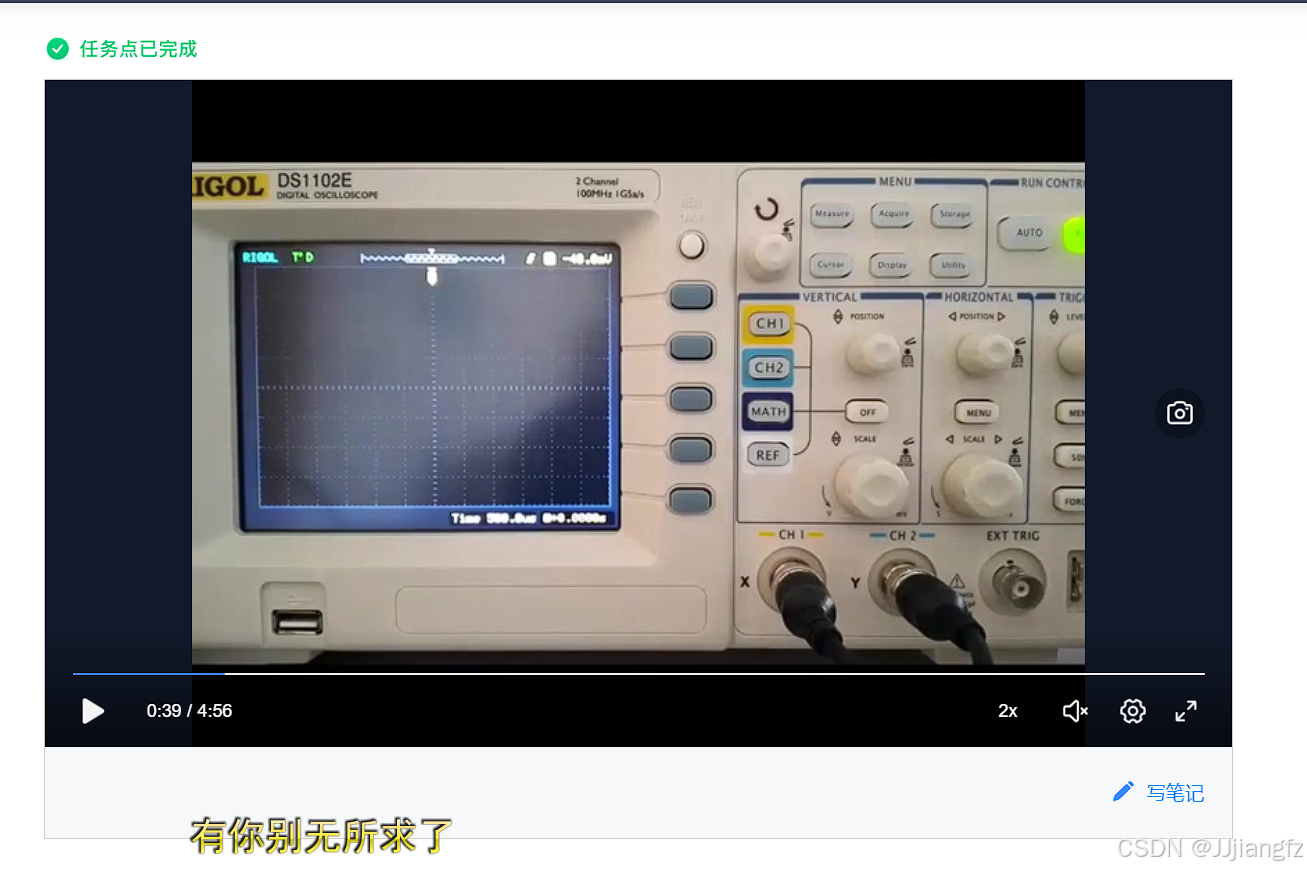

摁完AUTO变成这样 接下来要使两个波形重合！

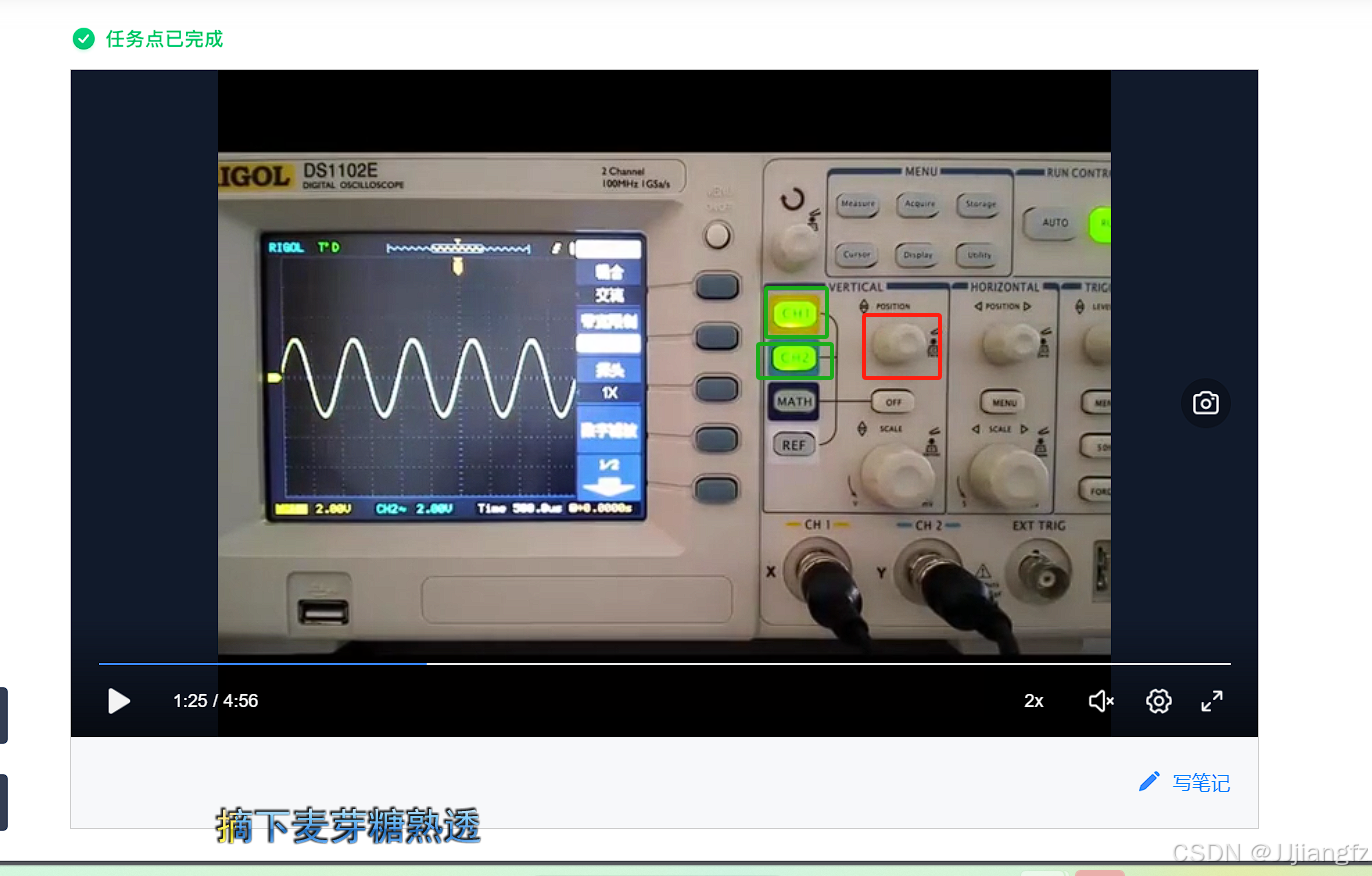

摁红色框那个旋钮就会自动归零 CH1 and CH2都归零操作

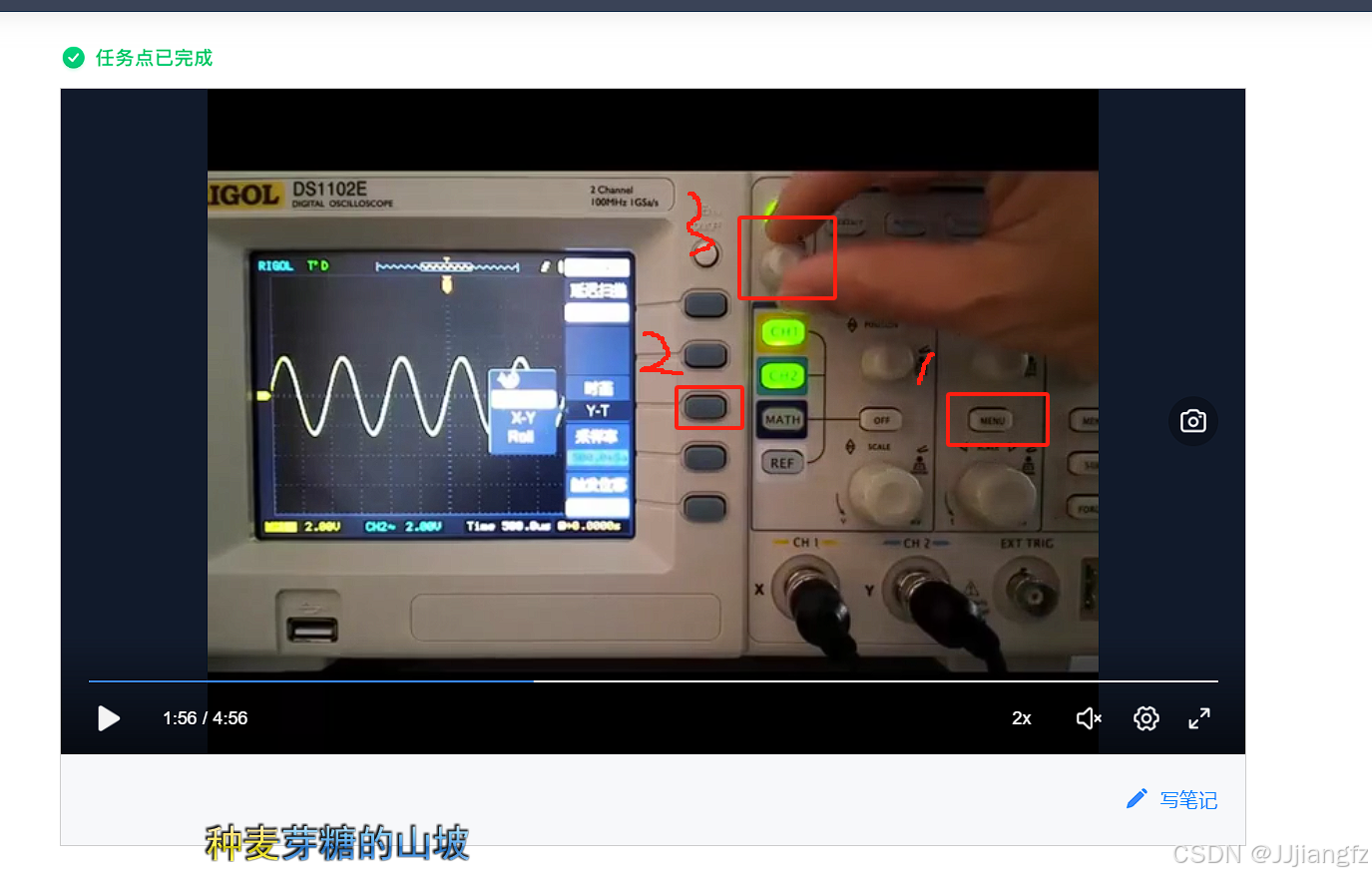

按MENU 改成X-Y模式 （旋钮旋转 摁下确定！）

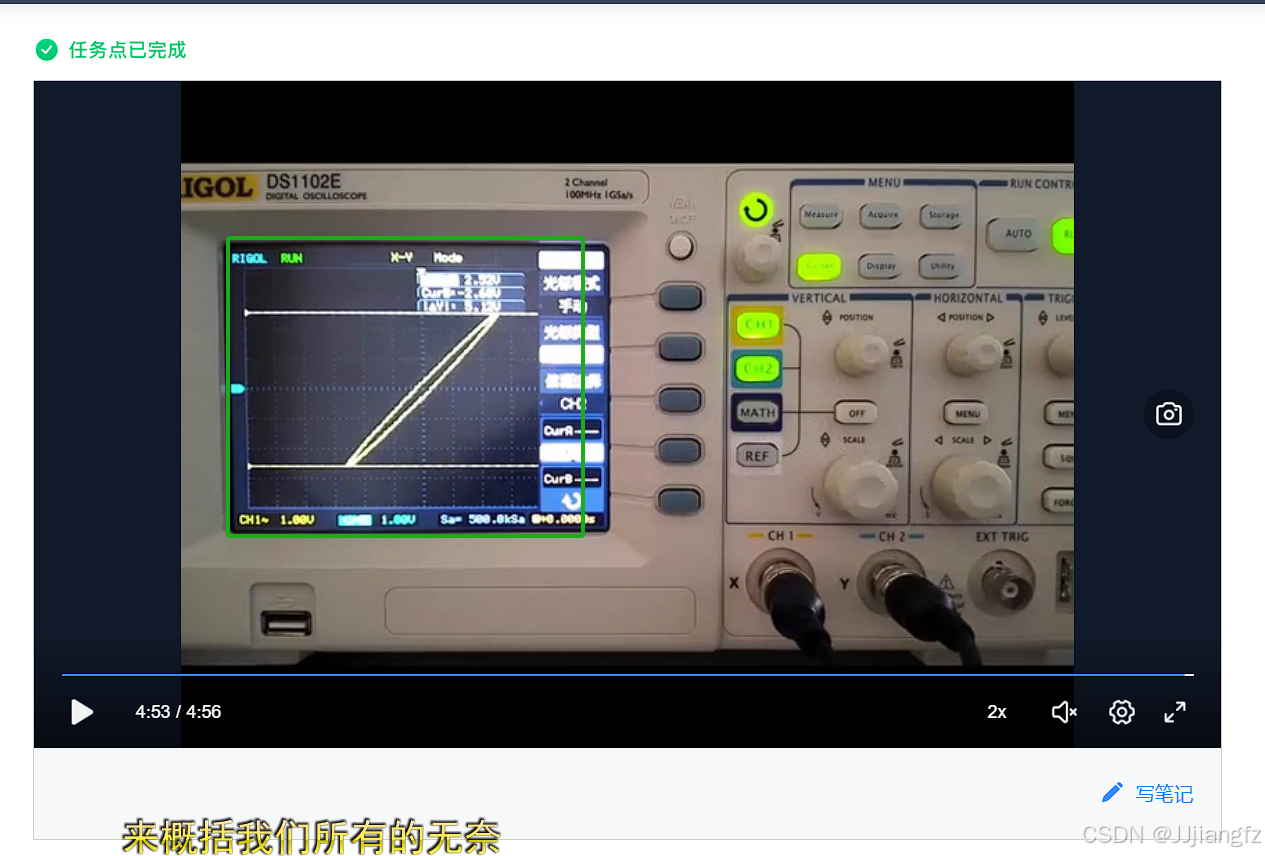

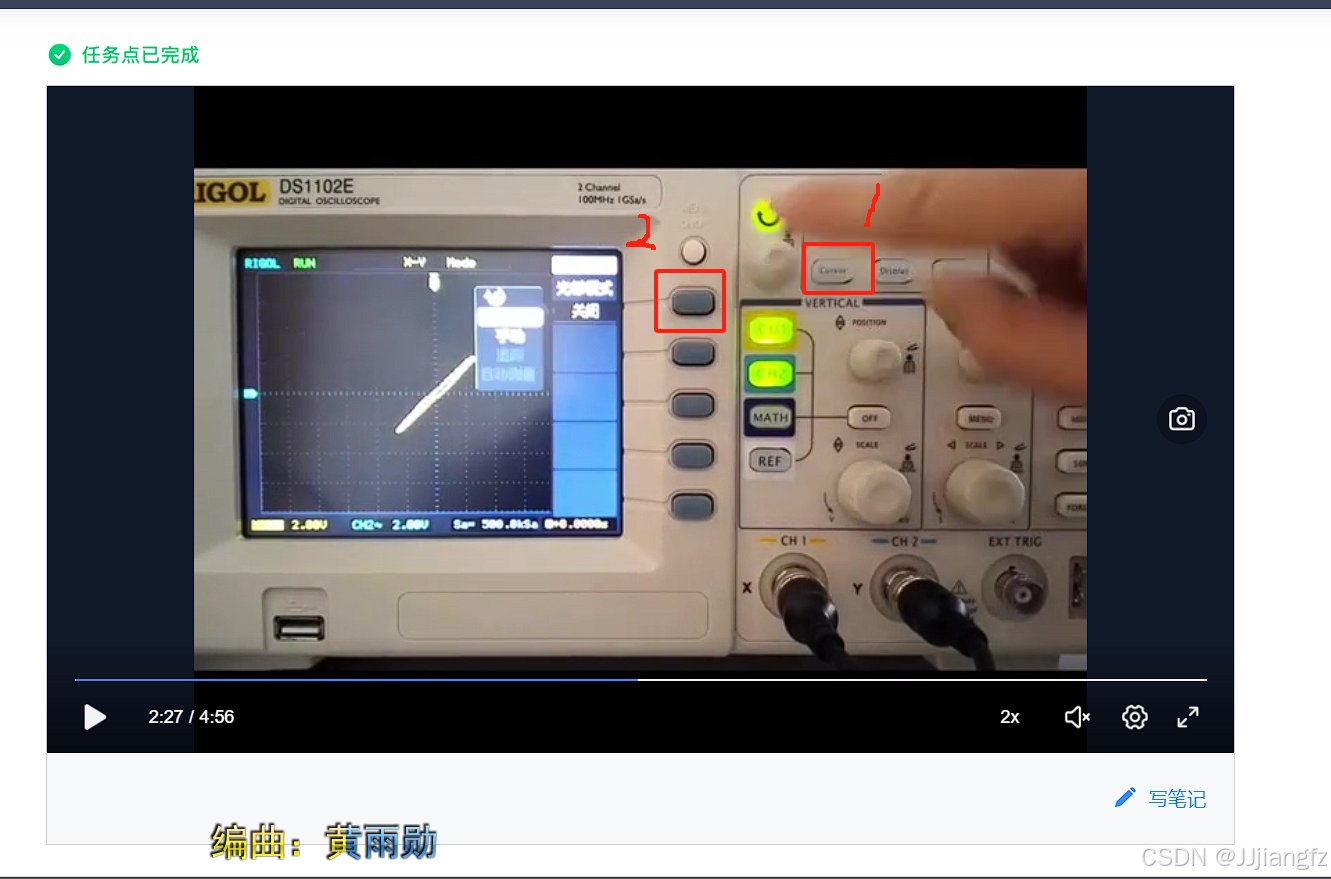

得到这个便便的椭圆 这个时候把模式换成手动操作 ---- 先按CURSOR 然后选手动 有两条线！

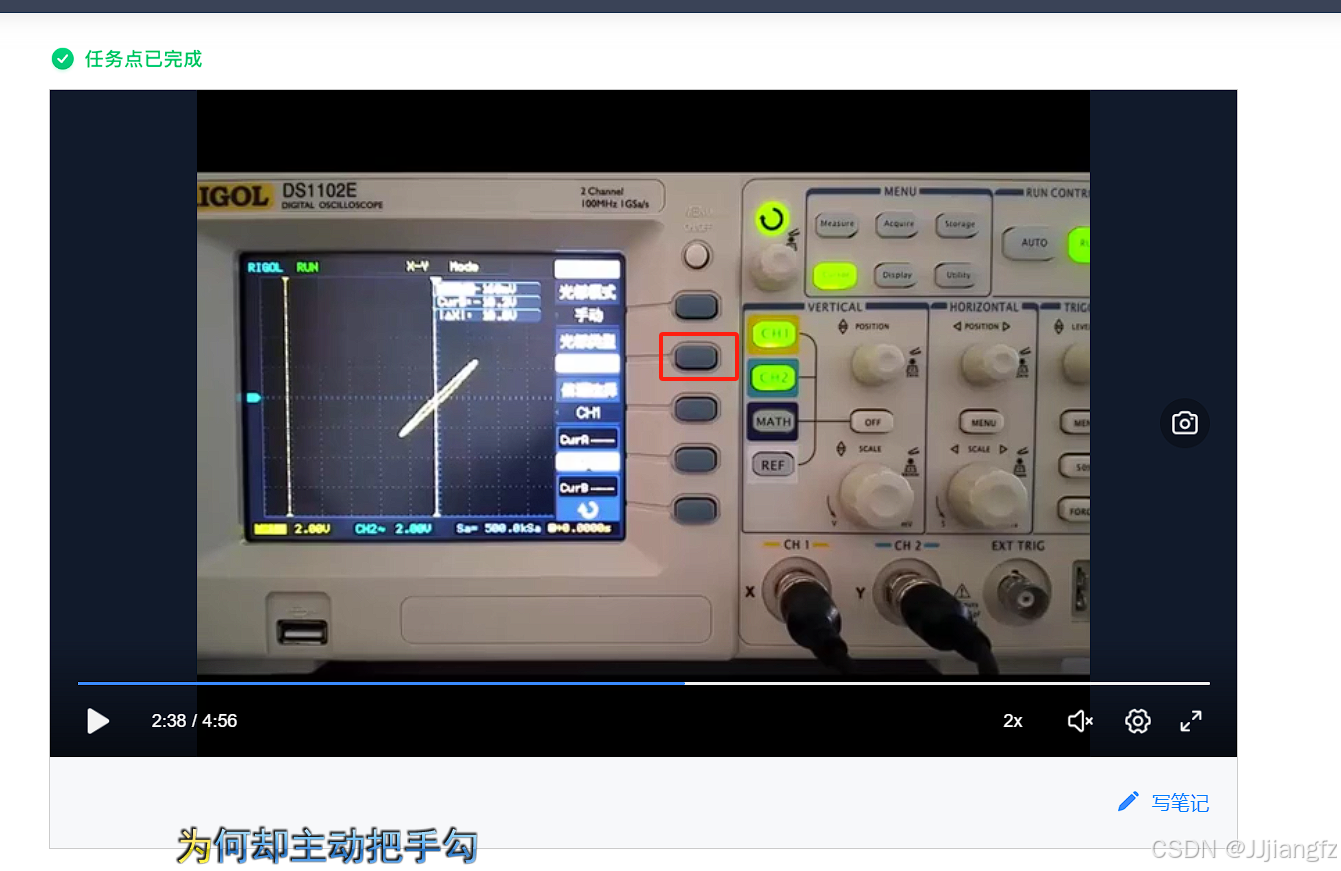

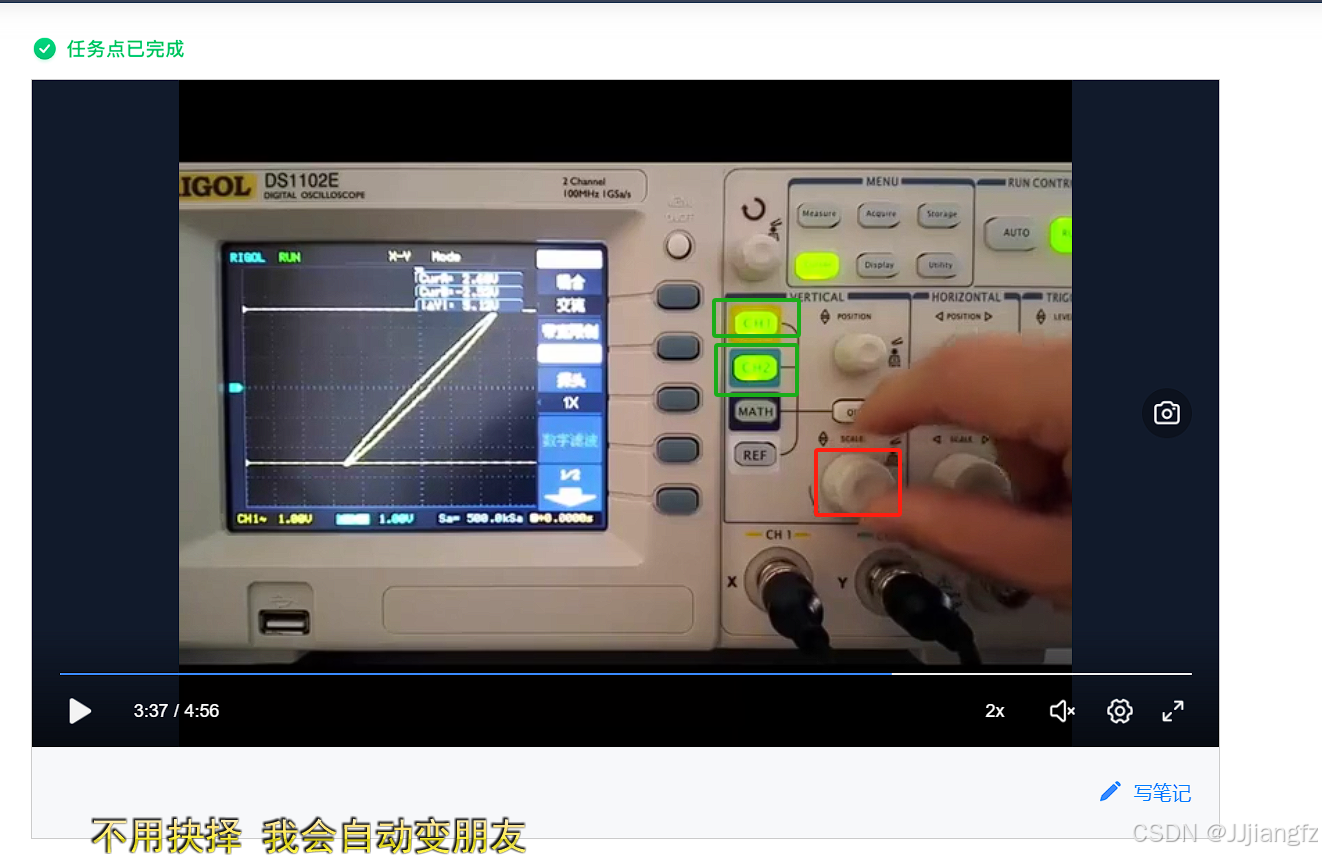

摁这个转置！ 然后开始调整一下这个便便椭圆 变好看点

CH1 和 CH2情况下 都转转 转这个变好看 减小误差！！

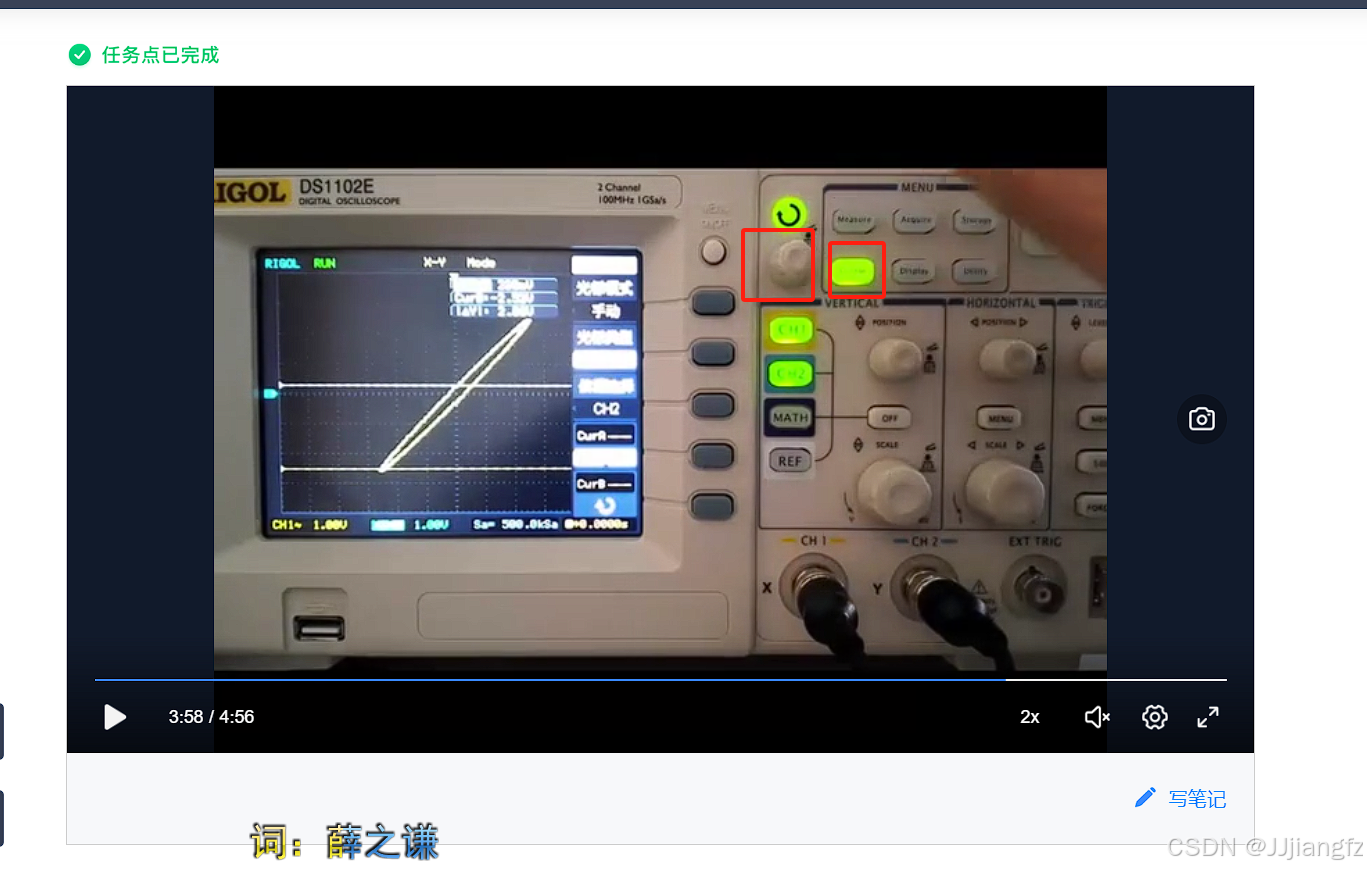

调完椭圆之后 记得把操作对象换成 CURSOR 调线

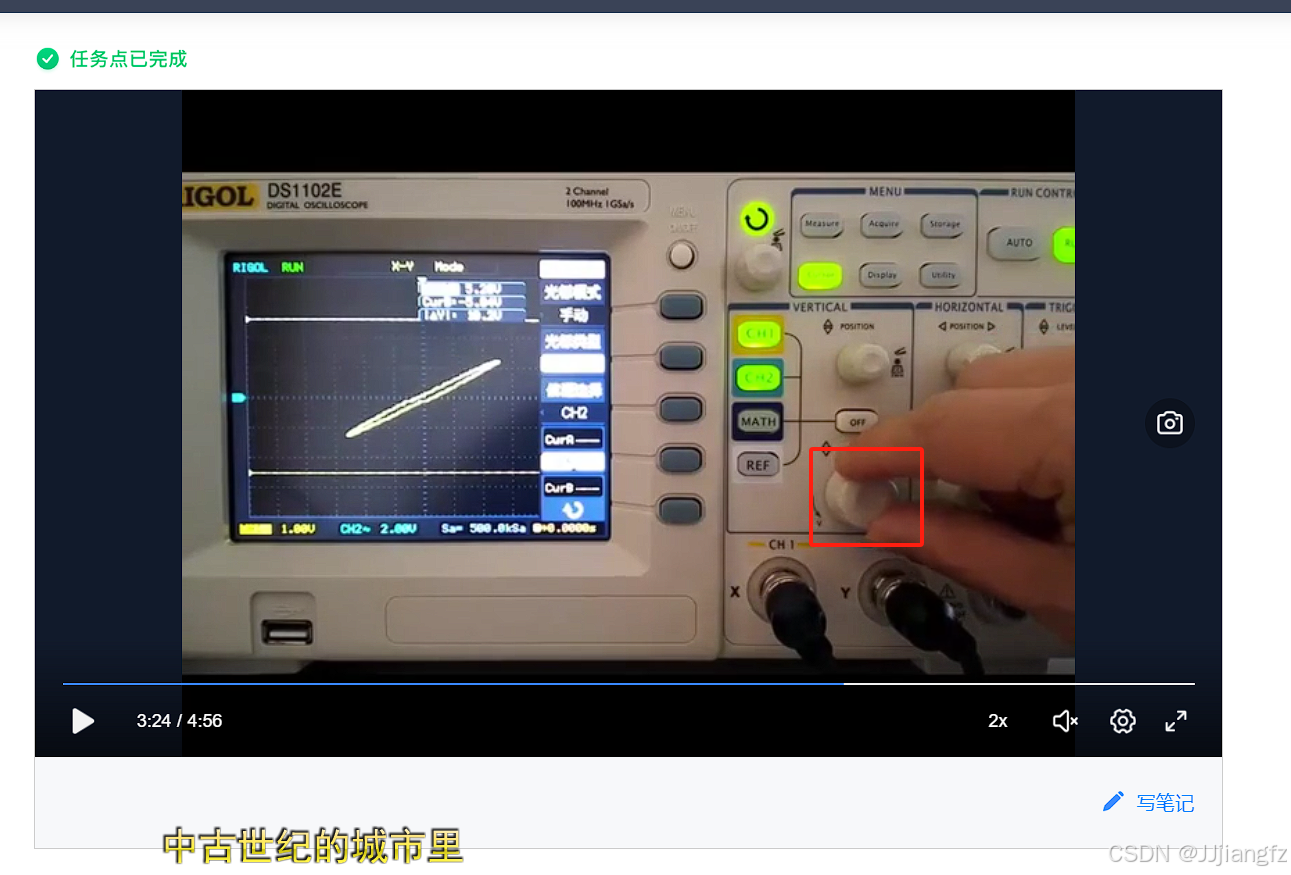

接着转那个红框旋钮

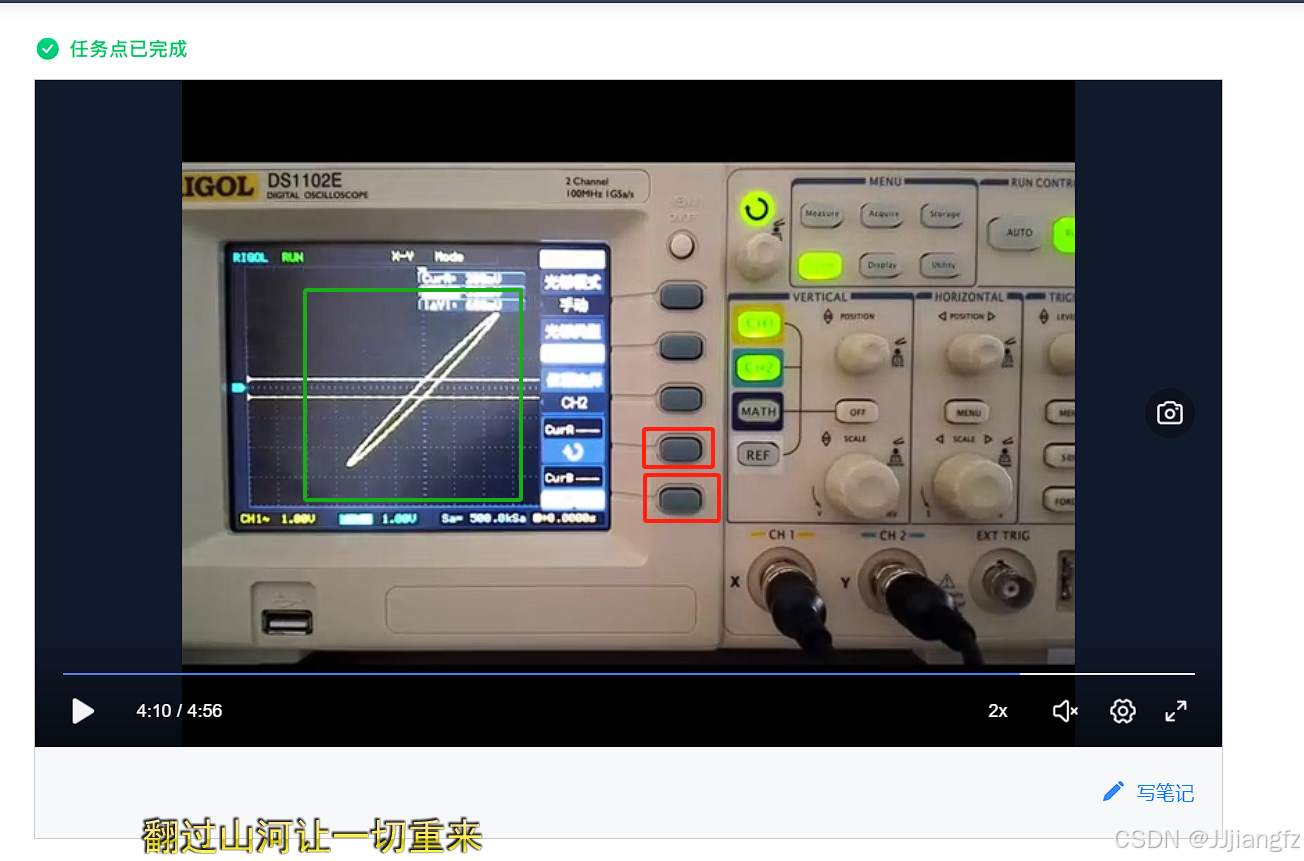

这两个红框分别对应CURSOR A 和 CURSOR B

都调到和y轴交点那个地方 这时候 |delta V| = B！

都调到椭圆的最高点和最低点 这时候得到的 |delta V| = A！

计算看书 sin fine = B/A

2.声速的测定

1.相位比较法（由前线同学告知）

按照书上连接电路就行

同理像RC串联电路一样 调出李萨如图形

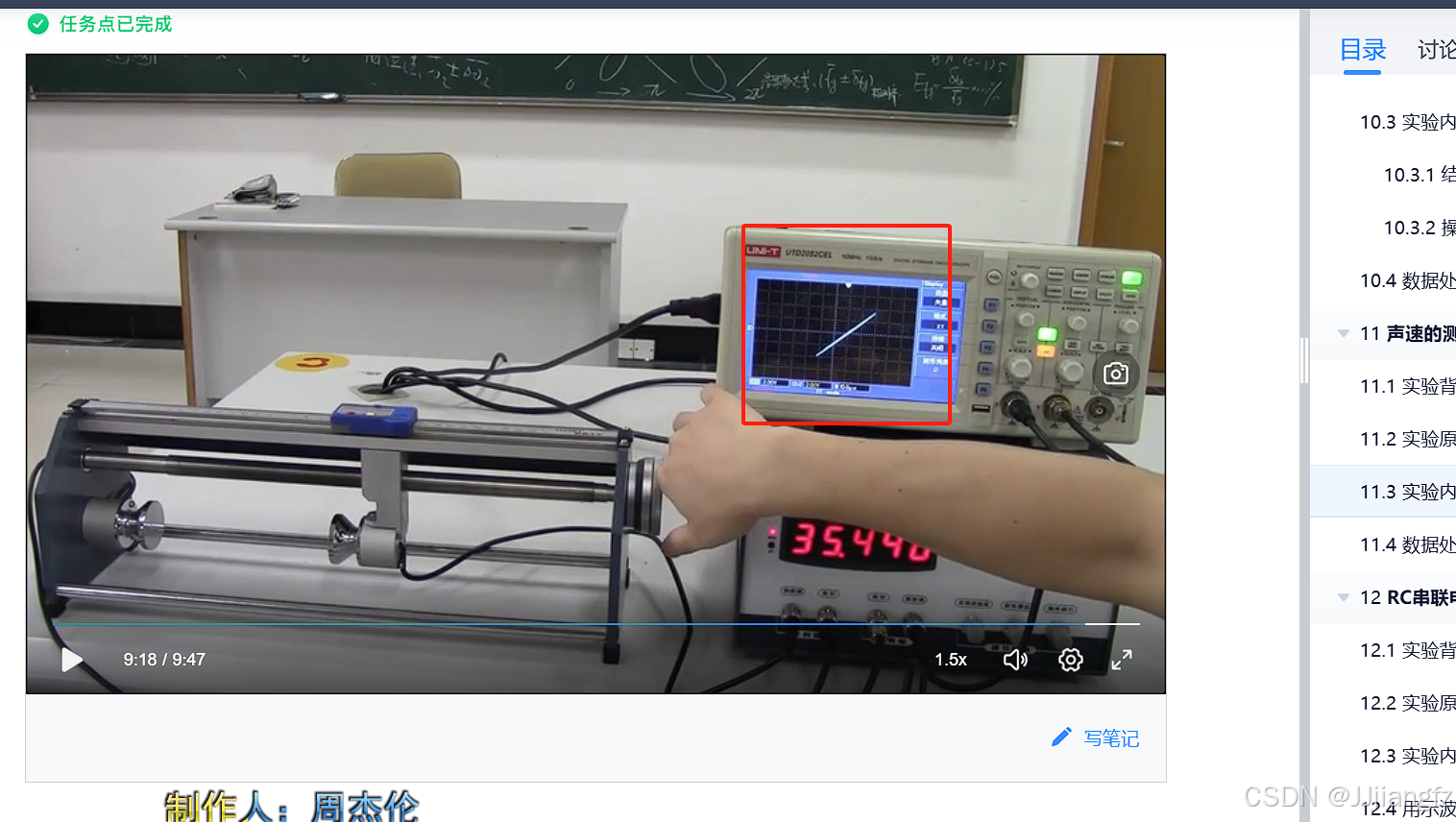

当李萨如图形变成一条斜率为正！！ 的直线的时候 记录它的初始值

然后转啊转 到下一条斜率为正！！！的直线的时候 记录下来 最后逐差法计算即可

3.光电效应法测量普朗克常量

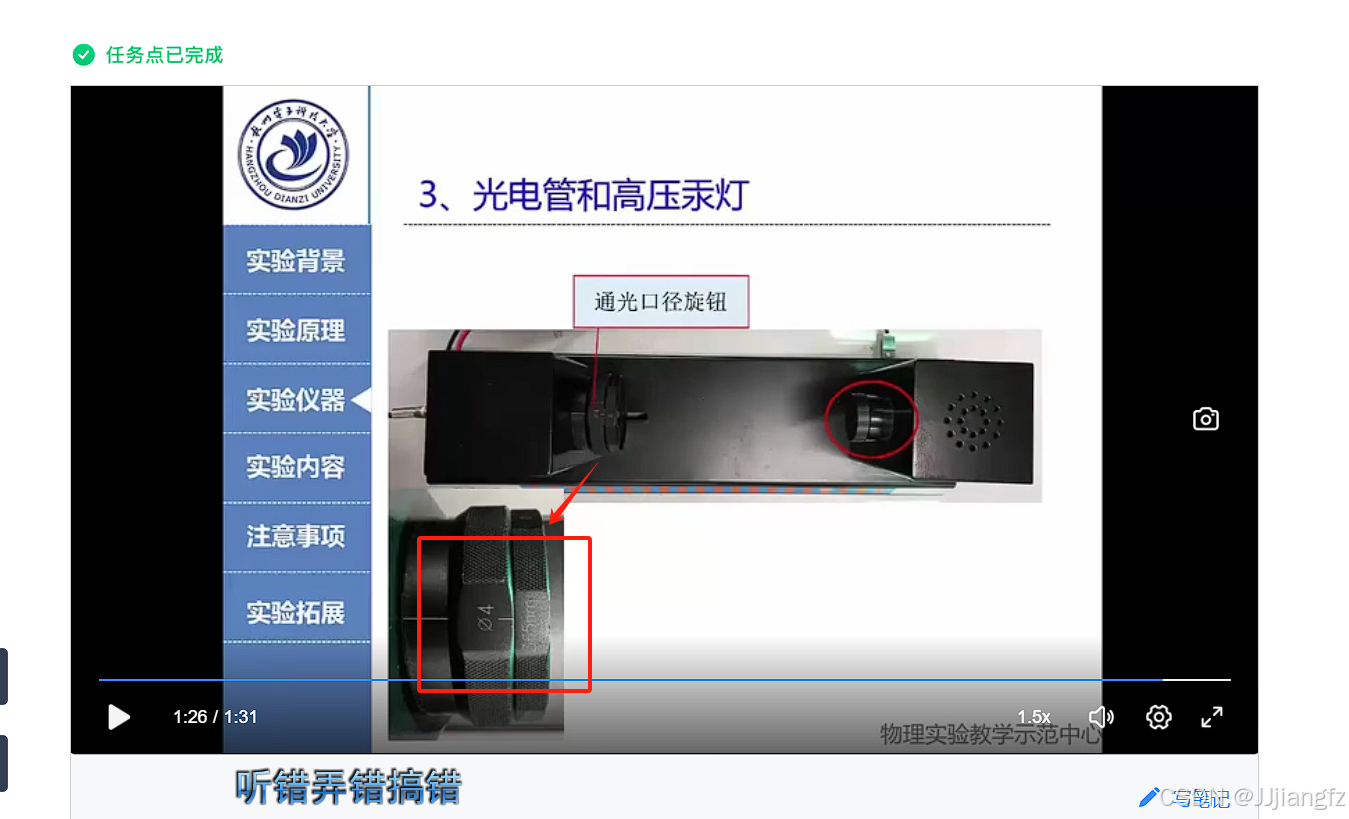

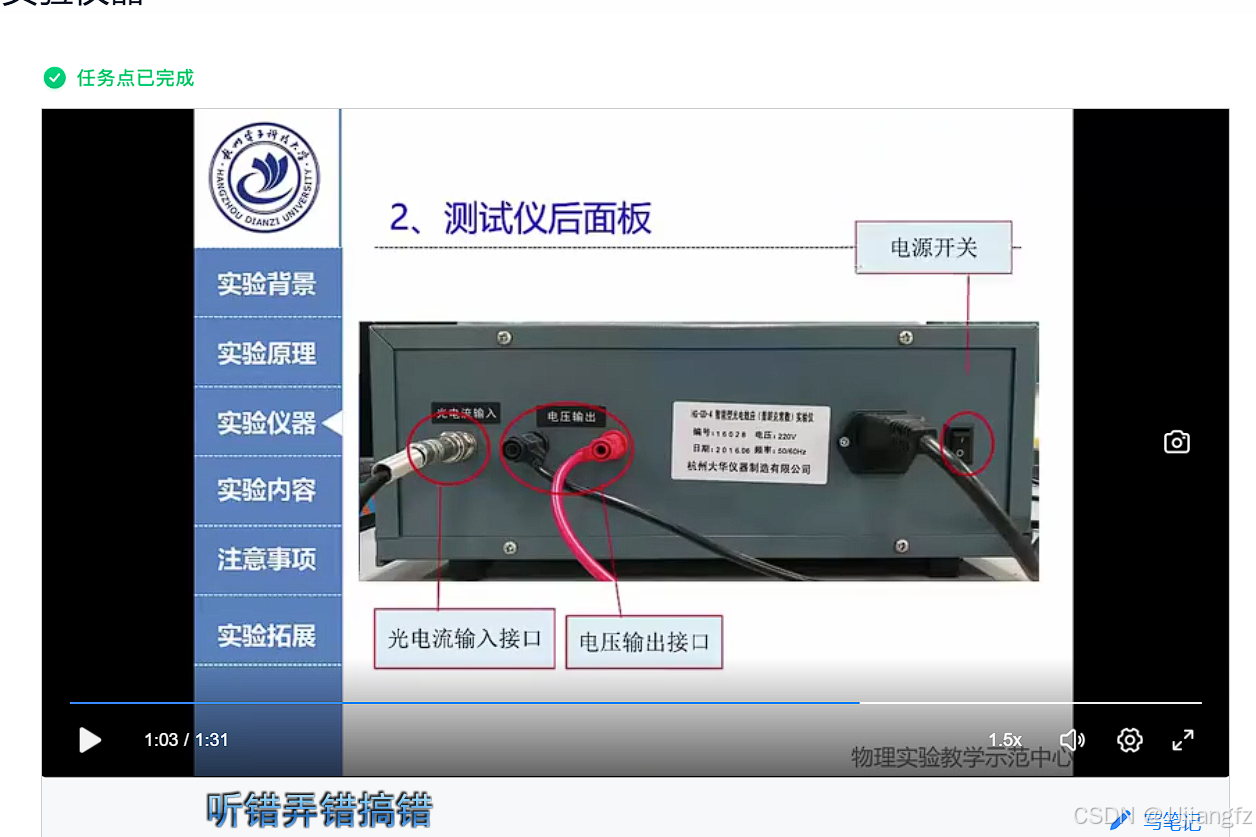

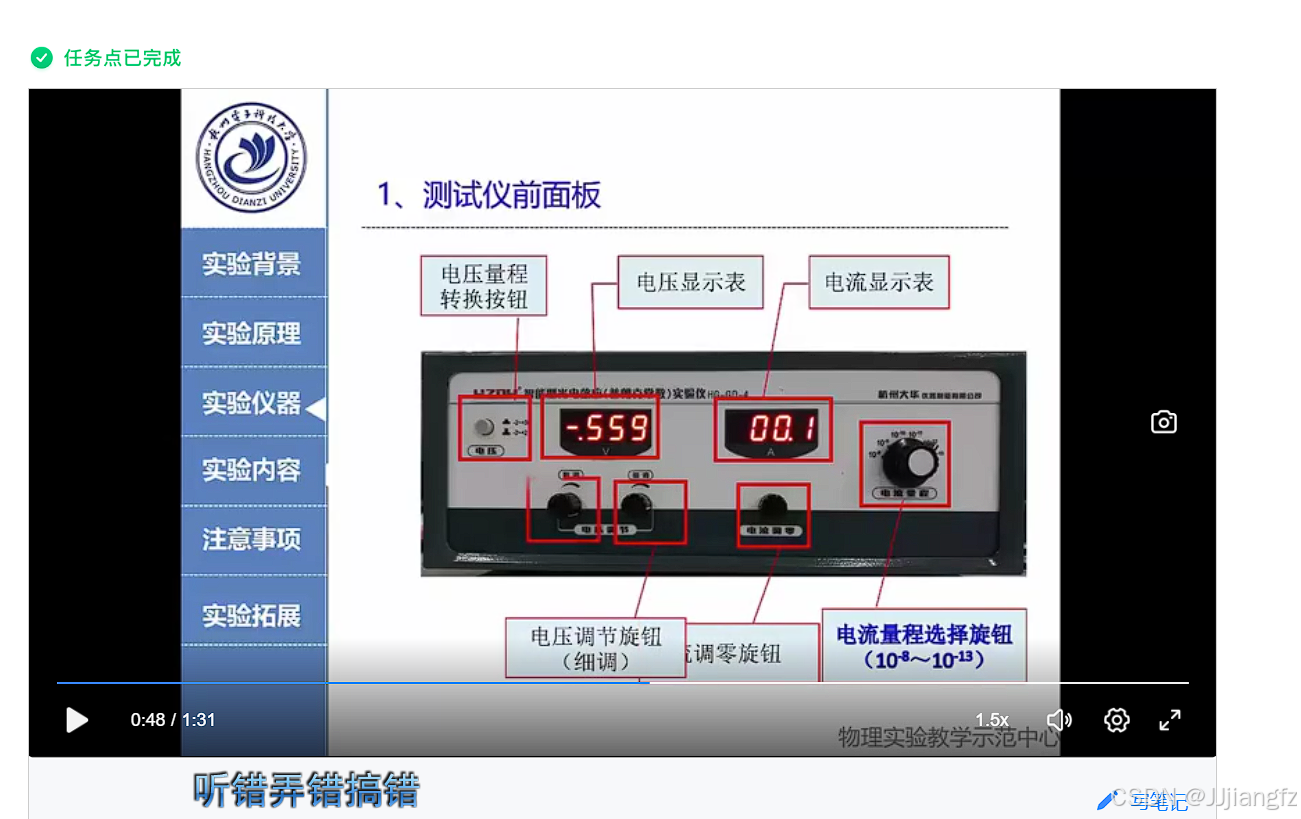

先熟悉一下仪器的样子

通光口出有光阑

（1）汞灯要预热 不要随便开关

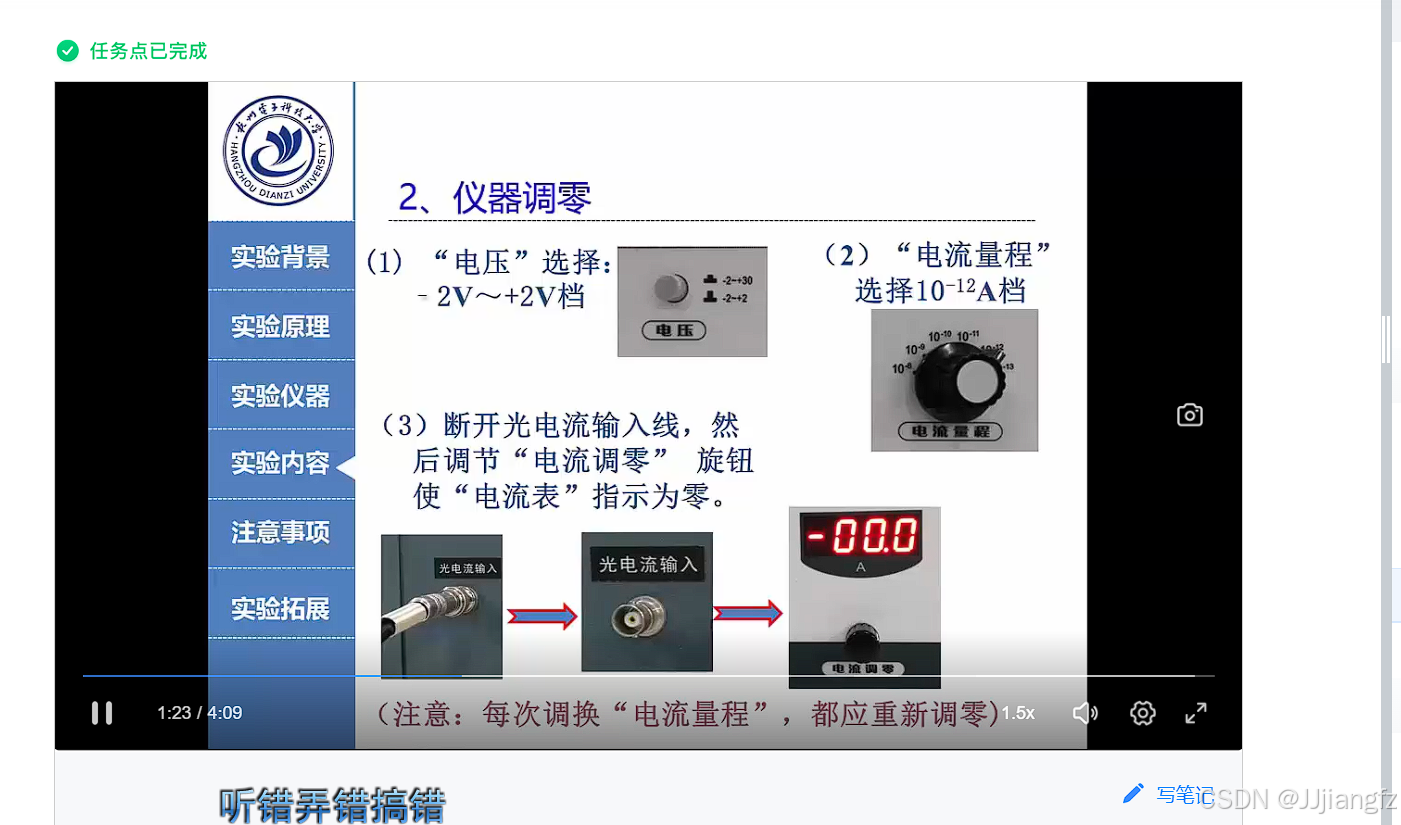

（2）仪器调零（很重要！！扣分点）：

务必断开光电流输入线后再调零！！！且每次更换量程后都要重新断开调零！！！

然后调节电压值 直到电流值为0 那这就是截止电压啦！！

然后更换滤光片 按如上操作进行调节至电流值为0

4.迈克尔逊干涉仪的调整与使用

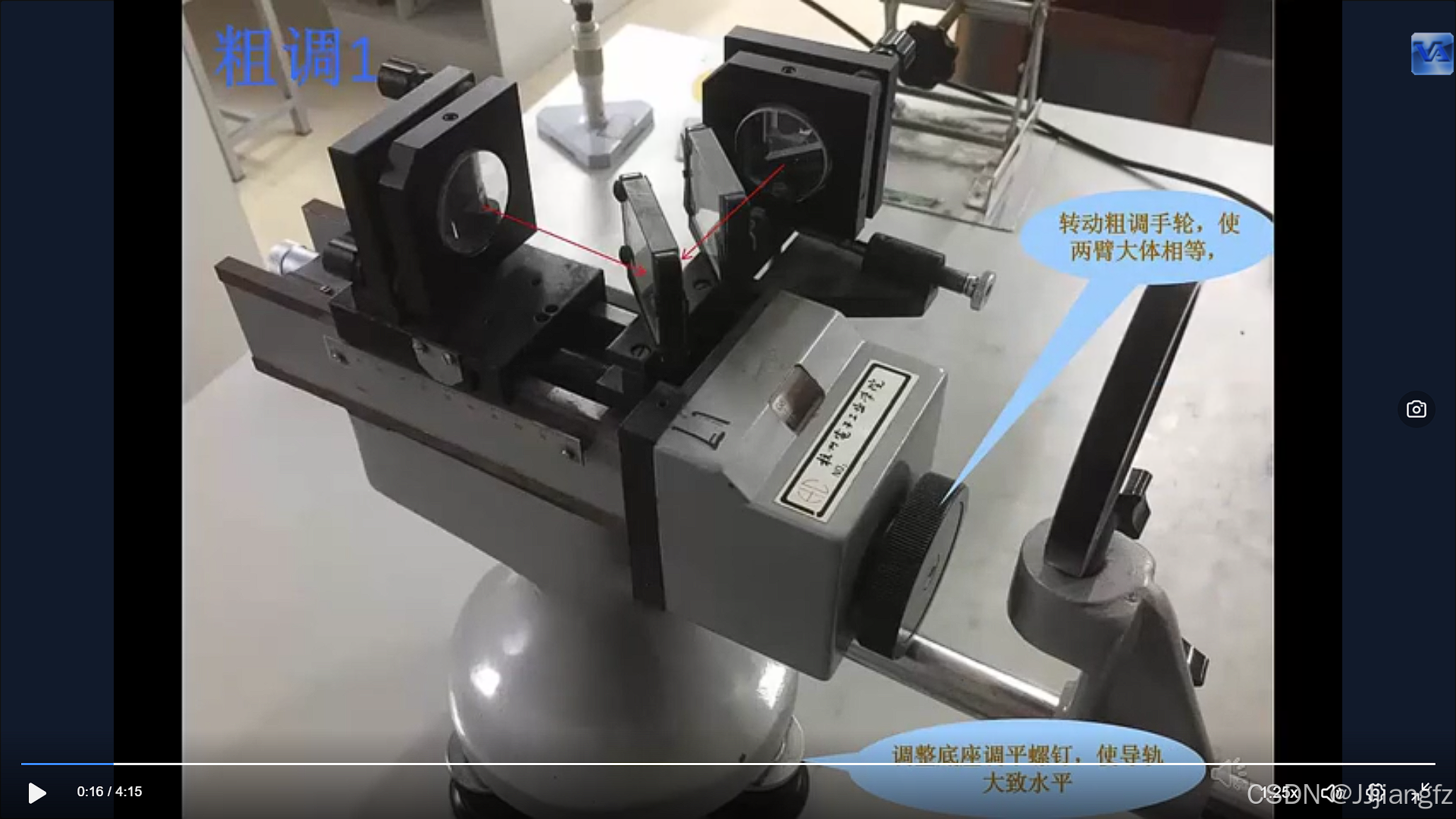

1.粗调

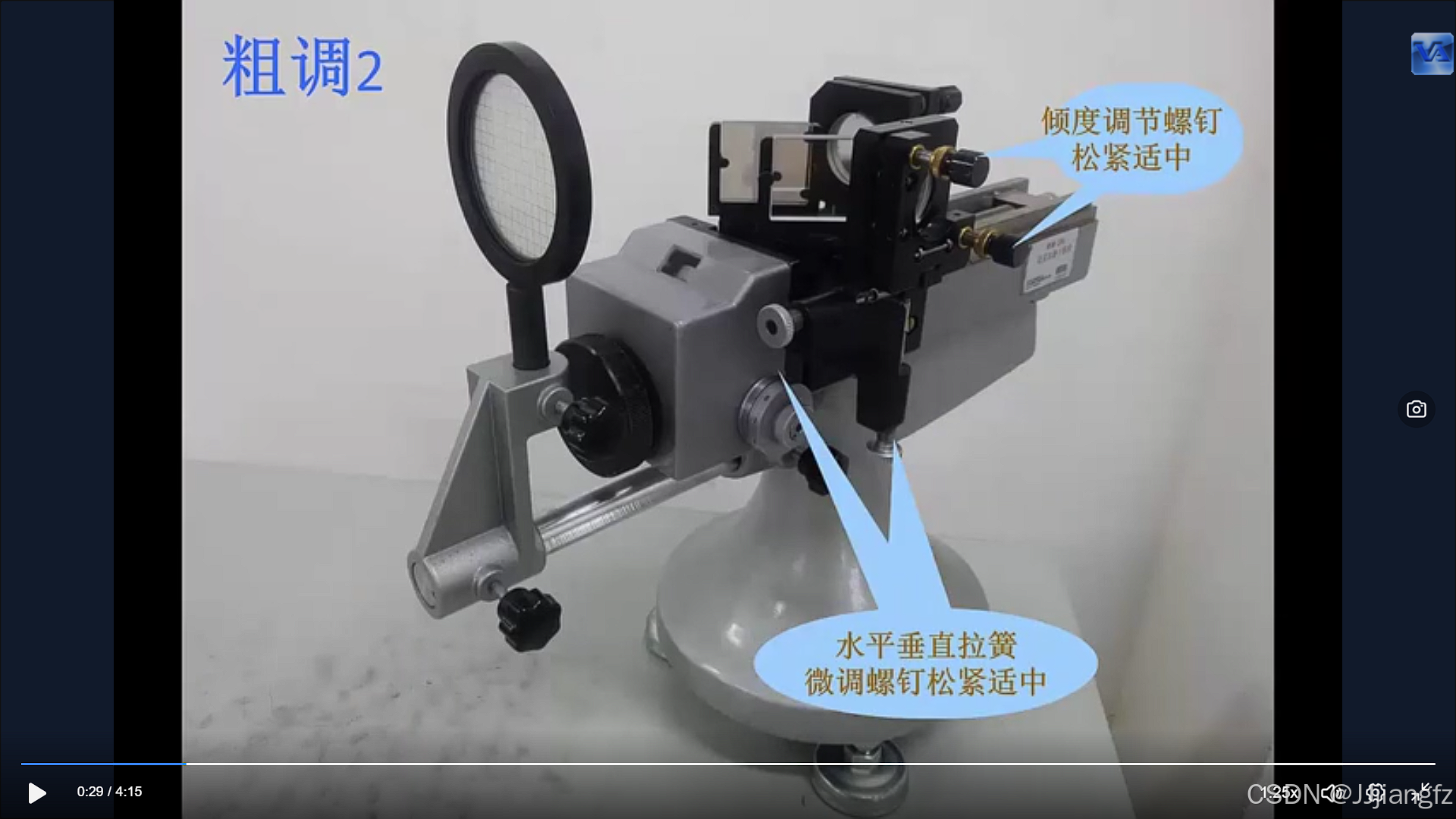

下面这步很重要 把螺丝都松一下 后面才能大范围调节

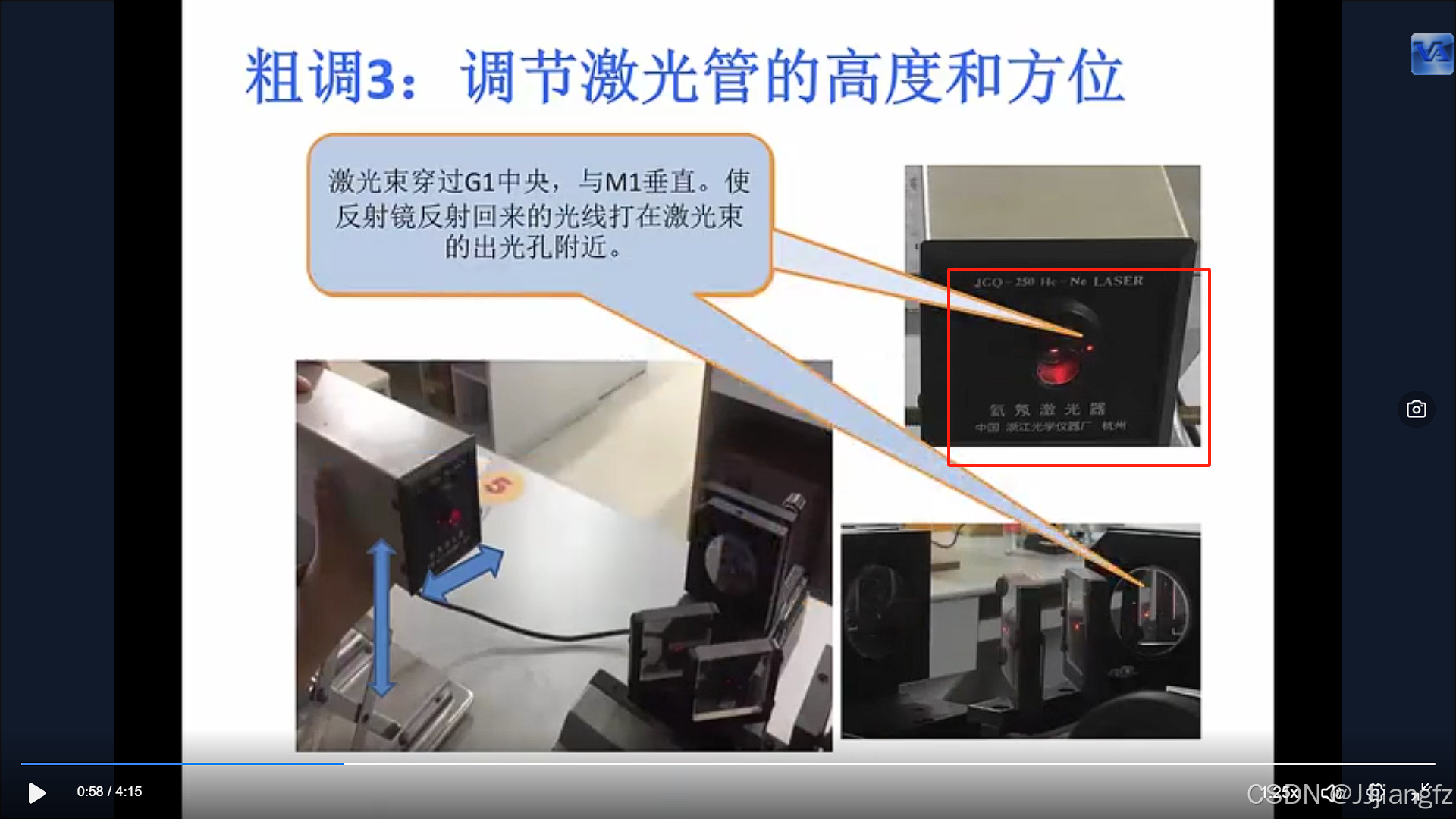

尽量把点放到发射处旁边 不然很难在屏上看到两个最亮点

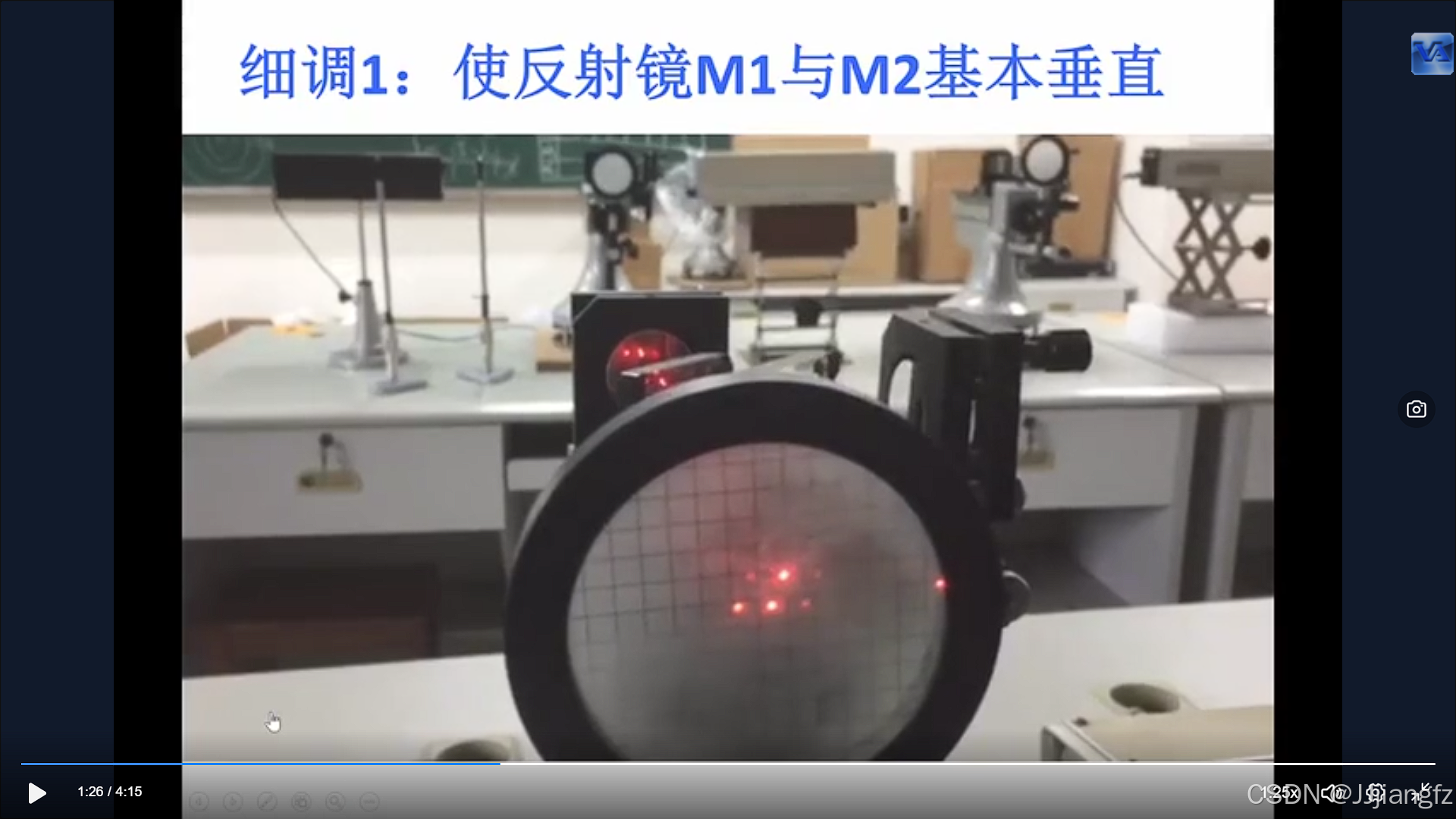

屏上光点如下 找到最亮点 用倾度螺丝使得完美重合！！！

之后放上扩束镜 调节好高度和方向

只要最亮点对准重合好了 很容易看到干涉圆环！！！

最亮点对准是最重要的 耐心思考 不要崩溃！！！

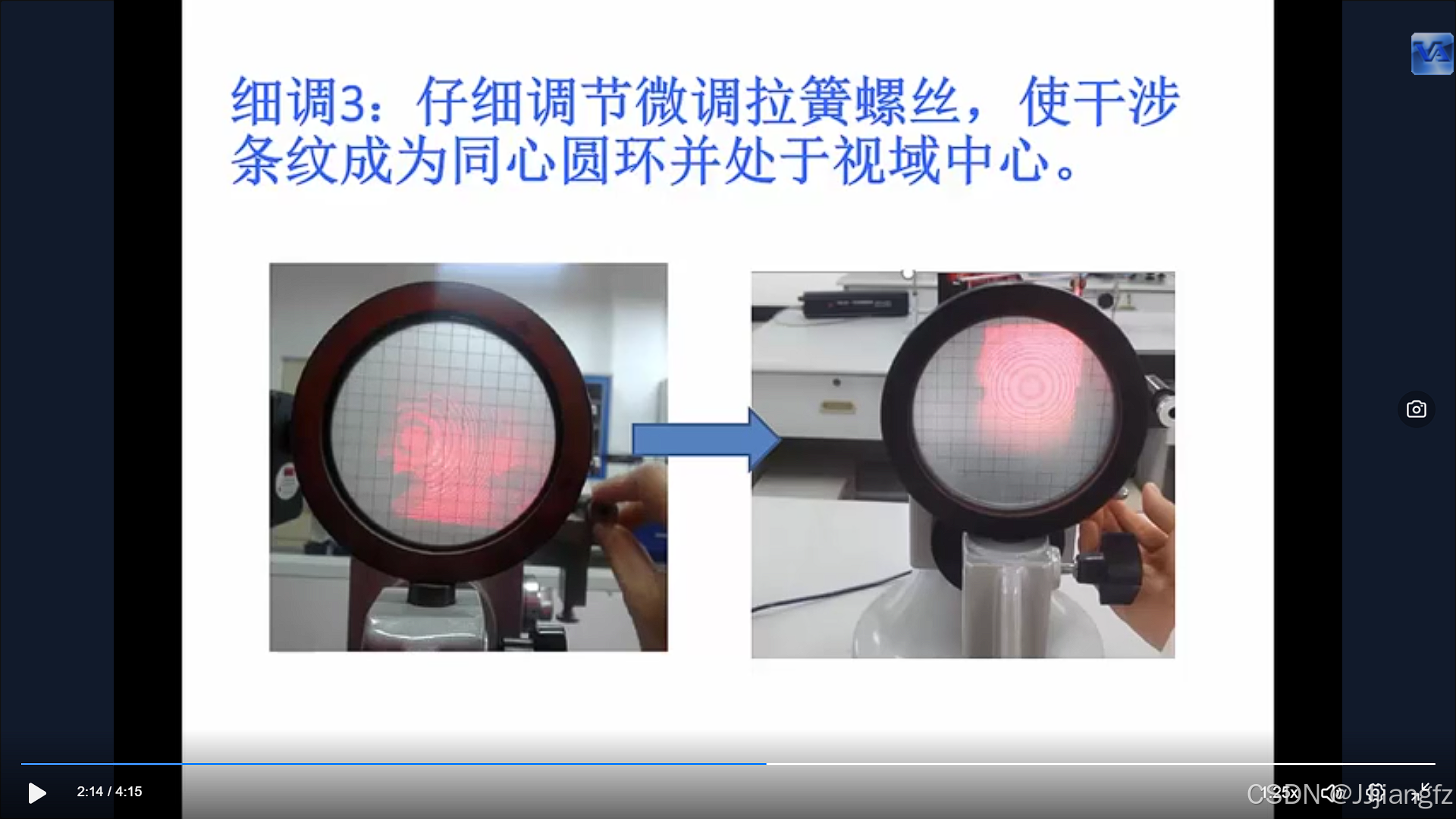

还有上面这一步！ 切记把同心圆环放在屏中心 这是一个扣分点（不然五分没了 痛不痛。。。）

2.测量

先是校准零位！！！ 又是扣分点（我舍友的崩溃时刻！！痛不痛。。。）

记住了 微调那个小轮子要转到零 然后同方向（顺时针！！）转动粗调手轮对准某整刻度！！

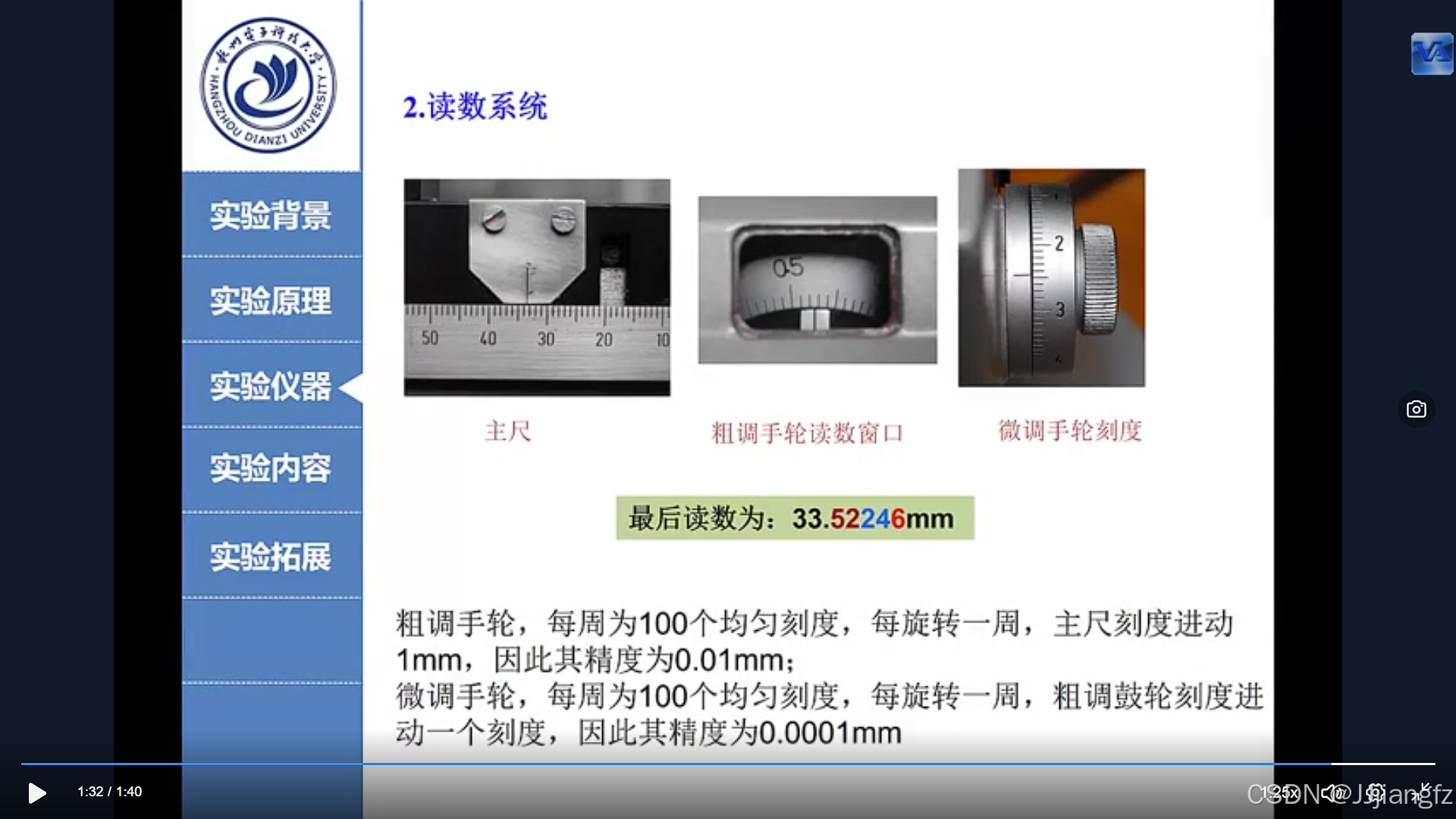

读数    微调手轮相当于千分尺了  所以最后5位小数！！！

5.光栅衍射

1.调整分光计

https://www.bilibili.com/video/BV1Qb41187kf?spm_id_from=333.788.recommend_more_video.-1&vd_source=bf657b1b273302b9c852ab9a670c9944

Summary: 目测全部仪器水平 --- 绿色十字前转后转都重合在十字上部（如图）

2.调整光栅

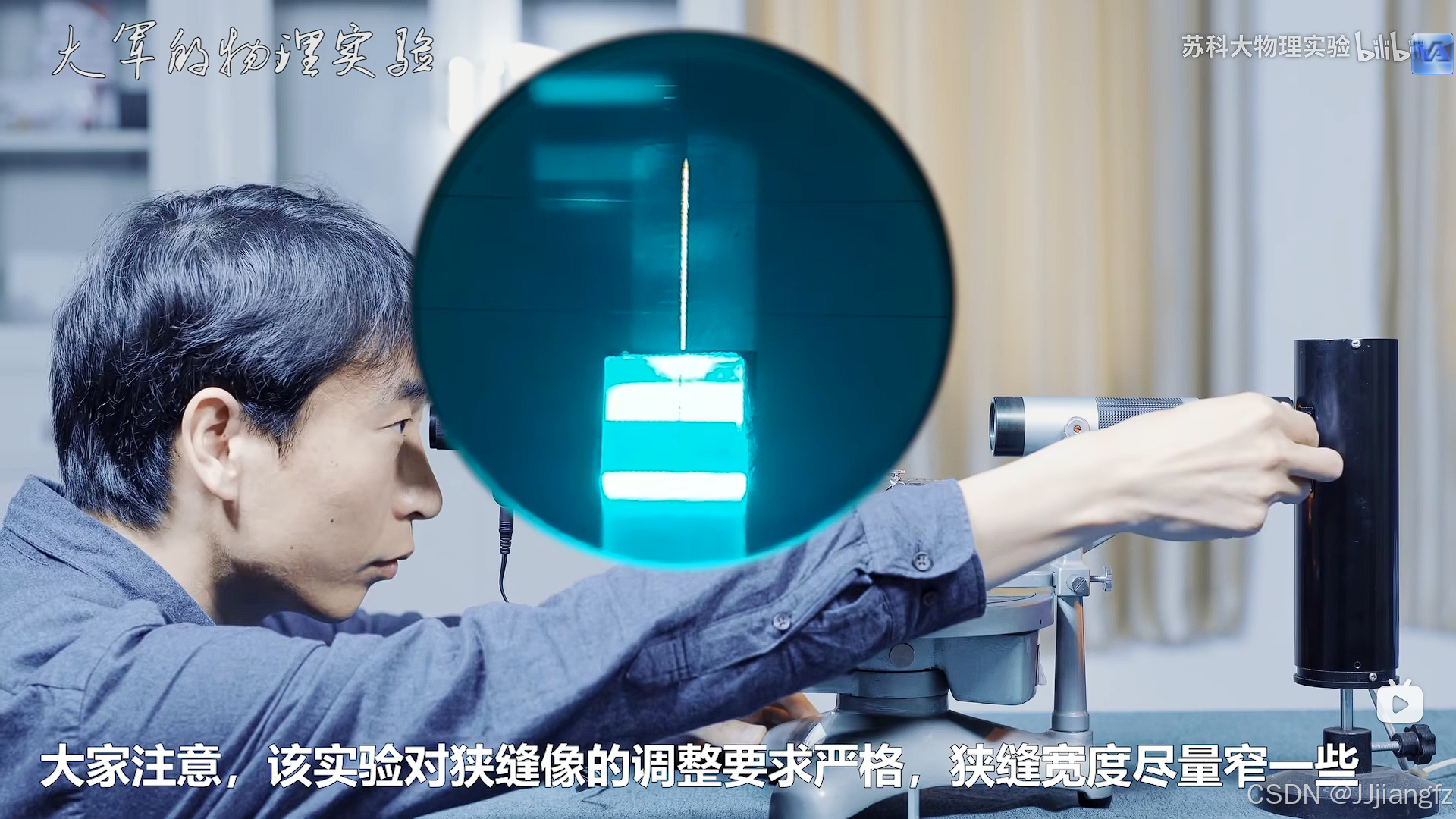

直接对准狭缝像 旋转调焦旋钮使清晰 使窄（注意 望远镜有调焦旋钮 平行光管有调窄旋钮）

接着 放光栅 垂直望远镜和平行光管

然后就是 望远镜左转右转 找光谱了！！

6.用拉伸法测量金属丝的杨氏模量

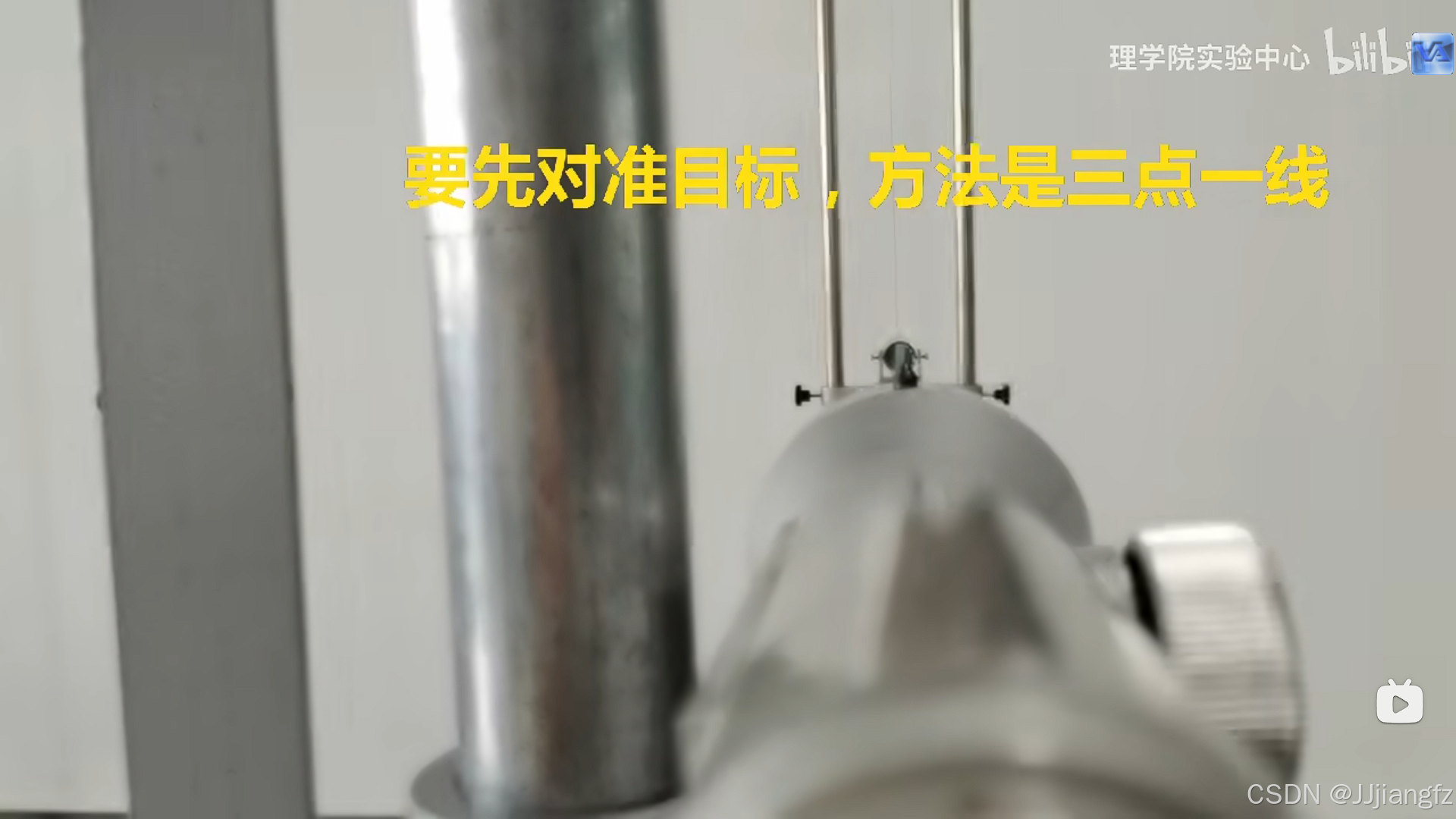

先不要直接看望远镜 大致三点一线看金属丝！

差不多了就看望远镜 找到刻度尺

这里很多同学会崩溃 不要心急 一定要把三点一线先做好 用左手去摸尺子 感觉得到你的手了 就差不多了

在还没聚焦的情况下 又由于尺子和钢管的颜色很相近 很容易弄错！

之后随着 书本步骤做即可

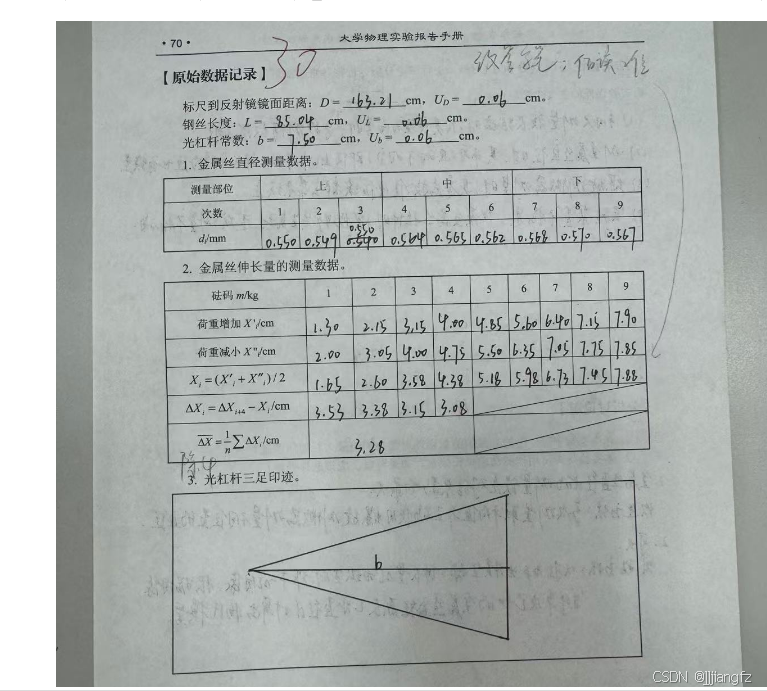

这是原始数据记录
