音频DAC,ADC,CODEC的选型分析,高性能立体声

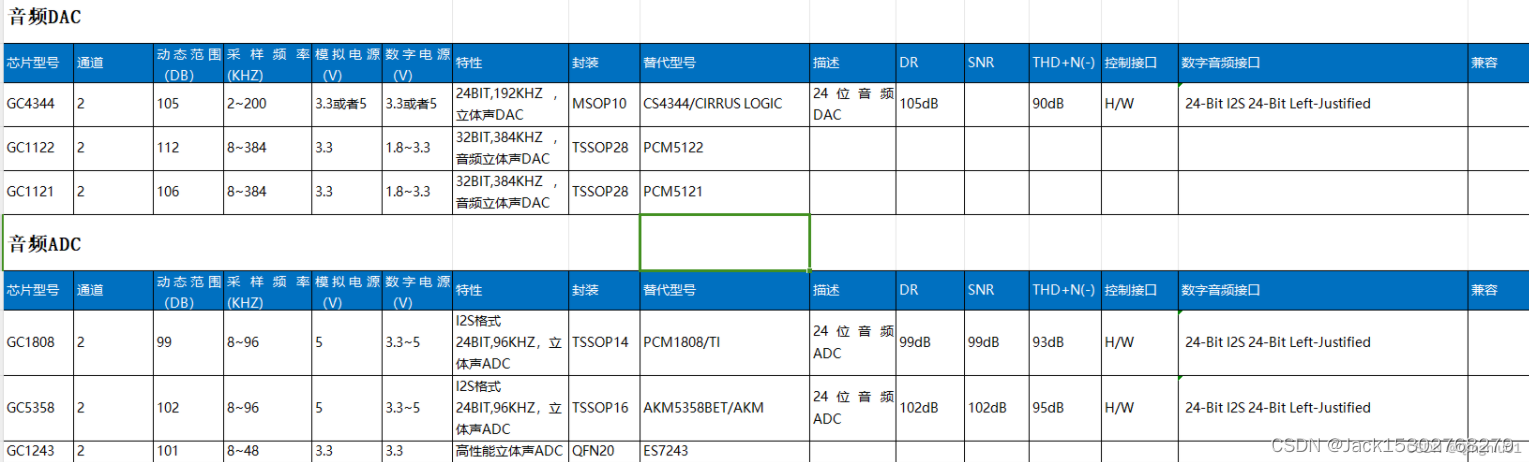

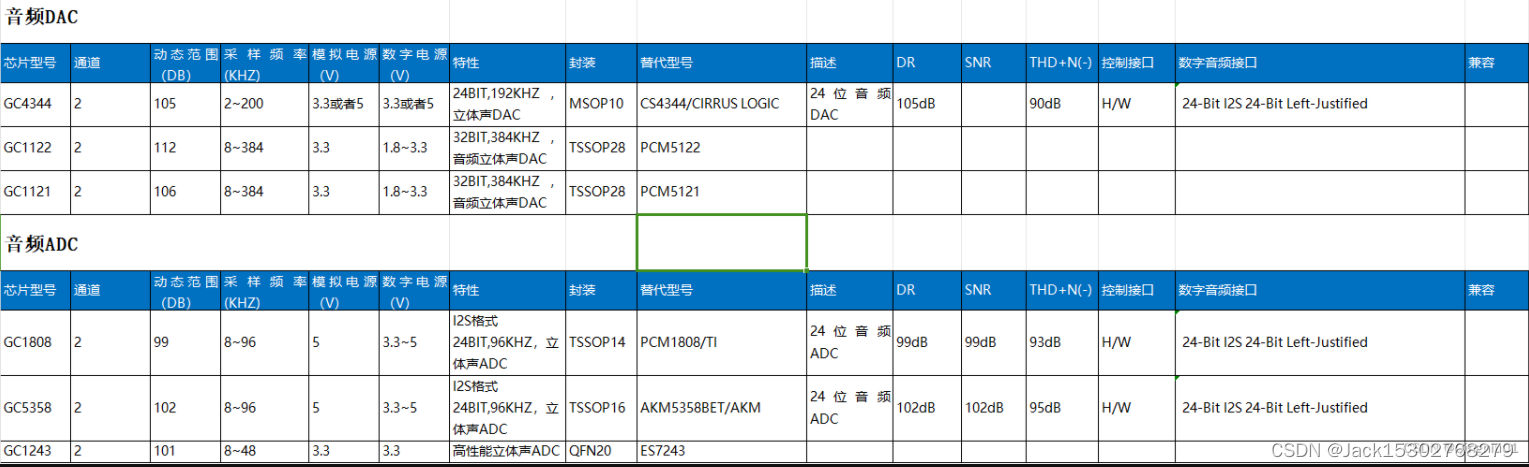

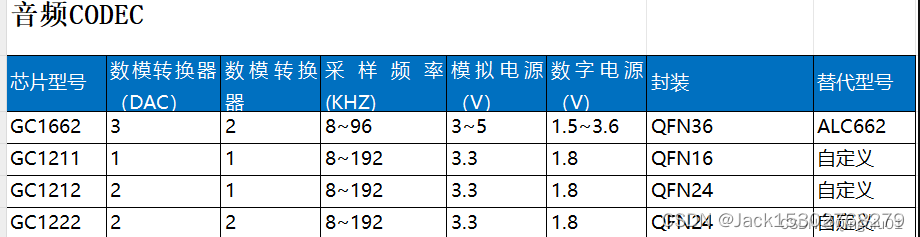

想要让模拟信号和数字信号顺利“交往”,就需要一座像“鹊桥”一样的中介,将两种不同的语言转变成统一的语言,消除无语言障碍。这座鹊桥就是转换器芯片,也就是ADC芯片。ADC芯片的全称是Analog-to-Digital Converter, 即模拟数字转换器,是连接模拟世界与数字世界的桥梁,是一种把模拟信号转换为数字信号的芯片。下面就是GLOBALCHIP中的音频DAC,ADC,CODEC的型号分析与特点。

### STM32F103 I2S 配置及使用教程 #### 一、I2S协议简介 I2S(Inter-IC Sound Bus)是一种用于音频数据传输的标准总线协议。它主要用于数字音频设备之间的通信,例如ADC/DAC转换器、CODEC芯片以及音频处理器等。I2S具有专用的数据线、时钟线和同步信号线,能够提供高质量的音频数据传输。 对于STM32F103系列微控制器而言,其内部集成了SPI/I2S外设模块,可以通过配置将其作为I2S接口来使用[^4]。 --- #### 二、STM32F103 I2S硬件支持概述 STM32F103属于基于ARM Cortex-M3内核的高性能MCU家族的一部分。该系列中的不同型号按照存储容量分为小容量、中等容量和大容量版本[^3]。尽管这些型号的功能有所不同,但在I2S的支持方面,大多数都具备基本的I2S功能。 需要注意的是,在实际应用中,如果引脚资源有限,则可能需要通过软件方式模拟I2S协议;然而这通常会增加CPU负载并降低性能。因此推荐优先利用硬件I2S外设完成相关操作[^2]。 --- #### 三、STM32F103 I2S初始化流程 以下是针对STM32CubeMX工具链下进行I2S配置的一般过程: ##### 1. 使用STM32CubeMX设置项目参数 打开STM32CubeMX软件后新建工程并将目标器件设定为具体使用的STM32F103型号。接着进入Pinout & Configuration界面调整如下选项: - **RCC**: 启用必要的时钟源。 - **GPIOs**: 定义参与I2S通讯所需的引脚模式(如SDA,SCL,WCLK,BCLK等),注意遵循官方文档关于特定管脚映射的规定。 - **SPIx (as I2S)**: 将某个SPI实例切换至I2S Master/Slave角色,并进一步细化各项属性比如帧长度(16bit vs 32bit),通道数量单声道还是立体声等等[^5]。 ##### 2. 编辑生成代码以适配需求场景 当上述图形化配置完成后导出对应平台下的驱动框架文件夹结构。此时需重点修改以下几个部分的内容: ###### a). 初始化函数补充自定义逻辑 在`MX_I2S_Init()`或者类似的命名惯例里加入额外处理步骤确保满足特殊场合的要求。例如某些情况下要动态改变采样率就必须在此处编写相应算法计算分频系数赋给寄存器。 ```c void MX_I2S_Init(void){ hi2s.Instance = SPIx; // 替换为实际使用的SPI编号 hi2s.Init.Mode = I2S_MODE_MASTER_TX; hi2s.Init.Standard = I2S_STANDARD_PHILIPS; hi2s.Init.DataFormat = I2S_DATAFORMAT_16B; hi2s.Init.MCLKOutput = I2S_MCLKOUTPUT_ENABLE; hi2s.Init.AudioFreq = AUDIO_FREQUENCY_44K; hi2s.Init.CPOL = I2S_CPOL_LOW; HAL_I2S_Init(&hi2s); } ``` ###### b). 数据发送接收回调机制构建 为了简化主循环复杂度可以考虑采用中断服务程序(ISRs)或是DMA引擎协助搬运大批量样本点从而解放核心去做其他更重要的事情。 ```c uint16_t buffer[BUFFER_SIZE]; // 利用HAL库提供的API启动一次性的异步事务传送任务 if(HAL_OK != HAL_I2S_Transmit_DMA(&hi2s,(uint8_t*)buffer,sizeof(buffer))){ Error_Handler(); } // 或者监听状态变化触发事件响应动作 __weak void HAL_I2S_TxCpltCallback(I2S_HandleTypeDef *hi2s){ /* 用户可自行扩展此处业务 */ } ``` --- #### 四、注意事项 - 当前讨论仅限于标准型号范围内的通用指导方针,请务必参照各自选型的具体参考资料核实细节差异之处。 - 如果遇到难以解决的技术难题建议查阅STMicroelectronics官方网站获取最新版DS(Datasheet)/RM(Reference Manual)[^6]寻求权威解答路径。 ---
