DAC选型

（以用过的AD5444为例）

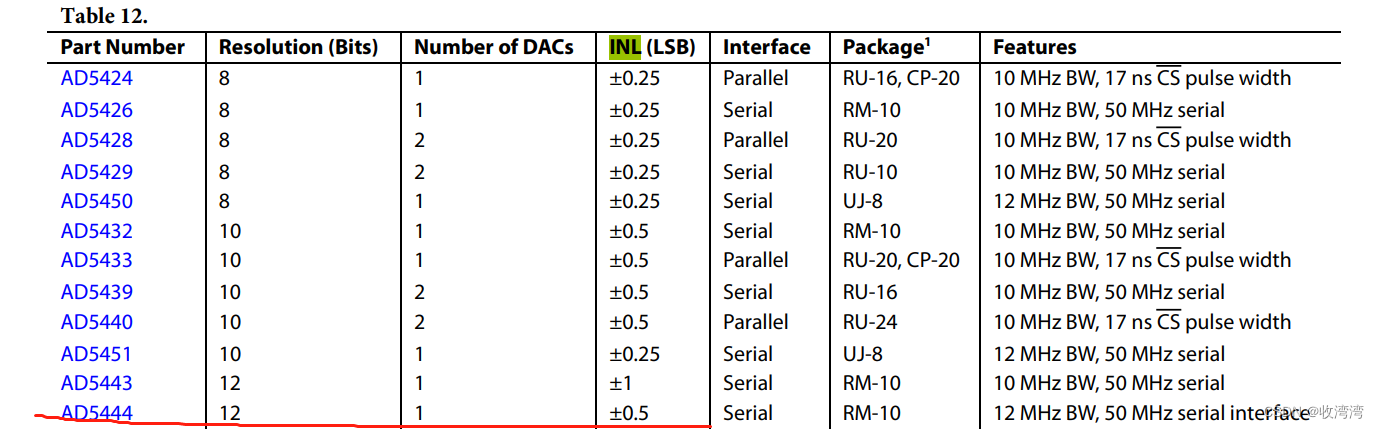

一 、选型要求：运用的是 乘法型 R-2R DAC。

1、更新速率 ：27MSPS

2、分辨率   ：12 Bits

3、接口模式和通道数 : DSP、SPI、IIC协议。有多少个DAC通道。

 4、输入、输出电压范围 ：输入为±10 V 输出为

5、微分非线性度（DNL）和积分非线性度（INL）

  DNL：  -1到+2 LSB  LSB为最低有效位。

    INL:      z±0.5 LSB

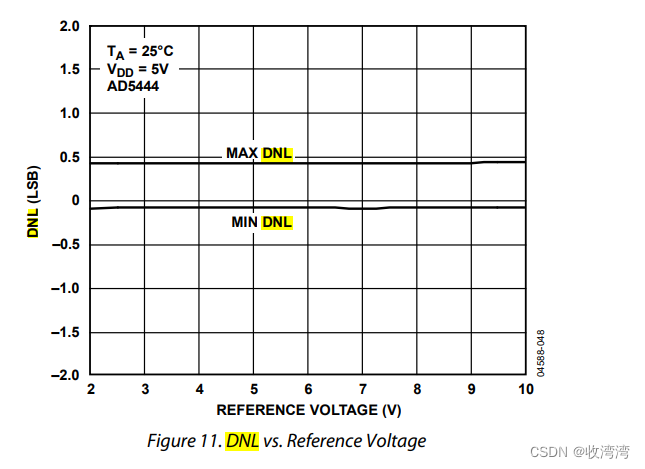

DNL：相邻两个刻度的差值。理论相差应该是1LSB，实际误差得看规格书。DNL误差为连续DAC编码的理想与实测输出响应之差。理想DAC响应的模拟输出值应严格相差一个编码(LSB)(DNL = 0)

INL：模数期间的精度指标。 实际输出的电压/理论输出的电压。

都是以LSB为单位。

 6、相对精度 :

                ±2 LSB

7、Setting Time建立时间:



8、增益误差Gain error :

         ±0.5 LSB

9、温漂:

        ±2 ppm FSR/℃

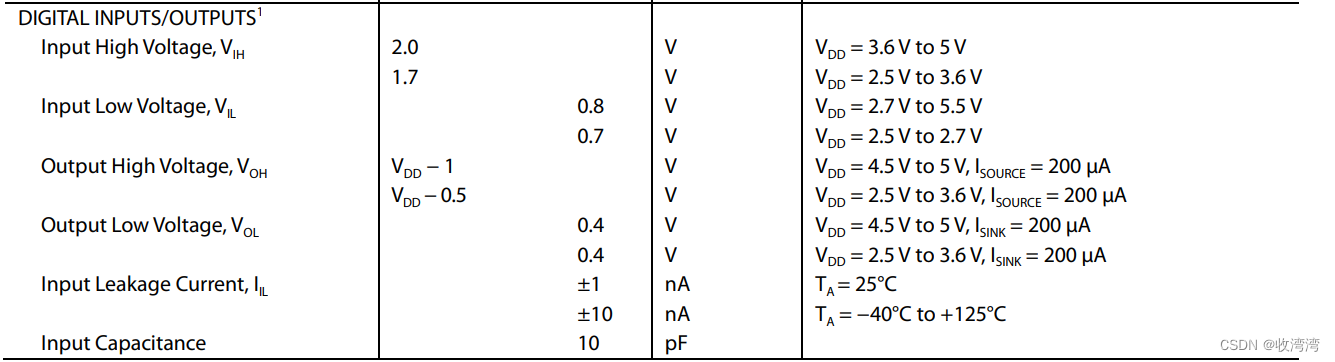

10、输出漏电流 Output Leakage Current：

         ±1 nA Data = 0x0000, TA = 25°C, IOUT1

         ±10 nA Data = 0x0000, TA = −40°C to +125°C, IOUT1

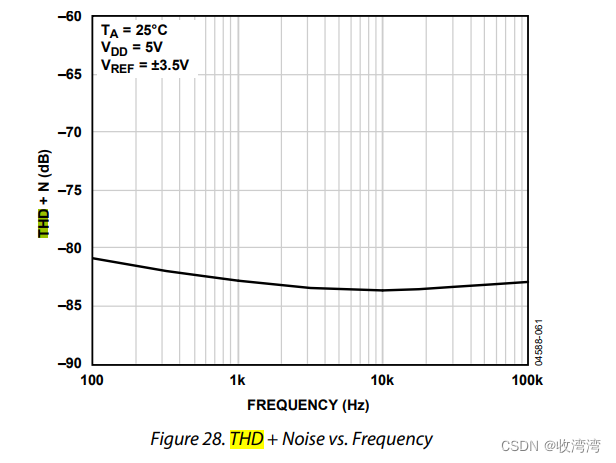

11、失真度+噪声  THD+noise： 在100Hz到100k Hz     -80到-85dB左右



二、DAC按类型分、分为：

1、R-String DAC 电阻串型DAC：主要由电阻和继电器实现。运用于单调型转换。

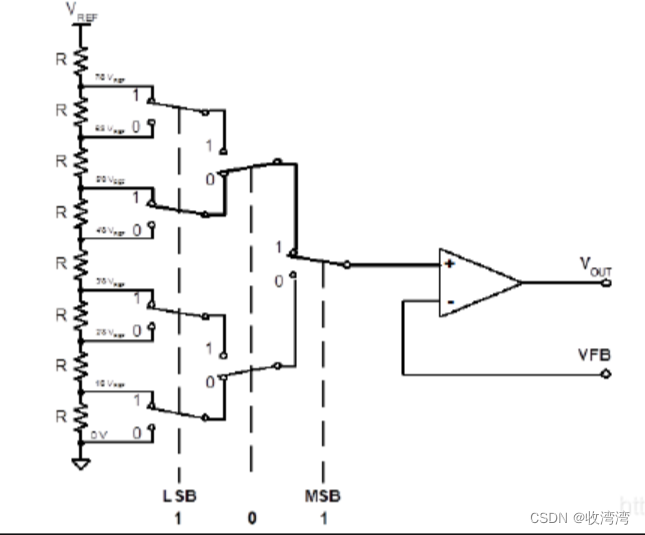

采用模拟开关加电阻串的方式对参考输入电压进行分压，再通过运放缓冲分压结果输出。

分辨率越高 需要的电阻器也越多 ,转换单位为2的N次方，16位的DAC需要65536个电阻器。每个电阻器的精确度，决定了DAC的线性度。如果电阻器精度不高，影响微分非线性度DNL和积分非线性度INL，会产生失调电压。

由于电阻器太多了。不可能对每个电阻器进行调整。只能对各组电阻器实施区域化调整。 肯定会产生一定的DNL误差。但必须维持良好的INL性能。

优点：简化设计，实现低成本；低干扰能量；固有的单调性；低功耗。

缺点：需要大量的电阻和开关才能实现高分辨率，做到高精度成本太高，且电阻器难以校准，导致线性度不高。一般用于分辨率较低的应用。

常用型号有：TLV5638ID、TLV5636ID、DAC7311、DAC8411等。可以根据不同的接口需求选型。

所有电阻阻值相等就是线性的。

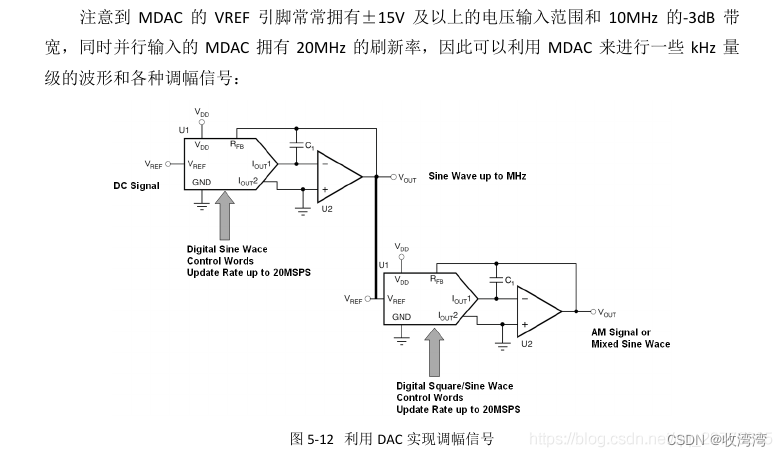

 2、乘法型 DAC（MDAC）

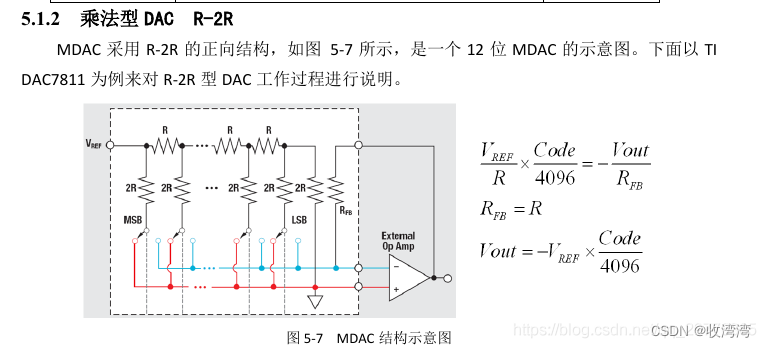

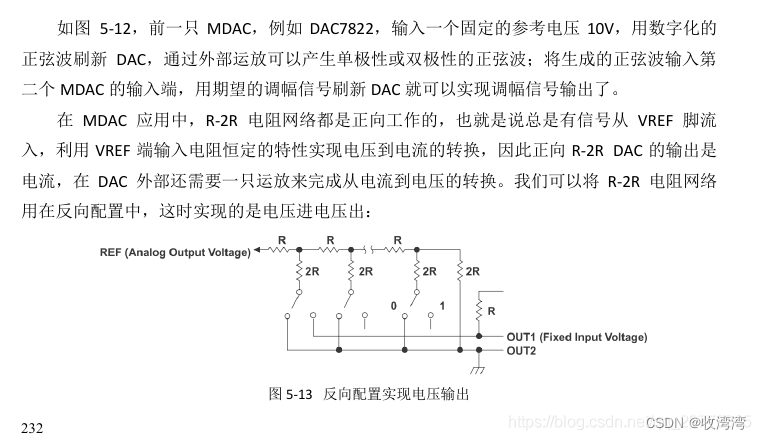

        R-2R架构（以DAC7811为例）

       优点：乘法型R-2R 元器件较少，线性度更高。还具有低噪声和高精度的优点，

        其可能会提供 ±1 LSB INL 的卓越精度和DNL 性能。而且，该架构可实现高电压输出。

        MDAC 拥有较快的建立时间（小于 0.3 µsec），以及大于 10 MHz 的乘法带宽。

        一般而言，其他 R2R 拓扑结构仅拥有中等的建立时间性能。

注意：DAC 的电源电压必须等于或高于参考电压



3、delta-sigma型 DAC：（一般用于音频多一些。转换精度更高。）

通过离散ΣΔ调制器实现。ADC设计的反向设计。主要用于音频。

4、电流引导型DAC （主要是运用于高速DAC）：

特点：高速。高刷新率和高分辨率。

运用：主要运用在通信、和图像这一块。

工作原理：高速DAC基于CMOS或者BiCMOS，此类单片电路DAC的核心单元是电流源阵列（array）,其设计用于输送出满刻度输出电流，典型值为20mA。内置的解码器在每次DAC刷新时刻驱动 差分电流开关。

驱动能力更强。

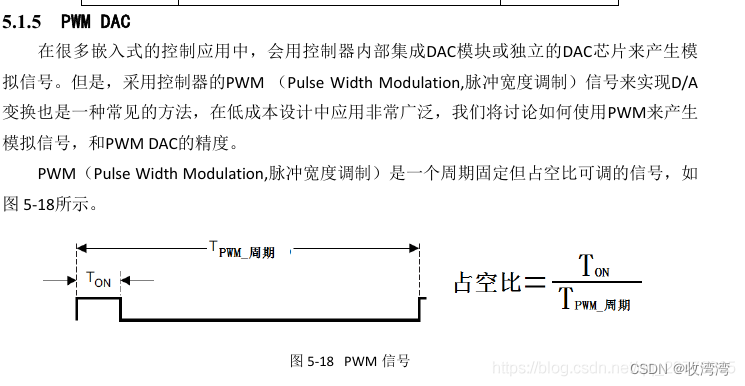

5、PWM DAC：

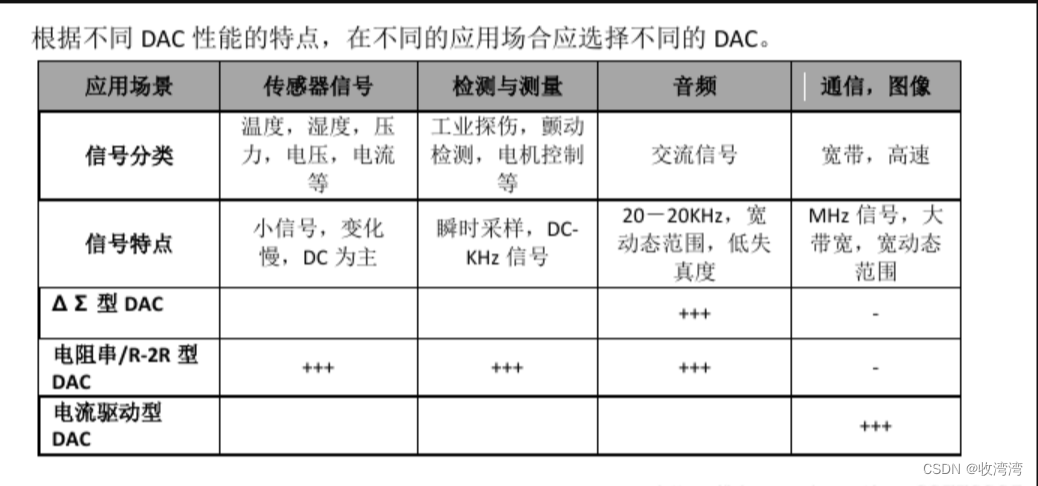

最后根据DAC的性能特点总结了常用的场合
