集成运算放大器的应用——放大、加减、跟随、（滞回）比较器、阻抗匹配

 目前大三自动化方向。因为设计电路时总是忘了它的工作原理和相关运用，故整理一下它的全部我遇到的相关的知识。文章内容并非原创，而来自网络，文末有引用，看不懂的可以自己再去研究研究，如侵联删。

一、运放的内部电路

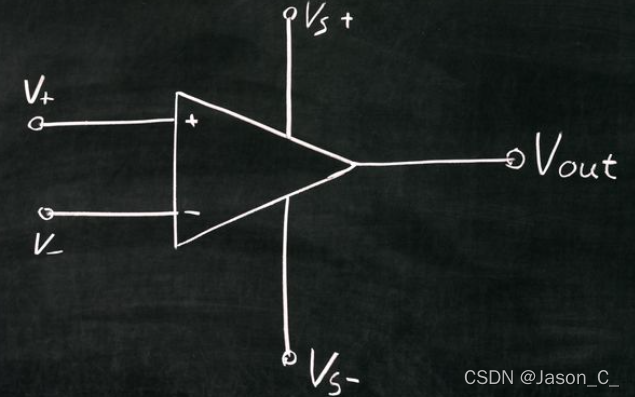

 它的工作原理大概是这样的——输入会有两个电压，输入之后就会产生一个电压差，电压差加在输入电阻上面；这里面还有一个压控电压源，它会把收到的一个小电压放大G倍，这个增益是非常非常大的；然后再通过一个内部的输出电阻输出出去，那么就可以得到一个被放大的电压。

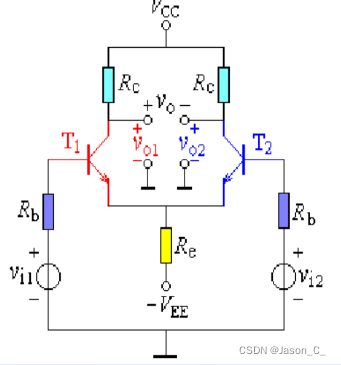

Rb属于三角形之外的外接电阻了，vi1,2对应正负输入端。Vcc和Vee是插在三角形两边上的供电电源。

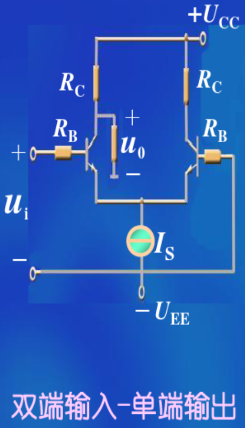

双入单出的函数（后续补充）：

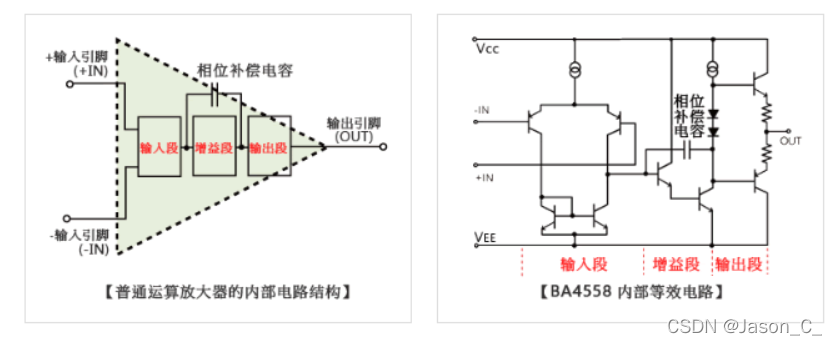

 再放一个封装好的运放的示意图，有基础的同学可以自己理解一下。(https://www.rohm.com.cn/electronics-basics/opamps/op_what2)

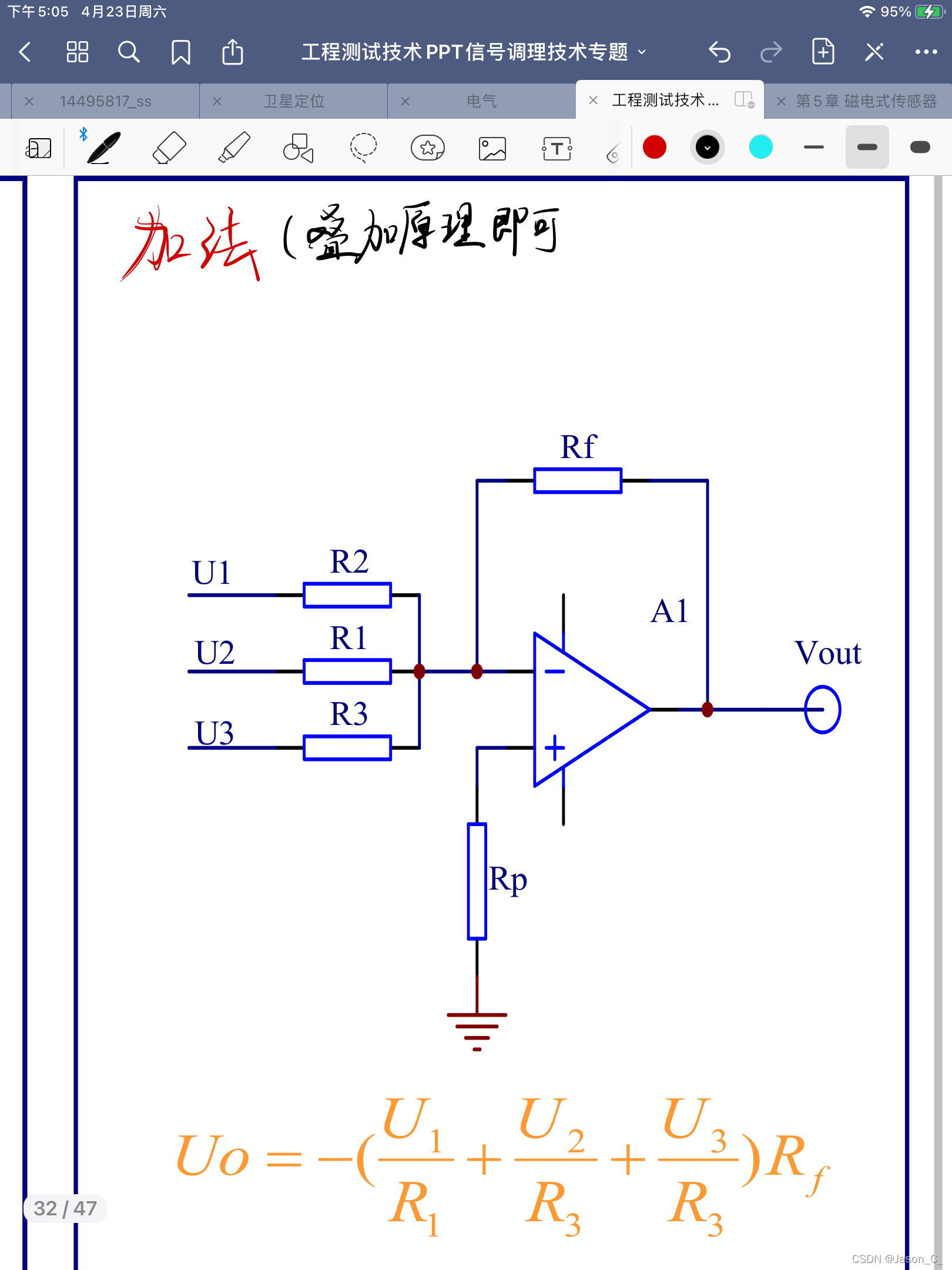

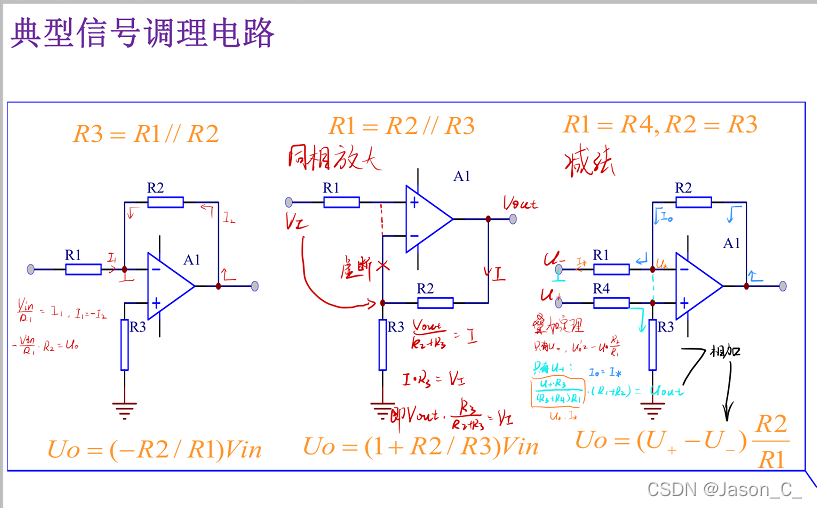

二、加（求和）减法，正反相比例、T型放大

 主要是巧用运放的虚短虚断（同相输入时只有虚短），以及叠加原理。多输入用叠加原理时，其他输入端要接地，而不是悬空。

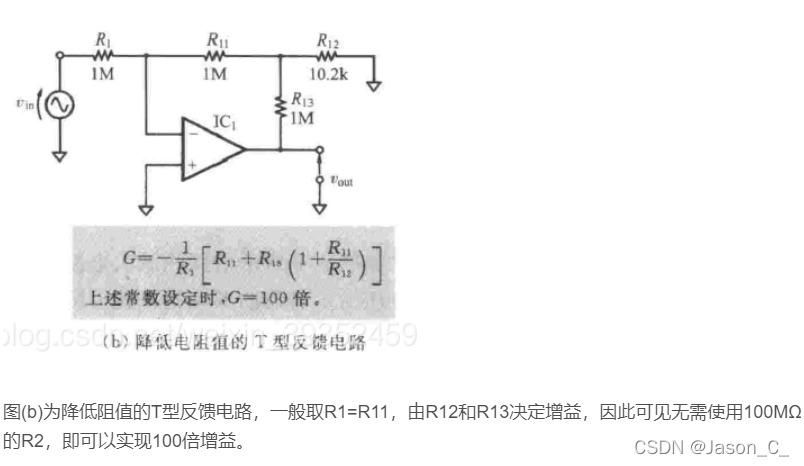

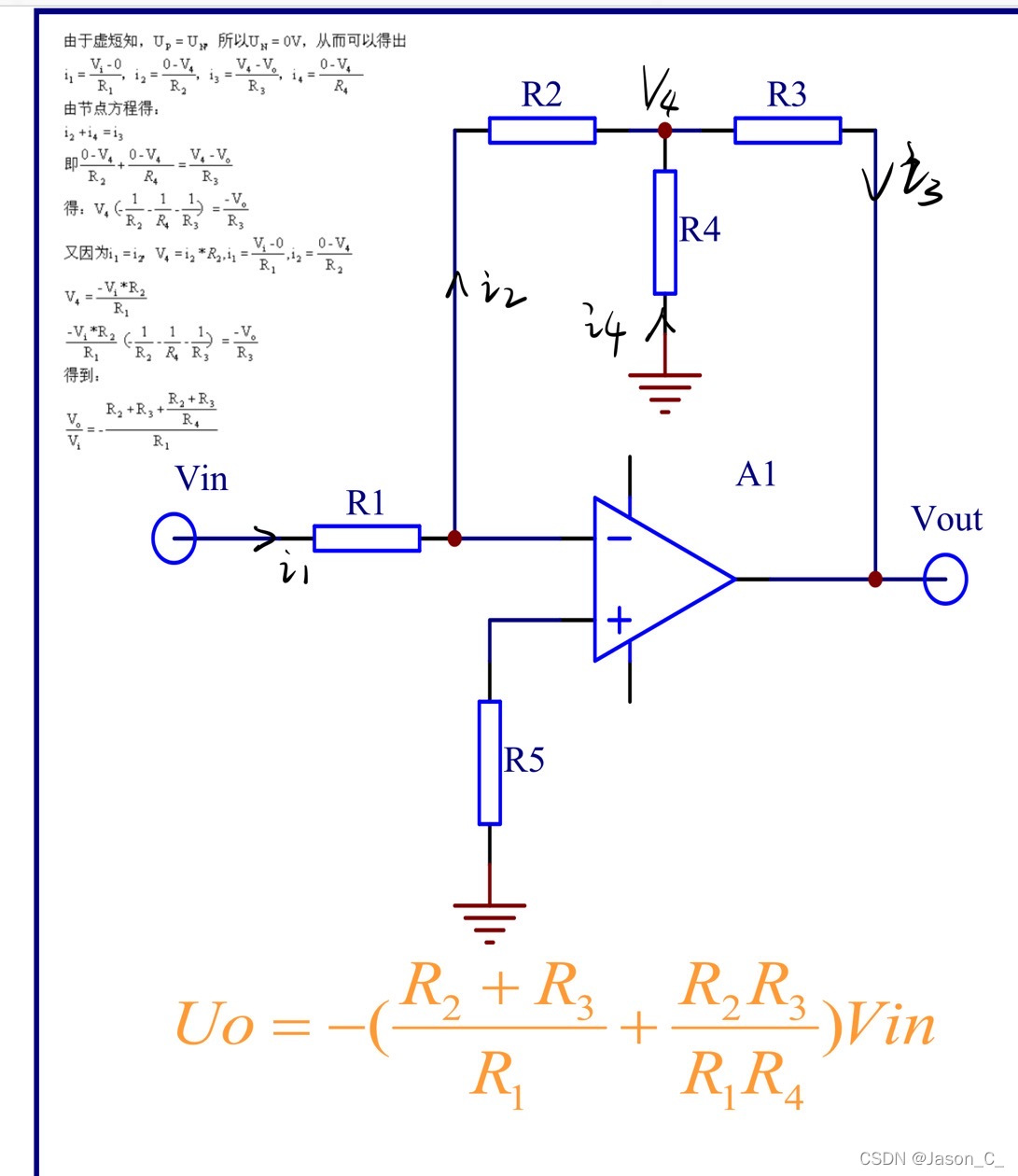

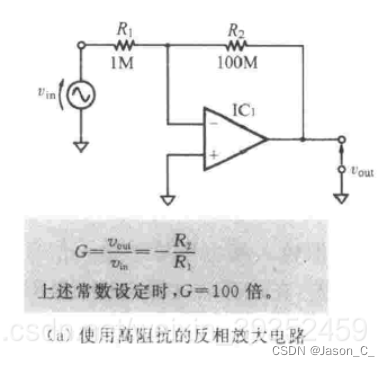

补充：T型放大一般适用场合增益在100倍以上。
 T型放大电路会使噪声增益变大
 T型反馈电路用于反相放大电路或变形的I-V电路中

三、跟随器

1. 电压跟随器的作用
   1、缓冲
    在一定程度上可以避免由于输出阻抗较高，而下一级输入阻抗较小时产生的信号损耗，起到承上启下的作用。
   2、隔离
    电压跟随器的电压增益近似为 1。当输入阻抗很高时，就相当于对前级电路开路，当输出阻抗很低时，对后级电路就相当于一个恒压源，即输出电压不受后级电路阻抗影响。一个对前级电路相当于开路，输出电压又不受后级阻抗影响的电路当然具备隔离作用，即使前、后级电路之间互不影响。所以，电压跟随器常用作中间级，以“隔离”前后级之间的影响，此时也称之为缓冲级。
   (来源：https://www.eefocus.com/ask/477622)

四、(滞回)比较器

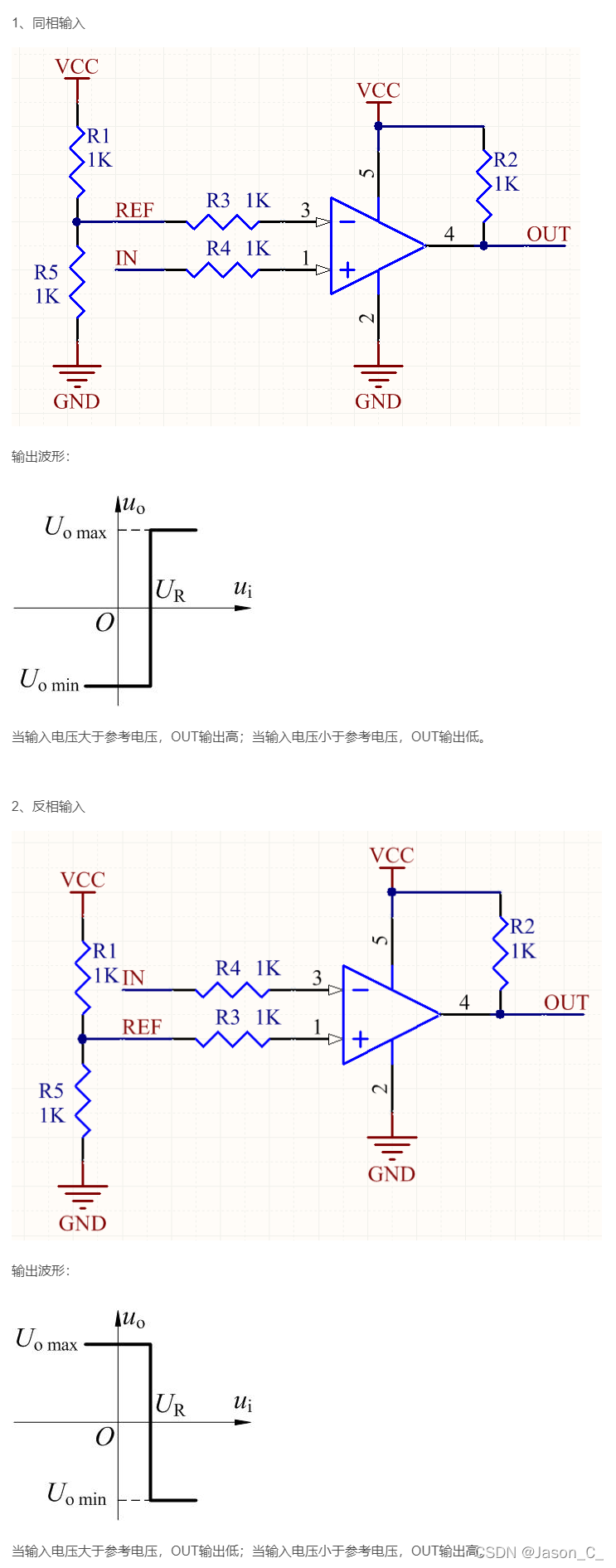

2. 普通比较器（https://blog.csdn.net/qlexcel/article/details/79671016，如侵联删）

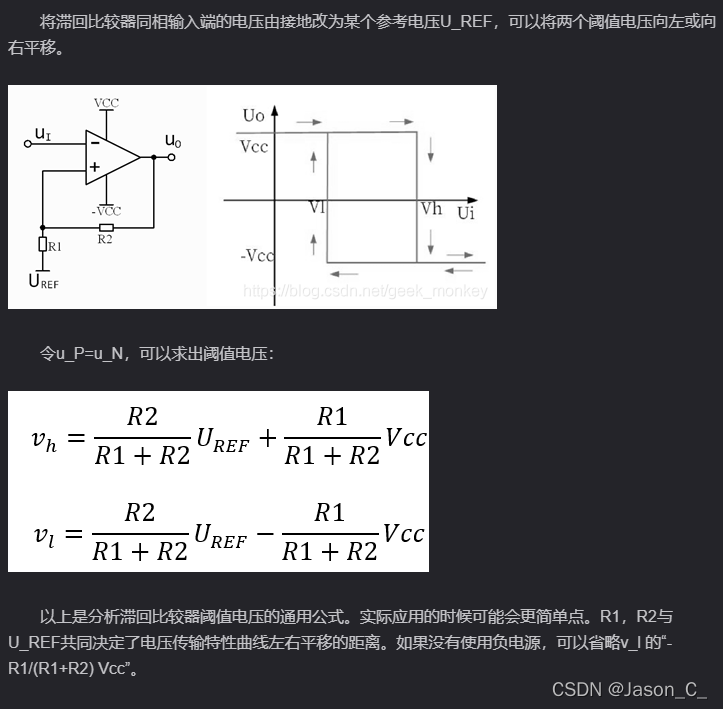

3. 滞回比较器（供电电源提供给反馈端一个电压，输入端的绝对值要大于它，输入端才有效)（https://blog.csdn.net/geek_monkey/article/details/104856225，如侵联删）


五、阻抗匹配（网罗了各种理解，选个能接受的就好

1. 说法一
     输入阻抗跟一个普通的电抗元件一样，反映了对电流阻碍作用的大小。对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。
     因此，可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好。

2. 说法二
     https://www.elecfans.com/dianzichangshi/20180313646583.html

3. 说法三（最详细）
   https://m.elecfans.com/article/671550.html

最后想说的是，集成运放有它自己的分析特点，但都是满足电压电流基本定律的。
