双极性正弦脉宽调制（双极性SPWM）介绍及MATLAB仿真验证

前言

本文介绍单相全桥逆变电路双极性正弦脉冲宽度调制（双极性SPWM），并用MATLAB仿真验证。并且通过对比逆变器滤波前后效果，突出了SPWM谐波高频化、便于滤除的显著特点，希望本文对大家有帮助，文末有仿真模型代码，有需要自取。

一、双极性正弦脉宽调制（双极性SPWM）原理介绍

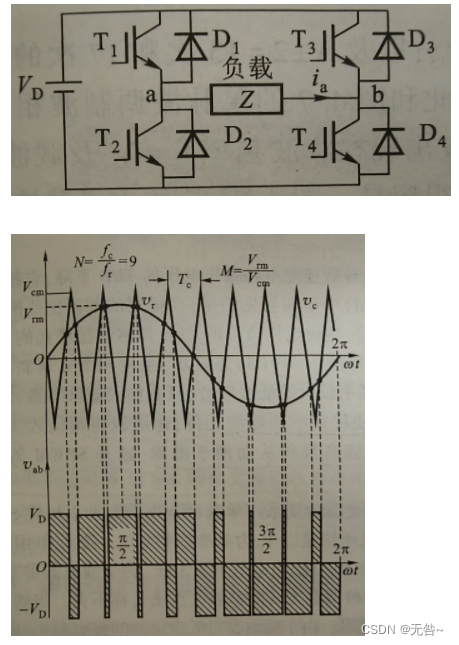

单相全桥逆变器拓扑图及载波、调制波电压波形

载波vc和调制波vr交点就是开关管翻转的时刻，桥臂的开关频率和载波频率相等。

• 当载波vc>调制波vr时，T2、T3管导通，T1、T4管关断，逆变器输出电压vab=-VD；
• 当载波vc<调制波vr时，T1、T4管导通，T2、T3管关断，逆变器输出电压vab=VD；

逆变器输出的脉冲电压呈现正弦变化规律，加上滤波器滤波后可以得到正弦波。
任何一个周期内，逆变器输出电压vab既有负值也有正值，故称这种调制方式为双极性SPWM，由于输出电压只有两种可能，故，也称两电平脉冲宽度调制。

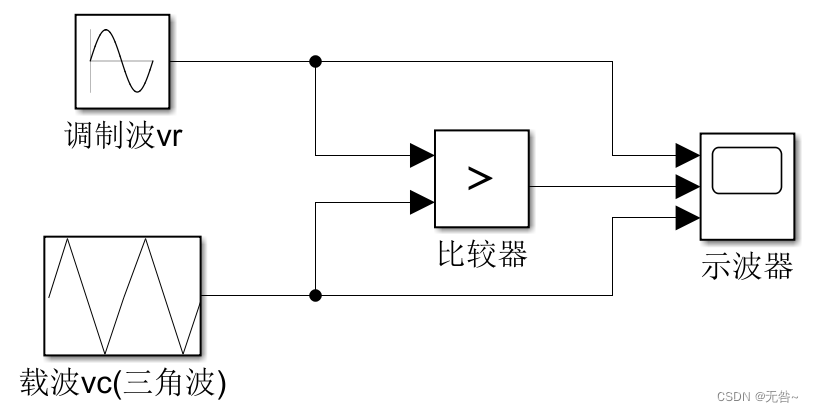

在matlab搭建一个简单的比较模型帮助大家更好理解

这调制波幅值设为0.95，载波幅值为1，当调
