单相全桥逆变Simulink仿真（双极性调制）

一、单相全桥逆变简介

  一个典型的全桥逆变电路包括四个开关器件（通常是IGBT或MOSFET），一个直流电源和一个交流负载。

1.H桥

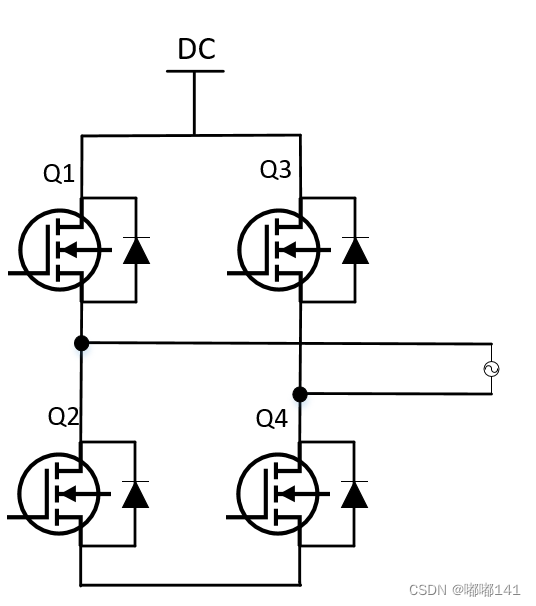

我们先来简单的看一下H桥电路，如下：

通过H桥不同MOS的导通可以切换流经负载R的电流方向，以双极性调制为例

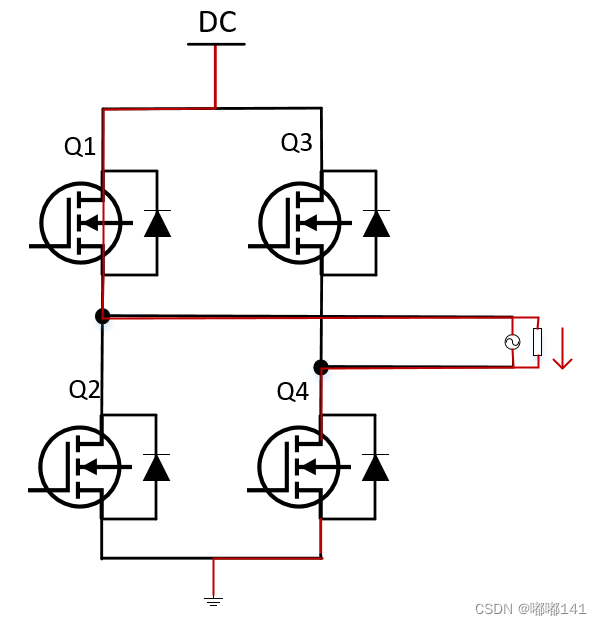

当Q1和Q4导通，Q2和Q3关断时，电流流向如下图，假设记此时负载电压为正，则负载电压UR = +Udc。

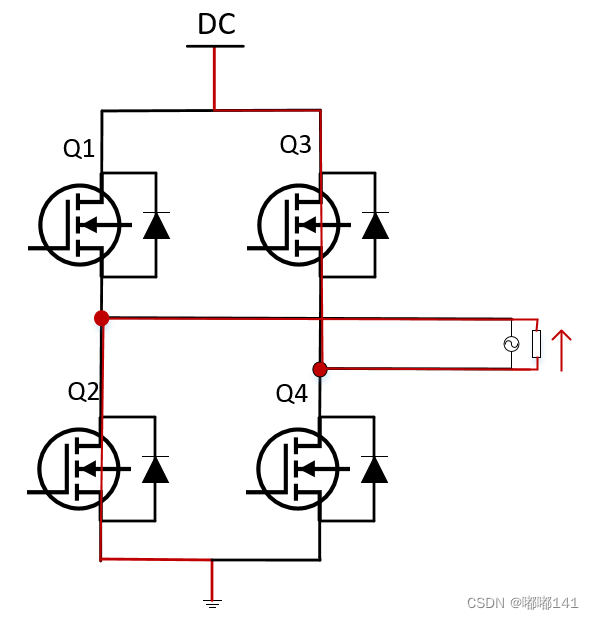

   当G2和G3导通，G1和G4关断时，电流流向如图，负载电压UR = -Udc。

当不停的重复上述开关顺序时，可以观测到负载上的电压变化范围是在+Udc和-Udc之间交变切换的，就得到一个交变的波形。此时已经把直流电变成交流电了，只不过不是正弦波，下面就要把这个交变信号处理成近似正弦波。

2.脉冲
