使用 WEX-M10 固件，让 ESP32-C3 轻松连接 WeXCube

在日常生活中，很多人并没有编程经验，但他们依然希望能够通过 WeXCube 控制外部硬件。为此，我基于 ESP32-C3 Super Mini （其他ESP32-C3模块也可以）设计了一款固件——WEX-M10，让用户只需刷入固件，即可通过 WeXCube 小程序操控硬件，无需编写代码。

ESP32-C3 Super Mini为市面现成的板子，直接在网上购买就行了，而且价格也便宜不到十块。新板子需要烧录WEX-M10.bin（示例5），使用ESP官方烧录软件flash_download_tool（Flash 下载工具用户指南 - ESP32 - — ESP 测试工具 latest 文档）。

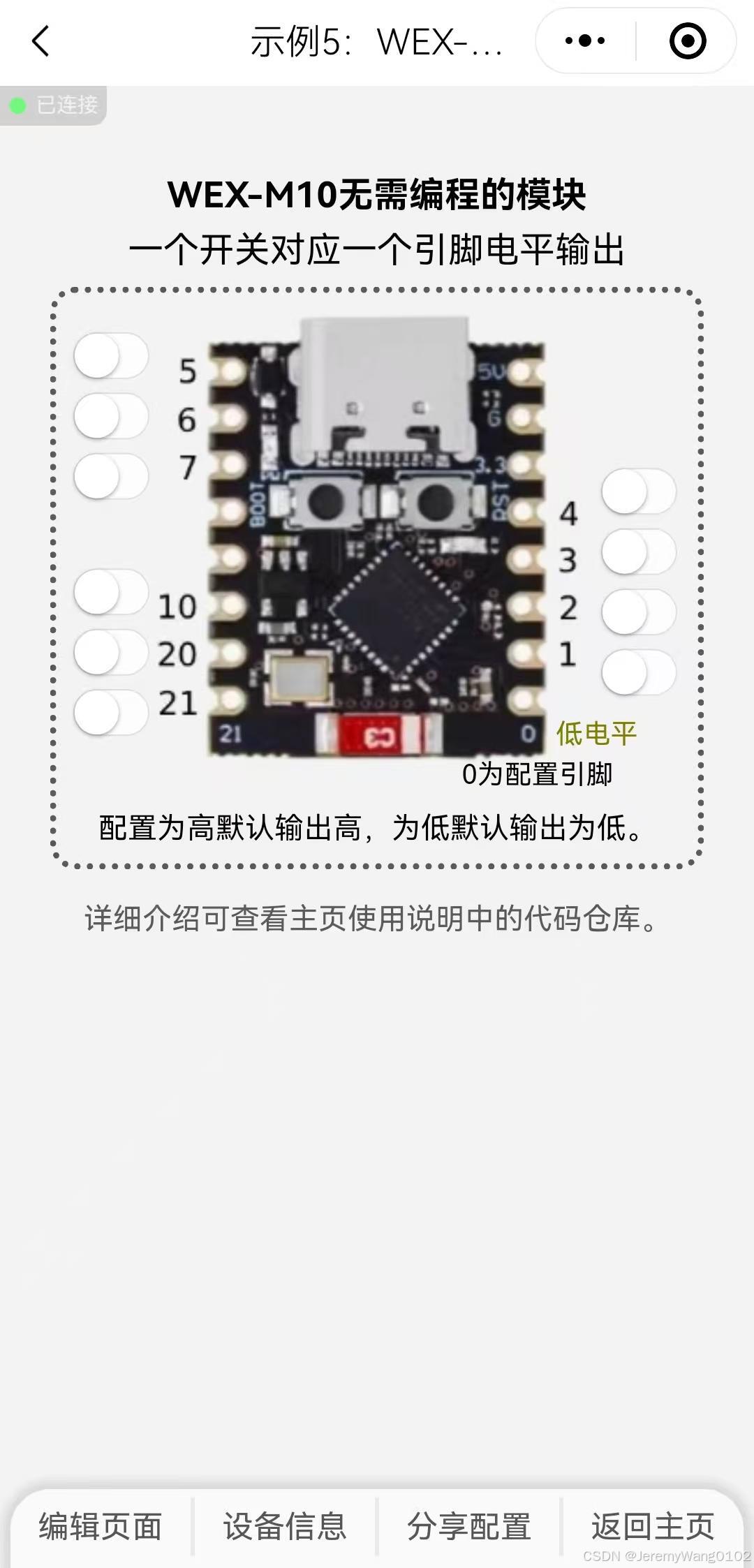

WEX-M10 固件的控制原理

WEX-M10 固件使 WeXCube 可以直接控制 ESP32 的 GPIO（引脚电平）。

• 控件 ID 与引脚编号一一对应，例如控件 ID 为 1，则对应控制 GPIO1。

• 0 号引脚为配置引脚：

  • 低电平模式：上电默认所有引脚为低电平，开关打开时，输出高电平。

  • 高电平模式：上电默认所有引脚为高电平，开关打开时，输出低电平。

这一设计可以兼容不同逻辑控制的硬件设备，例如某些继电器需要高电平导通，而有些则需要低电平导通。通过 0 号引脚配置，用户可以自由调整逻辑控制方式。

WEX-M10 固件烧录步骤

1. 下载并打开烧录工具

使用 ESP 官方 Flash 下载工具（flash_download_tool）：Flash 下载工具用户指南 - ESP32 - — ESP 测试工具 latest 文档

首先打开flash_download_tool软件，然后选择准确的芯片配置。

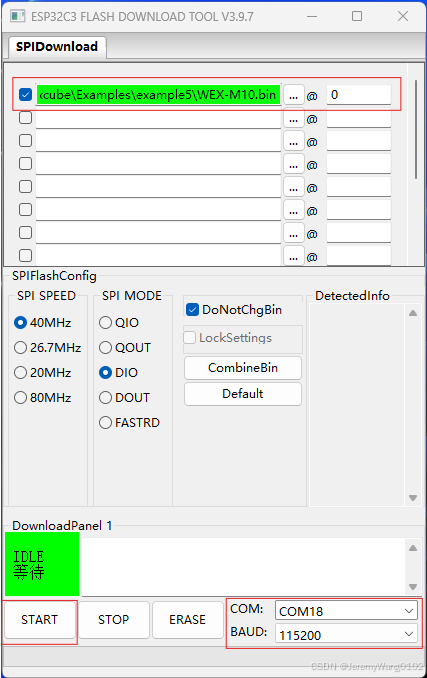

2. 选择芯片配置

• 选择 ESP32-C3 芯片类型。

• 加载 WEX-M10.bin 固件，

• 地址填 0。

• 选择对应的 串口号。

3. 进入下载模式

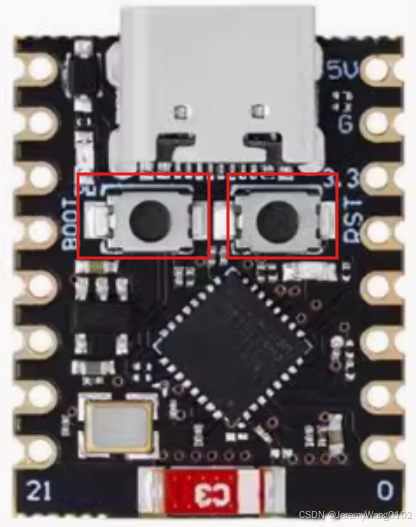

• 在 ESP32-C3 Super Mini 上：

  1. 按住 BOOT 按钮。

  2. 短按 RST 按钮。

  3. 听到电脑识别 USB 设备的提示音后，开始烧录操作。



• 在烧录工具中点击 START 开始烧录。

• 如需擦除芯片内已有程序，可点击 ERASE 进行擦除后再烧录。

WEX-M10 与 WeXCube 连接

WEX-M10 固件烧录后，设备的蓝牙名称会变为 WEX-M10-****（后六位为芯片识别码）**，用于区分不同设备。

在 WeXCube 小程序中编辑设备页面选择设备蓝牙：

• 选择蓝牙设备 WEX-M10-****。

• 由于 WEX-M10 为 WeXCube 定制固件，蓝牙的 通知特征值、写入特征值 会由 WeXCube 自动选择，无需手动配置。

结语

WEX-M10 让 WeXCube 的使用门槛更低，使更多非编程用户也能轻松体验小程序控制外部硬件的乐趣。如果你对 WeXCube 感兴趣，可以尝试烧录 WEX-M10 固件，让你的 ESP32-C3 轻松变成可远程控制的智能设备！

本示例小程序二维码
