快速导读

1. 前言

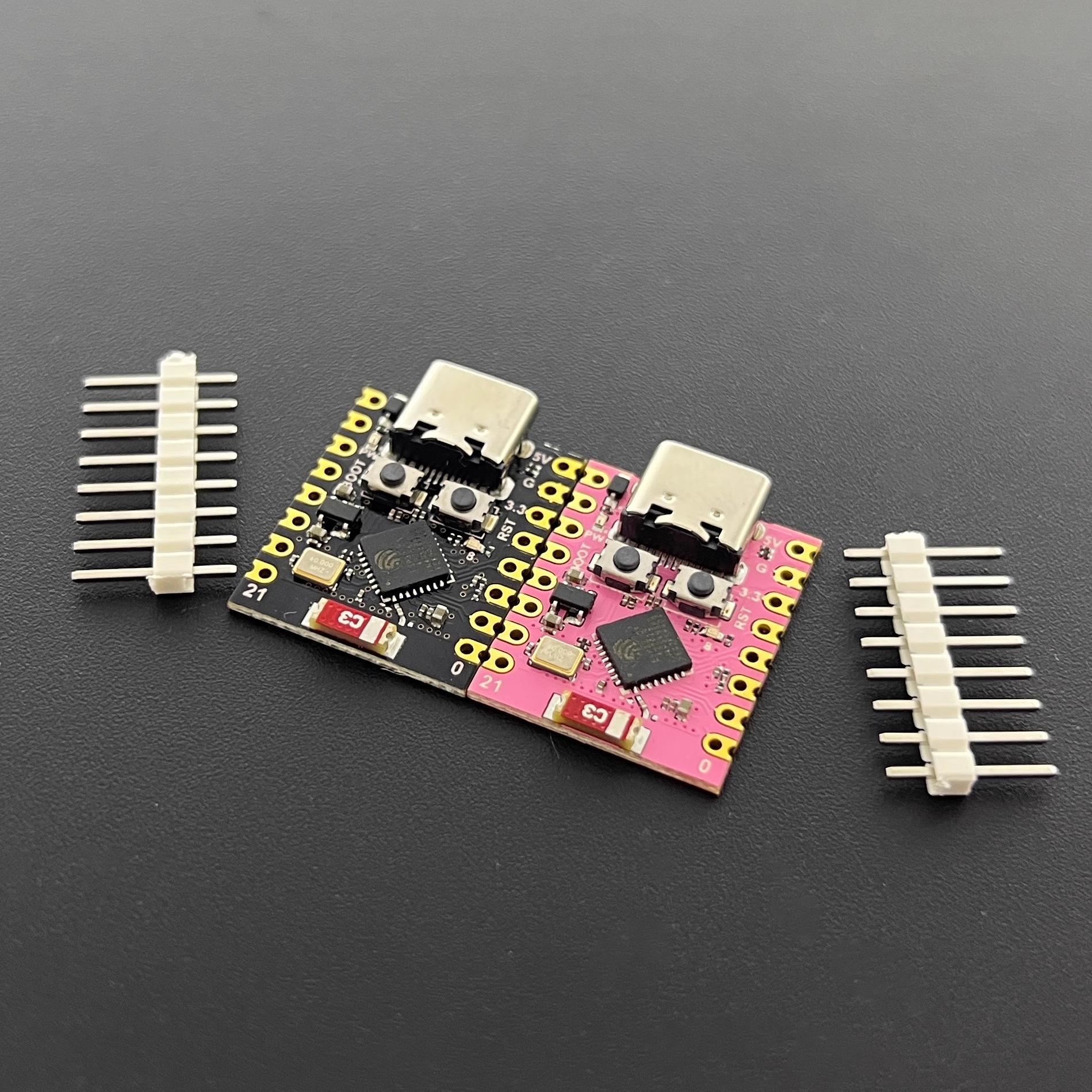

博主最近在使用ESP32C3SuperMini这块板子，觉得还不错，先记录一下。
在这里插入图片描述
ps：小巧精美，用来做一些diy还挺合适的。小至拇指 (22.52x18mm) 经典外形，适用于可穿戴设备和小型项目。

2. 硬件参数

  • 强大的 CPU：ESP32-C3，32 位 RISC-V 单核处理器，运行频率高达 160 MHz
  • WiFi：802.11b/g/n协议、2.4GhHz、支持Station模式、SoftAP模式、SoftAP+Station模式、混杂模式
  • 蓝牙：Bluetooth 5.0，也可以开发蓝牙相关功能
  • 超低功耗：深度睡眠功耗约43μA
  • 丰富的板子资源：400KB SRAM、384KB ROM 内置4Mflash 。
  • 芯片型号 ：ESP32C3FN4
  • 丰富的接口：1xI2C、1xSPI、2xUART、11xGPIO(PWM)、4xADC
  • 板载LED蓝灯： GPIO8引脚
  • BOOT按键：GPIO9引脚

在这里插入图片描述

3. 原理图

在这里插入图片描述

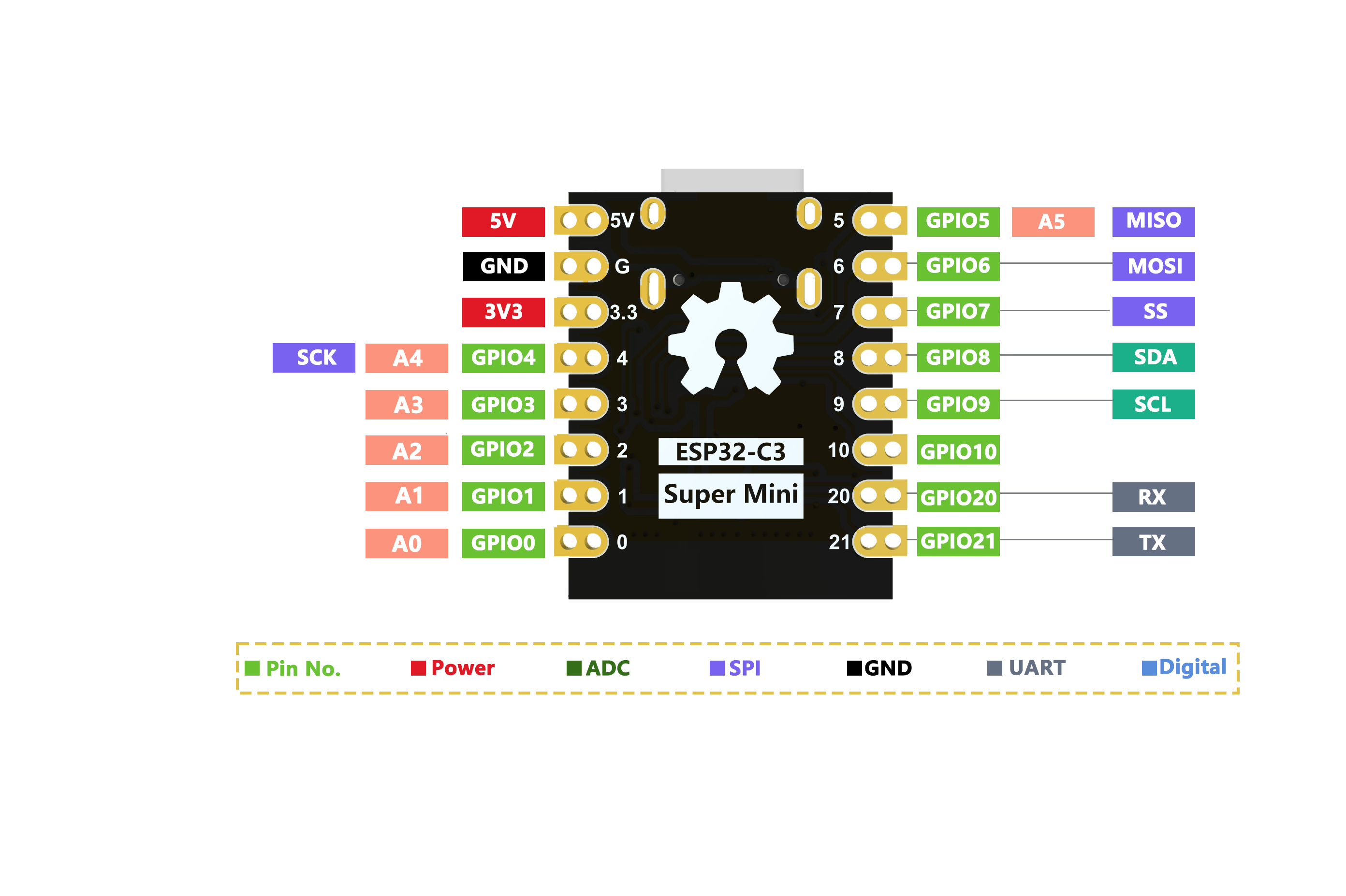

4.引脚使用

ESP32C3SuperMini 接口丰富。有11 个数字 I/O可用作PWM 引脚，4 个模拟输入可用作ADC 引脚。它支持UART、I2C、SPI和I2S等四种串行通信接口。

我们开发的时候直接选择 ESP32C3 Dev Module即可

4.1 硬串口

板子上有两个硬件串口：

  • USB串口（USB CDC On Boot Enable）
  • UART串口（USB CDC On Boot disable）

默认情况下，USB 串行处于启用状态，这意味着您可以通过 USB Type-C 将开发板连接到 PC，并在 Arduino IDE 上打开串行监视器以查看通过串行发送的数据。

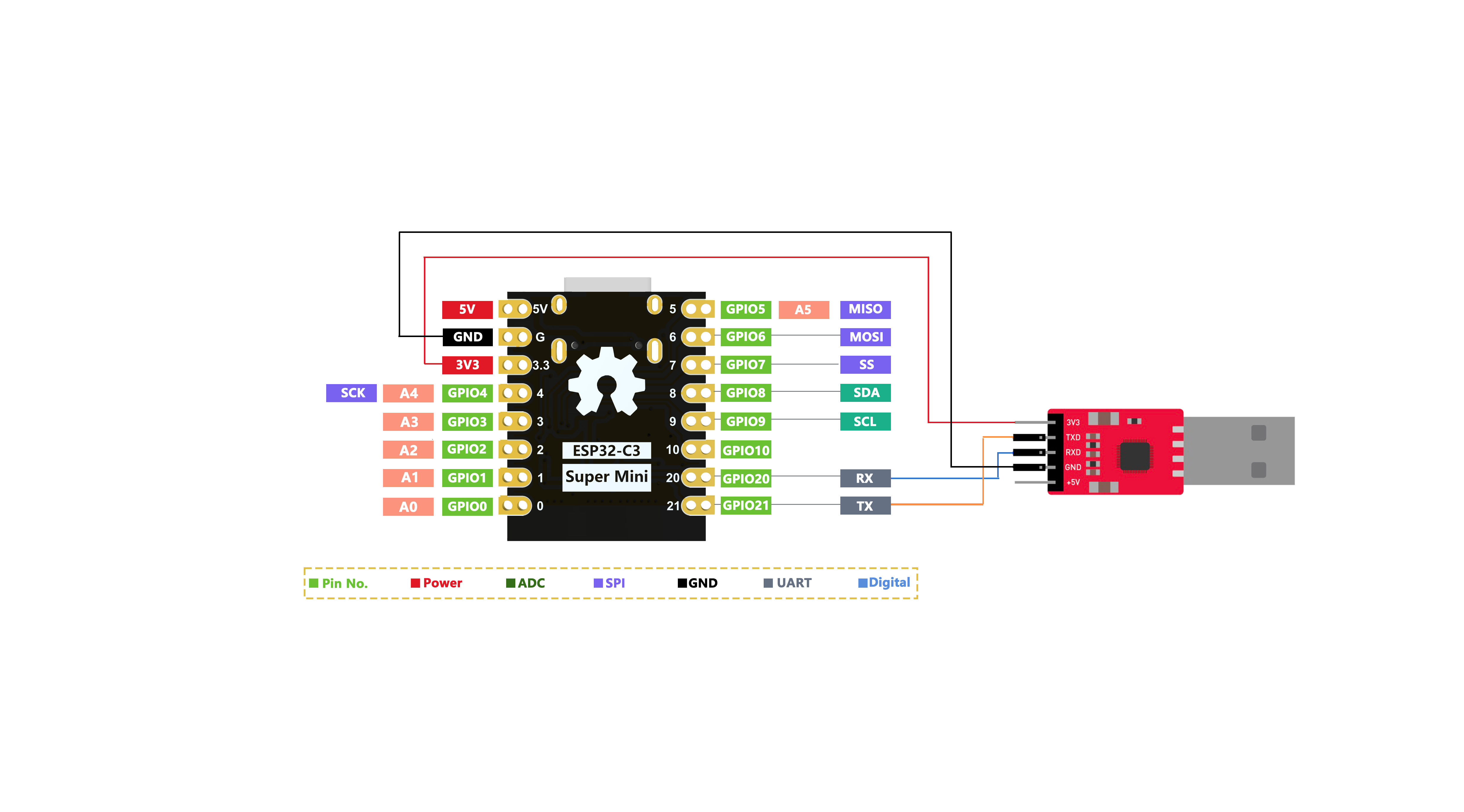

如果您想使用 UART 作为串口(比如跟其他硬件设备进行串口通信)，则需要引脚 20 连接为 TX 引脚，将引脚 21 连接为 RX 引脚。
在这里插入图片描述

4.2 IIC

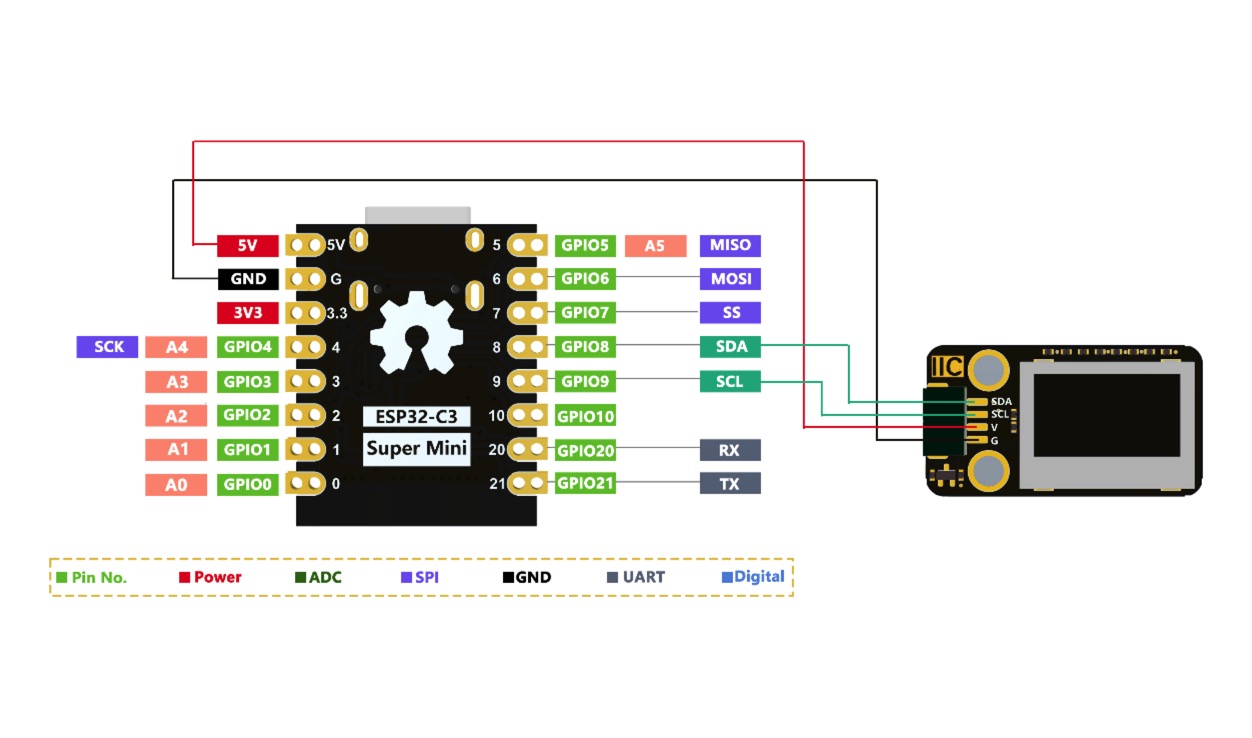

一般用来连接IIC设备。以OLED为例子。
在这里插入图片描述

参考资料：

https://www.nologo.tech/product/esp32/esp32c3SuperMini/esp32C3SuperMini.html
