推荐工具： pcb原理图加布局布线一气呵成

AI驱动工具在电子设计的各个阶段如雨后春笋般出现，我推荐一个集几乎所有功能于一身的pcb设计工具，捕捉框架，生成原理图，选择元器件， 导出至kicad后完成布局， 极大的加速了复杂的设计过程。

这个工具就是德国电子设计平台CELUS, 免费使用！

CELUS最新版产品提供完整的PCB项目包，无需添加额外的库或封装，项目包中都包含了。将文件包倒入kicad，更新PCB、创建引线网、开始布局和布线。

推荐理由

组件搜索：CELUS设计平台使元件搜索自动化，这节省了大把时间。

符号和封装：将项目导出到KiCad，无需从头创建新符号和封装，他们已经在原理图和布局文件中。

仅仅几步就能完成你的pcb 设计：

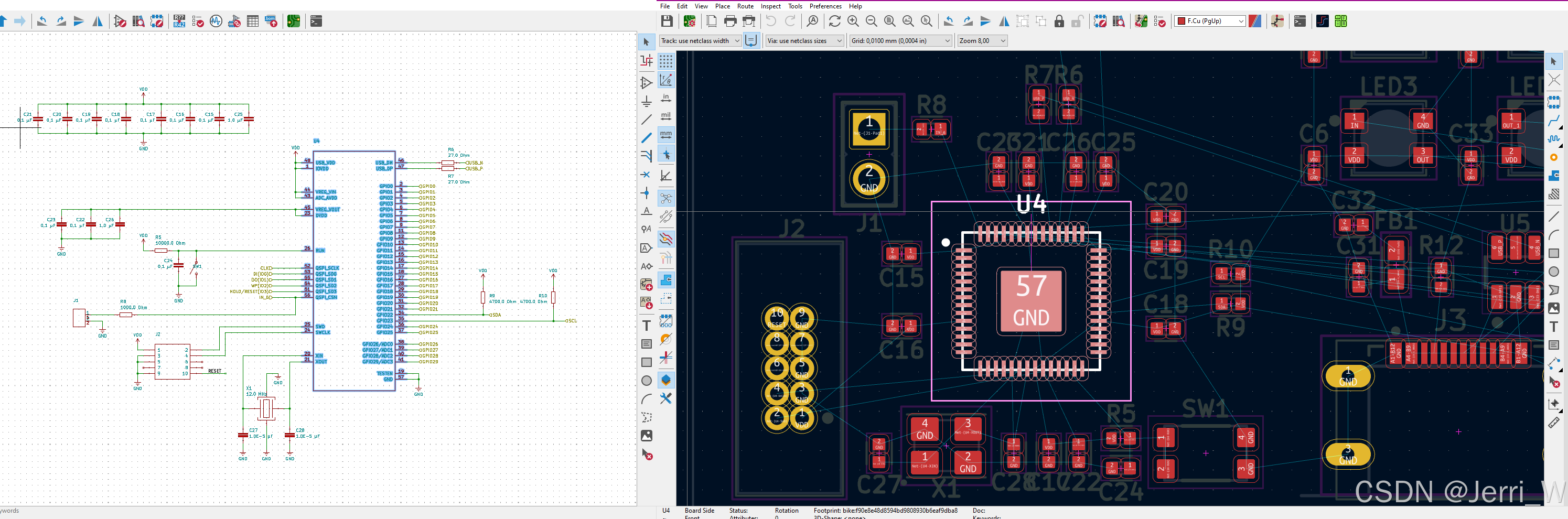

从CELUS导出文件至kicad

1. 重命名网络：根据需要调整网络名称。

2. 更新PCB：从原理图同步。

3. 添加PCB设置：应用你喜欢的板厂设置。

4. 开始布线：开始布线过程。

5. 订购PCB和组件：完成设计并订购必要的组件进行组装。

这样就完成了一个PCB项目！就是这么简单

搜索CELUS，免费注册使用！
