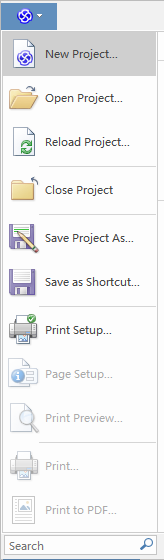

1、工程创建

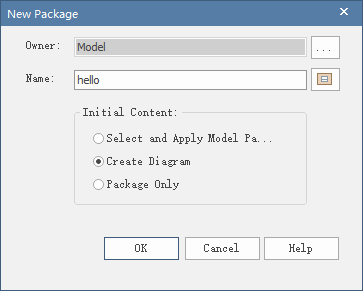

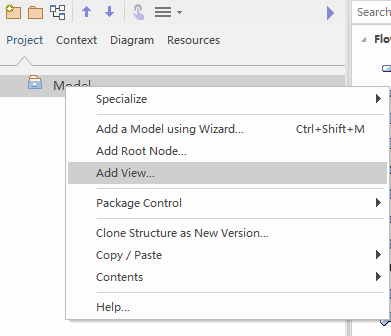

2、Package和Diagram创建

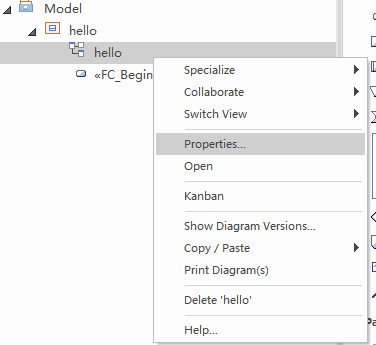

选择Package名

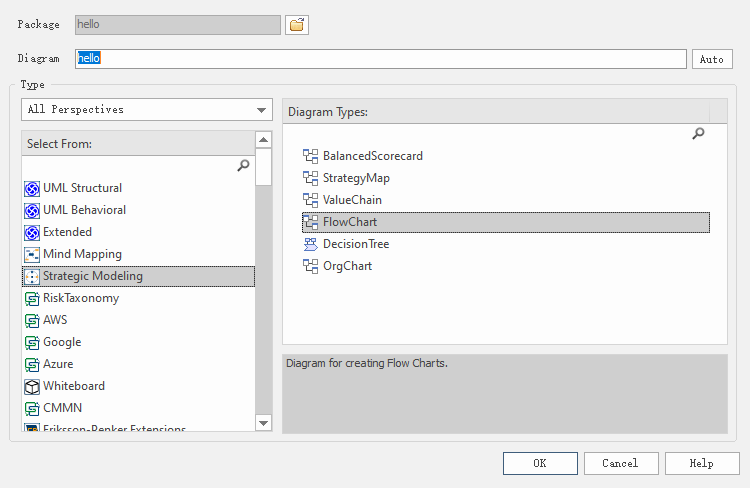

选择Diagram名和图类型

3、流程图标准

隐藏Stereotype

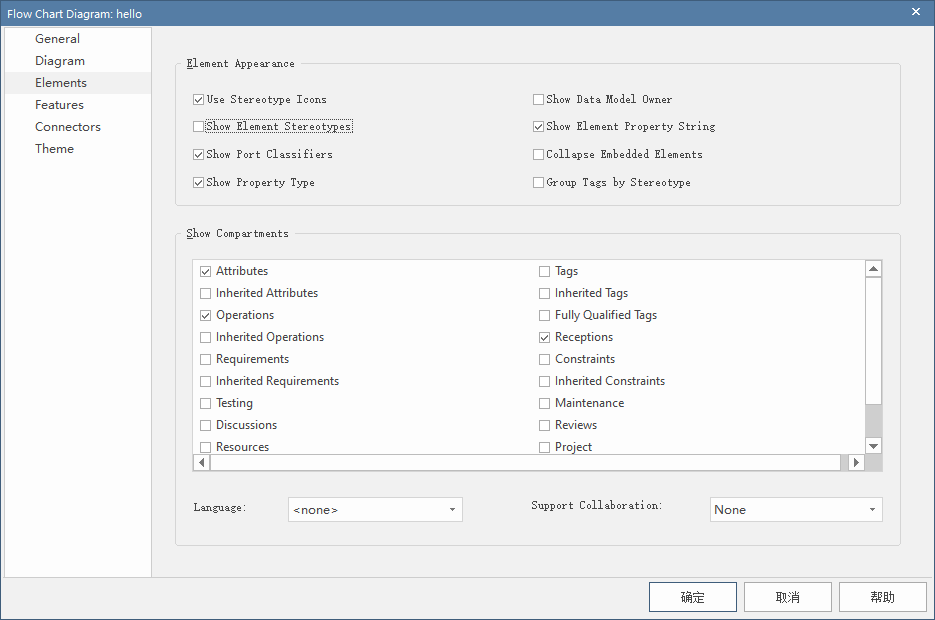

 取消勾选show element stereotype

拖动name label至状态图内

4、流程图线类型

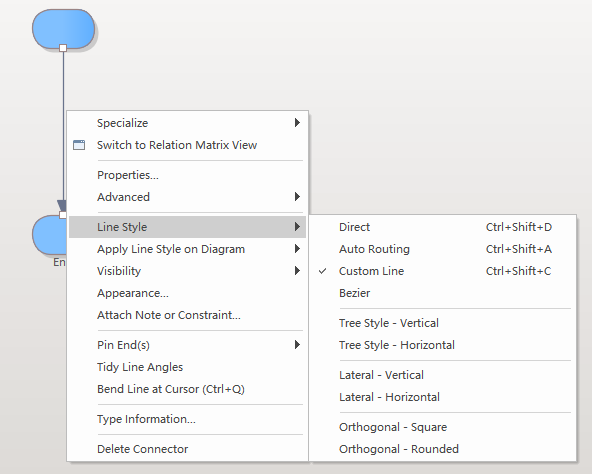

绘制线不能称心如意，修改线样式

  • 4.1 Lateral-Vertical 先水平后垂直
  • 4.2 Lateral-Horizontal 先垂直后水平
  • 4.3 Tree Style - Vertical 垂直水平垂直
  • 4.4 Tree Style - Horizontal 水平垂直水平
  • 4.5 若都不能，可在上述基础上改为Custom Line

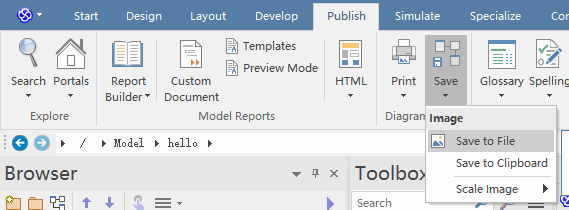

5、导出图片
