2022年基于PXI/PCI/PCIe/USB总线的高速数据采集卡汇总

      针对高速高精度的应用需求，研发人员推出采样速率从40MS/s到2GS/s，精度从8位到16位，基于PCI、PCIe、USB等计算机总线的一些列数字化仪。下面是部分高性能采集卡的汇总。

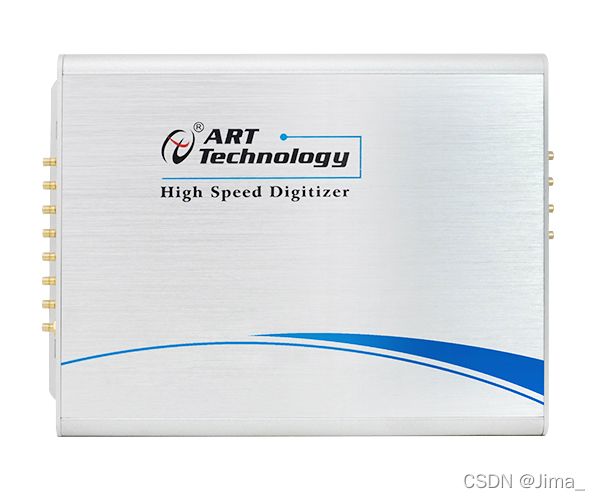

1.USB8504/8514——40MS/s  80MS/s 14bit 4通道

与LabVIEW无缝连接，提供图形化API函数。是一种基于USB总线的数字化仪。该板卡提供4路单端模拟量输入，14位ADC采样精度，转换速率高达40MS/s（USB8504）/80MS/s（USB8514）。

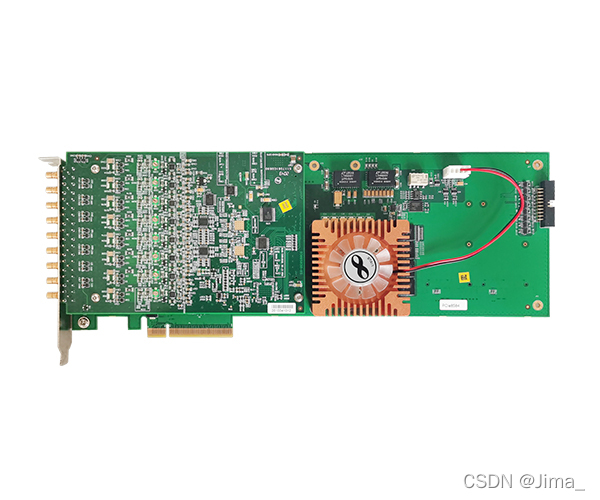

2.PCIe8582/8584/8586——100MS/s 12/14/16bit 8通道

100MS/s12/14/16位8通道同步采样，50MHz模拟带宽，与Labview无缝连接，提供图形化API函数

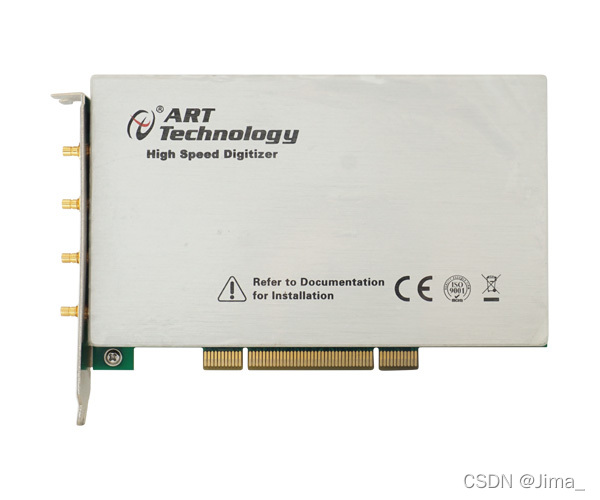

3.PCI8554B——150MS/s 14bit  2通道

      PCI8552B/8554B分别是 2通道 12位/14位 150MS/s采样数字化仪，专为输入信号高达75M的高频和高动态范围的信号设计。模拟输入范围可以通过软件编程设置为±1V或者±5V。配备了容量高达2GB的板载内存，摆脱了PCI总线带宽的限制，使之存储更长时间的波形。

      PCI8552B/8554B分别配备了12位/14位高线性度的AD转换器，是无线通讯、雷达/声呐、超声、图像成像等高动态范围应用的理想选择。

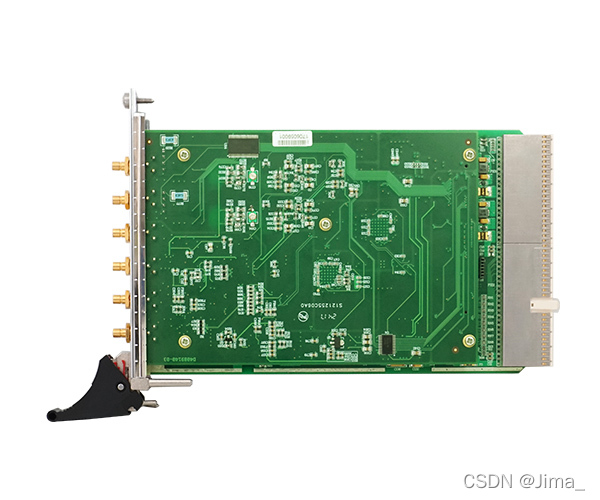

4.PXI8912/8914/8916——250MS/s 12/14/16bit 2通道

2通道12/14/16位250MS/s采样PXI总线的数字化仪，专为输入信号高达100M的高频和高动态范围的信号而设计。

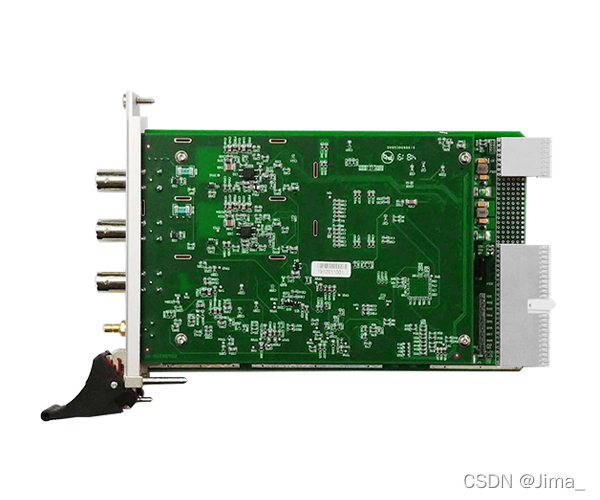

5.PXI8910——2GS/s 8bit 2通道

PXI8910是2通道8位2GS/s采样数字化仪，模块触发方式灵活，可设置内部、外部、通道或背板总线等触发采集，每通道采样速率为1GS/s，双通道交织采样达2GS/s，模拟信号处理可选择1~2个通道，输入阻抗50Ω/1MΩ，耦合方式DC/AC，通道多级独立增益控制，超大范围电压偏置等，配合主机和驱动软件驱动，模拟能方便地捕捉和分析瞬态信号、带宽模拟信号。
