多功能16位单端16路同步每路500KHz数据采集卡

一、概述

        PCI2880E、PCIe2880E、PXI2880E 是本公司推出的三款不同总线的多功能同步采集卡;该板卡提供16路单端模拟量输入，16 位ADC分辨率，200kS/s最大采样速率，可实现对16通道的同步转换，同时用户可通过多卡级连的方式扩展通道数量;并且提供8路数字I/O, 4路可编程I/O及1通道多功能计数器。
        2880E配备了16位高线性度的AD转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态
范围应用的理想选择。

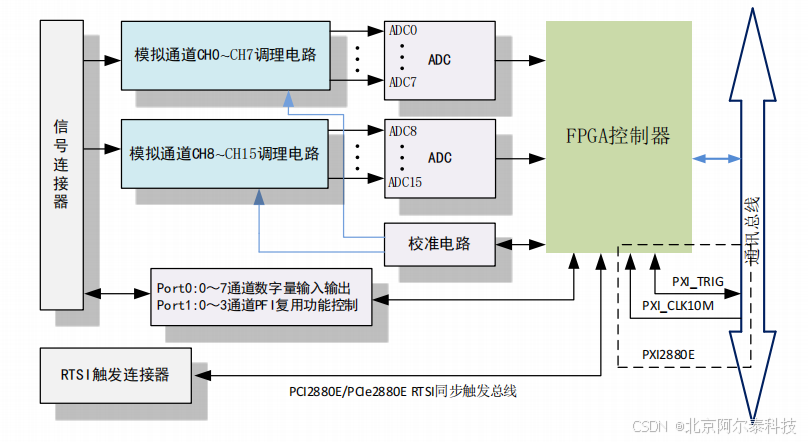

二、系统框图

三、主要指标

AI模拟量输入	型号	PCIe2880		PCIe2880A	PCIe2880B
	最大采样率	500KS/s		250KS/s	100KS/s
	输入通道	16路单端
	分辨率	16bit
	采样范围	±10V
	校准方式	软件自动校准
	采集模式	按需单点采样、有限点采样、连续采样
	触发源	软件强制触发、模拟量触发、外部数字量触发
	输入阻抗	100KΩ
CTR计数器	通道数	1路多功能计数器
	计数器位数	32位
	计数器功能	CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、 脉宽测量、双边沿间隔测量、位置测量 (基于增量式编码器)
		CO：脉冲输出
	采样方式	CI：按需单点采样
		CO：单点（按需）生成、有限点生成、连续生成
DI/O	通道数	12line	Port0：8 Line
			Port1：4 Line，复用PFI0~3
	电气标准	TTL兼容
	配置方式	程控I/O方向与状态
	采样方式	按需单点采样

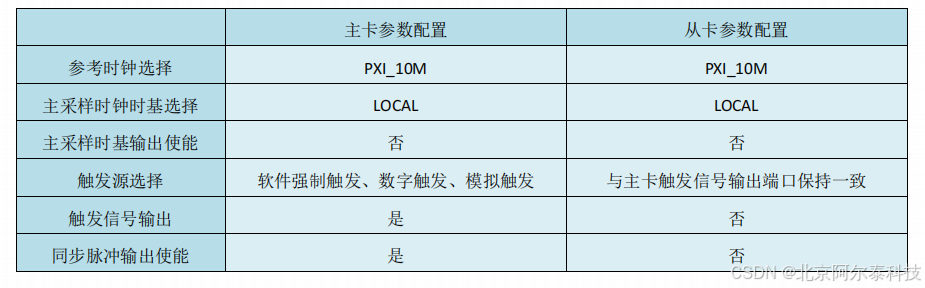

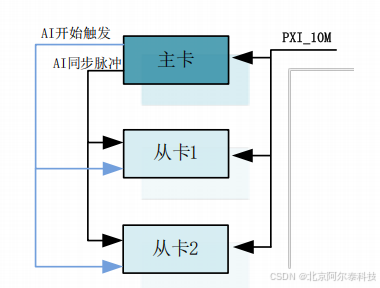

 四、支持多卡同步
