PCI5659是一款多功能数据采集卡，具有32路12位100K采集频率，AD带16K字FIFO缓存，保证数据的连续性，并带有16路可设方向的DIO功能。产品支持阿尔泰科技最新的ART-数据管理软件，提供QT、PYTHON、LABVIEW、VC、VB、VB.NET、C#等例子程序。

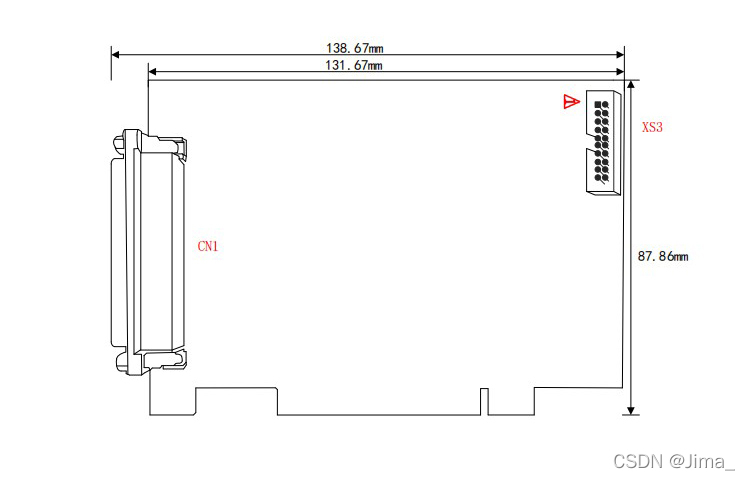

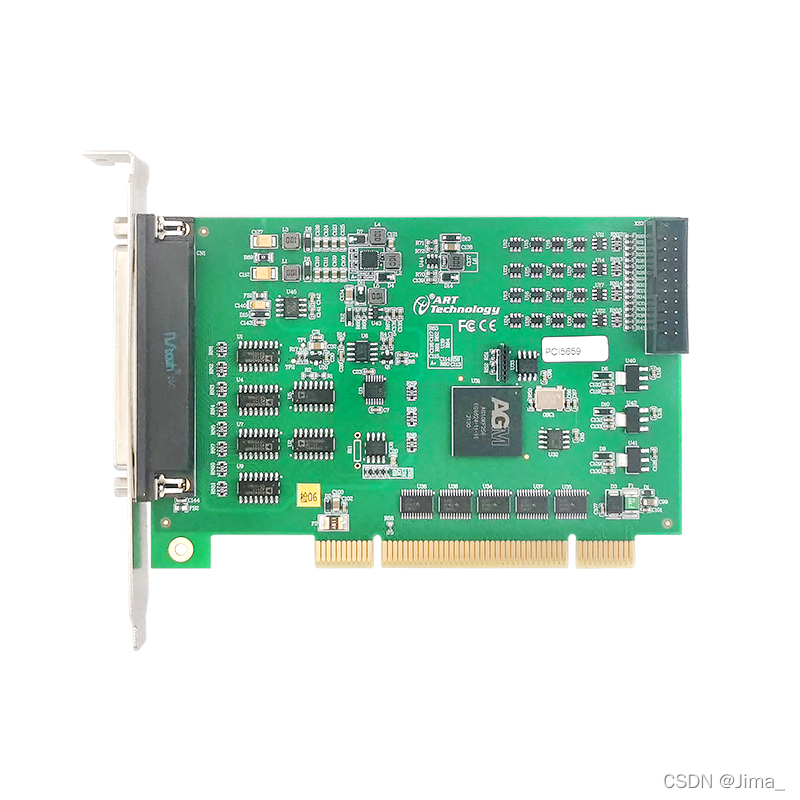

板卡实物图及尺寸图

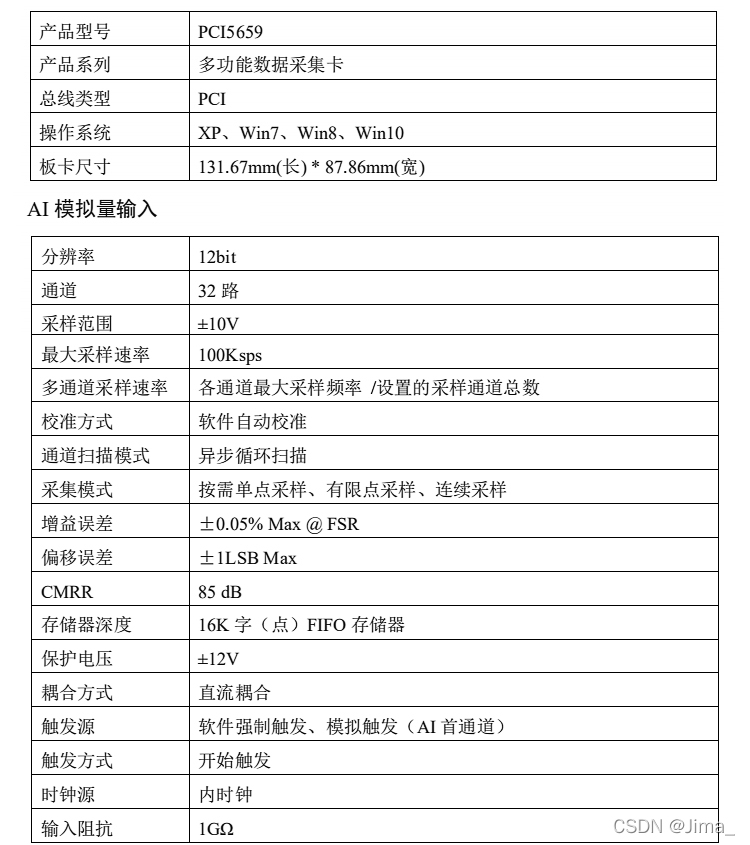

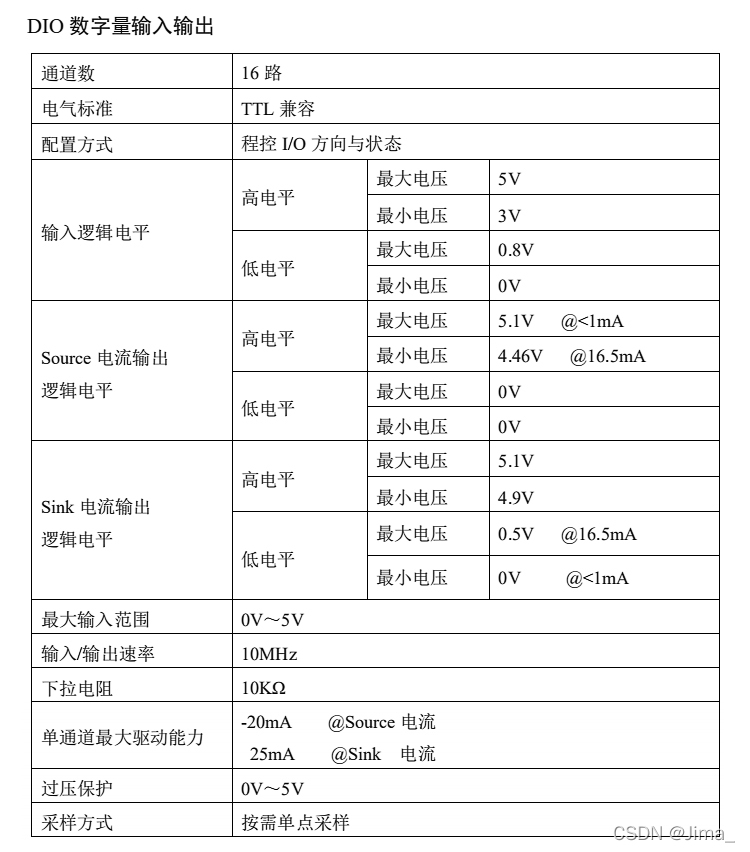

板卡参数
