51单片机模块学习——LED点阵屏、DS1302时钟芯片、蜂鸣器

开发软件：Keil4（编写程序）、STC-ISP（烧录下载）
开发平台：普中科技51单片机A4版本
参考：B站江协科技51单片机学习视频

九、LED点阵屏

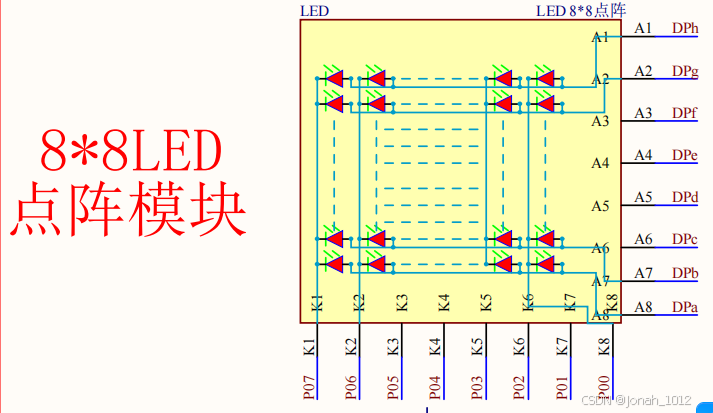

LED点阵屏是单片机上一个88的LED矩阵。
在这里插入图片描述
在这里插入图片描述
我们可以看到，LED屏幕和之前学习的矩阵键盘是类似的，也是一个88的结构，想要某个LED亮，只需要设定好对应的DP口与P0口的电平即可。想要在LED点阵屏上显示完整的图像，只需要循环播放每一列/每一行的LED，让视觉残留，就能达到我们想要的效果。

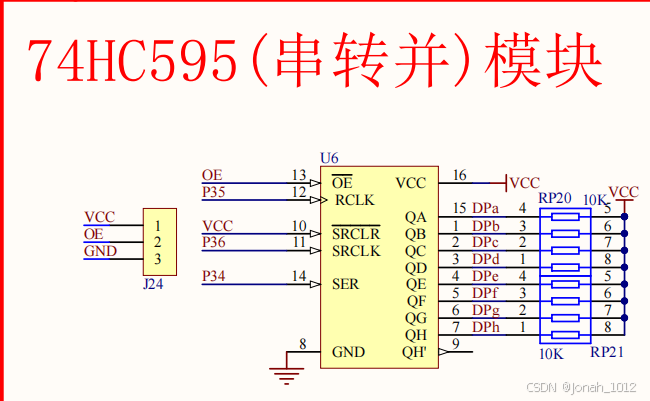

那么DP口如何设置呢？这就要学习74HC595模块了。
74HC595是一个移位寄存器，有串行输入并行输出（一位一位输入，八次输入转化为一个字节的输出）的作用。
其中SER是它每位接收的数据；SRCLK是移位时钟每个上升沿将数据存入；RCLK负责在位移入完成后产生上升沿，将数据传送到输出引脚。
由此，我们可以写出一个74HC595的写入字节函数

sbit RCK=P3^5;		//RCLK
sbit SCK=P3^6;		//SRCLK
sbit SER=P3^4;		//SER

/**
  * @brief  74HC595写入一个字节
  * @param  Byte 要写入的字节
  * @retval 无
  */
void _74HC595_WriteByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		SER=Byte&(0x80>>i);
		SCK=1;
		SCK=0;
	}
	RCK=1;
	RCK=0;
}

当_74HC595_WriteByte函数运行结束后，我们立刻再设定P0值，即可让对应的某列显现出我们想要的排列。

#define MATRIX_LED_PORT		P0
/**
  * @brief  LED点阵屏显示一列数据
  * @param  Column 要选择的列，范围：0~7，0在最左边
  * @param  Data 选择列显示的数据，高位在上，1为亮，0为灭
  * @retval 无
  */
void MatrixLED_ShowColumn(unsigned char Column, Data) {
    _74HC595_WriteByte(Data);    // 设置行数据
    MATRIX_LED_PORT = ~(0x80 >> Column); // 选中列（低电平有效）
    Delay(1);                    // 显示1ms
    MATRIX_LED_PORT = 0xFF;      // 关闭所有列（防鬼影）
}

9-1.LED点阵屏显示图形

学习完毕74hc595后，这个程序就很容易了。例如

void main()
{
	SCK=0;
	RCK=0;//点阵屏初始化
	while(1)
	{
		MatrixLED_ShowColumn(0,0x3C);
		MatrixLED_ShowColumn(1,0x42);
		MatrixLED_ShowColumn(2,0xA9);
		MatrixLED_ShowColumn(3,0x85);
		MatrixLED_ShowColumn(4,0x85);
		MatrixLED_ShowColumn(5,0xA9);
		MatrixLED_ShowColumn(6,0x42);
		MatrixLED_ShowColumn(7,0x3C);
	}
}

这是一个笑脸图案

9-2.LED点阵屏显示动画

#include <REGX52.H>
#include "Delay.h"
#include "MatrixLED.h"

//动画数据
unsigned char code Animation[]={
	0x3C,0x42,0xA9,0x85,0x85,0xA9,0x42,0x3C,
	0x3C,0x42,0xA1,0x85,0x85,0xA1,0x42,0x3C,
	0x3C,0x42,0xA5,0x89,0x89,0xA5,0x42,0x3C,
};

void main()
{
	unsigned char i,Offset=0,Count=0;
	MatrixLED_Init();
	while(1)
	{
		for(i=0;i<8;i++)	//循环8次，显示8列数据
		{
			MatrixLED_ShowColumn(i,Animation[i+Offset]);
		}
		Count++;			//计次延时
		if(Count>15)
		{
			Count=0;
			Offset+=1;		//偏移+8，切换下一帧画面
			if(Offset>16)
			{
				Offset=0;
			}
		}
	}
}

这串代码还是比较好理解的，就是一个笑脸哭脸循环的动画。
如果将offset参数设置为1，改变count，可以将LED屏设定为文字飘过的效果。

十、DS1302时钟芯片

DS1302是一款由Maxim Integrated生产的实时时钟（RTC）芯片，是单片机内部资源。

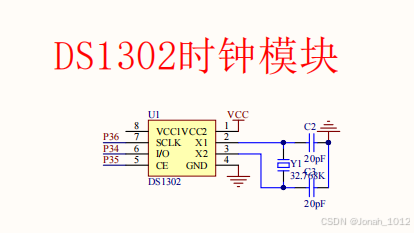

在这里插入图片描述
SCLK是DS1302的时钟线，提供了一个同步时钟信号，控制数据传输的时序。每个时钟脉冲对应一位数据的传输。在SCLK的上升沿，主控芯片将数据（命令或值）写入DS1302。在SCLK的下降沿，DS1302输出数据。主控芯片需在SCLK高电平期间读取数据（代码中的时序需特别注意）。
IO是双向数据线，负责传输命令、地址和数据（写或读）。
CE是片选线，控制通信的开始与结束。当它处于高电平时，启动DS1302通信，芯片进入工作状态，准备接收或发送数据。当它处于低电平时，结束通信，芯片进入低功耗模式。

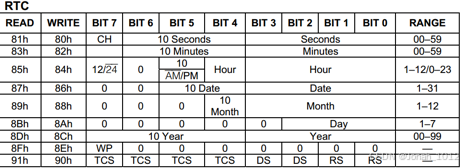

在这里插入图片描述
结合上面的寄存器地址表格，我们可以进行引脚定义与寄存器地址

//引脚定义
sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;

//寄存器写入地址/指令定义
#define DS1302_SECOND		0x80
#define DS1302_MINUTE		0x82
#define DS1302_HOUR			0x84
#define DS1302_DATE			0x86
#define DS1302_MONTH		0x88
#define DS1302_DAY			0x8A
#define DS1302_YEAR			0x8C
#define DS1302_WP			0x8E

当我们需要向DS1302中写入字节时（这一步常见于设定初始时间），我们可以先设定CE=1，参考上面的74HC595读取代码

void DS1302_WriteByte(unsigned char Command, Data) {
    DS1302_CE = 1; // 使能通信
    // 发送命令（低位优先）
    for (i=0; i<8; i++) {
        DS1302_IO = Command & (0x01 << i); // 按位提取
        DS1302_SCLK = 1; // 上升沿写入
        DS1302_SCLK = 0; // 复位时钟
    }
    // 发送数据（同上）
    for (i=0; i<8; i++) {
        DS1302_IO = Data & (0x01 << i);
        DS1302_SCLK = 1;
        DS1302_SCLK = 0;
    }
    DS1302_CE = 0; // 结束通信
}

当我们需要读取DS1302中的数据时

unsigned char DS1302_ReadByte(unsigned char Command) {
    Command |= 0x01; // 转换为读指令（地址最低位置1）
    DS1302_CE = 1;
    // 发送命令（同上写操作）
    for (i=0; i<8; i++) { ... }

    // 读取数据
    for (i=0; i<8; i++) {
        DS1302_SCLK = 1; // 上升沿触发DS1302输出数据
        DS1302_SCLK = 0; // 下降沿读取数据
        if (DS1302_IO) Data |= (0x01 << i);
    }
    DS1302_CE = 0;
    DS1302_IO = 0; // 复位数据线
    return Data;
}

基于上面的DS1302读写数据的代码，我们可以写出一个设置初始时间与读取当前时间的代码

//时间数组，索引0~6分别为年、月、日、时、分、秒、星期
unsigned char DS1302_Time[]={25,3,12,15,59,55,3};
/**
  * @brief  DS1302设置时间，调用之后，DS1302_Time数组的数字会被设置到DS1302中
  * @param  无
  * @retval 无
  */
void DS1302_SetTime(void)
{
	DS1302_WriteByte(DS1302_WP,0x00);
	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);//十进制转BCD码后写入
	DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
	DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
	DS1302_WriteByte(DS1302_WP,0x80);
}

/**
  * @brief  DS1302读取时间，调用之后，DS1302中的数据会被读取到DS1302_Time数组中
  * @param  无
  * @retval 无
  */
void DS1302_ReadTime(void)
{
	unsigned char Temp;
	Temp=DS1302_ReadByte(DS1302_YEAR);
	DS1302_Time[0]=Temp/16*10+Temp%16;//BCD码转十进制后读取
	Temp=DS1302_ReadByte(DS1302_MONTH);
	DS1302_Time[1]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DATE);
	DS1302_Time[2]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_HOUR);
	DS1302_Time[3]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_MINUTE);
	DS1302_Time[4]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_SECOND);
	DS1302_Time[5]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DAY);
	DS1302_Time[6]=Temp/16*10+Temp%16;
}

10-1.DS1302时钟

结合之前接触的LCD1602模块，可以获得如下代码

//DS1302时钟
#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"

void main()
{
	LCD_Init();
	DS1302_Init();
	LCD_ShowString(1,1,"  -  -  ");//静态字符初始化显示
	LCD_ShowString(2,1,"  :  :  ");

	DS1302_SetTime();//设置时间

	while(1)
	{
		DS1302_ReadTime();//读取时间
		LCD_ShowNum(1,1,DS1302_Time[0],2);//显示年
		LCD_ShowNum(1,4,DS1302_Time[1],2);//显示月
		LCD_ShowNum(1,7,DS1302_Time[2],2);//显示日
		LCD_ShowNum(2,1,DS1302_Time[3],2);//显示时
		LCD_ShowNum(2,4,DS1302_Time[4],2);//显示分
		LCD_ShowNum(2,7,DS1302_Time[5],2);//显示秒
	}
}

10-2.DS1302可调时钟

10-1中的程序让我们能用51单片机去做一个简易时钟，但是它缺少调时功能，我们希望做一个拥有调时功能的时钟。
结合独立按键，我们对它的设想应该是这样的：
1.按下按键1，进入调时模式
2.按下按键2，更改调节位
3.按键3、4分别对应数字+和－
4.在调时模式中，修改的时间位应当进行闪烁

伪代码
检测按键1
如果按下，进入调时模式
再次按下，进入普通模式

调时模式每0.5s进入一次中断函数，将显示的数字变成空白；0.5s后，再次显示数字。

如此，我们有

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"
#include "Key.h"
#include "Timer0.h"

unsigned char KeyNum,MODE,TimeSetSelect,TimeSetFlashFlag;

void TimeShow(void)//时间显示功能
{
	DS1302_ReadTime();//读取时间
	LCD_ShowNum(1,1,DS1302_Time[0],2);//显示年
	LCD_ShowNum(1,4,DS1302_Time[1],2);//显示月
	LCD_ShowNum(1,7,DS1302_Time[2],2);//显示日
	LCD_ShowNum(2,1,DS1302_Time[3],2);//显示时
	LCD_ShowNum(2,4,DS1302_Time[4],2);//显示分
	LCD_ShowNum(2,7,DS1302_Time[5],2);//显示秒
}

void TimeSet(void)//时间设置功能
{
	if(KeyNum==2)//按键2按下
	{
		TimeSetSelect++;//设置选择位加1
		TimeSetSelect%=6;//越界清零
	}
	if(KeyNum==3)//按键3按下
	{
		DS1302_Time[TimeSetSelect]++;//时间设置位数值加1
		if(DS1302_Time[0]>99){DS1302_Time[0]=0;}//年越界判断
		if(DS1302_Time[1]>12){DS1302_Time[1]=1;}//月越界判断
		if( DS1302_Time[1]==1 || DS1302_Time[1]==3 || DS1302_Time[1]==5 || DS1302_Time[1]==7 ||
			DS1302_Time[1]==8 || DS1302_Time[1]==10 || DS1302_Time[1]==12)//日越界判断
		{
			if(DS1302_Time[2]>31){DS1302_Time[2]=1;}//大月
		}
		else if(DS1302_Time[1]==4 || DS1302_Time[1]==6 || DS1302_Time[1]==9 || DS1302_Time[1]==11)
		{
			if(DS1302_Time[2]>30){DS1302_Time[2]=1;}//小月
		}
		else if(DS1302_Time[1]==2)
		{
			if(DS1302_Time[0]%4==0)
			{
				if(DS1302_Time[2]>29){DS1302_Time[2]=1;}//闰年2月
			}
			else
			{
				if(DS1302_Time[2]>28){DS1302_Time[2]=1;}//平年2月
			}
		}
		if(DS1302_Time[3]>23){DS1302_Time[3]=0;}//时越界判断
		if(DS1302_Time[4]>59){DS1302_Time[4]=0;}//分越界判断
		if(DS1302_Time[5]>59){DS1302_Time[5]=0;}//秒越界判断
	}
	if(KeyNum==4)//按键3按下
	{
		DS1302_Time[TimeSetSelect]--;//时间设置位数值减1
		if(DS1302_Time[0]<0){DS1302_Time[0]=99;}//年越界判断
		if(DS1302_Time[1]<1){DS1302_Time[1]=12;}//月越界判断
		if( DS1302_Time[1]==1 || DS1302_Time[1]==3 || DS1302_Time[1]==5 || DS1302_Time[1]==7 ||
			DS1302_Time[1]==8 || DS1302_Time[1]==10 || DS1302_Time[1]==12)//日越界判断
		{
			if(DS1302_Time[2]<1){DS1302_Time[2]=31;}//大月
			if(DS1302_Time[2]>31){DS1302_Time[2]=1;}
		}
		else if(DS1302_Time[1]==4 || DS1302_Time[1]==6 || DS1302_Time[1]==9 || DS1302_Time[1]==11)
		{
			if(DS1302_Time[2]<1){DS1302_Time[2]=30;}//小月
			if(DS1302_Time[2]>30){DS1302_Time[2]=1;}
		}
		else if(DS1302_Time[1]==2)
		{
			if(DS1302_Time[0]%4==0)
			{
				if(DS1302_Time[2]<1){DS1302_Time[2]=29;}//闰年2月
				if(DS1302_Time[2]>29){DS1302_Time[2]=1;}
			}
			else
			{
				if(DS1302_Time[2]<1){DS1302_Time[2]=28;}//平年2月
				if(DS1302_Time[2]>28){DS1302_Time[2]=1;}
			}
		}
		if(DS1302_Time[3]<0){DS1302_Time[3]=23;}//时越界判断
		if(DS1302_Time[4]<0){DS1302_Time[4]=59;}//分越界判断
		if(DS1302_Time[5]<0){DS1302_Time[5]=59;}//秒越界判断
	}
	//更新显示，根据TimeSetSelect和TimeSetFlashFlag判断可完成闪烁功能
	if(TimeSetSelect==0 && TimeSetFlashFlag==1){LCD_ShowString(1,1,"  ");}
	else {LCD_ShowNum(1,1,DS1302_Time[0],2);}
	if(TimeSetSelect==1 && TimeSetFlashFlag==1){LCD_ShowString(1,4,"  ");}
	else {LCD_ShowNum(1,4,DS1302_Time[1],2);}
	if(TimeSetSelect==2 && TimeSetFlashFlag==1){LCD_ShowString(1,7,"  ");}
	else {LCD_ShowNum(1,7,DS1302_Time[2],2);}
	if(TimeSetSelect==3 && TimeSetFlashFlag==1){LCD_ShowString(2,1,"  ");}
	else {LCD_ShowNum(2,1,DS1302_Time[3],2);}
	if(TimeSetSelect==4 && TimeSetFlashFlag==1){LCD_ShowString(2,4,"  ");}
	else {LCD_ShowNum(2,4,DS1302_Time[4],2);}
	if(TimeSetSelect==5 && TimeSetFlashFlag==1){LCD_ShowString(2,7,"  ");}
	else {LCD_ShowNum(2,7,DS1302_Time[5],2);}
}

void main()
{
	LCD_Init();
	DS1302_Init();
	Timer0Init();
	LCD_ShowString(1,1,"  -  -  ");//静态字符初始化显示
	LCD_ShowString(2,1,"  :  :  ");

	DS1302_SetTime();//设置时间

	while(1)
	{
		KeyNum=Key();//读取键码
		if(KeyNum==1)//按键1按下
		{
			if(MODE==0){MODE=1;TimeSetSelect=0;}//功能切换
			else if(MODE==1){MODE=0;DS1302_SetTime();}
		}
		switch(MODE)//根据不同的功能执行不同的函数
		{
			case 0:TimeShow();break;
			case 1:TimeSet();break;
		}
	}
}

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=500)//每500ms进入一次
	{
		T0Count=0;
		TimeSetFlashFlag=!TimeSetFlashFlag;//闪烁标志位取反
	}
}

十一、蜂鸣器

蜂鸣器是一种将电信号转换为声音信号的器件，常用来产生设备的按键音、报警音等提示信号。蜂鸣器按驱动方式可分为有源蜂鸣器和无源蜂鸣器。有源蜂鸣器内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定。无源蜂鸣器内部不带振荡源，需要控制器提供振荡脉冲才可发声，调整提供振荡脉冲的频率，可发出不同频率的声音。51单片机上的蜂鸣器为无源蜂鸣器，我们可以通过程序，让它发出不同频率的声音。
在这里插入图片描述
在这里插入图片描述

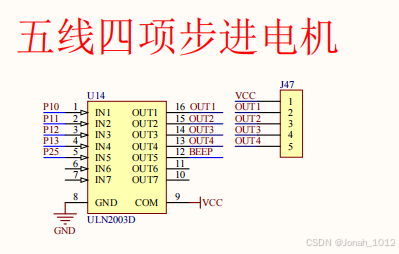

由原理图我们可以看出来，这个无源蜂鸣器是由一个五线四项步进电机控制的。这里我们不对ULN2003D进行太多介绍，我们只需要知道P2^5反向控制BEEP即可。
无源蜂鸣器的核心是一个压电陶瓷片（类似扬声器结构），它需要**外部交变信号（方波）**才能振动发声。其工作原理如下：
压电效应：当方波的高/低电平交替变化时，压电陶瓷片会反复弯曲形变，推动空气振动。
频率决定音调：方波的频率越高（周期越短），振动越快，音调越尖锐（例如1kHz频率对应人耳听到的“滴滴”声）。
因此我们可以写出这样的蜂鸣器模块代码

#include <REGX52.H>
#include <INTRINS.H>

//蜂鸣器端口：
sbit Buzzer=P1^5;

/**
  * @brief  蜂鸣器私有延时函数，延时500us
  * @param  无
  * @retval 无
  */
void Buzzer_Delay500us()		//@12.000MHz
{
	unsigned char i;

	_nop_();
	i = 247;
	while (--i);
}

/**
  * @brief  蜂鸣器发声
  * @param  ms 发声的时长，范围：0~32767
  * @retval 无
  */
void Buzzer_Time(unsigned int ms)
{
	unsigned int i;
	for(i=0;i<ms*2;i++)
	{
		Buzzer=!Buzzer;
		Buzzer_Delay500us();
	}
}

这是一个比较简单的代码，显然它让蜂鸣器播放1khz的声音

11-1.蜂鸣器播放提示音

有了上面的蜂鸣器模块代码，我们可以设计一个程序，读取独立按键键码，当有独立按键按下时，数码管显示键码且蜂鸣器报警

// 蜂鸣器播放提示音
#include <REGX52.H>
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Buzzer.h"

unsigned char KeyNum;

void main()
{
	Nixie(1,0);
	while(1)
	{
		KeyNum=Key();
		if(KeyNum)
		{
			Buzzer_Time(100);
			Nixie(1,KeyNum);
		}
	}
}

11-2.蜂鸣器播放音乐

上面的代码只能控制蜂鸣器播放固定频率的声音，想让它改变音调还是挺难的。
那么有没有办法改变它的音调让蜂鸣器播放音乐呢？
有的，兄弟，有的。

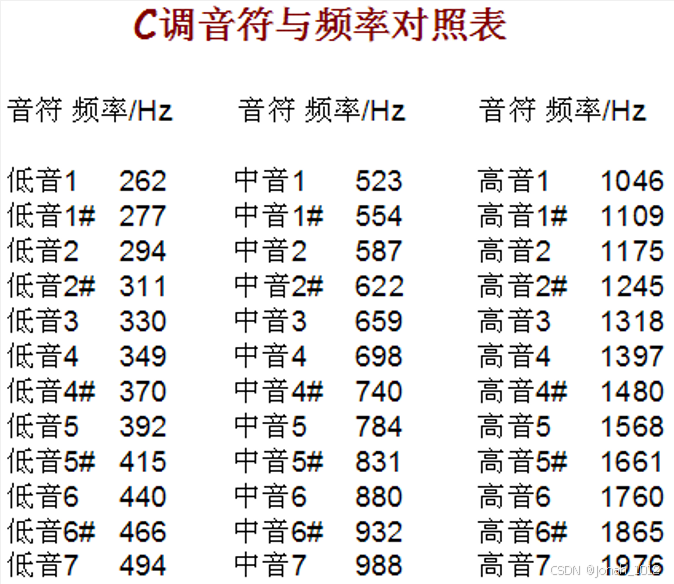

我们可以搞个定时器，在定时器里修改频率，播放某个音调时用Delay，然后关闭定时器，完成了音符之间的停顿后，再打开定时器改变频率。

//蜂鸣器播放音乐
#include <REGX52.H>
#include "Delay.h"
#include "Timer0.h"

//蜂鸣器端口定义
sbit Buzzer=P1^5;

//播放速度，值为四分音符的时长(ms)
#define SPEED	500

//音符与索引对应表，P：休止符，L：低音，M：中音，H：高音，下划线：升半音符号#
#define P	0
#define L1	1
#define L1_	2
#define L2	3
#define L2_	4
#define L3	5
#define L4	6
#define L4_	7
#define L5	8
#define L5_	9
#define L6	10
#define L6_	11
#define L7	12
#define M1	13
#define M1_	14
#define M2	15
#define M2_	16
#define M3	17
#define M4	18
#define M4_	19
#define M5	20
#define M5_	21
#define M6	22
#define M6_	23
#define M7	24
#define H1	25
#define H1_	26
#define H2	27
#define H2_	28
#define H3	29
#define H4	30
#define H4_	31
#define H5	32
#define H5_	33
#define H6	34
#define H6_	35
#define H7	36

//索引与频率对照表
unsigned int FreqTable[]={
	0,
	63628,63731,63835,63928,64021,64103,64185,64260,64331,64400,64463,64528,
	64580,64633,64684,64732,64777,64820,64860,64898,64934,64968,65000,65030,
	65058,65085,65110,65134,65157,65178,65198,65217,65235,65252,65268,65283,
};

//乐谱
unsigned char code Music[]={
	//音符,时值,

	//1
	P,	4,
	P,	4,
	P,	4,
	M6,	2,
	M7,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	//2
	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	M5,	4+4+4,
	M3,	4,

	M4,	4+2,
	M3,	2,
	M4,	4,
	H1,	4,

	//3
	M3,	4+4,
	P,	2,
	H1,	2,
	H1,	2,
	H1,	2,

	M7,	4+2,
	M4_,2,
	M4_,4,
	M7,	4,

	M7,	8,
	P,	4,
	M6,	2,
	M7,	2,

	//4
	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	//5
	M5,	4+4+4,
	M2,	2,
	M3,	2,

	M4,	4,
	H1,	2,
	M7,	2+2,
	H1,	2+4,

	H2,	2,
	H2,	2,
	H3,	2,
	H1,	2+4+4,

	//6
	H1,	2,
	M7,	2,
	M6,	2,
	M6,	2,
	M7,	4,
	M5_,4,


	M6,	4+4+4,
	H1,	2,
	H2,	2,

	H3,	4+2,
	H2,	2,
	H3,	4,
	H5,	4,

	//7
	H2,	4+4+4,
	M5,	2,
	M5,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	H3,	4+4+4+4,

	//8
	M6,	2,
	M7,	2,
	H1,	4,
	M7,	4,
	H2,	2,
	H2,	2,

	H1,	4+2,
	M5,	2+4+4,

	H4,	4,
	H3,	4,
	H3,	4,
	H1,	4,

	//9
	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4,
	H5,	4,

	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	//10
	H2,	4,
	H1,	2,
	H2,	2,
	H2,	4,
	H5,	4,

	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4+4,

	//11
	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	H2,	4,
	H1,	2,
	H2,	2+4,
	M7,	4,

	M6,	4+4+4,
	P,	4,

	0xFF	//终止标志
};

unsigned char FreqSelect,MusicSelect;

void main()
{
	Timer0Init();
	while(1)
	{
		if(Music[MusicSelect]!=0xFF)	//如果不是停止标志位
		{
			FreqSelect=Music[MusicSelect];	//选择音符对应的频率
			MusicSelect++;
			Delay(SPEED/4*Music[MusicSelect]);	//选择音符对应的时值
			MusicSelect++;
			TR0=0;
			Delay(5);	//音符间短暂停顿
			TR0=1;
		}
		else	//如果是停止标志位
		{
			TR0=0;
			while(1);
		}
	}
}

void Timer0_Routine() interrupt 1
{
	if(FreqTable[FreqSelect])	//如果不是休止符
	{
		/*取对应频率值的重装载值到定时器*/
		TL0 = FreqTable[FreqSelect]%256;		//设置定时初值
		TH0 = FreqTable[FreqSelect]/256;		//设置定时初值
		Buzzer=!Buzzer;	//翻转蜂鸣器IO口
	}
}

上面的代码播放的音乐是天空之城，感兴趣的朋友可以烧录到板子上试一下
乐谱的制作可以参考这张图
在这里插入图片描述
/
/
/
/
/
作者是第一次在CSDN上分享学习内容，写的不好请多多包涵。
欢迎大家在评论区和作者讨论。
码字不易，求各位看官点个关注~

Jonah_1012
关注
基于51单片机的多功能电子万年历设计（LCD12864+DS1302+DS18B20)
朽木自雕i的博客
12-03 2万+
文章目录摘 要1 概论1.1 万年历发展背景1.2 国内外现状、发展2 系统基本方案选择和论证2.1 单片机芯片的选择方案和论证2.2 显示模块的选择方案和论证2.3 时钟芯片的选择方案和论证2.4 温度传感器的选择方案和论证2.5 电路设计最终方案确定3 系统硬件电路设计3.1 系统功能模块划分及整体电路图3.2 各单元模块功能分析及模块电路设计3.2.1 时钟模块3.2.2 温度模块3.2.3 显示模块3.2.4 独立键盘模块3.2.5 蜂鸣器模块4 系统软件设计4.1 万年历软件系统的流程图5 测试结
【51单片机】独立按键实现LED数码管点亮
2301_79762773的博客
12-23 4752
本篇文章通过51单片机控制LED数码管的显示，使用独立按键增加数值、减小数值和重置数值。
51单片机—LED点阵屏学习（普中开发板）
purple_xiaohan的博客
03-11 2552
对于LED 点阵屏原理的理解
普中51单片机教程-8.LED点阵屏
m0_68839913的博客
02-18 2138
本文介绍普中51单片机的有关LED点阵屏的相关知识，以及一些具体的应用示例
普中51单片机：LED点阵屏组成结构及实现方法详解（九）
墨辰JC的博客
07-19 1307
LED点阵屏是一种由多个LED（发光二极管）组成的显示设备，通过控制每个LED的亮灭来实现图像和文字的显示。常见的LED点阵屏规格有8x8、16x16等，本文以16x16点阵屏为例进行讲解。根据颜色的不同，LED点阵屏可以分为单色、双色和全彩三种类型，分别适用于不同的应用场景。本次采用的时候16*16LED点阵屏作为演示，所以需要用到级联，级联工作原理与单独595芯片类似，主要分为四个步骤： 1. 数据输入：数据通过串行输入引脚（SER）输入到第一个74HC595芯片的移位寄存器中。每个时钟脉冲（SCK）的
基于普中实验板 51单片机 led点阵贪吃蛇
06-15
基于普中实验板 51单片机 led点阵贪吃蛇，初学者单片机的可以参考下
基于51单片机的贪吃蛇小程序（8*8LED点阵实现）by_jy
weixin_44221517的博客
05-02 7759
** 基于51单片机的贪吃蛇小程序（8*8LED点阵实现）by_jy ** 一直很想写一个贪吃蛇的小程序，这两天终于抽空完成了，这里把我的思路分享给大家，仅供参考！ 代码如下： 先放段主函数压压惊 void main() { x_s[0] = 2; //初始化三个点 y_s[0] = 3; x_s[1] = 3; y_s[1] = 3; x_s[2] = 4; y_s[2]...
电子设计大赛-基于单片机设计点阵电子显示屏
06-20
- **硬件设计**: 包括AT89S52单片机最小系统的设计、温度测量模块、时钟模块、键盘模块、LED点阵显示模块等。 - **软件设计**: 包括主程序流程、扫描子程序、时间程序、PC机串口通讯程序、亮度调节程序、温度程序等...
ds1302时钟代码及仿真电路
09-26
在电子设计领域，DS1302是一款常用的实时时钟（RTC）芯片，常与微控制器如AT89C51配合使用，构建各种时钟系统。本项目中，我们探讨的是一个基于DS1302和AT89C51的LED时钟设计，它实现了24小时制的时间显示、日期调整...
51单片机控制DS1302时钟与LCD1602显示技术实现
资源摘要信息:"该资源为一个使用DS1302实时时钟芯片与LCD1602液晶显示屏结合，由51单片机控制的简易时钟项目。该项目允许用户通过按键来设置当前的时间，并通过LCD1602显示屏展示时间信息。本文将详细解析DS1302时钟...
单片机学习笔记 9. 8×8LED点阵屏
u014087103的博客
11-22 859
单片机学习笔记 9. 8×8LED点阵屏_显示中文汉字
毕业设计 基于51单片机控制LED点阵显示器的设计
Nueve_Y的博客
11-08 2635
序 🔥 毕业设计和毕业答辩的要求和难度不断提升，传统的毕设题目缺少创新和亮点，往往达不到毕业答辩的要求，这两年不断有学弟学妹告诉学长自己做的项目系统达不到老师的要求。 为了大家能够顺利以及最少的精力通过毕设，学长分享优质毕业设计项目，今天要分享的是：基于51单片机控制LED点阵显示器的设计设计一个室内用32×16点阵LED图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰。图形或文字显示有静止、移入移出等显示方式。从理论上说，不论图形还是文字，只
基于51单片机的LED点阵显示屏设计
m0_73757052的博客
01-15 5000
一、设计任务与要求1.点阵大小：16*322.可显示中英文及ASCII码3.具有水平、垂直等多种移动显示功能4.可通过上位机串口修改显示内容。
江科大51单片机笔记【10】DS1302时钟&可调时钟（下）
最新发布
2301_80195807的博客
03-04 1449
先定义地址因为写入和读取的地址前7位都是一样的，只有最低位是01之分，这里我们只定义写入的地址，只需要在读的函数里给Command即命令字的最低位置1，这样就不用再重新定义读取的地址了下面是完整代码记得要在.h文件里说明这里再说一电，声明外部变量时前面必须加extern，数组和函数可以不加因为前面会自带//重新对端口定义名字//Command是命令字for(i=0;i<8;i<8;i<8;i++)
51单片机实例6——用定时器T0中断控制1位LED秒闪烁
m0_63445811的博客
07-09 5719
51单片机实例6——用定时器T0中断控制1位LED秒闪烁
DS1302学习
m0_57094966的博客
06-16 1133
DS1302时钟程序
51单片机控制LED灯显示模式
oemmm的博客
11-21 8429
1．在交通灯控制系统的基础上修改硬件电路 2．AT89C51单片机的P1口接8个独立按键，P0口接8个LED灯，led等的上拉电阻改用排阻，设计硬件电路。 3．编写程序，实现基本要求：当P1.0键按下后P0.0灯亮， P1.1键按下后P0.0～P1.1灯亮, P1.2键按下后P0.0～P1.2灯亮，以此类推， P1.7键按下后P0.0～P1.7灯亮 4．进一步发挥，按如下规则显示，或自己制定显示规则。（另一程序） 当key0 按下时，LED等全亮 当key1 按下时，后四个LED灯亮 当key2 按下时，前
【51单片机】点亮LED灯(四种形式)
热门推荐
"謓泽"正在路上朝着"攻城狮"方向"前进四"!
10-21 4万+
中文名：发光二极管。 英文名：Light Emitting Diode。 简称：LED。 应用：LED显示屏、交通信号灯、广告灯、液晶屏背光源等。 特点：节能是LED灯最突出的特点、环保、跟其它的灯光源相比之下，LED灯会更加"干净"(干净不是指的是表面，而是这个LED灯它其实是属于一种冷光源)、响应速度快等。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
