51单片机实战训练——红外遥控电子密码锁（含项目源码）

开发软件：Keil4（编写程序）、STC-ISP（烧录下载）
目标效果：用户可以通过红外遥控器上的数字输入密码（0-9）。密码输入正确，驱动舵机旋转90°（模拟门锁开启）；密码错误则蜂鸣器发出警报。

一、HS0038红外接收模块

在51单片机模块学习中，我们对HS0038红外接收模块已经有了一定的了解，在这里我们做一个更加全面的学习。

1-1.HS0038基本参数

  • 工作电压：2.7V ~ 5.5V（兼容3.3V和5V系统）
  • 载波频率：中心频率38kHz（允许偏差±1kHz，如37kHz~39kHz）
  • 接收距离：典型值约10米（实际受环境光、发射功率影响）
  • 输出信号：数字信号（低电平有效），无信号时输出高电平，接收到信号时输出低电平脉冲。
  • 引脚定义：3个引脚，通常从左到右依次为OUT/GND/VCC（不同厂家可能引脚顺序不同，需以实际模块标注为准）

1-2.工作原理

1-2-1.HS0038硬件工作流程
  1. 信号接收：HS0038 持续接收环境中的红外信号，通过内部电路滤除非38kHz的干扰信号。当检测到38kHz调制的红外信号（如遥控器按键按下）时，其OUT引脚输出低电平脉冲。
  2. 信号输出特性：无信号时OUT引脚保持高电平。有信号时OUT引脚输出与调制信号反相的低电平波形（如NEC协议信号）。
1-2-2.结合代码讲解HS0038工作流程

1. 初始化
IR_Init() 调用 Timer0_Init() 和 Int0_Init()：

  • 定时器0：用于精确测量脉冲时间间隔。
  • 外部中断0：配置为下降沿触发（IT0=1），当HS0038的OUT引脚电平从高变低时触发中断。

2. 中断触发与状态机控制

  • 中断入口：红外信号到来时，HS0038的OUT引脚产生下降沿，触发 Int0_Routine() 中断函数。

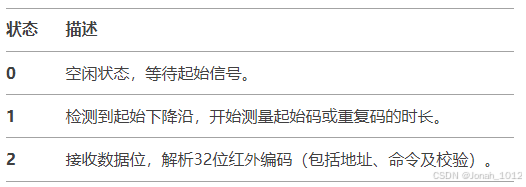

  • 通过状态机（IR_State） 分阶段处理信号。

在这里插入图片描述

3. 时间测量与协议解析

  • 定时器关键作用

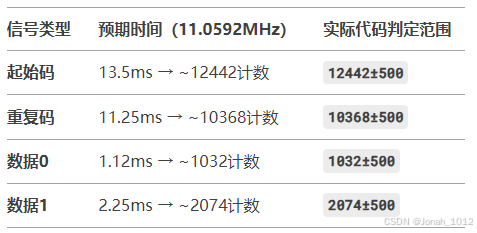

    使用定时器0记录相邻两个下降沿之间的时间（单位：定时器计数），用于判断信号类型：
    在这里插入图片描述
  • 数据位存储
    通过 IR_Data[4] 数组存储32位数据（4字节）：
    字节0：地址码
    字节1：地址码反码（校验用）
    字节2：命令码
    字节3：命令码反码（校验用）

4. 数据验证与应用

  • 校验逻辑：检查地址和命令的反码是否正确
  • 用户接口：通过 IR_GetDataFlag() 和 IR_GetCommand() 等函数获取解码后的地址和命令。

二、SG90舵机模块

SG90 是一款常见的微型舵机（伺服电机），广泛应用于机器人、遥控模型、DIY项目等场景。

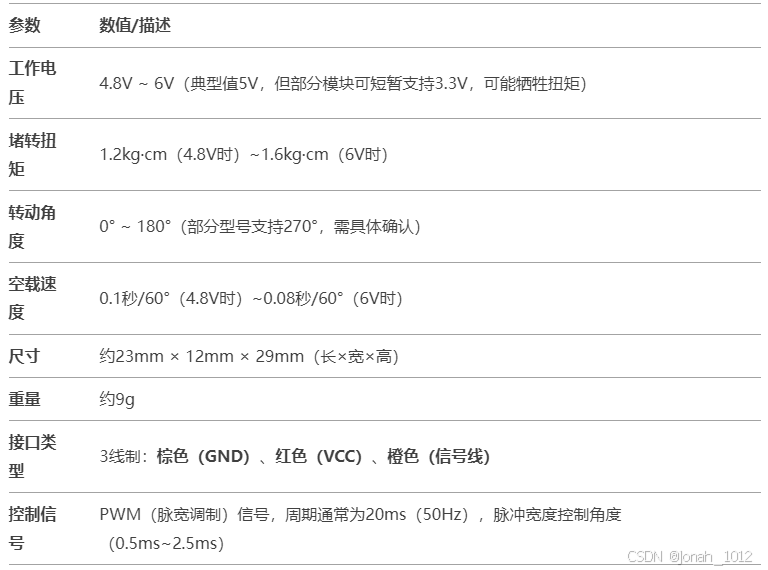

2-1.基本参数

在这里插入图片描述

2-2.工作原理

2-2-1.内部结构

SG90舵机内部包含以下核心组件：

  • 直流电机：提供动力。
  • 减速齿轮组：降低转速并增加扭矩。
  • 电位器（位置传感器）：检测输出轴角度，形成闭环反馈。
  • 控制电路：接收PWM信号并驱动电机转动至目标角度。
2-2-2.控制逻辑

  • PWM信号解析：
    舵机通过信号线接收PWM信号，其脉冲宽度决定目标角度：

  • 0.5ms脉冲 → 对应0°位置。

  • 1.5ms脉冲 → 对应90°中间位置。

  • 2.5ms脉冲 → 对应180°位置。

  • 闭环控制：

  • 控制电路将PWM脉冲宽度转换为目标角度。

  • 电位器实时检测输出轴的实际角度

  • 控制电路比较目标角度与实际角度，驱动电机转动直至两者一致（误差趋近于零）。

2-2-3.运动流程
PWM信号输入 → 控制电路解码目标角度 → 电机转动 → 齿轮减速 → 输出轴转动
                ↑反馈调整↓
              电位器检测当前角度
2-2-4.代码测试

在这里我们不妨写一个代码，实现以下的功能：按下独立按键1（模拟输入正确密码），舵机旋转90°（开锁），五秒后舵机复位。

#include <reg52.h>
#include <intrins.h>

sbit Servo_PWM = P1^0;  // 舵机信号线接P1.0
sbit Key1 = P3^1;       // 独立按键1接P3.1

unsigned int PWM_Count = 0;     // PWM周期计数器
unsigned char PWM_Duty = 11;    // 初始占空比（对应0°）
bit Key_Pressed = 0;            // 按键按下标志
unsigned int Delay_Cnt = 0;     // 延时计数器

/* 定时器0初始化（用于PWM生成） */
void Timer0_Init() {
    TMOD &= 0xF0;     // 设置定时器模式为模式1（16位）
    TMOD |= 0x01;
    // 11.0592MHz下，定时器每加1耗时1.085us
    // 目标中断周期：50us → 计数值 = 50 / 1.085 ≈ 46
    TH0 = (65536 - 46) / 256;  // 重装初值
    TL0 = (65536 - 46) % 256;
    ET0 = 1;          // 允许定时器0中断
    EA = 1;           // 开启总中断
    TR0 = 1;          // 启动定时器0
}

/* 定时器0中断服务函数 */
void Timer0_ISR() interrupt 1 {
    TH0 = (65536 - 46) / 256;  // 重装初值
    TL0 = (65536 - 46) % 256;

    PWM_Count++;
    if (PWM_Count <= PWM_Duty) {
        Servo_PWM = 1;   // 高电平阶段
    } else {
        Servo_PWM = 0;   // 低电平阶段
    }
    // 20ms周期计算：50us * 400 = 20ms
    if (PWM_Count >= 400) {
        PWM_Count = 0;
    }
}

/* 定时器1初始化（用于精确延时） */
void Timer1_Init() {
    TMOD &= 0x0F;     // 设置定时器模式为模式1（16位）
    TMOD |= 0x10;
    // 11.0592MHz下，50ms中断一次
    // 计数值 = 50000us / 1.085us ≈ 46082
    TH1 = (65536 - 46082) / 256;
    TL1 = (65536 - 46082) % 256;
    ET1 = 1;          // 允许定时器1中断
    TR1 = 1;          // 启动定时器1
}

/* 定时器1中断服务函数（50ms触发一次） */
void Timer1_ISR() interrupt 3 {
    static unsigned int sec_cnt = 0;
    TH1 = (65536 - 46082) / 256;  // 重装初值
    TL1 = (65536 - 46082) % 256;

    sec_cnt++;
    if (sec_cnt >= 100) {  // 100*50ms = 5秒
        // 5秒到，恢复舵机角度
        PWM_Duty = 11;      // 返回0°
        sec_cnt = 0;
        Key_Pressed = 0;    // 清除按键标志
    }
}

/* 按键消抖延时（粗略延时） */
void DelayMs(unsigned int ms) {
    unsigned int i, j;
    // 11.0592MHz下，调整为约1ms延时
    for (i = ms; i > 0; i--)
        for (j = 120; j > 0; j--); // 调整循环次数
}

/* 主函数 */
void main() {
    Timer0_Init();  // 初始化定时器0（PWM）
    Timer1_Init();  // 初始化定时器1（延时）

    while (1) {
        // 检测按键1是否按下（带消抖）
        if (Key1 == 0) {
            DelayMs(10);          // 消抖延时
            if (Key1 == 0) {       // 确认按键按下
                Key_Pressed = 1;  // 标记按键已按下
                PWM_Duty = 33;    // 设置舵机为90°（1.5ms高电平）
                TR1 = 1;          // 启动定时器1开始5秒计时
            }
            while (!Key1);        // 等待按键释放
        }
    }
}

整合了一下，舵机模块代码如下

//SG90.c
#include <reg52.h>
#include <intrins.h>

sbit Servo_PWM = P1^0;
unsigned char PWM_Duty = 10;     // 默认初始位置（90度）
unsigned char Init_Duty = 10;    // 可根据需要调整

/* 角度转占空比 */
unsigned char AngleToDuty(unsigned char angle) {
    if(angle > 180) angle = 180;
    return 10 + (angle * 40) / 180; // 0.5ms~2.5ms对应10~50
}

/* 简化版角度控制 */
void SG90_rotate(unsigned char angle) {
    PWM_Duty = AngleToDuty(angle);
}

/* 定时器0中断（保持PWM生成） */
void Timer0_ISR() interrupt 1 {
    static unsigned int pwm_counter = 0;
    TH0 = (65536 - 50) >> 8;  // 50us中断
    TL0 = (65536 - 50) & 0xFF;

    if(++pwm_counter >= 400) pwm_counter = 0; // 20ms周期
    Servo_PWM = (pwm_counter < PWM_Duty) ? 1 : 0;
}

/* 高精度阻塞延时 */
void SG90_Delay(unsigned int ms) {
    unsigned int i, j;
    for(i=0; i<ms; i++) {
        for(j=0; j<112; j++) {  // 11.0592MHz校准值
            _nop_();
        }
    }
}

/* 系统初始化 */
void System_Init() {
    EA = 1;
    TMOD = 0x01;  // 定时器0模式1
    TH0 = (65536 - 50) >> 8;
    TL0 = (65536 - 50) & 0xFF;
    ET0 = 1;
    TR0 = 1;
}

因为单片机上定时器资源紧张，我这里去掉了一个负责舵机回位的定时器，换用Delay

主函数中只要按照初始化-舵机转动-舵机延时-舵机转动的步骤就可以驱动舵机了

三、实操步骤

3-1.LCD屏幕设计

计划一行一列显示Password:，二行二列显示红外遥控对应数字；密码输入完毕后点击确认进行判断，如果和Password一致，则清空第二行，密码错误则在第一行第11列开始闪烁Error！

3-2.红外遥控接收数字调试

结合51单片机模块学习中有关红外遥控的内容，我们可以写出以下代码

#include <REGX52.H>
#include "SG90.h"
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"

unsigned char location=0;
unsigned char Address;
unsigned char Command;

void main() {
    LCD_Init();
	LCD_ShowString(1,1,"Password:");
	IR_Init();
    while(1)
	{
      if(IR_GetDataFlag() )	//如果收到数据帧或者收到连发帧
		{
			Address=IR_GetAddress();		//获取遥控器地址码
			Command=IR_GetCommand();		//获取遥控器命令码
			switch(Command)
			{
				case IR_1:location++;LCD_ShowNum(2,location,1,1);break;
				case IR_2:location++;LCD_ShowNum(2,location,2,1);break;
				case IR_3:location++;LCD_ShowNum(2,location,3,1);break;
				case IR_4:location++;LCD_ShowNum(2,location,4,1);break;
				case IR_5:location++;LCD_ShowNum(2,location,5,1);break;
				case IR_6:location++;LCD_ShowNum(2,location,6,1);break;
				case IR_7:location++;LCD_ShowNum(2,location,7,1);break;
				case IR_8:location++;LCD_ShowNum(2,location,8,1);break;
				case IR_9:location++;LCD_ShowNum(2,location,9,1);break;
				case IR_0:location++;LCD_ShowNum(2,location,0,1);break;
			}
		}

    }
}

这串代码实现了基本的输入密码展示。

3-3.设定密码并进行确认

#include <REGX52.H>
#include "SG90.h"
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"

unsigned char location=0;
unsigned char Address;
unsigned char Command;
unsigned char password=0;
unsigned char PW=1012;//设定密码

void main() {

    LCD_Init();
	LCD_ShowString(1,1,"Password:");
	IR_Init();

    while(1)
	{
      if(IR_GetDataFlag() )	//如果收到数据帧或者收到连发帧
		{
			Address=IR_GetAddress();		//获取遥控器地址码
			Command=IR_GetCommand();		//获取遥控器命令码

			switch(Command)
			{
				case IR_1:password=password*10+1;location++;LCD_ShowNum(2,location,1,1);break;
				case IR_2:password=password*10+2;location++;LCD_ShowNum(2,location,2,1);break;
				case IR_3:password=password*10+3;location++;LCD_ShowNum(2,location,3,1);break;
				case IR_4:password=password*10+4;location++;LCD_ShowNum(2,location,4,1);break;
				case IR_5:password=password*10+5;location++;LCD_ShowNum(2,location,5,1);break;
				case IR_6:password=password*10+6;location++;LCD_ShowNum(2,location,6,1);break;
				case IR_7:password=password*10+7;location++;LCD_ShowNum(2,location,7,1);break;
				case IR_8:password=password*10+8;location++;LCD_ShowNum(2,location,8,1);break;
				case IR_9:password=password*10+9;location++;LCD_ShowNum(2,location,9,1);break;
				case IR_0:password=password*10+0;location++;LCD_ShowNum(2,location,0,1);break;
				case IR_USD:if(password==PW){LCD_ShowString(2,1,"                ");location=0;password=0;}
							else{LCD_ShowString(1,11,"ERROR!");Delay(3000);location=0;LCD_ShowString(1,11,"      ");LCD_ShowString(2,1,"                ");password=0;}	break;
			}
		}

    }
}

注意到上述密码有个限制，即密码开头必须是1-9，不可以是0.
怎么改进呢？我们可以设定密码为字符串，感兴趣的同学可以自己动手试一试

3-4.密码输入正确时，舵机工作

#include <REGX52.H>
#include "SG90.h"
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"


unsigned char location=0;
unsigned char Address;
unsigned char Command;
unsigned int password=0;
unsigned int PW=1012;


void main()
{
    LCD_Init();
	LCD_ShowString(1,1,"Password:");
	IR_Init();
	System_Init();

    while(1)
	{
      if(IR_GetDataFlag() )	//如果收到数据帧或者收到连发帧
		{
			Address=IR_GetAddress();		//获取遥控器地址码
			Command=IR_GetCommand();		//获取遥控器命令码

			switch(Command)
			{
				case IR_1:password=password*10+1;LCD_ShowNum(2,++location,1,1);break;
				case IR_2:password=password*10+2;LCD_ShowNum(2,++location,2,1);break;
				case IR_3:password=password*10+3;LCD_ShowNum(2,++location,3,1);break;
				case IR_4:password=password*10+4;LCD_ShowNum(2,++location,4,1);break;
				case IR_5:password=password*10+5;LCD_ShowNum(2,++location,5,1);break;
				case IR_6:password=password*10+6;LCD_ShowNum(2,++location,6,1);break;
				case IR_7:password=password*10+7;LCD_ShowNum(2,++location,7,1);break;
				case IR_8:password=password*10+8;LCD_ShowNum(2,++location,8,1);break;
				case IR_9:password=password*10+9;LCD_ShowNum(2,++location,9,1);break;
				case IR_0:password=password*10+0;LCD_ShowNum(2,++location,0,1);break;
				case IR_USD:if(password==PW)
							{LCD_ShowString(1,11,"OPEN! ");
							LCD_ShowString(2,1,"                ");
							SG90_rotate(0);  // 舵机动作
                            Delay(1000);
                            SG90_rotate(90);
							}
							else
							{LCD_ShowString(1,11,"ERROR!");
							LCD_ShowString(2,1,"                ");
							Delay(3000);
							}
							LCD_ShowString(1,11,"      ");LCD_ShowString(2,1,"                ");
							location=0;password=0;
							break;
			}
		}


	}
}

写到这里时，会发现舵机并不能很好的运动。用单片机的IO口给舵机供电还是太勉强了，给舵机单独供电效果更佳。

四、拓展提高

完成第三章后，我们的红外遥控电子密码锁已经可以工作了。但它还有许多可提升的地方

4-1.显示优化（报错时闪烁、不显示正在输入的密码）

#include <REGX52.H>
#include "SG90.h"
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"


unsigned char location=0;
unsigned char i;
unsigned char Command;
unsigned int password=0;
unsigned int PW=1012;


void main()
{
    LCD_Init();
	LCD_ShowString(1,1,"Password:");
	IR_Init();
	System_Init();

    while(1)
	{
      if(IR_GetDataFlag() )	//如果收到数据帧或者收到连发帧
		{

			Command=IR_GetCommand();		//获取遥控器命令码

			switch(Command)
			{
				case IR_1:password=password*10+1;LCD_ShowString(2,++location,"*");break;
				case IR_2:password=password*10+2;LCD_ShowString(2,++location,"*");break;
				case IR_3:password=password*10+3;LCD_ShowString(2,++location,"*");break;
				case IR_4:password=password*10+4;LCD_ShowString(2,++location,"*");break;
				case IR_5:password=password*10+5;LCD_ShowString(2,++location,"*");break;
				case IR_6:password=password*10+6;LCD_ShowString(2,++location,"*");break;
				case IR_7:password=password*10+7;LCD_ShowString(2,++location,"*");break;
				case IR_8:password=password*10+8;LCD_ShowString(2,++location,"*");break;
				case IR_9:password=password*10+9;LCD_ShowString(2,++location,"*");break;
				case IR_0:password=password*10+0;LCD_ShowString(2,++location,"*");break;
				case IR_USD:if(password==PW)
							{LCD_ShowString(1,11,"OPEN! ");
							LCD_ShowString(2,1,"                ");
							SG90_rotate(0);  // 舵机动作
                            Delay(1000);
                            SG90_rotate(90);
							}
							else
							{
							LCD_ShowString(2,1,"                ");
							for(i=0;i<3;i++){LCD_ShowString(1,11,"ERROR!");Delay(500);LCD_ShowString(1,11,"      ");Delay(500);}
							}
							LCD_ShowString(1,11,"      ");LCD_ShowString(2,1,"                ");
							location=0;password=0;
							break;
			}
		}


	}
}

4-2.密码输入时退位

有时密码输入错误，我们需要删除刚刚输入的那位密码，我们可以用以下代码实现

#include <REGX52.H>
#include "SG90.h"
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"


unsigned char location=0;
unsigned char i;
unsigned char Command;
unsigned int password=0;
unsigned int PW=1012;


void main()
{
    LCD_Init();
	LCD_ShowString(1,1,"Password:");
	IR_Init();
	System_Init();

    while(1)
	{
      if(IR_GetDataFlag() )	//如果收到数据帧或者收到连发帧
		{

			Command=IR_GetCommand();		//获取遥控器命令码

			if(Command==IR_1)
			{
				password=password*10+1;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_2)
			{
				password=password*10+2;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_3)
			{
				password=password*10+3;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_4)
			{
				password=password*10+4;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_5)
			{
				password=password*10+5;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_6)
			{
				password=password*10+6;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_7)
			{
				password=password*10+7;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_8)
			{
				password=password*10+8;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_9)
			{
				password=password*10+9;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_0)
			{
				password=password*10+0;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_USD)
			{
				if(password==PW)
				{
					LCD_ShowString(1,11,"OPEN! ");
					LCD_ShowString(2,1,"                ");
					SG90_rotate(0);  // 舵机动作
                    Delay(1000);
                    SG90_rotate(90);
				}
				else
				{
					LCD_ShowString(2,1,"                ");
					for(i=0;i<3;i++)
					{
					LCD_ShowString(1,11,"ERROR!");
					Delay(500);
					LCD_ShowString(1,11,"      ");
					Delay(500);
					}
				}
				LCD_ShowString(1,11,"      ");
				LCD_ShowString(2,1,"                ");
				location=0;
				password=0;
			}
			if(Command==IR_RPT)
			{
				LCD_ShowString(2,location," ");
				password=password/10;
				location--;
			}

		}


	}
}

4-3.修改密码

我们再添加一个修改密码锁密码

#include <REGX52.H>
#include "SG90.h"
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"

unsigned char mode=0;
unsigned char location=0;
unsigned char i;
unsigned char Command;
unsigned int password=0;
unsigned int PW=1012;


void main()
{
    LCD_Init();
	LCD_ShowString(1,1,"Password:");
	IR_Init();
	System_Init();

    while(1)
	{
      if(IR_GetDataFlag()&&mode==0 )	//输入密码
		{

			Command=IR_GetCommand();

			if(Command==IR_1)
			{
				password=password*10+1;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_2)
			{
				password=password*10+2;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_3)
			{
				password=password*10+3;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_4)
			{
				password=password*10+4;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_5)
			{
				password=password*10+5;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_6)
			{
				password=password*10+6;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_7)
			{
				password=password*10+7;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_8)
			{
				password=password*10+8;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_9)
			{
				password=password*10+9;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_0)
			{
				password=password*10+0;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_USD)
			{
				if(password==PW)
				{
					LCD_ShowString(1,11,"OPEN! ");
					LCD_ShowString(2,1,"                ");
					SG90_rotate(0);  // 舵机动作
                    Delay(1000);
                    SG90_rotate(90);
				}
				else
				{
					LCD_ShowString(2,1,"                ");
					for(i=0;i<3;i++)
					{
					LCD_ShowString(1,11,"ERROR!");
					Delay(500);
					LCD_ShowString(1,11,"      ");
					Delay(500);
					}
				}
				LCD_ShowString(1,11,"      ");
				LCD_ShowString(2,1,"                ");
				location=0;
				password=0;
			}
			if(Command==IR_RPT)
			{
				LCD_ShowString(2,location," ");
				password=password/10;
				location--;
			}
			if(Command==IR_EQ)
			{
				LCD_ShowString(1,1,"PW test         ");
				LCD_ShowString(2,1,"                ");
				location=0;
				password=0;
				mode=1;
			}

		}
		if(IR_GetDataFlag()&&mode==1 )//修改密码前确认密码
		{

			Command=IR_GetCommand();

			if(Command==IR_1)
			{
				password=password*10+1;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_2)
			{
				password=password*10+2;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_3)
			{
				password=password*10+3;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_4)
			{
				password=password*10+4;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_5)
			{
				password=password*10+5;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_6)
			{
				password=password*10+6;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_7)
			{
				password=password*10+7;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_8)
			{
				password=password*10+8;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_9)
			{
				password=password*10+9;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_0)
			{
				password=password*10+0;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_USD)
			{
				if(password==PW)
				{
					LCD_ShowString(1,1,"New Password");
					LCD_ShowString(2,1,"                ");
					PW=0;
					mode++;
				}
				else
				{
					LCD_ShowString(1,1,"Password:");
					LCD_ShowString(2,1,"                ");
					mode--;
				}

				LCD_ShowString(2,1,"                ");
				location=0;
				password=0;
			}
			if(Command==IR_RPT)
			{
				LCD_ShowString(2,location," ");
				password=password/10;
				location--;
			}
		}

	if(IR_GetDataFlag()&&mode==2 )	//输入新密码
		{

			Command=IR_GetCommand();		//获取遥控器命令码

			if(Command==IR_1)
			{
				PW=PW*10+1;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_2)
			{
				PW=PW*10+2;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_3)
			{
				PW=PW*10+3;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_4)
			{
				PW=PW*10+4;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_5)
			{
				PW=PW*10+5;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_6)
			{
				PW=PW*10+6;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_7)
			{
				PW=PW*10+7;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_8)
			{
				PW=PW*10+8;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_9)
			{
				PW=PW*10+9;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_0)
			{
				PW=PW*10+0;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_USD)
			{
				for(i=0;i<3;i++)
					{
					LCD_ShowString(1,13,"OK!");
					Delay(500);
					LCD_ShowString(1,13,"      ");
					Delay(500);
					}
				LCD_ShowString(1,1,"Password:   ");
				LCD_ShowString(2,1,"                ");
				location=0;
				password=0;
				mode=0;
			}
			if(Command==IR_RPT)
			{
				LCD_ShowString(2,location," ");
				PW=PW/10;
				location--;
			}
		}

	}
}

4-4.蜂鸣器报警

我们再添加一下蜂鸣器报警部分

#include <REGX52.H>
#include "SG90.h"
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"
#include "Buzzer.h"

unsigned char mode=0;
unsigned char location=0;
unsigned char i;
unsigned char Command;
unsigned int password=0;
unsigned int PW=1012;


void main()
{
    LCD_Init();
	LCD_ShowString(1,1,"Password:");
	IR_Init();
	System_Init();

    while(1)
	{
      if(IR_GetDataFlag()&&mode==0 )	//输入密码
		{

			Command=IR_GetCommand();

			if(Command==IR_1)
			{
				password=password*10+1;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_2)
			{
				password=password*10+2;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_3)
			{
				password=password*10+3;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_4)
			{
				password=password*10+4;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_5)
			{
				password=password*10+5;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_6)
			{
				password=password*10+6;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_7)
			{
				password=password*10+7;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_8)
			{
				password=password*10+8;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_9)
			{
				password=password*10+9;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_0)
			{
				password=password*10+0;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_USD)
			{
				if(password==PW)
				{
					LCD_ShowString(1,11,"OPEN! ");
					LCD_ShowString(2,1,"                ");
					SG90_rotate(0);  // 舵机动作
                    Delay(1000);
                    SG90_rotate(90);
				}
				else
				{
					LCD_ShowString(2,1,"                ");
					for(i=0;i<3;i++)
					{
					LCD_ShowString(1,11,"ERROR!");
					Buzzer_Time(500);
					LCD_ShowString(1,11,"      ");
					Delay(500);
					}
				}
				LCD_ShowString(1,11,"      ");
				LCD_ShowString(2,1,"                ");
				location=0;
				password=0;
			}
			if(Command==IR_RPT)
			{
				LCD_ShowString(2,location," ");
				password=password/10;
				location--;
			}
			if(Command==IR_EQ)
			{
				LCD_ShowString(1,1,"PW test         ");
				LCD_ShowString(2,1,"                ");
				location=0;
				password=0;
				mode=1;
			}

		}
		if(IR_GetDataFlag()&&mode==1 )//修改密码前确认密码
		{

			Command=IR_GetCommand();

			if(Command==IR_1)
			{
				password=password*10+1;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_2)
			{
				password=password*10+2;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_3)
			{
				password=password*10+3;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_4)
			{
				password=password*10+4;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_5)
			{
				password=password*10+5;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_6)
			{
				password=password*10+6;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_7)
			{
				password=password*10+7;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_8)
			{
				password=password*10+8;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_9)
			{
				password=password*10+9;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_0)
			{
				password=password*10+0;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_USD)
			{
				if(password==PW)
				{
					LCD_ShowString(1,1,"New Password");
					LCD_ShowString(2,1,"                ");
					PW=0;
					mode++;
				}
				else
				{
					LCD_ShowString(1,1,"Password:");
					LCD_ShowString(2,1,"                ");
					mode--;
				}

				LCD_ShowString(2,1,"                ");
				location=0;
				password=0;
			}
			if(Command==IR_RPT)
			{
				LCD_ShowString(2,location," ");
				password=password/10;
				location--;
			}
		}

	if(IR_GetDataFlag()&&mode==2 )	//输入新密码
		{

			Command=IR_GetCommand();		//获取遥控器命令码

			if(Command==IR_1)
			{
				PW=PW*10+1;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_2)
			{
				PW=PW*10+2;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_3)
			{
				PW=PW*10+3;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_4)
			{
				PW=PW*10+4;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_5)
			{
				PW=PW*10+5;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_6)
			{
				PW=PW*10+6;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_7)
			{
				PW=PW*10+7;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_8)
			{
				PW=PW*10+8;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_9)
			{
				PW=PW*10+9;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_0)
			{
				PW=PW*10+0;
				LCD_ShowString(2,++location,"*");
			}
			if(Command==IR_USD)
			{
				for(i=0;i<3;i++)
					{
					LCD_ShowString(1,13,"OK!");
					Buzzer_Time(500);
					LCD_ShowString(1,13,"      ");
					Delay(500);
					}
				LCD_ShowString(1,1,"Password:   ");
				LCD_ShowString(2,1,"                ");
				location=0;
				password=0;
				mode=0;
			}
			if(Command==IR_RPT)
			{
				LCD_ShowString(2,location," ");
				PW=PW/10;
				location--;
			}
		}

	}
}

/
/
/
/
/
作者才开始在CSDN上分享学习内容，写的不好请多多包涵。
欢迎大家在评论区和作者讨论。
码字不易，求各位看官点个关注/赞/收藏，新人博主真的很需要助力~~

Jonah_1012
关注
STM32自学笔记-8-红外遥控
raulcy的博客
05-05 6866
开发板上有个红外接收器，是和F103的PB9相连，也配了一个遥控器，来学习红外遥控的原理，并且实际操作一下。 HS0038是一款红外接收头，当收到遥控器发过来的信号后，通过REMOTE_IN传输到PB9口，我们做一个输入捕获，把波形还原，即可解码遥控器的信号了，然后用串口将遥控器对应信号的按键信息打印出来。原理如此，下面实操。 ...
基于51单片机无线红外遥控防盗电子密码锁电磁锁设计
2201_75940997的博客
06-11 1303
*单片机设计介绍，基于51单片机无线红外遥控防盗电子密码锁电磁锁设计。
HS38B（红外接收头）数据手册
01-01
包括了HS38B的内部原理，以及它与MCU的硬件连接。
红外hs0038接收测试代码
xdshengk的博客
07-08 3902
开发板的红外驱动集成好了，只需要编写用户空间代码就ok，红外输入和按键系统原理都是相同的，都是输入子系统测试的时候用了一个华为荣耀盒子的遥控器，需要对驱动修改一下，不然读不到值的，此时已经可以在内核中打印出来遥控器发出的红外键值，可是向输入子系统发送按键值时子系统是收不到的，因为每个键值都要对比相应的事件码，   static int tq210_hs0038_read(struct tq21
stm32f103读取红外接收HS0038A2
风之羽
04-03 1万+
软件： IAR 7.4 STM32CubeMX 4.14.0 硬件： STM32F103VBT6 原理图，和手册建议的基本一致，只是上拉电阻不是手册建议的10K以上，这里的面板距离控制器比较远，可能是考虑到线阻。 HAL配置，使用Cubemx。 HS0038A2的输出，带有上拉电阻，接着一个led灯，因此TIM3的IC脚浮空。 设计者恰好把IR设计在
018——红外遥控模块驱动开发（基于HS0038和I.MX6uLL）
qq_52479948的博客
04-08 2328
红外遥控被广泛应用于家用电器、工业控制和智能仪器系统中，像我们熟知的有电视机盒子遥控器、空调遥控器。红外遥控器系统分为发送端和接收端，如图下图所示。发送端就是红外遥控器，上面有许多按键，当我们按下遥控器按键时，遥控器内部电路会进行编码和调制，再通过红外发射头，将信号以肉眼不可见的红外线发射出去。红外线线虽然肉眼不可见，但可以通过手机摄像头看到，常用该方法检查遥控器是否正常工作。
【单片机-毕业设计】红外遥控电子密码锁的设计.docx
06-19
单片机在红外遥控电子密码锁设计中的应用 一、设计背景与需求分析 在电子技术迅猛发展的今天，密码锁作为一种安全装置，广泛应用于各类需要身份验证的场合。传统的机械密码锁存在安全隐患，容易被技术性开锁，而基于...
51实训作业 红外遥控电子密码锁.rar
12-03
本次实训作业，我们将聚焦于一个基于51单片机的红外遥控电子密码锁系统。这个系统融合了红外通信、液晶显示、键盘输入以及声音反馈等多个关键模块，旨在提升学习者对51单片机的综合应用能力。 首先，我们来看核心...
基于51单片机的指纹红外密码电子锁（毕业设计）
08-23
基于单片机的指纹红外密码电子锁 功能： 1.采用AT24C02芯片可以实现存储的密码掉电保存。密码为6位，可以随意更改，更改时要输入两遍确认； 2.采用矩阵按键输入、12864液晶显示、继电器模拟开锁，有开锁指示灯。继...
基于51单片机的红外遥控密码锁的设计-论文
05-12
总体来说，基于51单片机的红外遥控密码锁设计是一个综合性强、技术密集的项目，涉及到的知识面广泛，既包含了传统电子电路设计，也融合了现代计算机控制技术，能够满足特定场合下对安全性和便捷性的需求。
HS0038红外遥控器的编码
11-12
红外遥控器的编码，告诉你实际发送的是什么数据，便于红外调试的时候验证，很有用，希望对大家也有用
HS0038红外遥控器程序
05-31
关于红外接收头HS0038红外遥控器程序
HS0038红外遥控程序代码
08-19
HS0038红外遥控程序代码,实现红外遥控功能 可用作为键盘
红外接收hs0038NEC协议
small_planet的博客
12-30 4652
发送端：（调制、编码） 1：560us脉冲 + 1680 低电平 0：560us脉冲 + 560 低电平 发送端就是要传递信息，计算机世界中信息的载体就是二进制比特，红外发送端就是想要把二进制信息传递出去让接收端接收到，要制定一个规则，上面的就是规则 接收端：（解调、译码） 有脉冲时接收端表现为低电平 无脉冲时接收端表现为高电平 1：560us低 + 1680高 0：560us低 + 560高 数据格式： 引导码 + 地址码（客户码） + 地址反码 + 控制码 + 控制反码 引导码
在GD32E230上如何接收红外码值(NEC协议)
teleger的博客
05-17 1133
通过32位的单片机来采集接收红外码值，目前代码仅支持NEC协议的红外码值
STM8 捕获模式HS0038 红外遥控解码
qq_40545297的博客
07-25 2272
天热了坐着就不站着、躺着就不坐着，风扇手动换挡简直很要命，某宝买了一个遥控改装后按键失去作用了很不爽，于是自己换芯片改装呗，第一次做红外遥控不知所措，百度一堆解码过程最多的就是使用定时器判断解码 ，后来找到一种简单的解码就是通过PWM输入捕获，判断两个下降沿的宽度完成解码，标准NEC协议则是 同步（9+4.5ms） 、数据1 （2.25ms），数据 0（1.12ms），具体可参考协议。 于是开搞了 第一次用了PIC16F616 做完发现芯片内存不够，于是转STM8S003 ，记录一下调试代码： ...
51单片机HS0038红外遥控程序
热门推荐
叶子丶de花 博客
02-16 1万+
51单片机HS0038红外遥控程序，数组接收数据为二进制。 把值直接赋给LED灯，即可方便判断遥控是否成功。 ////////////////////////////////////////////////////////////////////////////////////// #include <reg52.h> #define uint unsigned int #...
硬件开发1-51单片机2-按键、中断
最新发布
DebugKitty的博客
09-03 953
本文介绍了51单片机基础外设功能与应用。首先阐述了GPIO的输入/输出模式及其水龙头类比；其次说明按键检测原理；重点讲解了中断概念、5种中断源及处理流程，包括寄存器配置方法；详细介绍了定时器工作原理及1ms定时的实现；最后解析了PWM波形生成原理和蜂鸣器驱动方式，区分了有源/无源蜂鸣器的特点。全文系统性地介绍了51单片机核心外设模块的工作原理与配置方法，为单片机开发提供了实用指导。
嵌入式学习日记（39）51单片机
KFCcrazy4的博客
09-03 712
STC89C52RC是一款由宏晶科技（STC）公司生产的8位单片机，它是全球范围内非常流行且经典的8051内核单片机。您可以把它理解为一台“超微型电脑”，它集成了CPU、RAM、ROM、定时器、串口、I/O口等部件到一块芯片上。因其功能强大、价格低廉、易于学习，被广泛应用于各种教学、工业控制、家电和电子制作项目中。编写代码：使用Keil C51等集成开发环境（IDE），用C语言或汇编语言编写程序。编译程序：将写好的源代码编译生成单片机可执行的.hex或.bin文件（机器码）。烧录程序：通过。
C51单片机开发的红外遥控电子密码锁毕业设计
红外遥控电子密码锁的知识点可以详细地从以下几个方面进行探讨： ### 标题知识点： 1. **红外遥控技术**： 红外遥控技术是一种无线、近程的传输方式，它使用红外线作为载体来传递控制信号。红外遥控器与接收设备...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
