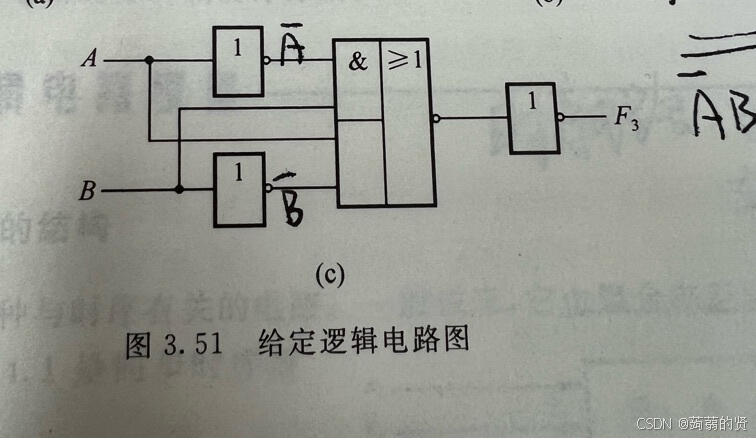

为什么或非门+非门，而不用非门

1. 逻辑功能区别

• 或门（OR gate）：或门的逻辑功能是当输入中有一个或多个为高电平（1）时，输出为高电平（1）；只有当所有输入都为低电平（0）时，输出才为低电平（0）。其逻辑表达式为Y = A + B（对于两输入或门）。

• 或非门（NOR gate）：或非门是先进行或运算，然后再对或运算的结果取反。其逻辑表达式为Y=\overline{A + B}（对于两输入或非门）。

• 非门（NOT gate）：非门的功能是对输入信号取反，即输入为高电平（1）时，输出为低电平（0）；输入为低电平（0）时，输出为高电平（1）。

2. 为什么有时要用或非门加非门而不用或门

• 逻辑化简和实现的需求

• 在数字电路设计中，有时从逻辑表达式化简的结果来看，会自然地得到或非门和非门组合的形式。例如，在某些复杂的逻辑函数化简过程中，使用或非门和非门可能会使电路结构更简单、元件数量更少。

• 电路设计的一致性和模块性

• 在一些大规模集成电路设计中，可能只使用特定类型的门电路（如或非门和非门）来构建整个电路，以保持设计的一致性和模块性。这样在生产和调试过程中会更加方便。

• 特定技术和工艺的要求

• 在某些集成电路制造工艺中，或非门和非门的实现可能比单纯的或门更容易、更稳定或者占用更小的芯片面积。例如，在某些基于CMOS技术的电路设计中，或非门和非门的组合可以更好地利用CMOS的特性来降低功耗和提高速度。

总之，在实际的数字电路设计中，选择或非门加非门而不是直接用或门是由逻辑化简、电路设计的整体架构、制造工艺等多方面因素决定的。







问题二，为什么与非与非，不用与门

1. 逻辑化简和实现的便利性

• 在数字电路设计中，逻辑函数化简后有时会自然地呈现出与非 - 与非的形式。使用与非门来实现逻辑电路，在某些情况下可以减少所需门的数量，从而简化电路结构。例如，对于函数F = AB + CD，将其转换为与非 - 与非形式F=\overline{\overline{AB}\cdot\overline{CD}}后，只需要四个与非门就可以实现（两个与非门分别实现\overline{AB}和\overline{CD}，另外两个与非门实现最终的逻辑），而如果直接用与门和或门来实现，可能需要更多的门电路。

2. 电路设计的一致性和模块化

• 在一些大规模集成电路设计中，为了保持设计的一致性和模块化，可能会选择只使用与非门来构建整个电路。这样在生产和调试过程中会更加方便。例如，在某些基于特定逻辑系列（如TTL或CMOS）的电路设计中，全部采用与非门可以使设计规则统一，便于电路的布局布线和故障排查。

3. 制造工艺和性能考虑

• 在某些集成电路制造工艺中，与非门的实现可能比与门更具优势。例如，在CMOS工艺中，与非门的电路结构在功耗、速度和芯片面积等方面可能表现得更好。与非门可以更好地利用CMOS晶体管的特性，减少静态功耗，提高电路的开关速度，并且在芯片上占用更小的面积。

总之，选择用与非门加与非门而不是直接用与门是由逻辑化简的结果、电路设计的整体架构、制造工艺以及性能要求等多方面因素共同决定的。
