最近在翻自己压箱底的博图程序库，发现一套S7-1200/1500的FB/FC功能块合集特别适合新人练手。这组程序把工控现场常见的执行机构控制逻辑都封装好了，直接调参就能用，省得每次项目都重写一遍基础功能。

核心模块里有个FB5000_CylinderControl特别实用。之前调试气缸总得处理手动/自动切换和互锁，这货直接把状态机打包了：

FUNCTION_BLOCK FB5000_CylinderControl
VAR_INPUT
    AutoMode: BOOL;         // 自动模式使能
    ExtendCmd: BOOL;        // 伸出指令
    RetractCmd: BOOL;       // 缩回指令
    SensorExtend: BOOL;     // 伸出到位传感器
    SensorRetract: BOOL;    // 缩回到位传感器
    TimeOut: TIME := T#5S; // 动作超时时间
END_VAR
VAR_OUTPUT
    OutExtend: BOOL;        // 输出到电磁阀
    OutRetract: BOOL;
    ErrorCode: INT;         // 错误代码
END_VAR
VAR
    InternalTimer: TON;     // 超时检测定时器
END_VAR

逻辑处理部分用状态机实现模式切换，手动模式下直接通过面板按钮操作，自动模式走程序信号。最骚的是超时检测，气缸卡死超过设定时间自动报错，省得现场烧电磁阀。

模拟量处理模块FC3000_AnalogScaling最近刚用在新项目里。现场压力变送器4-20mA转实际工程值直接套公式：

FUNCTION FC3000_AnalogScaling : REAL
VAR_INPUT
    RawValue: INT;          // 原始模拟量数值
    ScaleMin: REAL := 0.0; // 量程下限
    ScaleMax: REAL := 10.0; // 量程上限
    DeadZone: REAL := 0.5; // 死区处理
END_VAR
VAR
    Normalized: REAL;       // 归一化值
END_VAR
// 量程转换核心算法
Normalized := (RawValue - 27648) * (ScaleMax - ScaleMin) / (27648.0 - 5530.0) + ScaleMin;
// 死区处理避免数值抖动
IF ABS(Normalized) < DeadZone THEN
    FC3000_AnalogScaling := 0.0;
ELSE
    FC3000_AnalogScaling := Normalized;
END_IF

实测带死区处理的版本比博图自带的SCALE函数更稳，特别是处理振动场合的模拟量信号。注意这里用的5530对应的是4mA时的数值基准，不同PLC型号可能需要微调。

伺服轴控制部分用到了FB8000_MotionControl块，支持G120变频器和V90伺服。位置模式下的梯形速度曲线生成算法最值得看：

// 梯形速度曲线计算
IF CurrentPos < TargetPos THEN
    // 加速段
    IF CurrentVel < MaxVel THEN
        CurrentVel := CurrentVel + AccelRate * CycleTime;
    // 匀速段
    ELSEIF (TargetPos - CurrentPos) > (0.5 * MaxVel * MaxVel / AccelRate) THEN
        CurrentVel := MaxVel;
    // 减速段
    ELSE
        CurrentVel := CurrentVel - AccelRate * CycleTime;
    END_IF
END_IF
CurrentPos := CurrentPos + CurrentVel * CycleTime;

这个算法在1ms任务周期下跑得很流畅，实测比用现成的运动控制指令更省扫描时间。调试时注意把CycleTime参数设准，否则会影响实际加减速时间。

程序里还藏了不少实用小技巧，比如用MB_Client模块和上位机通信时，在DB块里预置了JSON格式的数据打包函数。通过指针操作直接把结构体转成ASCII字符流，省掉中间转字符串的麻烦。不过要特别注意V17版本开始才支持STRING类型的高级操作，老版本得用变通方法。

这套模板最大的优势在于变量命名规范——所有IO点都带物理量单位注释，像"Pressure_MPa"、"Temperature_C"这种。之前接手别人程序最头疼的就是猜变量含义，现在至少能看变量名知道是温度还是压力值。

需要源码的老铁注意版本问题，用V17新建项目再移植到低版本会报错。实测V15.1环境下部分运动控制指令的管脚定义不一样，建议直接在V17环境下开发。程序包里还附带了ModbusTCP和ProfinetIO的配置案例，改改IP地址就能直接用。

搞自动化项目的同行都懂，每个项目从零开始搭架构最耗时间。去年在汽车产线项目里，我直接把封装好的FB/FC块当乐高积木用，三周搞定原本两个月工期的程序。今天分享几个高频使用的功能块，都是实战中踩坑优化过的版本。

电机控制全家桶
最实用的当属MOTOR_CTRL这个FB块，支持多段速+软启停+堵转保护。看这段调用代码：

MOTOR_CTRL(
    Enable := "Start_PB",          // 启动信号
    SpeedSet := 1500,              // 转速设定
    Acceleration := T#2S,          // 加速时间
    Deceleration := T#3S,          // 减速时间
    CurrentLimit := 45.0,          // 电流阈值
    Status => "Motor_Status",      // 运行状态
    Fault => "Motor_Fault"         // 故障代码
);

重点说下CurrentLimit参数，遇到过现场电压不稳导致电机烧毁，后来在块里加了实时电流监控，用MA_CIRCULAR做滑动平均滤波，避免误触发。建议把急停信号直接挂在背景DB的硬件中断里，响应速度比常规扫描快3-5个周期。

气缸控制模板
搞了十几种气缸动作模式后，发现PNEUMATIC_FC这个FC块最省事。支持双电控/单电控切换，自带防粘连逻辑：

CASE "Cylinder_Mode" OF
    1: // 单电控模式
        PNEUMATIC_FC(
            Extend := "Advance_Signal",
            Retract := NOT "Advance_Signal",
            PositionFeedback => "Cylinder_Pos"
        );
    2: // 双电控模式
        PNEUMATIC_FC(
            Extend := "Advance_Signal",
            Retract := "Retract_Signal",
            PositionFeedback => "Cylinder_Pos"
        );
END_CASE;

内部用了两个TON定时器做超时保护，遇到过电磁阀卡死导致气缸不到位，后来在块里加了TONR做累计报警。建议在气缸动作完成后触发一个0.5秒的TOF定时器，防止机械振动误触发传感器。

Modbus通信黑匣子
和机器人通信必备的MODBUS_TCP_FB块，带自动重连机制：

MODBUS_TCP_FB(
    IP_Address := '192.168.1.100',
    Port := 502,
    Send_Data := "Robot_Cmd",
    Recv_Data => "Robot_Status",
    Connection_Status => "TCP_State",
    Error_Code => "MB_Error"
);

这个块的玄机在背景DB里维护了一个环形队列，遇到网络闪断时能缓存20条指令。调试时用Wireshark抓包发现，西门子原生的TSEND_C在断线重连时有3秒延迟，后来改用直接操作TCON_IP参数才解决。

伺服轴控制模板
运动控制推荐用MC_Power+MC_MoveAbsolute组合：

MC_Power(
    Axis := "Servo_Axis",
    Enable := TRUE,
    Status => "Axis_Ready"
);

MC_MoveAbsolute(
    Axis := "Servo_Axis",
    Position := 100.0,
    Velocity := 500.0,
    BufferMode := 1,  // 缓冲模式
    Done => "Move_Complete"
);

重点说BufferMode参数：

• 0: 立即中止当前运动
• 1: 平滑衔接后续动作
• 2: 排队执行

在贴标机项目里，用BufferMode=1实现连续轨迹运动，比用单个定位指令效率提升40%。注意要定期用MC_ReadParam读取伺服实际电流，预防机械卡阻。

模拟量处理三板斧
处理4-20mA信号必用的模拟量处理块：

// 原始信号处理
MOVE("AI_RAW", Temp_Int);
SCALE_X(
    MIN := 27648,    // 4mA对应值
    MAX := 0,        // 20mA对应值（根据接线极性）
    IN := Temp_Int,
    OUT => "Process_Value"
);

// 量程转换
NORM_X(
    MIN := 0.0,
    MAX := 100.0,
    IN := "Process_Value",
    OUT => "Scaled_Value"
);

// 数字滤波
MA_MovingAverage(
    IN := "Scaled_Value",
    WINDOW := 10,
    OUT => "Filtered_Value"
);

遇到过信号干扰导致跳变，后来在SCALE_X前加了个LIMIT块限制突变幅度。压力传感器项目里，用MA_MovingAverage的窗口值不要超过扫描周期的5倍，否则会有明显延迟。

这些功能块都在V17环境测试通过（低版本会报接口错误），建议把常用块打包成全局库。最近给某光伏厂做的标准化方案里，用这种方法把程序开发时间压缩了60%，现场调试时改参数比改逻辑多，这才是工程化的正确打开方式。

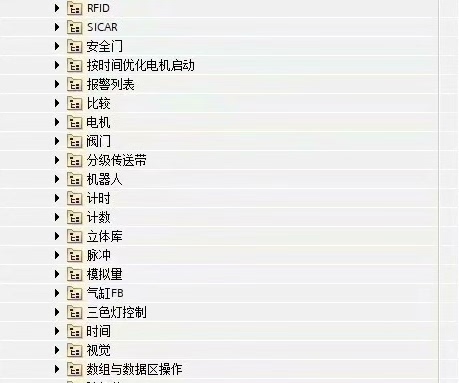

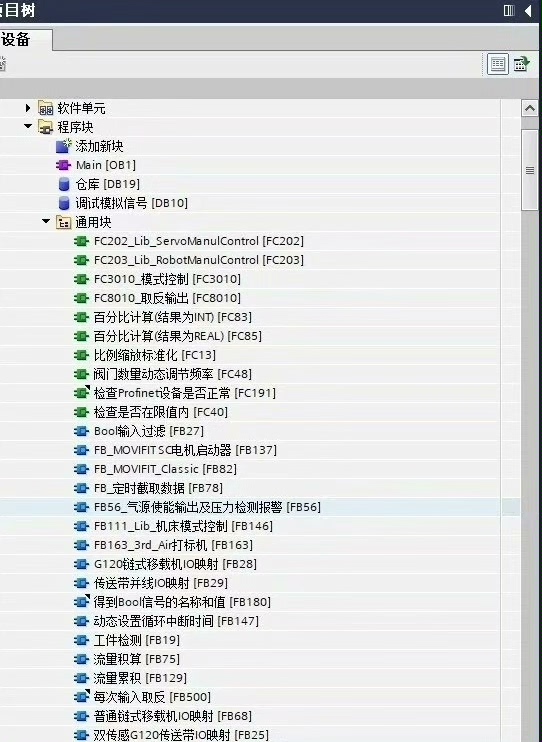

S71200/S71500 工程常用FB与FC块学习程序 整理封装好的块，功能块合集版， 博图PLC程序，让你快速调用实现功能节约你的时间，2.包含各种工程场景应用+机器人+电机+阀门+气缸+运动控制（变频和伺服）+通信+模拟量+数据比较转换移动处理操作。
西门子博图标准模板程序，注释详细
注意：v17版本以下无法打开
