【MATLAB源码-第311期】基于matlab的OTFS系统仿真，采用QPSK调制与LMMSE算法进行CSI估计与误码率分析

操作环境：

MATLAB 2022a

1、算法描述

在无线通信领域，随着高移动性和复杂信道环境对传统调制技术提出更高要求，Orthogonal Time Frequency Space（OTFS）调制技术应运而生。OTFS是一种结合时频域优势的新型调制方法，特别适用于高动态环境下，如高速铁路、卫星通信等场景，具有更强的抗多普勒效应和抗衰落能力。本系统基于MATLAB仿真平台，通过采用QPSK调制和LMMSE（线性最小均方误差）算法来实现信道状态信息（CSI）的估计，以提高信号的解调性能和抗干扰能力。接下来将详细阐述OTFS系统的工作原理、QPSK调制的实现过程以及LMMSE算法在信道估计中的应用。

OTFS系统概述

OTFS（Orthogonal Time Frequency Space）是一种新的无线通信调制技术，旨在克服传统OFDM（正交频分复用）在高速移动环境中性能下降的问题。OTFS通过在时间-频率-空间（TFS）域上进行调制，特别是在延迟-多普勒平面上进行数据映射，从而在高移动性和复杂的多径传播环境中，提供更好的抗干扰性能和更高的频谱效率。与传统OFDM相比，OTFS可以在更广泛的频谱中提供更强的信号覆盖，尤其是在多普勒频移较大或者传播路径较为复杂的情况下。

OTFS的核心思想是将符号映射到一个二维的延迟-多普勒平面上，而不是像传统调制方法那样在时间频率平面上进行符号映射。通过这种方式，OTFS能够更好地处理高速运动下的多普勒效应，从而有效地提高系统的鲁棒性。在接收端，OTFS系统通过将接收到的信号从延迟-多普勒平面转换回时间频率平面，再进行解调和信道估计。这一过程在MATLAB仿真中通过一系列的矩阵运算和变换实现，保证了OTFS系统能够在高速环境下保持较低的误码率（BER）。

QPSK调制在OTFS中的应用

在OTFS系统中，QPSK（Quadrature Phase Shift Keying，四相相位键控）是一种常见的调制方式，它通过改变载波信号的相位来传递信息。QPSK相较于BPSK（双相相位键控）具有更高的频谱效率，能够在相同的带宽下传输更多的数据。QPSK将每个符号分配到四个相位值上（通常为0°, 90°, 180°和270°），每个符号携带2比特的信息。这使得QPSK在抗干扰能力和频谱利用率方面优于BPSK，因此在高速数据传输和高移动性环境下，QPSK调制常被选用。

在OTFS系统中，QPSK调制被应用于将数据映射到延迟-多普勒平面上的每个点。通过在这一平面内对符号进行分布，OTFS能够有效地利用多径传播效应来增强信号的接收质量。当信号通过天线阵列进行发送时，每个QPSK符号将通过频率和时间的交错排列进行编码。这一过程在MATLAB仿真中通过矩阵乘法、傅里叶变换等技术来完成，以确保信号的准确传输。

在信号的接收端，QPSK调制的解调过程与传统的QPSK解调方法类似。首先，接收信号会经过信道效应和噪声的影响，因此需要通过信道估计来恢复信号。然后，通过对接收信号进行相位检测，判断每个符号所对应的比特值，从而完成QPSK调制信号的解调。

CSI估计的LMMSE算法

在无线通信系统中，信道状态信息（CSI）的获取是确保信号解调成功的关键。CSI反映了信道的衰减、噪声、路径损失等特性，对信号的传输质量起着至关重要的作用。在OTFS系统中，准确的CSI估计能够有效提高信号的恢复质量，降低误码率（BER）。

LMMSE（线性最小均方误差）算法是一种常用于信道估计的技术。它的基本思想是通过最小化信道估计的均方误差（MSE），来获得最优的信道估计值。在OTFS系统中，LMMSE算法被用于估计在延迟-多普勒平面上的信道矩阵。通过LMMSE算法，接收端可以在存在噪声和干扰的条件下，恢复出较为准确的信道状态信息，从而提高解调的准确性。

在OTFS系统中，LMMSE算法通常分为两个阶段：信道估计和符号检测。在信道估计阶段，LMMSE通过导频信号和接收的信号数据来估计信道矩阵。接收端会根据信号的不同延迟和多普勒特性，利用已知的导频信息来估计各个延迟tap和多普勒tap的位置。经过这一过程，接收端能够获得一个估计的信道矩阵，并将其应用到后续的数据检测中。

在符号检测阶段，LMMSE算法则用来处理接收到的数据，恢复原始符号。通过将已知的信道矩阵与接收到的信号进行结合，LMMSE能够有效地消除噪声和干扰，从而得到最接近原始符号的估计值。这一过程在MATLAB仿真中通过矩阵运算和向量变换实现，最终通过对解调后的符号与原始数据进行比较，计算系统的误码率（BER）。

OTFS系统的MATLAB仿真

为了验证OTFS系统在高速移动环境下的性能，本文基于MATLAB仿真平台进行了一系列的仿真实验。在仿真过程中，我们分别考虑了不完美CSI和完美CSI两种情况，通过QPSK调制和LMMSE算法对信道进行估计，并计算了误码率（BER）。

在每次仿真中，首先会根据给定的参数生成信道模型，信道模型包括延迟tap、多普勒tap、噪声等因素。然后，将数据映射到延迟-多普勒平面，并进行OTFS调制。接收端接收到经过信道衰减和噪声干扰的信号后，进行信道估计和数据解调。在解调过程中，LMMSE算法被用于恢复信道状态信息，并根据估计的信道矩阵进行符号检测。

通过多次实验，仿真结果表明，在使用OTFS调制和LMMSE信道估计算法的情况下，系统在高移动性环境下具有较低的误码率（BER）和较好的抗干扰性能，尤其是在多普勒效应和信道衰落较为严重的情况下，OTFS系统相较于传统OFDM系统具有明显的优势。

结论

本文通过基于MATLAB的仿真平台，深入研究了OTFS系统、QPSK调制和LMMSE信道估计算法的性能。在高移动性和复杂信道环境下，OTFS技术通过在延迟-多普勒平面进行符号映射，有效提升了系统的抗干扰能力和鲁棒性。QPSK调制作为一种高效的调制方式，在OTFS系统中实现了较高的频谱效率。而LMMSE算法则为信道估计提供了精确的支持，使得接收端能够在噪声和干扰的环境下恢复出较为准确的信号

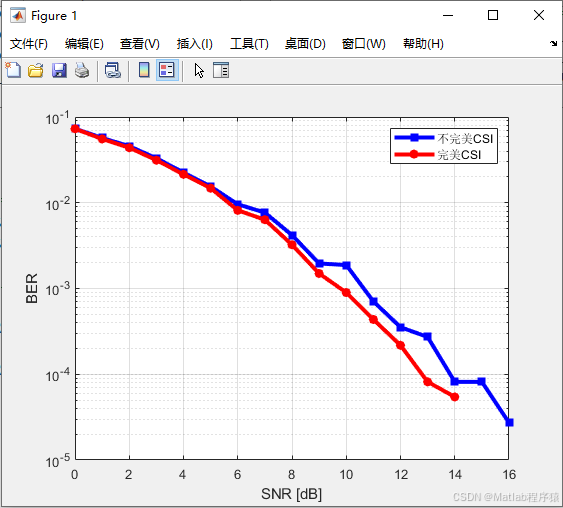

2、仿真结果演示
