1. 背景
在将原有的代码工程从海威的片子上移植到兆易创新的片子上后，发现了很多的不同。包括硬件上的区别以及软件上的使用差异。
2. 硬件的异同

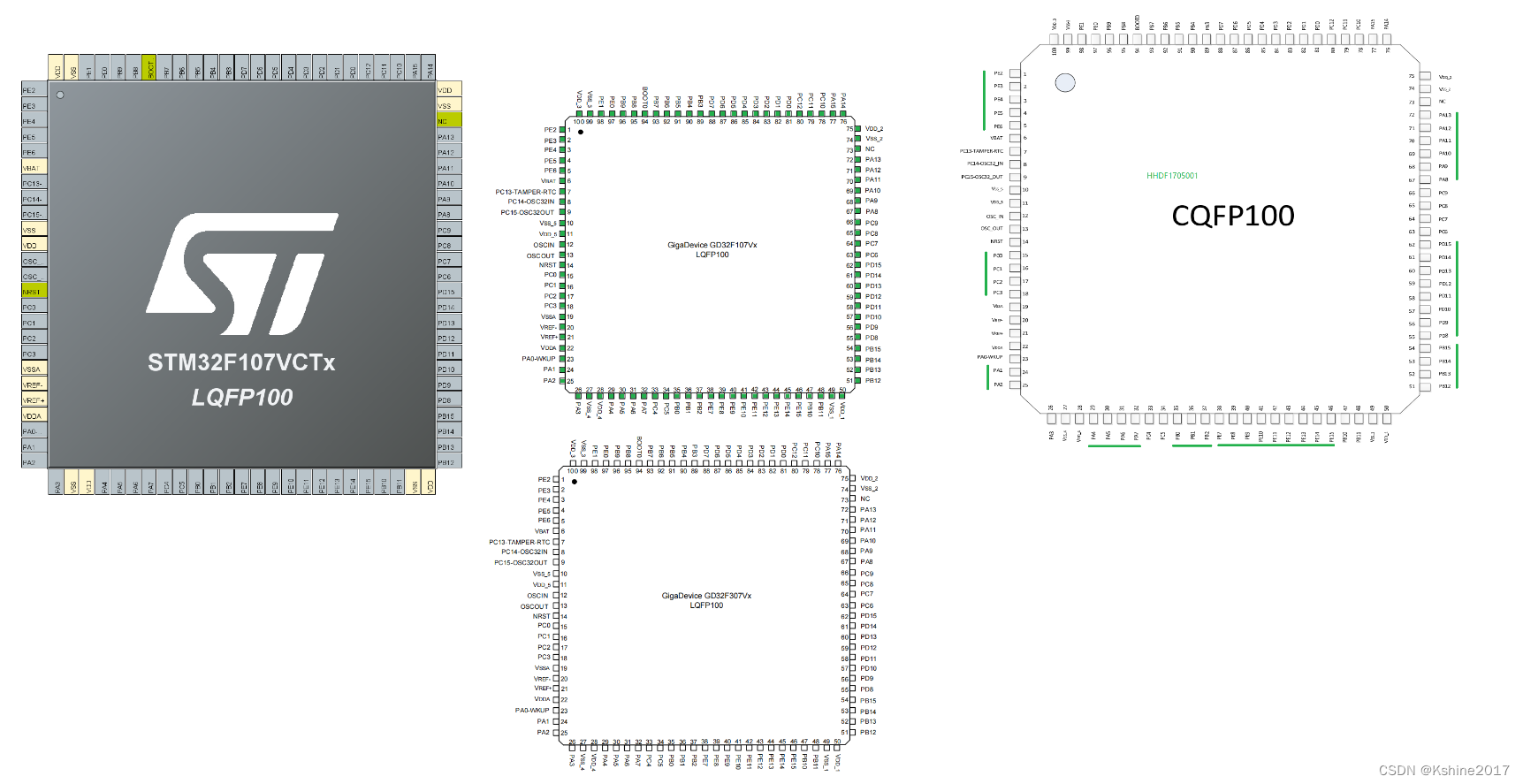

- 从引脚封装上看，GD32F307Vx,GD32F107Vx,STM32F107VCTx,HHD1705001,这四款单片机的引脚分布是完全等位的。
- 兆易创新推荐使用的是GD32F307Vx，M4的核心，最高工作频率120Mz。

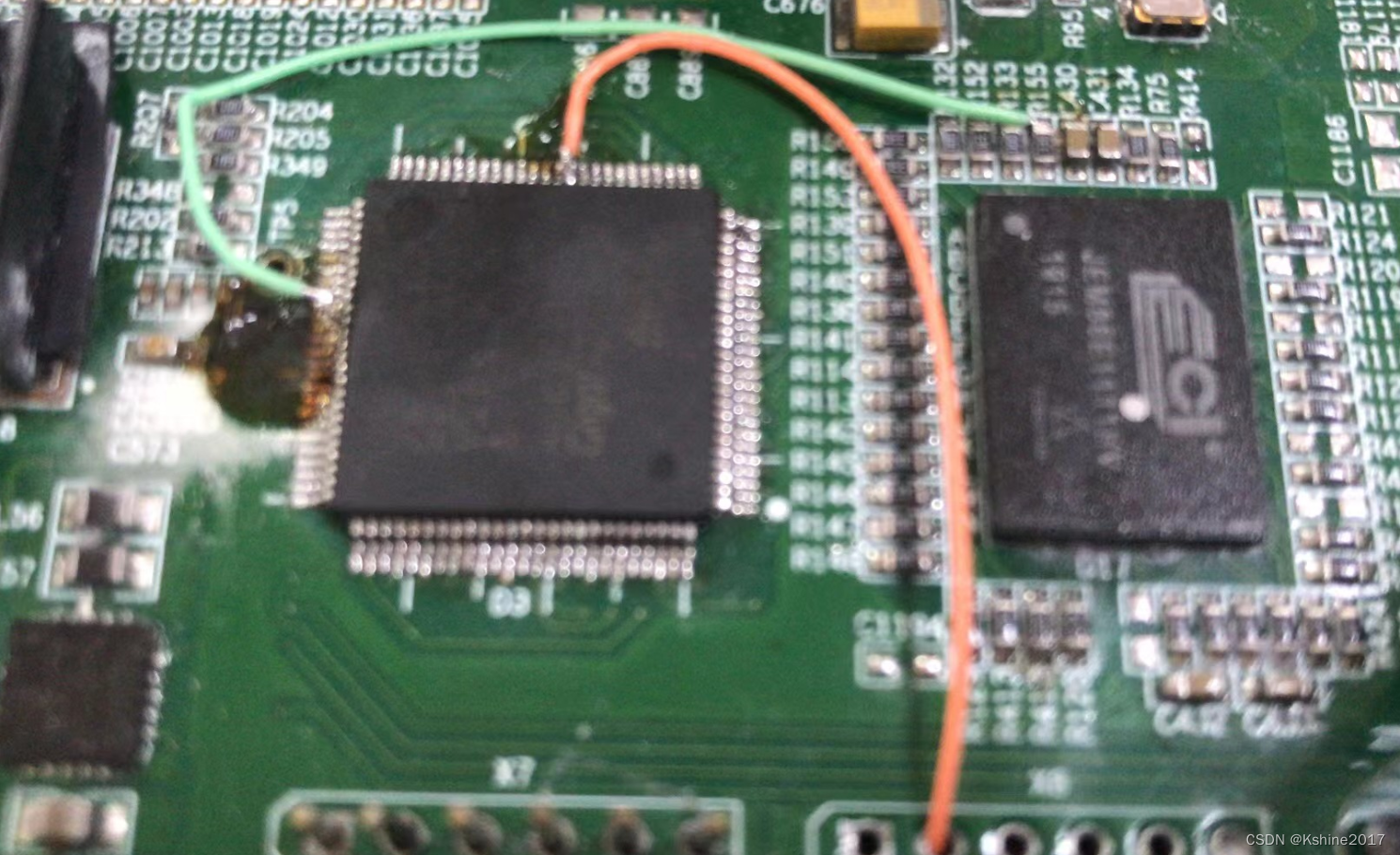

- 在使用网络外设接口的时候，发现GD32F307Vx的ENET引脚，在映射之后和海外的HHD32F1705的以太网引脚存在差异。不得已在现有的板子上必须经过飞线，才可以使用MII模式。如果使用RMII可以规避这个引脚，但是88E1111的电路暂时不好改为50MHz的模式。
3. 软件使用总结
-
ADC采集，在使用单片机内部温度采集功能时，发现该通道需要放在其它通道的前面进行。否则读出来的数值会异常。这可能和我的ADC采集方式有关系。
-

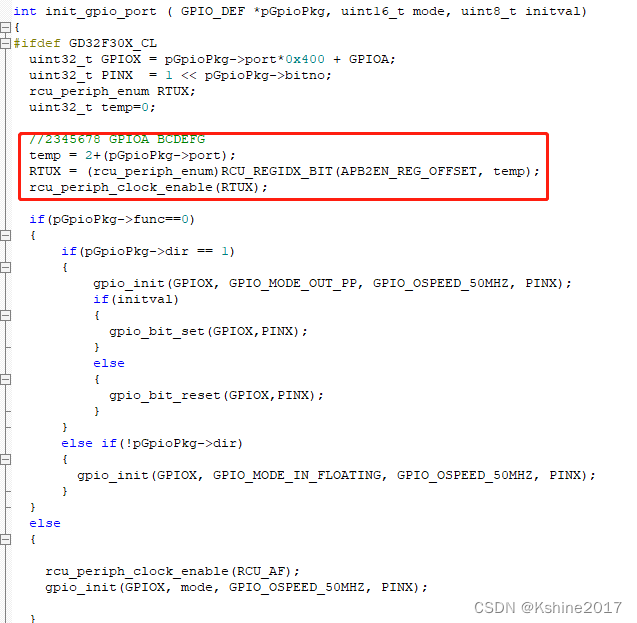

初始化引脚前需要先初始化时钟，否则引脚可能会初始化失败。这是我观察发现的，不确定是否为个例问题。
-

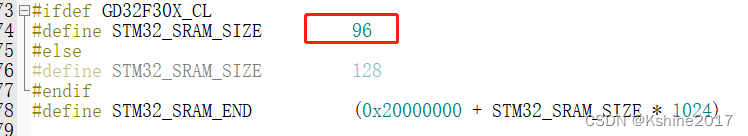

需要注意GD32F307的RAM大小，尤其是在移植其他芯片程序，带有系统的工程。
