CAD制图时想要对直线与圆弧构成的整体对象进行多段线编辑，首先需要将这个对象转换成多段线。本文将介绍CAD如何将直线与圆弧连接成多段线。

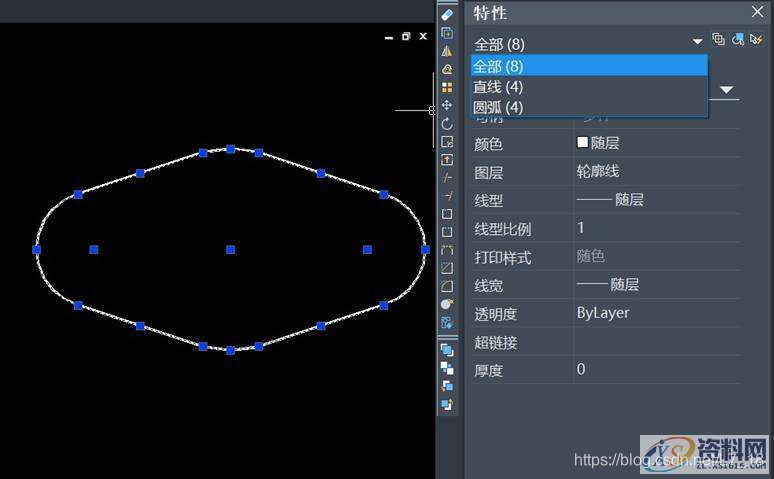

1.使用CAD软件打开需要进行操作的图纸文件，用夹点拾取一下，从右边的特性栏可以看到这个图形是由4条直线和4段圆弧构成；
2.点击菜单栏中的【修改】面板【对象】中的【多段线】，或在命令栏中输入【PEDIT】启动多线段编辑命令，按照命令区给出的选项提示依次操作；
3.框选全部要合并的对象，在命令栏提示是否将其转换为多段线时输入【Y】按回车键确认；
4.在命令行输入【J】，按回车键确认，选择连接方式；

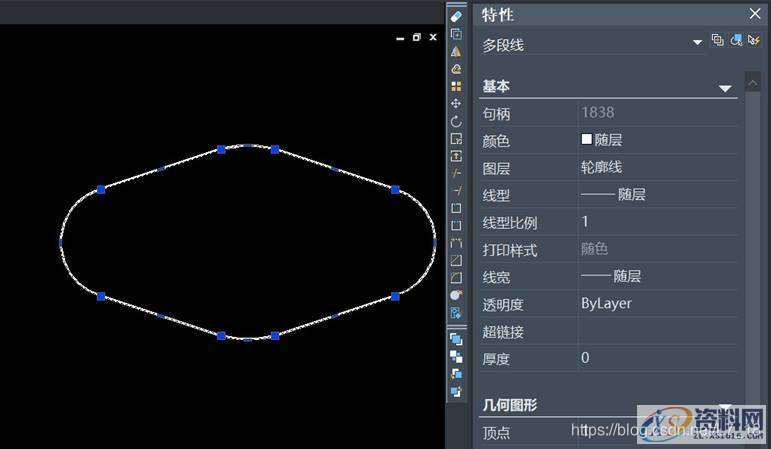

5.按回车键完成操作，此时再次拾取图形，在特性栏可以看到此时圆弧和直线已合并为一个多段线对象。
以上就是将圆弧与直线转换成多段线的方法，你学会了吗？
