1.所需材料

Arduino WIFI D1开发板+温湿度传感器（DHT11）+公对母杜邦线三根

2.模块简介

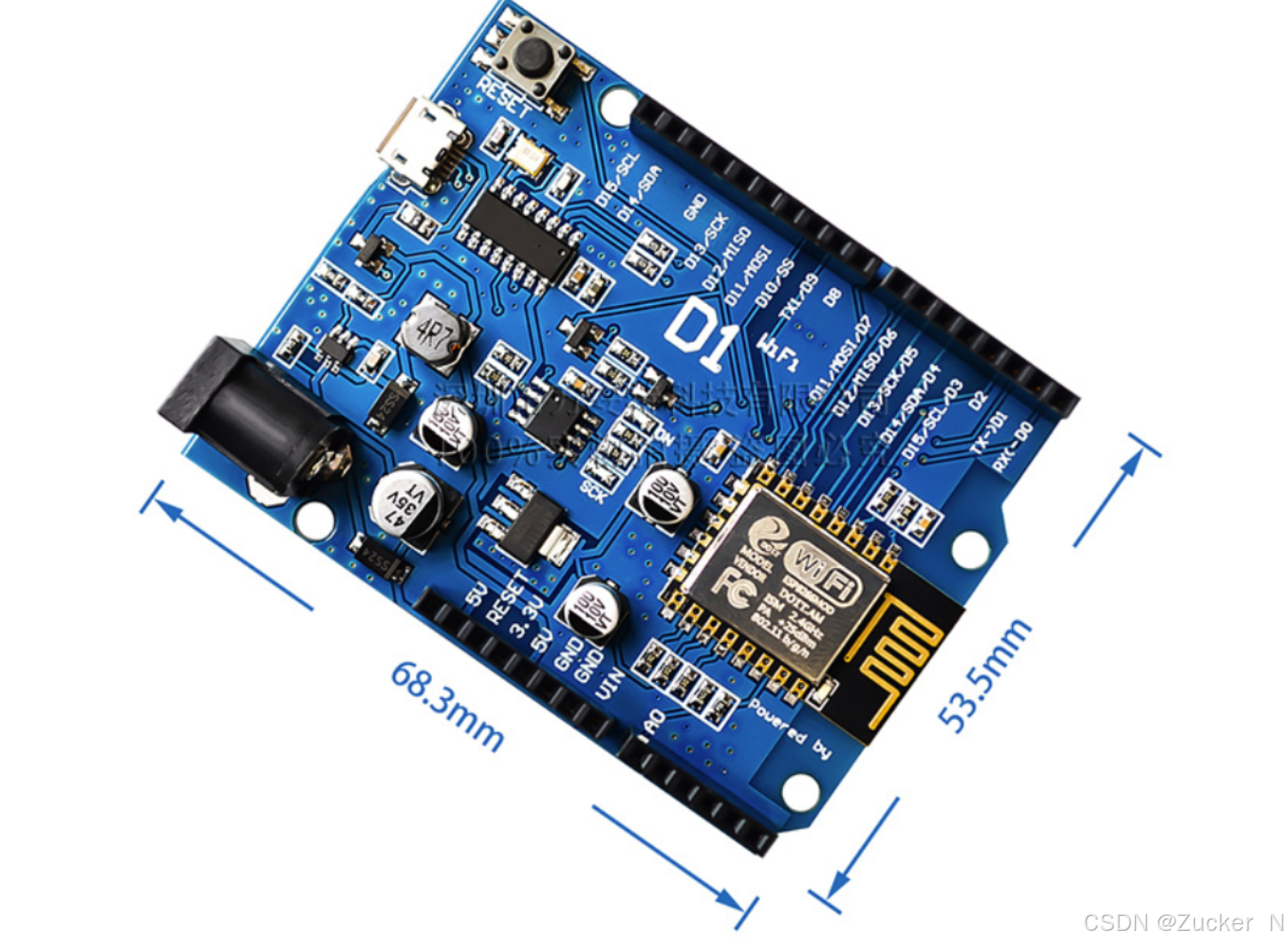

2.1Arduino WIFI D1

Arduino WiFi D1开发板是一款基于ESP8266芯片的WiFi模块扩展板，专为Arduino平台设计。它内置了Wi-Fi功能，使得Arduino能够连接到无线网络并与互联网通信，无需额外的电脑作为网关。通过这个模块，用户可以方便地添加物联网(IoT)功能，如远程控制、传感器数据上传等。D1板通常包括必要的硬件接口，如SPI和GPIO端口，以及必要的天线接头。

Arduino WiFi D1的特点：

Wi-Fi功能：支持2.4GHz IEEE 802.11 b/g/n标准，连接范围广，便于搭建网络应用。
兼容性：插件式设计，可以直接插入Arduino Uno或其他兼容型号的主板上使用。
简单易用：配合Arduino IDE软件，编程相对直观，适合初学者入门。
成本效益：相较于单独购买ESP8266模块，集成化的D1板更节省空间且价格更为合理。

2.2 温湿度模块（DHT11)

DHT11是一种常见的低成本温湿度传感器，可测量温度范围为0℃至50℃，相对湿度范围为20-90%。

3、接口接线

Arduino WIFI D1	OLED显示模块
5V	VCC
GND	GND
D4	DATA

4、使用的开发板+附加库+代码示例

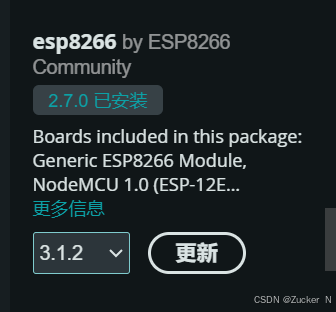

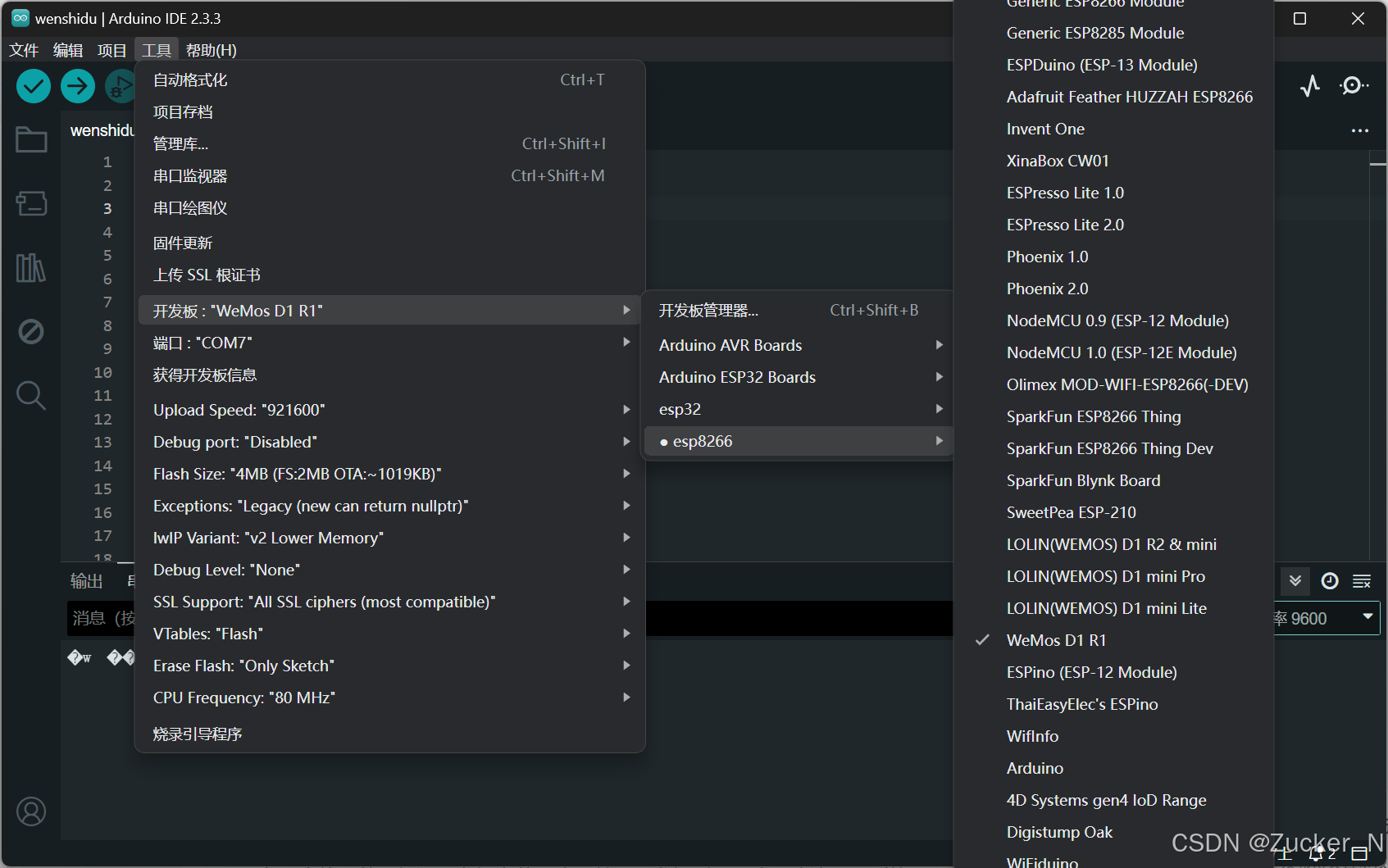

4.1使用ESP8266开发板

4.2 使用DHT11

4.3代码示例

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
#include <DHT.h>

#define DHTPIN D4       // DHT11数据引脚
#define DHTTYPE DHT11   // DHT11传感器类型

DHT dht(DHTPIN, DHTTYPE);
ESP8266WebServer server(80);

const char* ssid = "wifi名称";  // 替换为你的WiFi名称
const char* password = "wifi密码"; // 替换为你的WiFi密码

void setup() {
  Serial.begin(115200);
  dht.begin();

  // 连接WiFi
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println(WiFi.localIP());

  // 设置Web服务器
  server.on("/", handleRoot);
  server.begin();
  Serial.println("HTTP server started");
}

void loop() {
  server.handleClient();
}

void handleRoot() {
  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  // 检查是否读取失败
  if (isnan(humidity) || isnan(temperature)) {
    server.send(200, "text/plain", "Failed to read from DHT sensor!");
    return;
  }

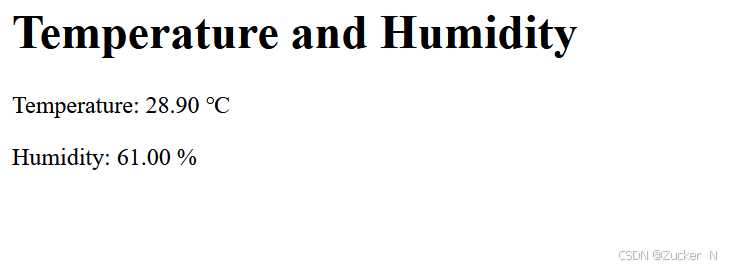

  // 生成网页内容
  String htmlContent = "<html><head><title>Temperature and Humidity</title></head><body>";
  htmlContent += "<h1>Temperature and Humidity</h1>";
  htmlContent += "<p>Temperature: " + String(temperature) + " &#8451;</p>";
  htmlContent += "<p>Humidity: " + String(humidity) + " %</p>";
  htmlContent += "</body></html>";

  server.send(200, "text/html", htmlContent);
}
