Tina-TI使用技巧

编辑一个周期信号

点击信号发生源，用Pspice语法编辑分段线性源：
Repeat Forever
0 0
1m 5
2m 5
3m 0
Endrepeat

仿真报错

在tina仿真中，我们常见一个仿真错误为：

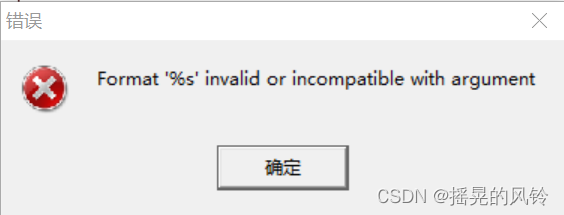

Format ‘%s’ invalid or incompatible with argument

原因：这是因为在tina中，存在一个电导系数为0，也就是它认为电压测试点与地的阻抗为无穷大，因此提示没有电流回路，所以没办法完成仿真。
解决方法：此时，我们直需要将这个电压系数设置为最小的1*10^-12即可，此时测试点对地的阻抗仍然很大，但已经不是完全断开。

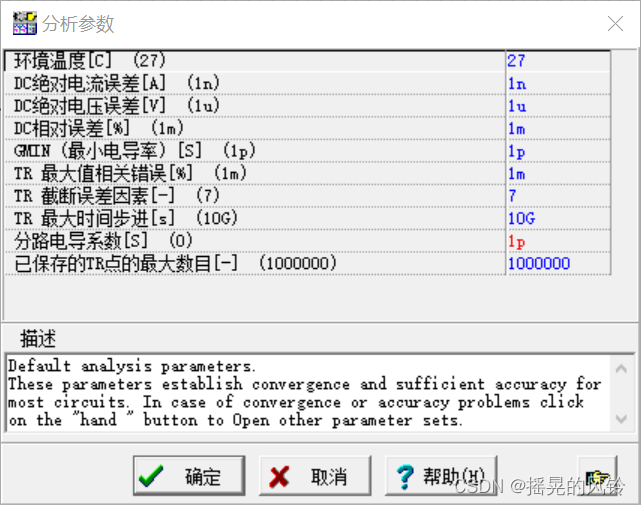

设置流程如下，点击 分析 > 设定分析参数，弹出如下提示：

我们只需更改其中的分路电导系数即可，更改完成后，点击确定，再次仿真，即可完成电流的瞬态分析。

多用电压发生器

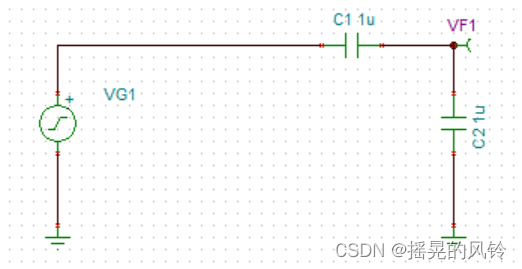

一个电容分压电路，其电路图如下所示：

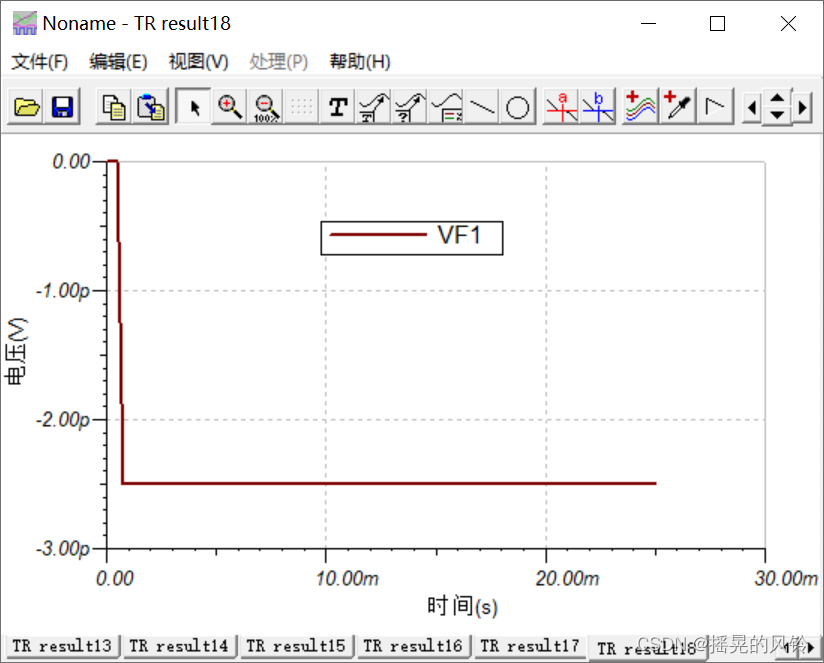

其中，电源发生器设置为阶跃函数，我在仿真时发现，如果把其中的电源发生器换成5V直流电压源，则仿真结果为：

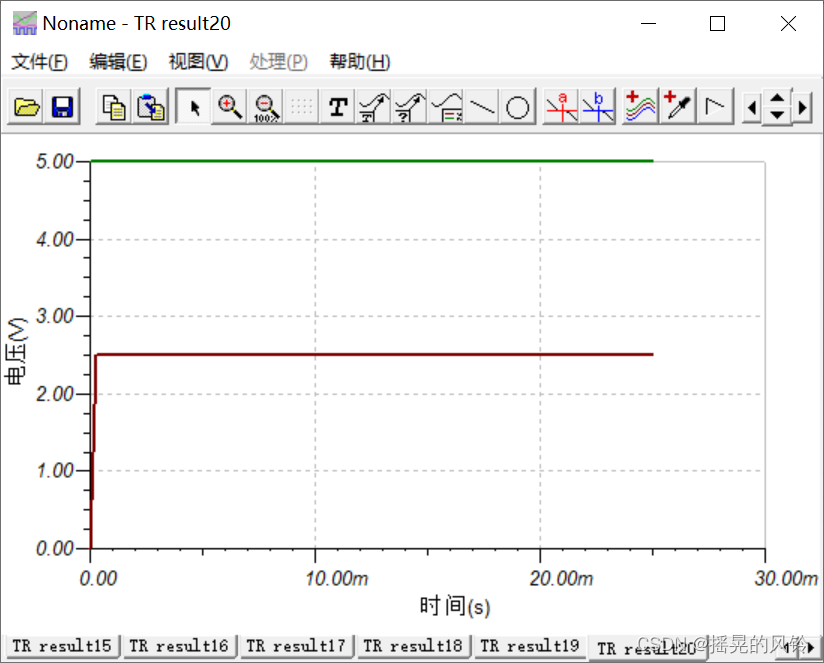

明显与正常现象不符，而如果不用直流电压源，而采用阶跃函数的电压发生器，即使边启动设置为0，仿真结果仍符合正常现象，如下图所示：

该现象的发生，可能是因为Tina软件直流源在一开始就是5V，不存在电压的变化，自然在只包含电容的电路中也不存在电流。
因此，在仿真时，因多用电压发生器，少用直流电压源，除非是只要一个恒定的电压源。

时间控制开关的使用

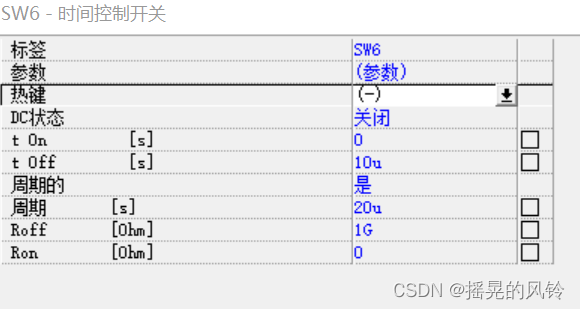

在tina中，有一种开关为时间控制开关，其配置界面如下：

该开关有一个反人类设计，比如要设计一个占空比为50%的50kHz的开关，如果配置如上图所示，该配置表示的含义为：
在0s时，开关闭合，在10us时，开关断开，周期为20us。即0到10us，开关闭合，10us到20us开关断开，以此循环。
