LTspice 应用笔记

快捷键

1.LTspice如何翻转，镜像元器件？
Ctrl+R 翻转
Ctrl+E 镜像

创建spice模型

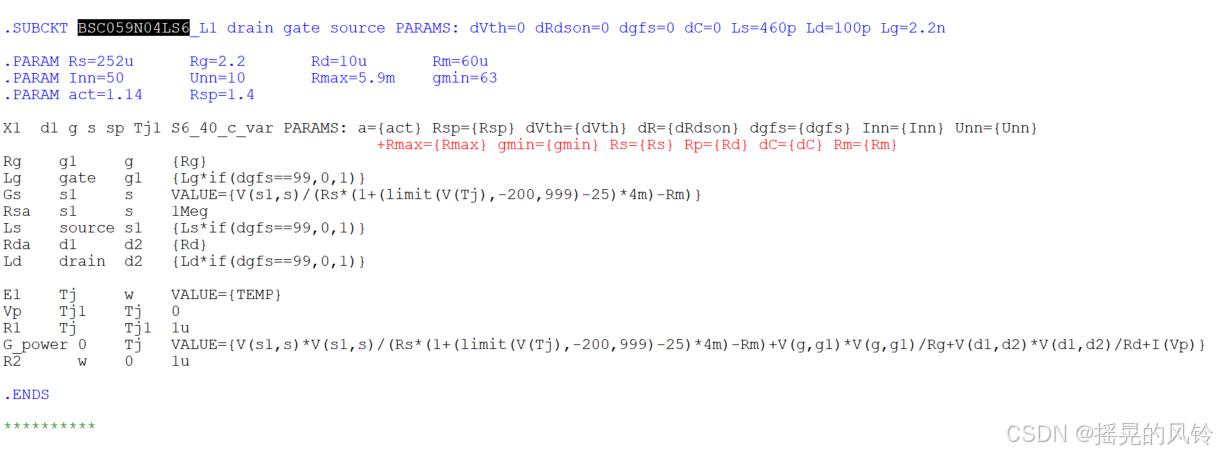

在器件官网上下载spice模型，然后用LTspice打开，双击选中需要建库的文件名，如下图

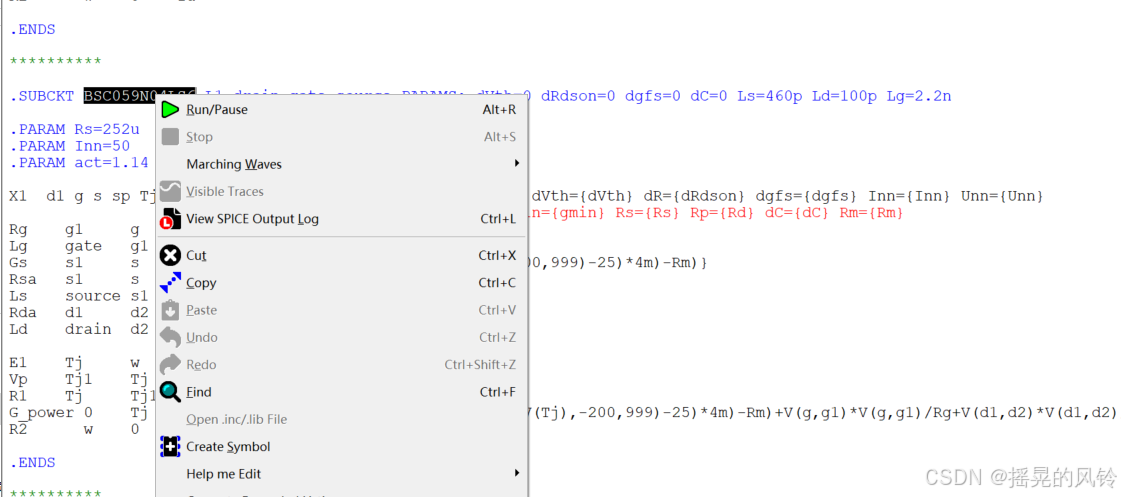

然后右键Create Symbol，成功创建。

放置电流源

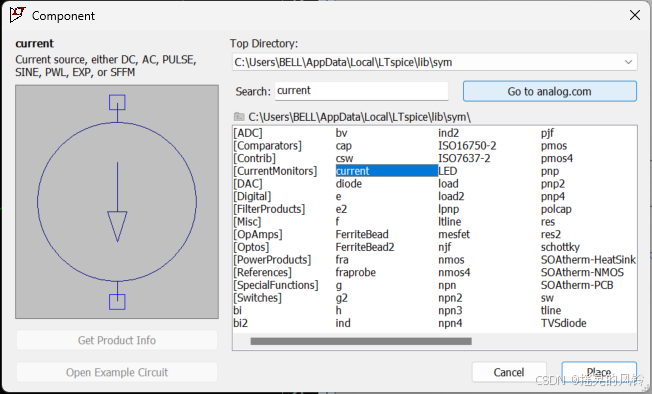

在LTspice中，交流电流源不太好找，需要先放置一个直流电流源，如下图，

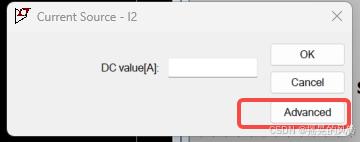

然后右键电流源，选择Advanced去配置电流源，

选择SINE，DC offset也就是直流偏置设置为0，幅值和频率设置为想要的值就可以。

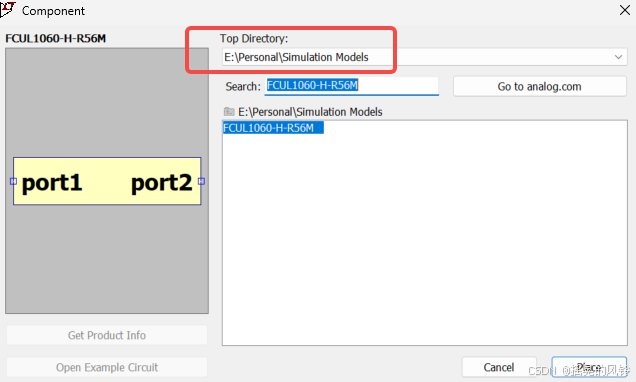

LTspice如何导入新的库路径？

如何修改放置模型的路径？

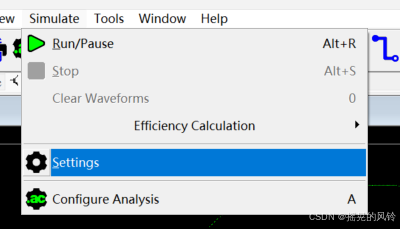

选择Simulate>>Settings

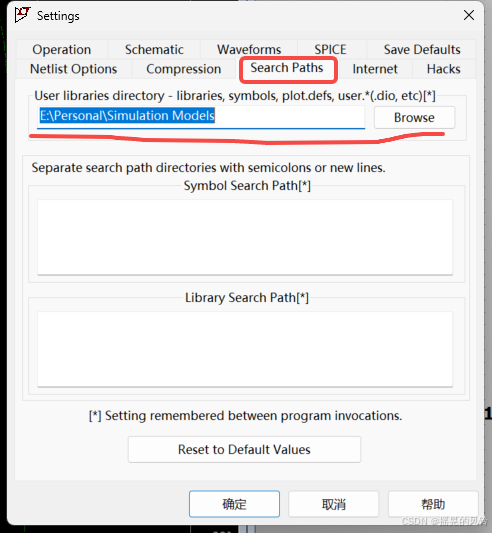

选择Search Paths路径，在这里更改为自己所保存的库路径即可。
