TINA 使用教程

常用功能

1. 分析-电气规则检查：短路，断路等

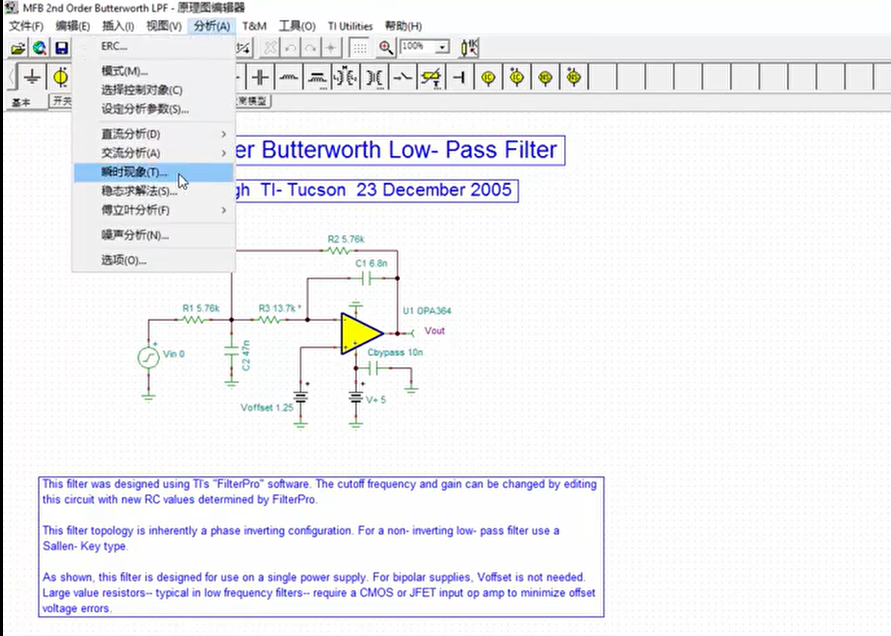

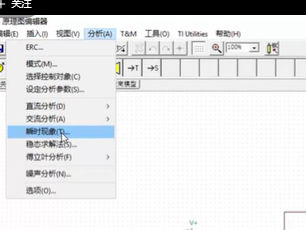

2. 分析-

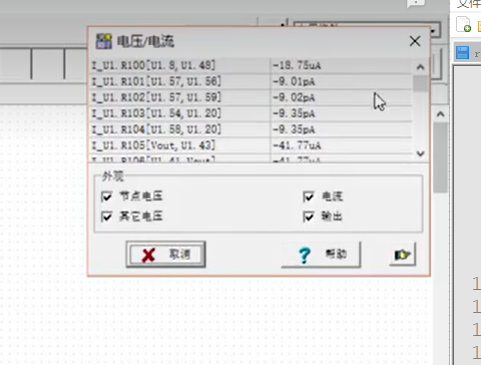

直流分析

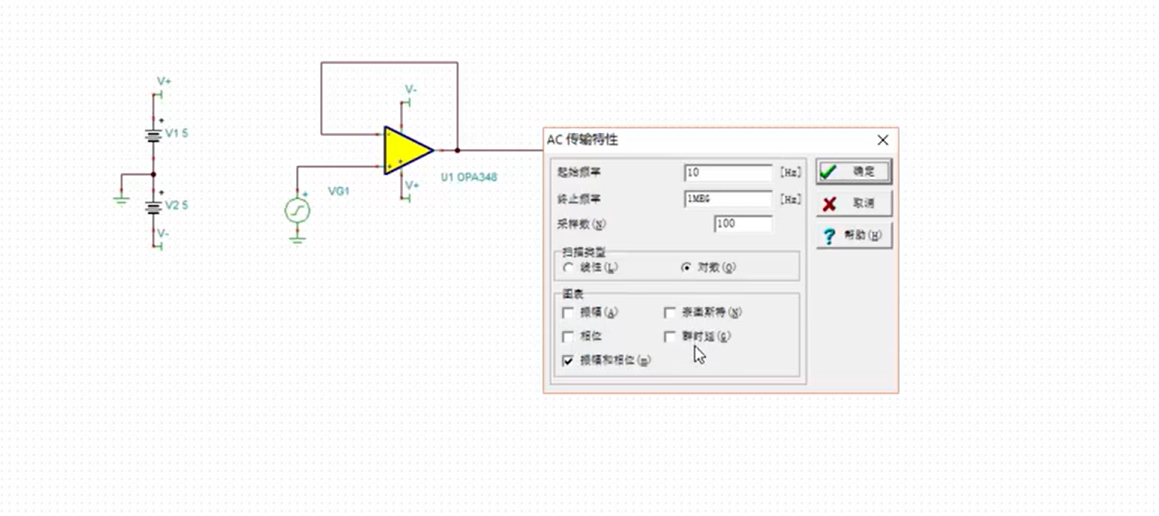

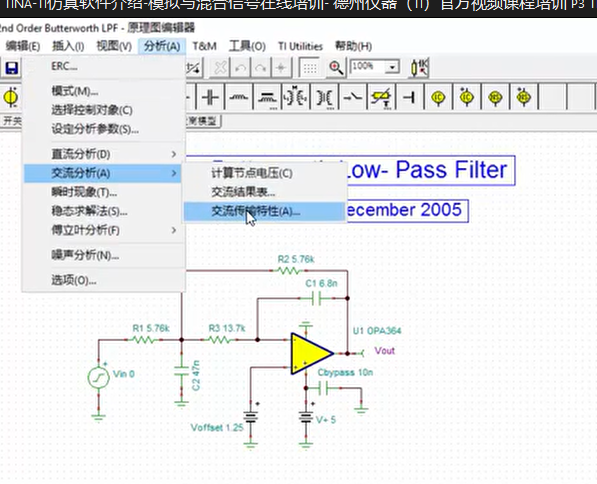

交流分析

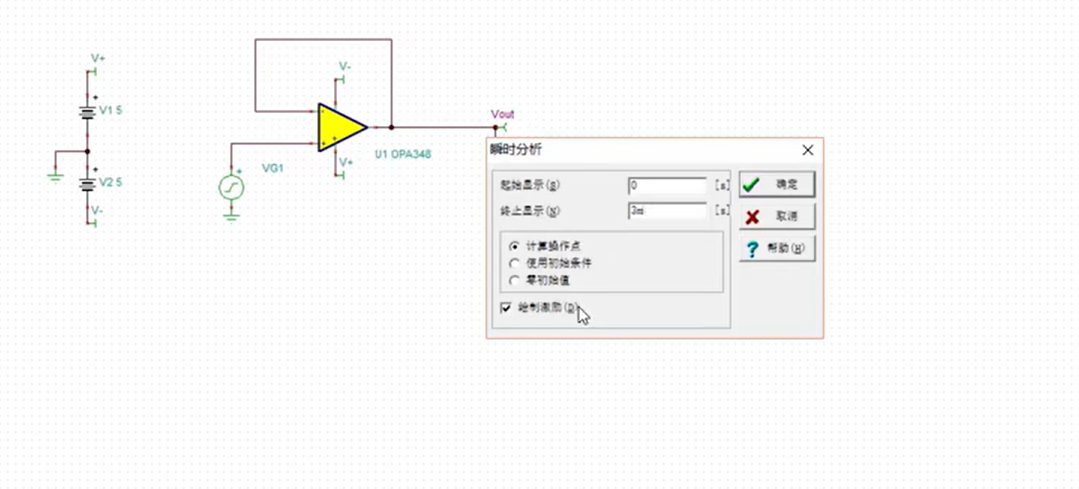

瞬态分析

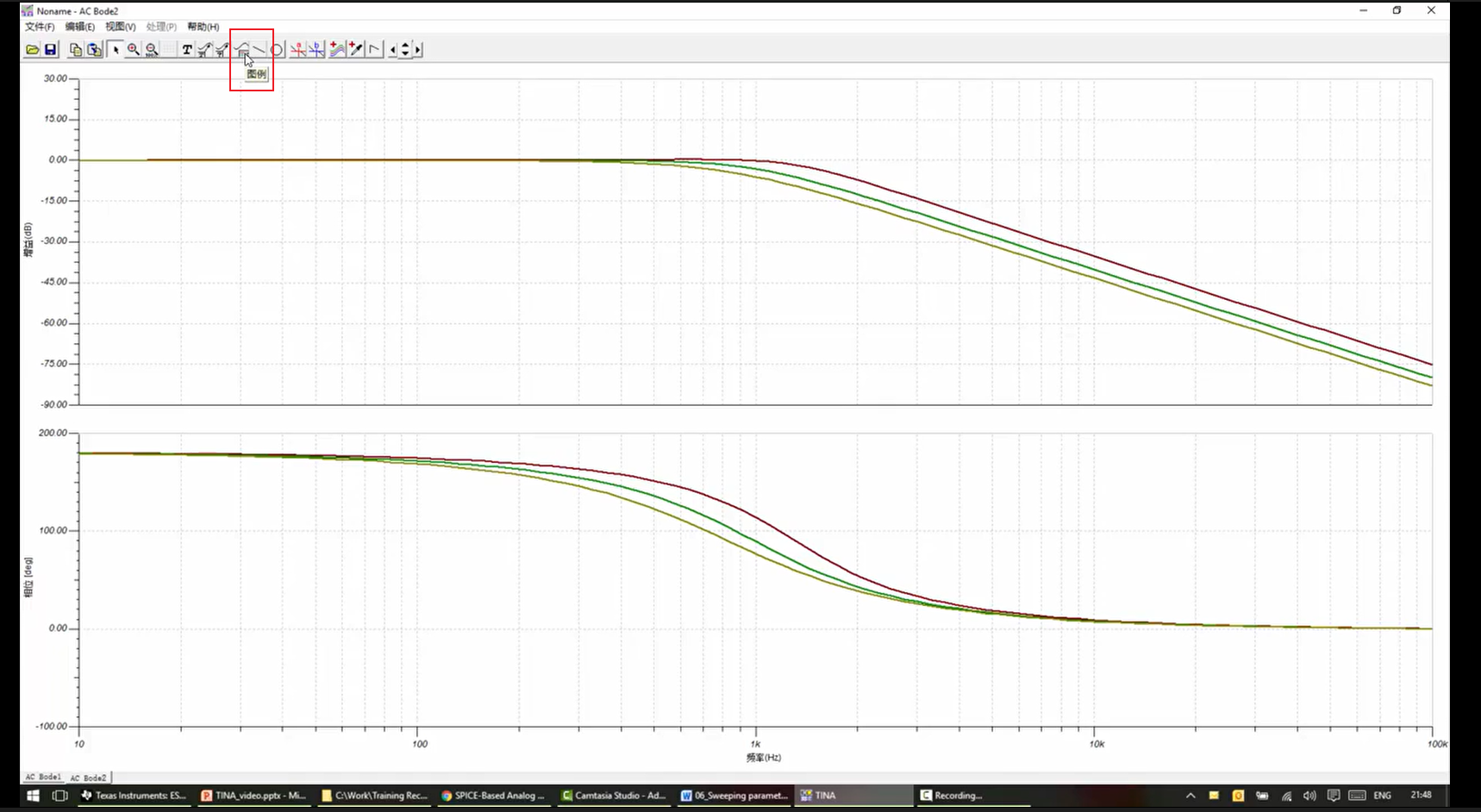

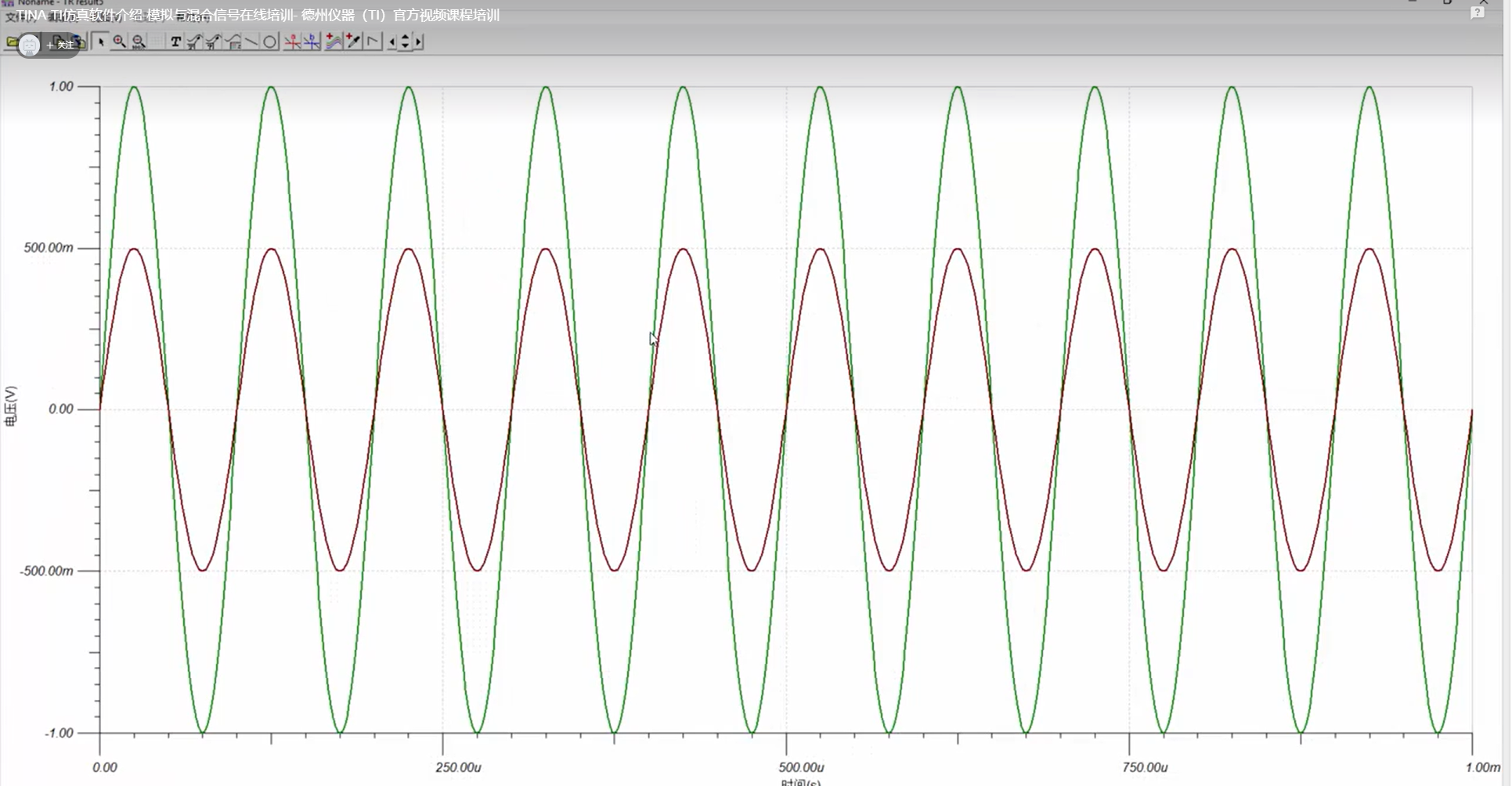

视图-分离曲线

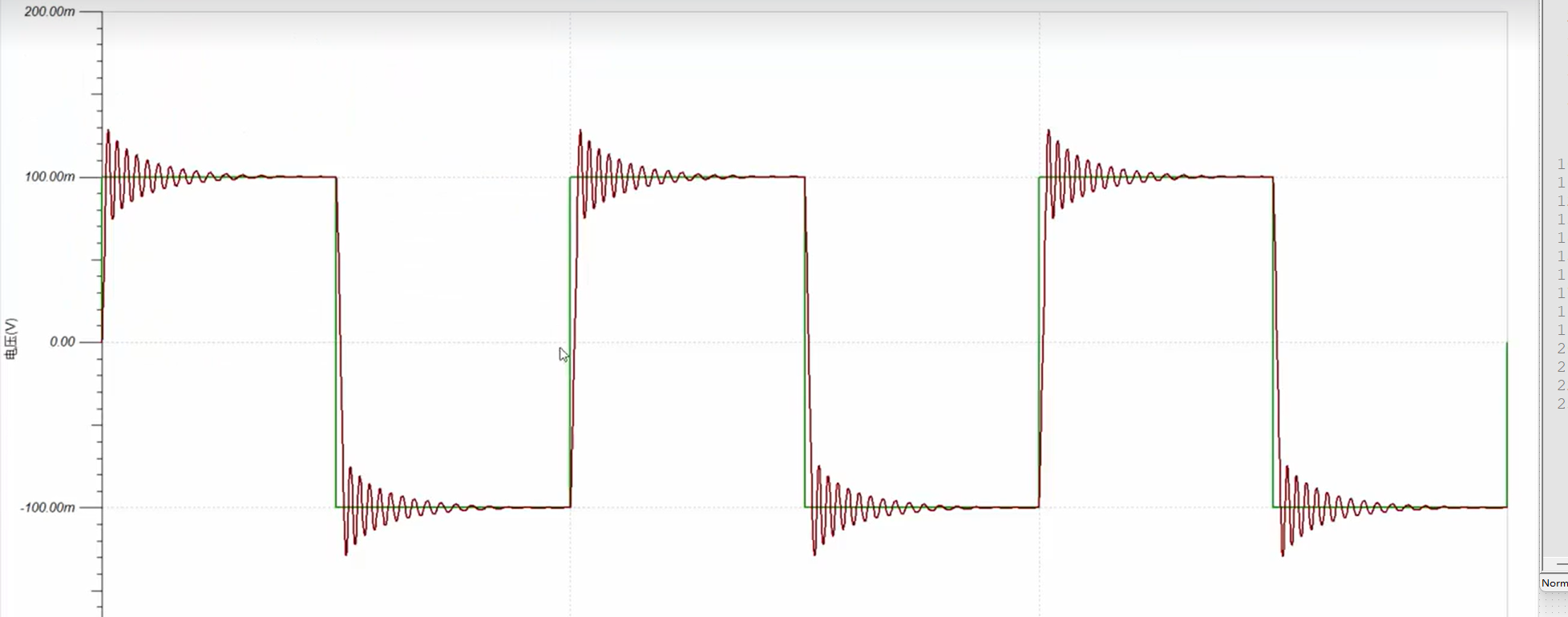

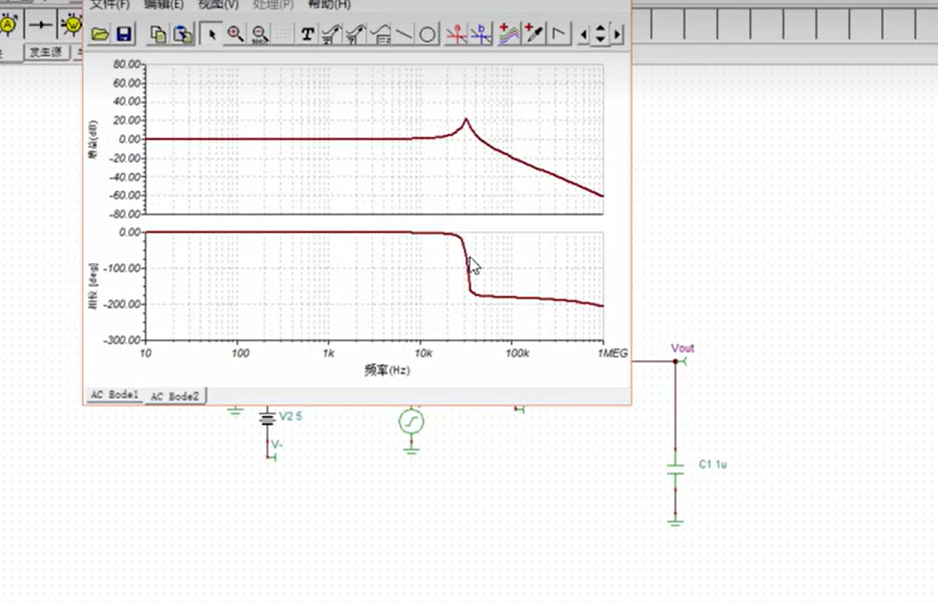

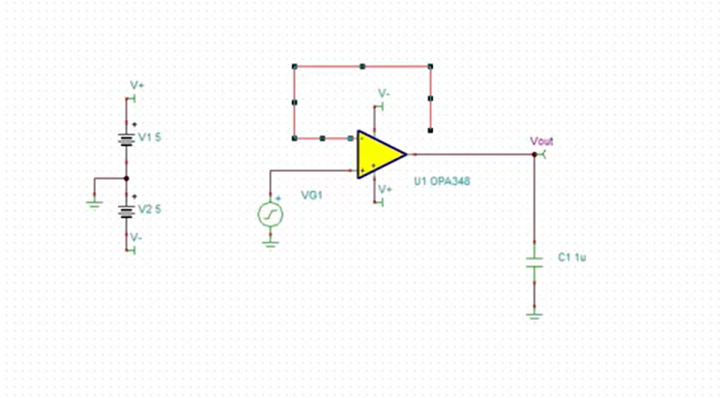

由于输出的容性负载导致的振荡

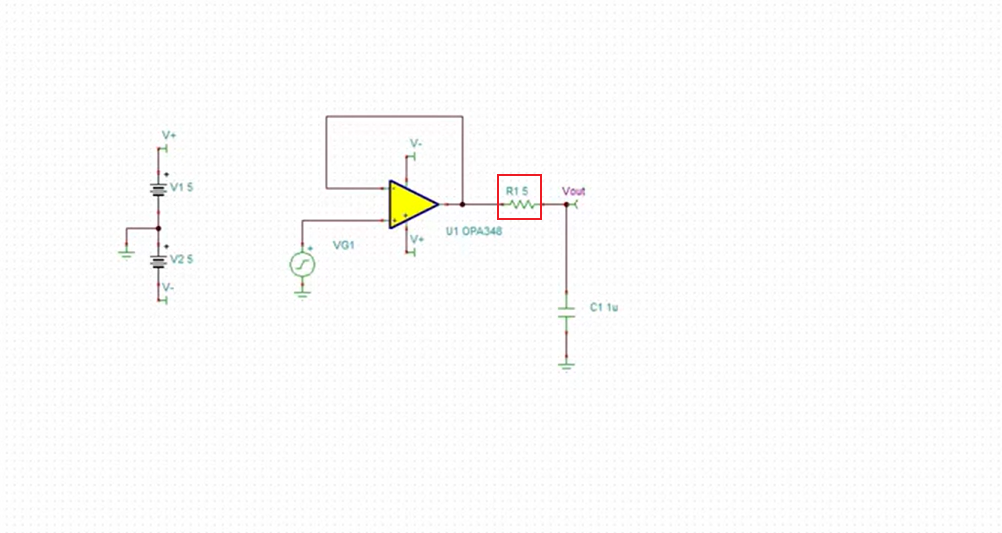

增加5欧电阻后OK

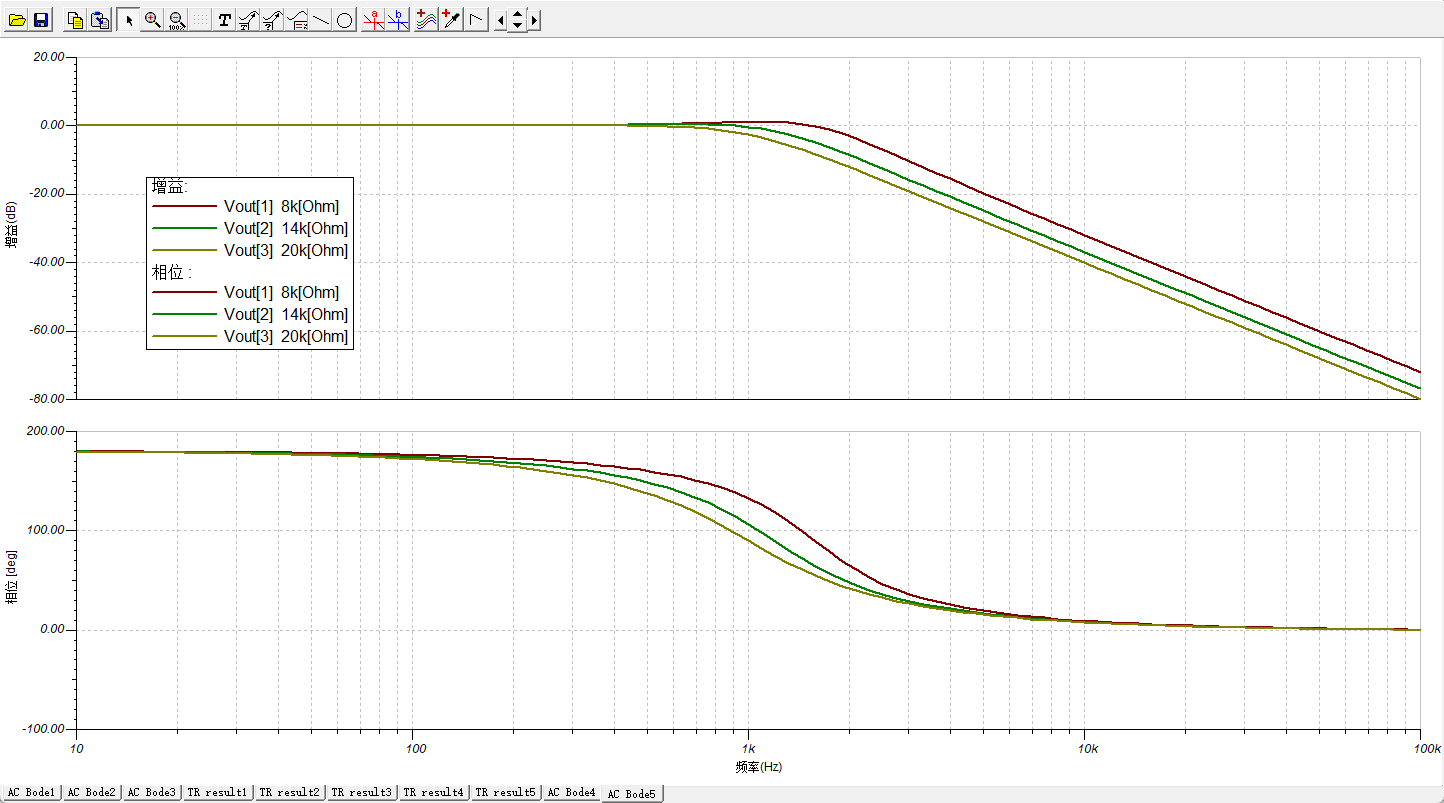

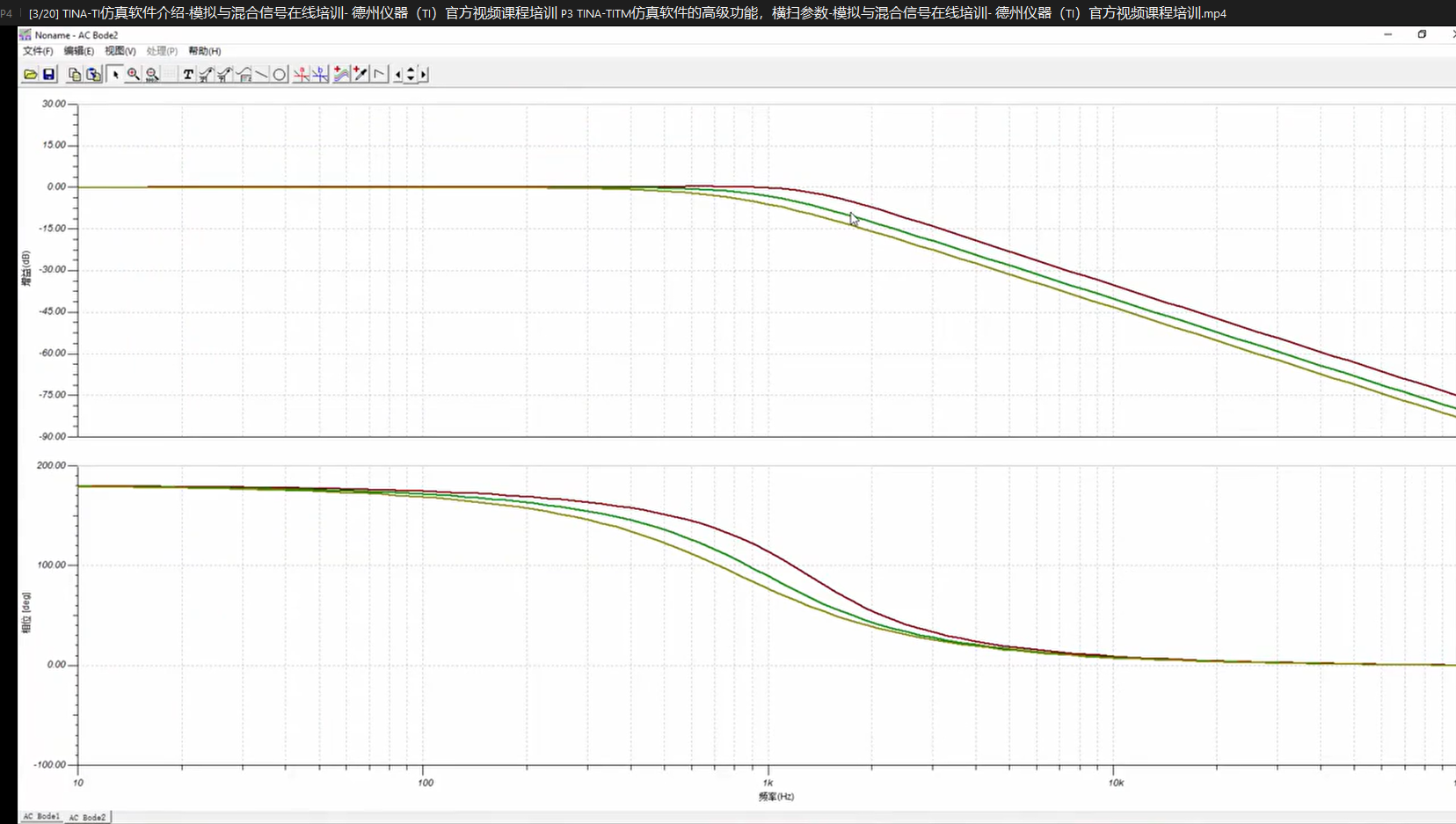

横扫参数

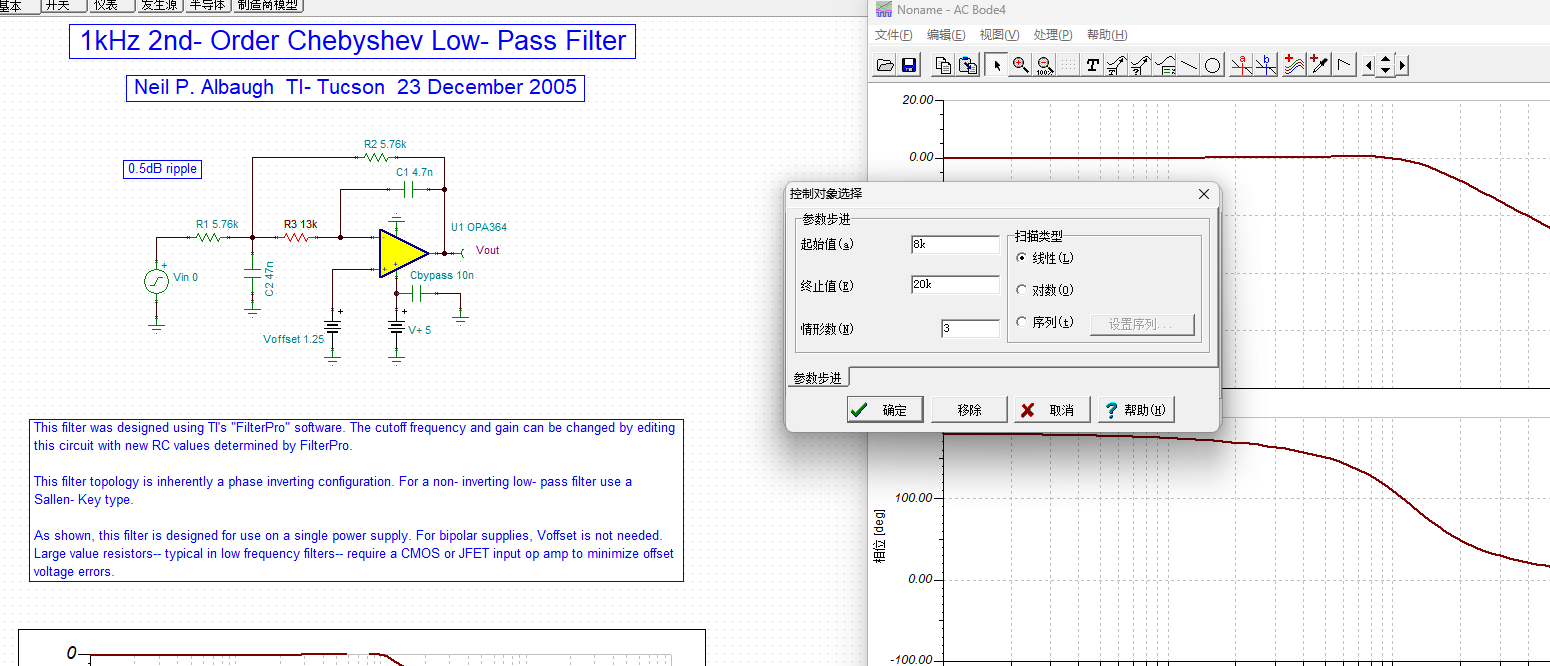

添加横扫曲线的电阻，选择R3：8K-20K

PWL和WAV文件的支持

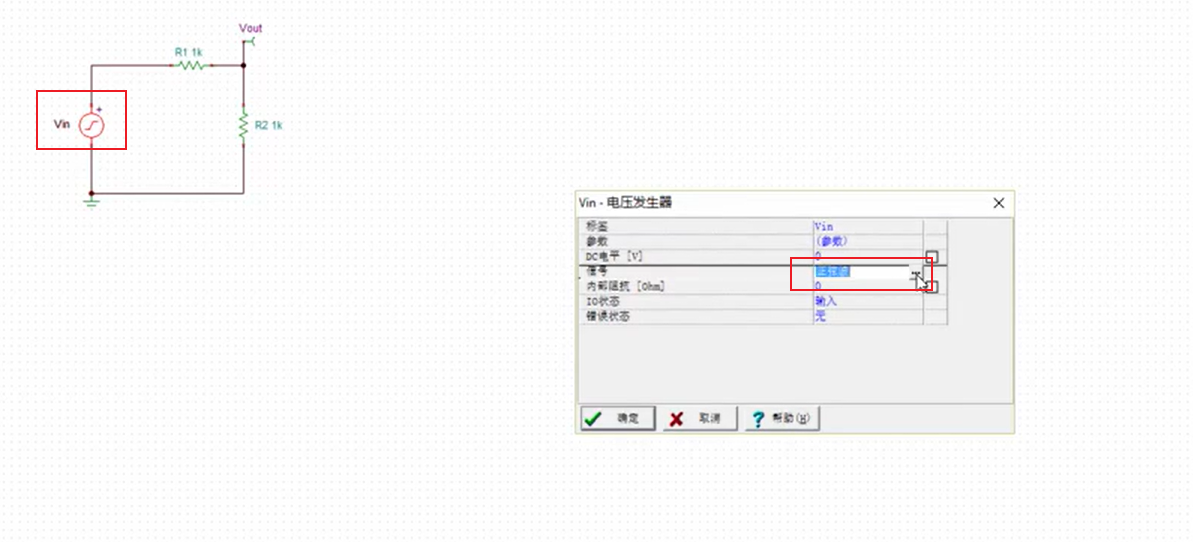

示例一：简单的衰减器

需改时间值

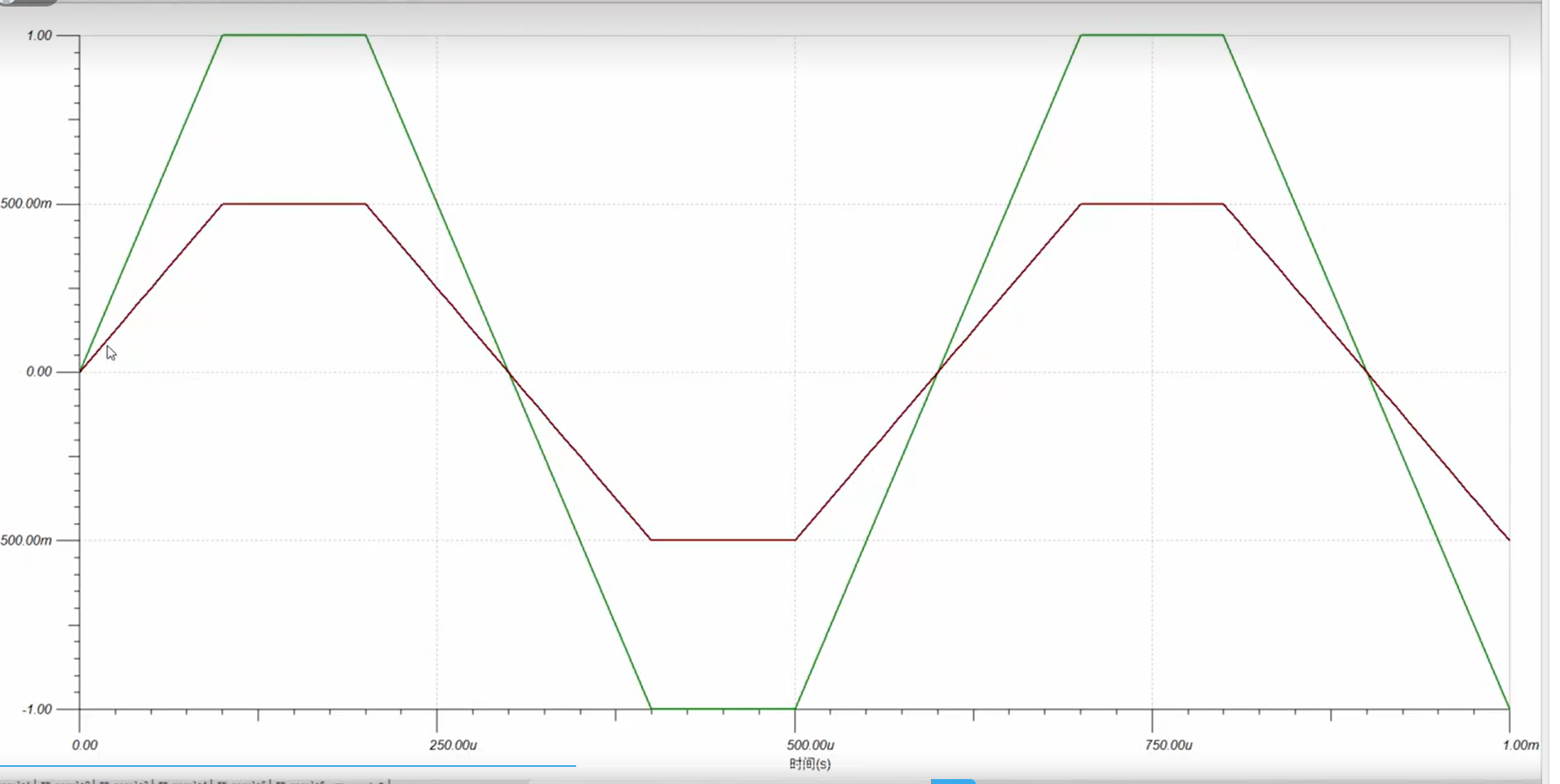

分段线性波形加载

示例二：加载音频文件WAV

加载WAV文件

受控源使用向导

添加向导

示例一：V(N1)-V(N2)

示例二：if(V(N1)>V(N2),5,0 )

示例三：if(V(N1)>0,MIN(V(N1),0.7),MAX(V(N1),-0.7) )

使用WEBENCH 仿真输出创建TINA-TITM仿真软件文件

【官网下载失败】

Power Designer

设计需求:

在TINA-TITM仿真软件中使用噪音，傅立叶分析等信号链专用分析

使用TINA-TITM仿真软件仿真电源产品

导入SPICE模型到TINA

导入其他厂家的二极管SPICE

如果使用其他二极管

获取SPICE模型，作为宏导入

TINA仿真软件的提示和技巧

自动分离

加：1 后，自动分离

分离并改变显示顺序

自动保存

视图-选项

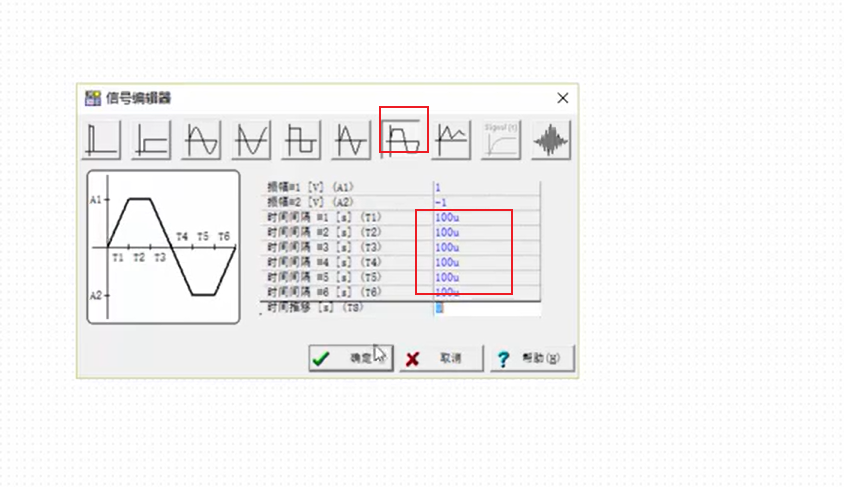

分段线性源，可以设置成周期

常见错误

使用向导导入模型

点击器件

搜索功能

TITM波形浏览器(一)

双击坐标轴位置，改变现实刻度

导出jpeg

插入图形

TINA-TITM波形浏览器(二）

添加txt描述

添加图例

添加测试探头

点击新增的被测信号位置

通过后处理，添加波形

查看电感电流稳定后的平均值

1，先放大波形

2，选中波形，点击处理-平均值

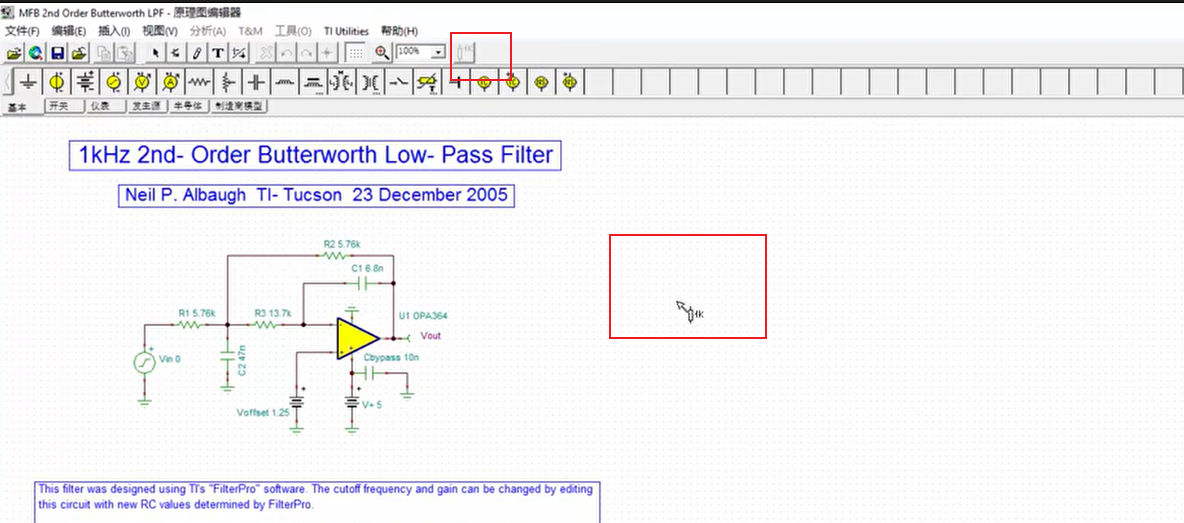

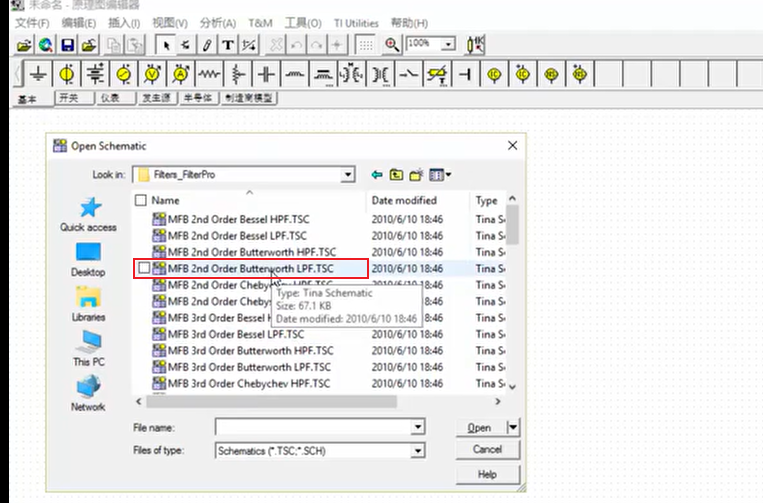

巴特沃斯和切比雪夫滤波器

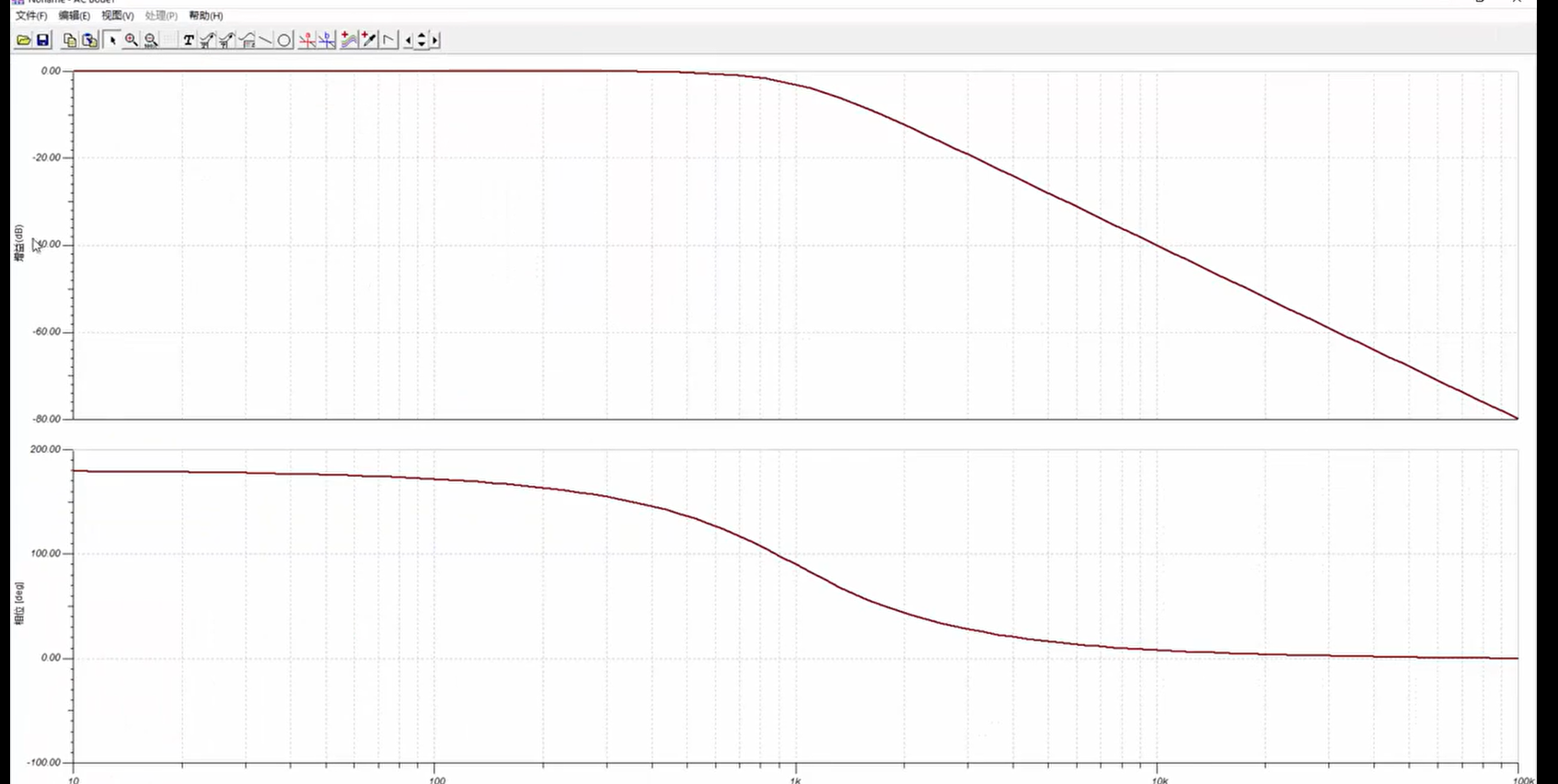

滤波器的幅频特性和相频特性

20dB
